ευφυές διαπερατόμετρο μεταβλητής κεφαλής διπλής συμμορίας

Περιγραφή προϊόντων

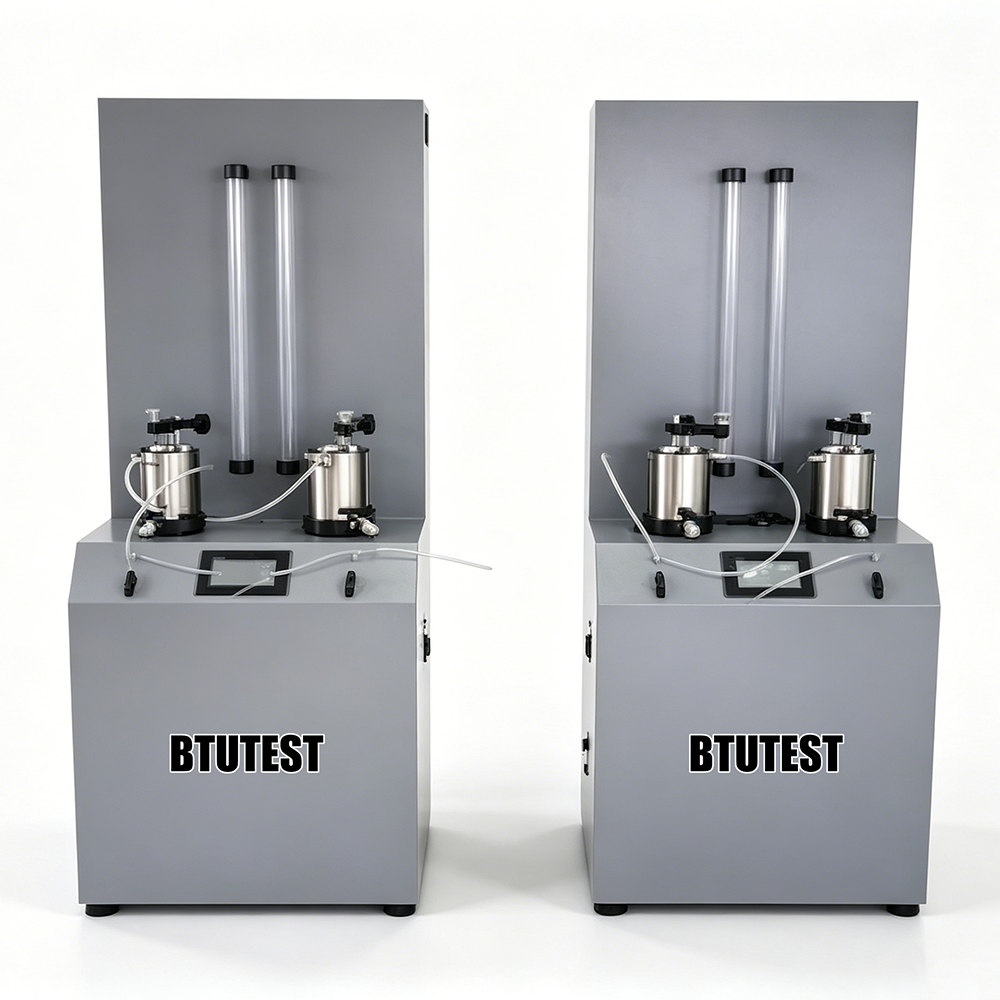

                                        ευφυές διαπερατόμετρο μεταβλητής κεφαλής διπλής συμμορίας



























































































Περιγραφή

Το ευφυές μεταβλητό διαπερατόμετρο διπλής συμμορίας BTU‑ATP‑2 είναι μια εργαστηριακή συσκευή που χρησιμοποιείται για τον προσδιορισμό του συντελεστή διαπερατότητας των εδαφών, ειδικά των χονδρόκοκκων εδαφών (αμμώδη εδάφη ή μείγματα) που έχουν υψηλούς συντελεστές διαπερατότητας. Οι παραδοσιακές μέθοδοι βασίζονται στη χειροκίνητη ανάγνωση, καταγραφή και υπολογισμό, οι οποίες είναι χρονοβόρες, επιρρεπείς σε ανθρώπινο λάθος και αναποτελεσματικές. Με βάση το νόμο του Darcy, αυτό το όργανο ενσωματώνει έξυπνο σχεδιασμό και βελτιωμένη κατασκευή, επιτρέποντας την αυτοματοποιημένη απόκτηση και επεξεργασία δεδομένων από υπολογιστή. Εξαλείφει τις χειροκίνητες μετρήσεις, μειώνει το ανθρώπινο λάθος, βελτιώνει σημαντικά την ακρίβεια και την αποτελεσματικότητα της δοκιμής και μειώνει σημαντικά την ένταση εργασίας.

Πρότυπα Δοκιμών

• ASTM D2434(Τυπική μέθοδος δοκιμής για τη διαπερατότητα των κοκκωδών εδαφών)
• ASTM D5084(Τυπικές μέθοδοι δοκιμής για τη μέτρηση της υδραυλικής αγωγιμότητας των εδαφών με χρήση μεταβλητής κεφαλής)
• ISO 17892-11(Γεωτεχνική εργαστηριακή δοκιμή – Προσδιορισμός διαπερατότητας)
• GB/T 50123-2019(Πρότυπο για τη μέθοδο γεωτεχνικής δοκιμής – Τμήμα μεταβλητής διαπερατότητας κεφαλής)

Προσδιορισμός



Είδος	Παράμετρος
Δομή	Dual-gang (2 ανεξάρτητα κανάλια)
Διάμετρος δείγματος	100 χλστ
Ύψος δείγματος (διαδρομή ροής)	100 χλστ
Εύρος κεφαλιού	0 – 600 χλστ
Ανάλυση κεφαλής	1 mm
Ακρίβεια κεφαλής	±0,3% της πλήρους κλίμακας
Εφαρμόσιμα υλικά	Αμμώδη εδάφη ή μείγματα (χονδρόκοκκα εδάφη)
Χωρητικότητα δεξαμενής παροχής νερού	Περίπου 2 L (αυτόματη αναπλήρωση με μικροαντλία)
Σωλήνες μέτρησης στάθμης νερού	Δύο σετ ακρυλικών σωλήνων, διαμέτρου 20 mm
Διαμόρφωση βαλβίδας	Σφαιρική βαλβίδα 3 κατευθύνσεων 2 θέσεων + εξάρτημα ταχείας σύνδεσης + συσκευή αντίδρασης που σφίγγεται με το χέρι
Απόκτηση δεδομένων	Λογισμικό απόκτησης και επεξεργασίας αυτοματοποιημένου υπολογιστή

Λεπτομέρεια



• Κύτταρο διαπερατότητας: Περιλαμβάνει κυψέλη, βάση στοιχείου, έμβολο άνω πίεσης, βραχίονα στερέωσης κ.λπ.
• Σχεδιασμός κατά της απώλειας σωματιδίων: Μια συσκευή αντίδρασης που σφίγγεται με το χέρι προστίθεται πάνω από το στοιχείο διαπερατότητας και η βάση είναι εξοπλισμένη με σφαιρική βαλβίδα 2 θέσεων 3 κατευθύνσεων και εξαρτήματα ταχείας σύνδεσης για την αποτελεσματική πρόληψη της απώλειας λεπτών σωματιδίων κατά τη δοκιμή χονδρόκοκκων εδαφών.
• Σύστημα ύδρευσης: Μια μικροαντλία γεμίζει αυτόματα τη δεξαμενή νερού 2 L για να διατηρεί σταθερή κεφαλή.
• Πίνακας μέτρησης στάθμης νερού: Δύο σετ ακρυλικών σωλήνων στάθμης νερού (διάμετρος 20 mm) επιτρέπουν σαφή οπτική ανάγνωση του ύψους της κεφαλής (0–600 mm), ενώ το σύστημα καταγράφει ταυτόχρονα δεδομένα αυτόματα.
• Αυτοματοποιημένη απόκτηση: Ένα αποκλειστικό λογισμικό απόκτησης και επεξεργασίας που βασίζεται σε υπολογιστή καταγράφει αυτόματα τις αλλαγές κεφαλής με την πάροδο του χρόνου χωρίς μη αυτόματη παρέμβαση.
• Στοχευμένη βελτίωση: Ειδικά σχεδιασμένο για χονδρόκοκκα εδάφη (υψηλή διαπερατότητα, μικρή διάρκεια δοκιμής), επίλυση προβλημάτων ανεπαρκούς ταχύτητας χειροκίνητης ανάγνωσης και χαμηλής ακρίβειας.

Εφαρμογή



• Προσδιορισμός συντελεστών διαπερατότητας αμμωδών εδαφών, μειγμάτων χαλικιού-άμμου και άλλων χονδρόκοκκων εδαφών
• Χαρακτηριστικές μελέτες διαρροής για χωμάτινα φράγματα, οδοστρώματα, αναχώματα και άλλες κατασκευές μηχανικής
• Ποιοτικός έλεγχος χονδρόκοκκων εδαφών που χρησιμοποιούνται ως υλικά πλήρωσης
• Αυτοματοποιημένη διδασκαλία και δοκιμές σε πανεπιστημιακά και ερευνητικά γεωτεχνικά εργαστήρια
• Ταχεία απόκτηση παραμέτρων διαπερατότητας για εδαφικά στρώματα υψηλής διαπερατότητας σε γεωτεχνικές έρευνες

Φόντα



• Υψηλή απόδοση διπλής συμμορίας: Δοκιμάζει 2 δείγματα ταυτόχρονα, εξισορροπώντας την αποτελεσματικότητα και το κόστος – κατάλληλο για μικρές έως μεσαίες δοκιμές παρτίδων.
• Ειδικά για χονδρόκοκκα εδάφη: Επιλύει προβλήματα συμβατικών διαπερατών όπως απόφραξη, απώλεια σωματιδίων και μη έγκαιρες μετρήσεις με το χέρι.
• Πλήρως αυτοματοποιημένη απόκτηση: Ο υπολογιστής καταγράφει αυτόματα το κεφάλι έναντι του χρόνου, εξαλείφοντας τα χειροκίνητα σφάλματα ανάγνωσης και βελτιώνοντας την ακρίβεια.
• Μέτρηση κεφαλής υψηλής ακρίβειας: Ανάλυση 1 mm, ακρίβεια FS ±0,3% εξασφαλίζει αξιόπιστα δεδομένα.
• Σχεδιασμός κατά της απώλειας σωματιδίων: Η συσκευή αντίδρασης που σφίγγεται με το χέρι + η σφαιρική βαλβίδα 3 κατευθύνσεων διατηρούν την ακεραιότητα του δείγματος κατά τη διάρκεια της δοκιμής.
• Μικρή διάρκεια δοκιμής: Διαρκεί μόνο λεπτά έως δεκάδες λεπτά ανά δοκιμή, ταιριάζοντας με τη γρήγορη διαπερατότητα των χονδρόκοκκων εδαφών.
• Εξοικονόμηση εργασίας: Δεν χρειάζεται χειροκίνητη παρακολούθηση. Το λογισμικό υπολογίζει αυτόματα τον συντελεστή διαπερατότητας και εξάγει αναφορές.

Τι να Διαλέξετε

Απαίτηση	Σύσταση
Δοκιμή διαπερατότητας χονδρόκοκκων εδαφών (άμμος, χαλίκι, μείγματα)	Ειδικός σχεδιασμός με χαρακτηριστικά κατά της απώλειας και αυτόματη απόκτηση – ιδανικό για υλικά υψηλής διαπερατότητας
Βελτιώστε την αποτελεσματικότητα και μειώστε το ανθρώπινο λάθος	Δομή διπλής συμμορίας + αυτόματη απόκτηση - δοκιμάζει 2 δείγματα ταυτόχρονα, χωρίς χειροκίνητη ανάγνωση
Περιορισμένος χώρος εργαστηρίου αλλά χρειάζεται αυτοματοποίηση	Το Dual-Gang είναι πιο συμπαγές από το 4-gang, μέτριο κόστος, πλήρως λειτουργικό
Χαμηλή ακρίβεια και κατανάλωση χρόνου με χειροκίνητες μεθόδους	Αναβάθμιση σε αυτοματοποιημένο εξοπλισμό – πιο αξιόπιστα δεδομένα, πολύ μειωμένη ένταση εργασίας
Επίδειξη διδασκαλίας ή έρευνα	Η διαισθητική διεπαφή λογισμικού δημιουργεί καμπύλες χρόνου κεφαλής και συντελεστές διαπερατότητας για εύκολη ανάλυση





Ροή διαδικασίας

• Προετοιμασία δείγματος: Προετοιμάστε ένα δείγμα αμμώδους εδάφους ή μείγματος Φ100mm × 100mm σύμφωνα με τις τυπικές διαδικασίες.
• Εγκατάσταση δείγματος: Τοποθετήστε το δείγμα στην κυψέλη διαπερατότητας, εξασφαλίστε καλή σφράγιση και σφίξτε τη συσκευή αντίδρασης που σφίγγεται με το χέρι για να αποτρέψετε την απώλεια σωματιδίων.
• Σύνδεση συστήματος: Συνδέστε τους σωλήνες στάθμης νερού, τη δεξαμενή παροχής νερού, τη βαλβίδα 3 δρόμων και το σύστημα λήψης υπολογιστή.
• Κορεσμός και απαέρωση: Κορεσίστε το δείγμα χρησιμοποιώντας το σύστημα παροχής νερού και αφαιρέστε τις φυσαλίδες αέρα από τις γραμμές.
• Ρυθμίστε την αρχική κεφαλή: Ρυθμίστε το αρχικό ύψος κεφαλής νερού (εντός εύρους 0–600 mm).
• Έναρξη δοκιμής: Ενεργοποιήστε την αντλία για να διατηρήσετε την κεφαλή. ο υπολογιστής καταγράφει αυτόματα πτώση κεφαλής σε σχέση με τον χρόνο για κάθε κανάλι.
• Αυτόματος υπολογισμός: Το λογισμικό υπολογίζει τον συντελεστή διαπερατότητας για κάθε δείγμα χρησιμοποιώντας τον τύπο μεταβλητής κεφαλής.
• Δημιουργία αναφοράς: Δημιουργήστε μια αναφορά δοκιμής που περιλαμβάνει τις καμπύλες χρόνου κεφαλής και τα αποτελέσματα του συντελεστή διαπερατότητας.
