Συσκευή σταθεροποίησης φόρτωσης ελεγχόμενης παραμόρφωσης

Περιγραφή προϊόντων

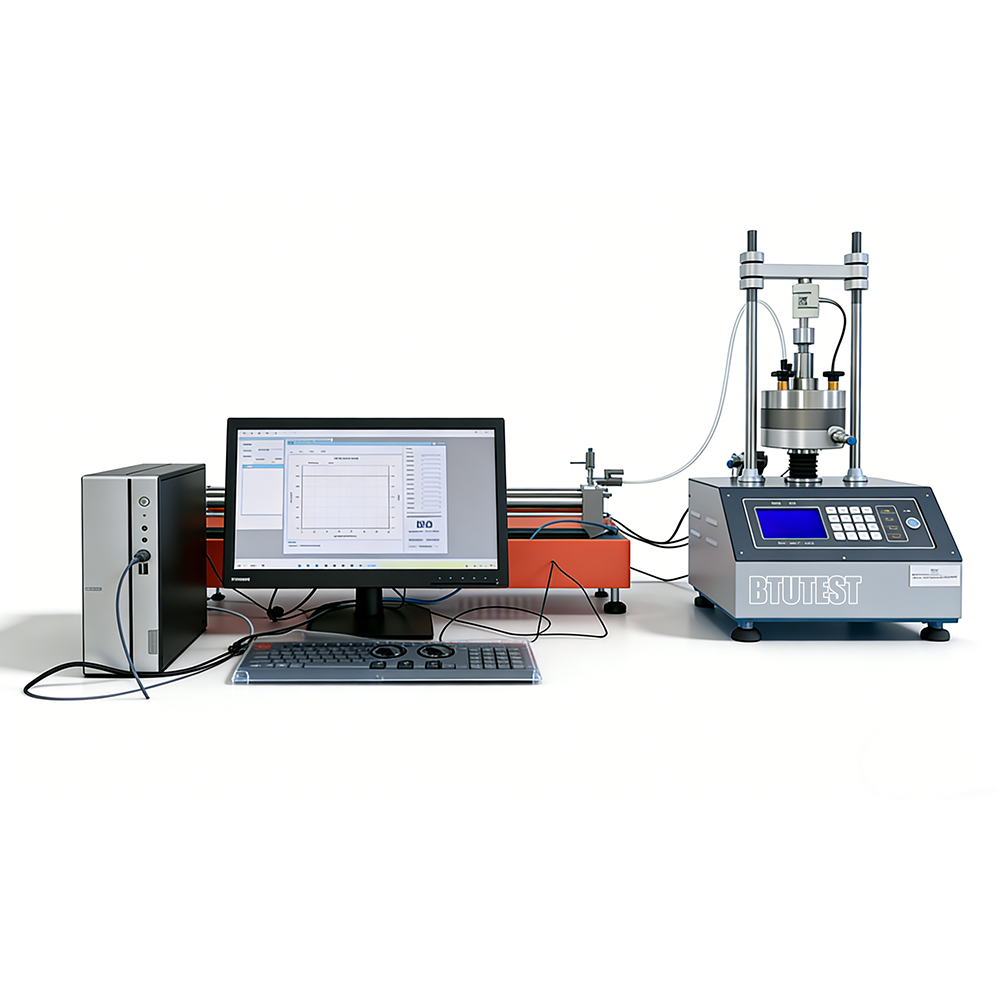

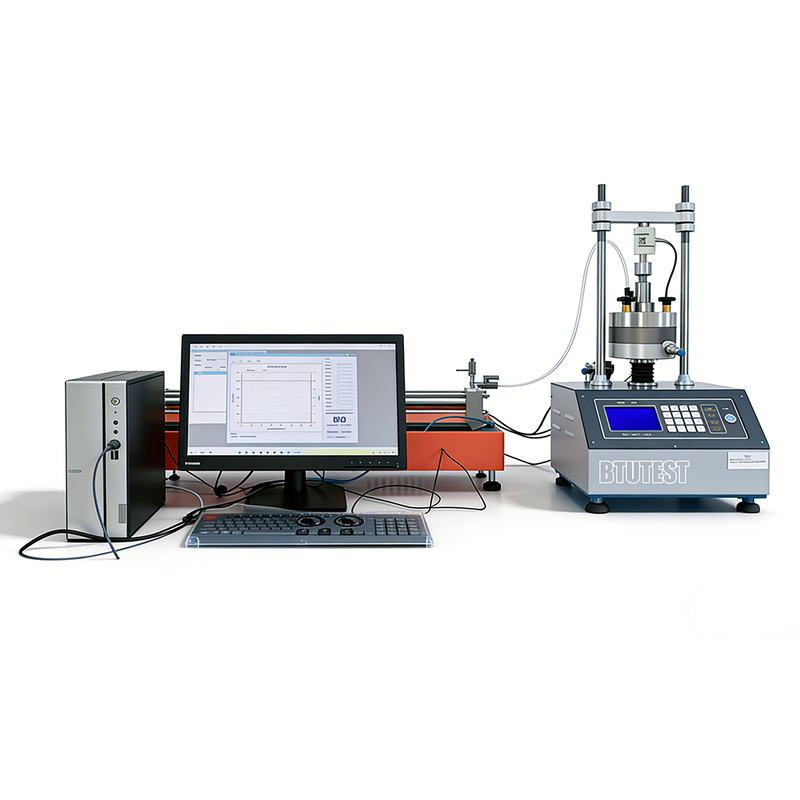

Μηχανή σταθεροποίησης φορτίου με ελεγχόμενη τάση

ΣχήμαΒΤΕ- ΣΤΚ-1S.

Περιγραφή

Ο εξοπλισμός αυτός είναιΣυσκευές στερεοποίησης φορτίου με ελεγχόμενη πίεση(σταθερός ρυθμός συμπίεσης CRS), μοντέλοΒΤΕ- ΣΤΚ-1S.Χρησιμοποιείται για τη διενέργεια δοκιμών σταθεροποίησης φορτίου υπό ελεγχόμενη τάση (CRS) με μέτρηση πίεσης πόρων σε πραγματικό χρόνο.

• Μεγέθη δειγμάτων: Φ61,8 × H20 mm και Φ61,8 × H40 mm
• Φάραμ φορτίου: μέγιστη αξιωτική δύναμη 10 kN, ενσωματωμένος τετρακάναλος καταγραφέας δεδομένων
• Κύκλος φορτίου: 0-10 kN, ακρίβεια ±0,1% FS
• Ανιχνευτής πίεσης των πόρων: 0-3,2 MPa (ακριβότητα μη δηλωμένη, υποτίθεται ±0,1% FS)
• Εφοδιασμένα με λογισμικό συλλογής και ελέγχου δεδομένων με βάση τον υπολογιστή

Πρότυπα δοκιμών (διεθνείς)

• ΑΣTM D4186(Στατικός ρυθμός σταθεροποίησης της πίεσης ∙ CRS)
• ΑΣTM D2435(Μιαδιάστατη εξυγίανση ∆ CRS είναι παράγωγη μέθοδος)
• ΑΣTM D4546(Συγκέντρωση φορτίου-αφόρτισης-επαναφόρτισης)
• ISO 17892-5(Δοκιμή ενοποίησης)
• BS 1377-6(Δοκιμή ενοποίησης)

Ο εξοπλισμός μπορεί να πληροί τις απαιτήσεις των προδιαγραφών αυτών για την φόρτιση, τη μέτρηση της μετατόπισης, την παρακολούθηση της πίεσης των πόρων κλπ.

Προδιαγραφές

> Σημείωση: Το εύρος ταχύτητας φόρτωσης, η στροφή εκτόξευσης κλπ. δεν καθορίζονται ̇ ανατρέξτε στο εγχειρίδιο του προϊόντος.

Λεπτομέρειες

• Ελεγχόμενη φόρτιση με πίεση (CRS)∆ Εγκαταλείπει το δείγμα με σταθερό άξονα τάσης (π.χ. 0,01 mm/min), καταγράφοντας συνεχώς άξονα τάση, τάση και πίεση των πόρων, λαμβάνοντας έτσι γρήγορα τις παραμέτρους ενοποίησης (Cv, Cc,Πιστοποιητικό, κλπ.).
• Δύο ύψη δειγμάτων- 20 mm (συνηθισμένο) και 40 mm (μακρύτερη διαδρομή αποστράγγισης).
• Μέτρηση πίεσης πόρων σε πραγματικό χρόνο∆ Ελέγχει την πίεση του νερού των πόρων κατά τη διάρκεια της ενοποίησης, χρήσιμη για τον υπολογισμό της Cv και των αποτελεσματικών διαδρομών άγχους.
• Ενσωματωμένος καταγραφέας δεδομένων 4 καναλιώνΤαυτόχρονα καταγράφει το αξιακό φορτίο, τη μετατόπιση, την πίεση των πόρων κλπ.
• Μέγιστη αξιωτική δύναμη 10 kN∆ανεισμός αιχμής: ∆ανεισμός αιχμής:
• Κύτταρα φορτίου υψηλής ακρίβειαςΔοκιμαστικό όχημα
• Λογισμικό υπολογιστώνΟ πλήρως αυτόματος έλεγχος δοκιμής, απεικόνιση σε πραγματικό χρόνο των καμπυλών τάσης-εξέλιξης και πίεσης-εξέλιξης των πόρων, αυτόματος υπολογισμός των παραμέτρων ενοποίησης.

Εφαρμογή

• Έλεγχος ταχείας ενοποίησηςΤο CRS εξοικονομεί σημαντικό χρόνο σε σύγκριση με την παραδοσιακή σταδιακή φόρτωση, κατάλληλο για δοκιμές παρτίδας.
• Γη με χαμηλή διαπερατότηταΓια τους πηλούς και άλλα εδάφη χαμηλής διαπερατότητας, το CRS παρέχει αποτελεσματικά συντελεστές ενοποίησης.
• Αποτελεσματική ανάλυση στρεςΗ μέτρηση της πίεσης των πόρων επιτρέπει τη μελέτη των αλλαγών της αποτελεσματικής πίεσης κατά τη διάρκεια της φόρτωσης.
• Υποκατηγορίες μαλακών εδαφών∆ΑΝΟΜΕΙΣΤΗΣΕΙΣ ∆ΙΚΟΡΙΣΜΑΤΙΚΟΥΣ
• Έρευνα και διδασκαλίαΠανεπιστημιακά εργαστήρια μηχανικής εδάφους, ερευνητικά ιδρύματα.

Πλεονεκτήματα

• Γρήγορη ενοποίηση του ΚΑΣ∙ Μπορεί να εξοικονομήσει περισσότερο από 80% του χρόνου δοκιμής σε σύγκριση με το βήμα φόρτωσης.
• Μέτρηση πίεσης πόρων σε πραγματικό χρόνο∆ Παρέχει πρόσθετες αποτελεσματικές πληροφορίες για την πίεση, βελτιώνοντας την ακρίβεια των υπολογισμών.
• Δύο ύψη δειγμάτων- Ευελιξία για διαφορετικούς ερευνητικούς σκοπούς.
• Ενσωματωμένος καταγραφέας δεδομένων∆ΕΝ είναι πολύ ολοκληρωμένο, μειώνει την εξωτερική εγκατάσταση.
• Αισθητήρες υψηλής ακρίβειας- 0,1% FS, που πληροί τις απαιτήσεις της έρευνας.
• Πλήρως αυτόματο λογισμικόΟ αυτοματοποιημένος έλεγχος, η απόκτηση, ο υπολογισμός, η μείωση του ανθρώπινου σφάλματος.

Τι Να Επιλέξετε

Επιλέξτε αυτό το εξοπλισμό ή συγκρίνετε με άλλα μοντέλα με βάση τις απαιτήσεις δοκιμής:

Ύδρευση διαδικασίας

Παράδειγμα:Δοκιμή ενοποίησης CRS (σταθερός ρυθμός πίεσης)

• Προετοιμασία δείγματος
  • Το δείγμα κόβεται αδιατάρακτο ή επανασχηματίζεται με δαχτυλίδι Φ61,8 × 20 mm ή 40 mm.
  • Μέτρηση αρχικής περιεκτικότητας σε νερό και πυκνότητας· κορεσμός, εάν απαιτείται.

• Εγκατάσταση δειγμάτων
  • Τοποθετήστε το δείγμα στο κελί στερεώσεως (με πορώδεις πέτρες και χαρτί φίλτρου), συνδέστε τον αισθητήρα πίεσης των πόρων.
  • Εγκατάσταση αισθητήρα μετατόπισης.
  • Τοποθετήστε το κύτταρο στο πλαίσιο φορτίου και συνδέστε το άξιο κύτταρο φορτίου.

• Καθορισμός των παραμέτρων δοκιμής
  • Στο λογισμικό, επιλέξτε το "CRS consolidation module".
  • Ορίζεται σταθερός ρυθμός συμπίεσης (π.χ. 0,01 mm/min).
  • Ορίζεται η μέγιστη αξιωτική πίεση (π.χ. 20%) ή η μέγιστη αξιωτική δύναμη (10 kN).
  • Ορίστε το διάστημα απόκτησης δεδομένων (π.χ. 1 δευτερόλεπτο).

• Ξεκινήστε τη δοκιμή.
  • Ξεκινήστε το σύστημα φόρτωσης σερβο για να πιέσετε το έμβολο προς τα κάτω με σταθερό ρυθμό.
  • Το λογισμικό καταγράφει την αξιωτική δύναμη, την αξιωτική μετατόπιση, την πίεση των πόρων και τον χρόνο σε πραγματικό χρόνο.
  • Σχεδιάζει καμπύλη τάσης-εξέλιξης και καμπύλη πίεσης-εξέλιξης πόρων.

• Κατάσταση διακοπής
  • Σταματάει αυτόματα όταν επιτυγχάνεται η προκαθορισμένη πίεση ή η μέγιστη αξιωτική δύναμη.

• Αποσυναρμολόγηση και καθαρισμός
  • Εκφόρτωση, απομάκρυνση του δείγματος, ζύγιση και ξήρανση για τη μέτρηση της τελικής περιεκτικότητας σε νερό.
  • Καθαρίστε το κελί και τους αισθητήρες.

• Επεξεργασία δεδομένων
  • Με βάση τη θεωρία CRS, το λογισμικό υπολογίζει αυτόματα:
    • Συντελεστής στερεώσεως (Cv) από την πίεση των πόρων και την ταχύτητα φόρτωσης
    • Δείκτης συμπίεσης (Cc), δείκτης ανάκαμψης (Cs)
    • Πίεση προενσωμάτωσης (Pc)
    • Συντελεστής διαπερατότητας (k) (έμμεσα)
  • Δημιουργεί μια έκθεση δοκιμής.

Σύνοψη:

• ΒΤΕ- ΣΤΚ-1S.είναι μια συσκευή σταθεροποίησης φορτίου με ελεγχόμενη τάση για δοκιμές ταχείας σταθεροποίησης CRS, με μέγιστη αξιωτική δύναμη 10 kN, μέτρηση πίεσης των πόρων,και κατάλληλο για ταχύ προσδιορισμό των παραμέτρων στερεώσεως για λεπτόσφαιρα εδάφη.
