Συσκευή ενοποίησης ΚΟ

Περιγραφή προϊόντων

Οργανισμός ενοποίησης KO

ΣχήμαΒΤΕ- ΣΤΚ-ΚΟ.

Περιγραφή

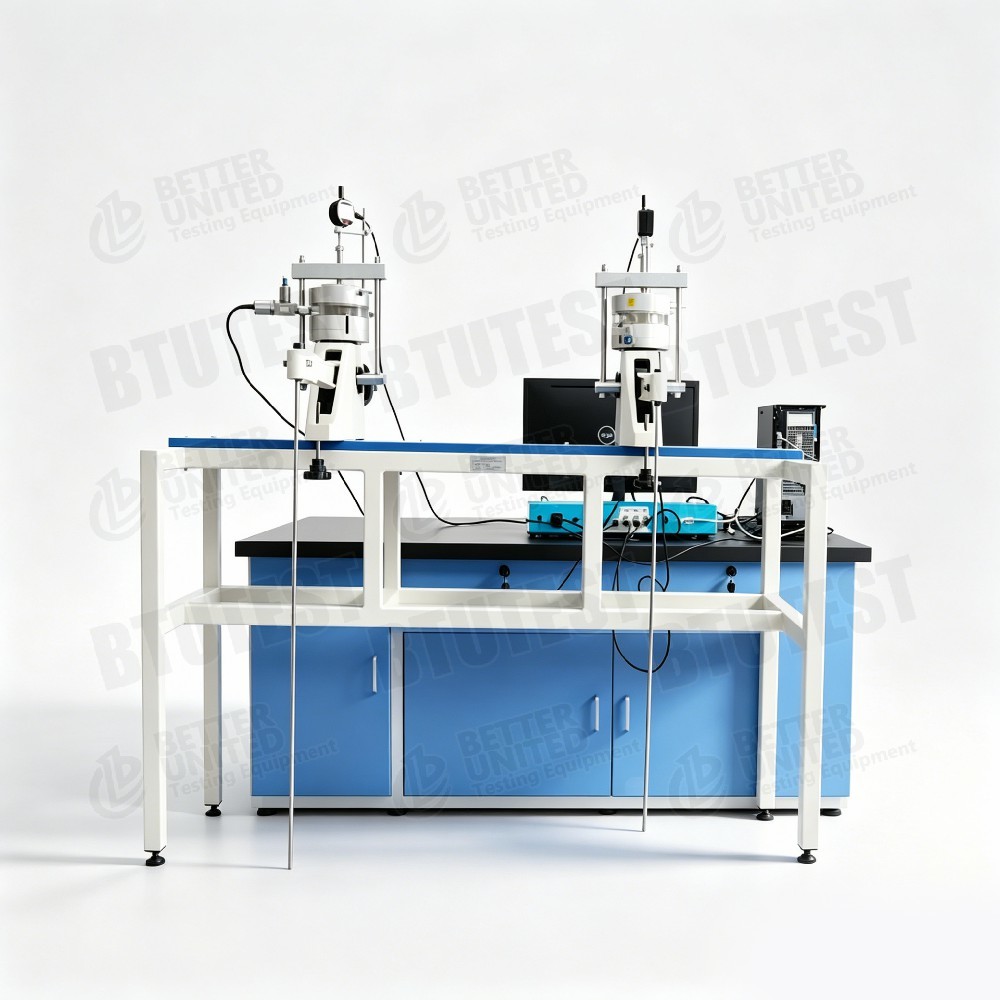

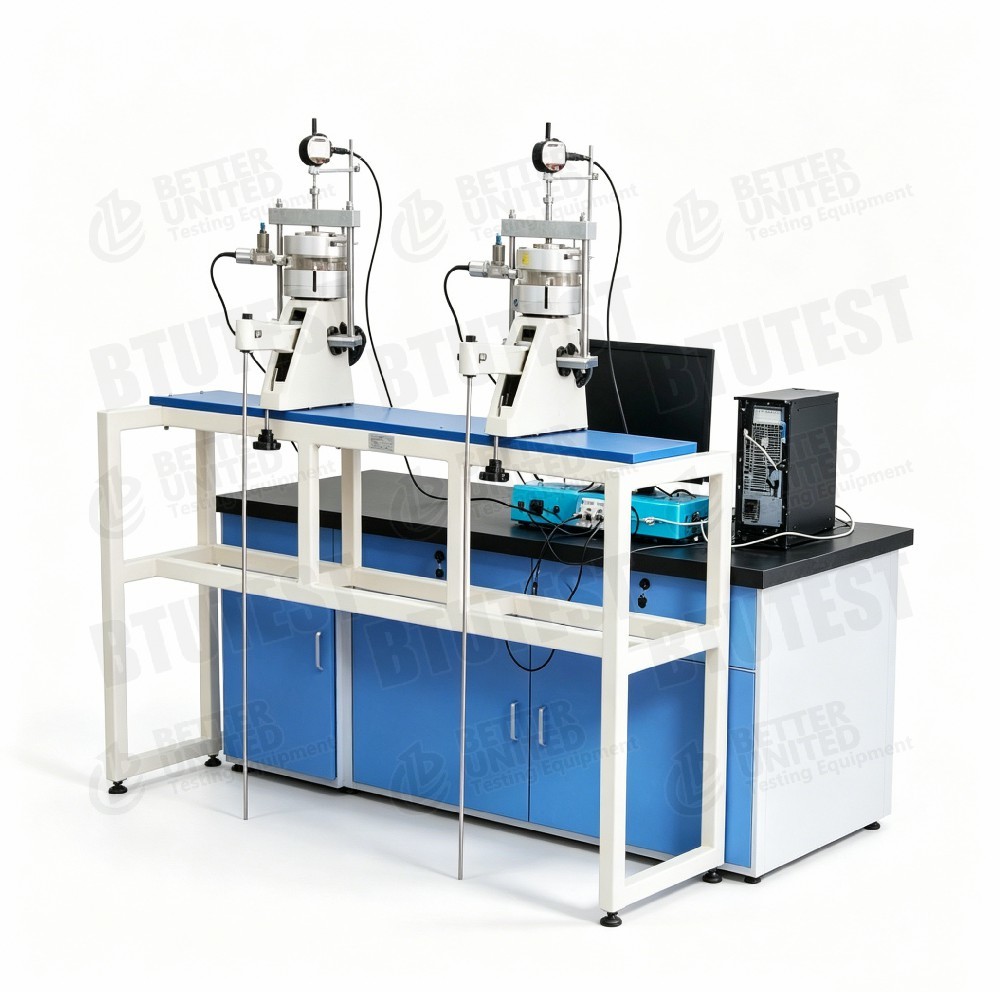

Ο εξοπλισμός αυτός είναιΣυσκευή ενοποίησης KO, μοντέλοΒΤΕ- ΣΤΚ-ΚΟ., χρησιμοποιείται για τον προσδιορισμό τηςσυντελεστής πίεσης γης σε κατάσταση ηρεμίας (K0)των δειγμάτων εδάφους με διάμετρο Ø61,8 mm. Η πλευρική πίεση σε συνθήκες χωρίς πλευρική πίεση μετριέται με μετρητή πίεσης πόρων (ή με αισθητήρα πλευρικής πίεσης).Χρησιμοποιείται κυρίως για τη μελέτη των χαρακτηριστικών συμπίεσης του εδάφους κάτω από πλευρική συγκράτηση, παρέχοντας τιμές K0 για τους υπολογισμούς των αποθέσεων και την ανάλυση της πίεσης της γης.

Επισκόπηση του συστήματος: Η συσκευή σταθεροποίησης KO χρησιμοποιείται για τον προσδιορισμό του συντελεστή πίεσης γης σε κατάσταση ηρεμίας για δείγματα εδάφους Ø61,8 mm.Η πλευρική πίεση μπορεί να μετρηθεί με μετρητή πίεσης πόρων.

Πρότυπα δοκιμών (διεθνείς)

• ΑΣTM D2435(Μιαδιάστατη εξυγίανση ̇ μπορούν να προκύψουν συνθήκες K0)
• ΑΣTM D4186(Συγκέντρωση CRS ∆ιαφορετικές τιμές K0)
• ΑΣTM D4767(τριαξική συμπίεση K0 στάδιο ενοποίησης)
• ISO 17892-5(Δοκιμή ενοποίησης)
• BS 1377-6(Δοκιμή ενοποίησης)
• Κινέζικο GB/T 50123‐2019(Το πρότυπο για τις μεθόδους δοκιμής εδάφους περιλαμβάνει την δοκιμή K0)

Ο εξοπλισμός μπορεί να ανταποκρίνεται στις απαιτήσεις των προδιαγραφών αυτών για τη μέτρηση πλευρικής πίεσης, άξιας φόρτωσης, μέτρησης μετατόπισης κλπ.

Προδιαγραφές

Σημείωση: Το screenshot δεν καθορίζει τη μέγιστη αξιωτική πίεση, τη μέθοδο φόρτωσης (εξαρτήματος/εξυπηρέτησης), το εύρος του αισθητήρα πλάγιας πίεσης, την ακρίβεια κλπ. βλ. το εγχειρίδιο χρήσης του προϊόντος.

Λεπτομέρειες

• Κ0 αρχή ενοποίησηςΗ μέτρηση της πίεσης της γης σε κατάσταση ηρεμίας γίνεται με τον συντελεστή K0 = σ_h / σ_v.
• Μέγεθος δείγματοςΔιάμετρος 61,8 mm, ύψος 40 mm (σύνθεση ύψους προς διάμετρο ≈0).65, συνήθης για τις δοκιμές ενοποίησης K0).
• Μέτρηση της αξιωτικής μετατόπισηςΤο εύρος 12,7 mm, ανάλυση 0,01 mm (10 μm), επιτρέποντας ακριβή καταγραφή συμπίεσης.
• Σφραγίδα κυψελών πίεσης∆εν υπάρχει διαρροή σε ονομαστική πίεση, μεταβολή όγκου < 0,20 ml (πολύ μικρή μεταβολή όγκου, εξασφαλίζοντας πλευρική ακαμψία).
• Μέτρηση πλευρικής πίεσηςΧρησιμοποιώντας μετρητή πίεσης πόρων (που συνδέεται με αισθητήρα πίεσης πλάγιας ή αισθητήρα πίεσης υγρού).
• Κατάλληλα υλικά∆ημεία για την ανάλυση των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων

Εφαρμογή

• Υπολογισμός του διακανονισμού του ιδρύματοςΟι τιμές K0 χρησιμοποιούνται για την εκτίμηση της καθιέρωσης των κανονικά ενοποιημένων και υπερ-ενσωματωμένων εδαφών (π.χ. μέθοδος δοκιμής ενοποίησης K0).
• Υπολογισμός πίεσης γηςΗ K0 απαιτείται για τον υπολογισμό της πίεσης της γης σε κατάσταση ηρεμίας σε τοίχους στήριξης, τοίχους υπόγειου κ.λπ.
• Παράμετροι του κατασκευαστικού μοντέλουΠαρέχει παράμετρο K0 για μοντέλα όπως το Modified Cam Clay.
• Εργαστηριακές δοκιμές- Ερευνητικά ιδρύματα και πανεπιστημιακά εργαστήρια μηχανικής εδάφους.
• Αριθμητική επικύρωση μοντέλουΠαρέχει εργαστηριακές τιμές K0 για τη βαθμονόμηση μοντέλων πεπερασμένων στοιχείων.

Πλεονεκτήματα

• Ειδική ενοποίηση K0- ειδικό σχεδιασμό για τη μέτρηση του συντελεστή πίεσης της γης σε κατάσταση ηρεμίας, συμπαγή δομή.
• Μέτρηση μετατόπισης υψηλής ακρίβειας∆ημοθεσία 0,01 mm, που πληροί τις απαιτήσεις ακρίβειας παραμόρφωσης ενοποίησης.
• Καλή σφράγιση∆ Αλλαγή όγκου κυψελών πίεσης < 0,20 ml, εξασφαλίζοντας πλευρική συγκράτηση (περίπου μηδενική πλευρική καταπόνηση).
• Εύκολη λειτουργίαΗ πλάγια πίεση μπορεί να μετρηθεί απευθείας με μετρητή πίεσης πόρων.
• Τυπικό μέγεθος δείγματοςΤο Ø61,8 mm είναι ένα κοινό μέγεθος, το οποίο διευκολύνει την προετοιμασία και τη σύγκριση δειγμάτων.
• ΣυμφωνίαΧρησιμοποιείται με διάφορα συστήματα φόρτωσης (εξαρτήματα, ελατήρια κ.λπ., που παρέχονται ξεχωριστά).

Τι Να Επιλέξετε

Επιλέξτε τον εν λόγω εξοπλισμό ή συγκρίνετε με άλλες διαμορφώσεις με βάση τις απαιτήσεις δοκιμής:

Ύδρευση διαδικασίας

Παράδειγμα:Τεχνική δοκιμή στερεώσεως K0 (βάρυνση σταδίων, κορεσμένος πηλός)

• Προετοιμασία δείγματος
  • Μείωση της περιεκτικότητας σε υγρασία σε υγρασία
  • Η μέτρηση της αρχικής περιεκτικότητας σε νερό και της πυκνότητας

• Εγκατάσταση δειγμάτων
  • Τοποθετείτε το δείγμα στο κύτταρο πίεσης του στερεομέτρου K0, με πορώδεις πέτρες πάνω και κάτω.
  • Εγκαταστήστε τον αισθητήρα αξιακής μετατόπισης (μηδενικό).
  • Το σύστημα μέτρησης πλάγιας πίεσης (μετρητής πίεσης πόρων ή αισθητήρας πλάγιας πίεσης) συνδέεται και ο πυρήνας πίεσης καθαρίζεται από αέρα.
  • Τοποθετήστε τον πυρήνα πίεσης στο πλαίσιο φόρτωσης (π.χ. σε ξεχωριστό κύριο πλαίσιο ενοποιητή).

• Εφαρμόστε αρχική πίεση καθίσματος
  • Εφαρμόζεται μικρή αξιωτική πίεση (π.χ. 5 kPa) και καταγράφεται η αρχική αξιωτική μετατόπιση και η πλευρική πίεση.

• Καθορισμός των παραμέτρων δοκιμής
  • Ορισμός της ακολουθίας φορτίου (π.χ. 25, 50, 100, 200, 400, 800 kPa).
  • Η διάρκεια για κάθε στάδιο φορτίου είναι συνήθως 24 ώρες ή μέχρι να είναι σταθερή η ενοποίηση (αλλαγή μετατόπισης < 0,01 mm ανά ώρα).
  • Ορίστε διαστήματα απόκτησης δεδομένων (π.χ. 0.1, 1, 10, 60 λεπτά).

• Ξεκινήστε τη δοκιμή.
  • Εφαρμόστε το πρώτο βήμα αξιωτικού φορτίου.
  • Καταγράψτε την αξιωτική μετατόπιση και την πλευρική πίεση σε πραγματικό χρόνο.
  • Σε κάθε στάδιο φόρτωσης, αφού σταθεροποιηθεί η αξιωτική μετατόπιση, καταγράφεται η πλευρική πίεση.

• Υπολογισμός K0
  • Για κάθε στάδιο φορτίου, K0 = πλευρική πίεση (σh) /αξική πίεση (σv).
  • Σχήμα K0 έναντι σ_v καμπύλης.

• Τελεία και αποσυναρμολόγηση
  • Μετά τη δοκιμή, εκφόρτωση, αφαίρεση του δείγματος.
  • Καθαρίστε την κυψέλη πίεσης και τους αισθητήρες.

• Επεξεργασία δεδομένων
  • Υπολογίζεται η τιμή K0 για κάθε στάδιο φορτίου, λαμβάνεται ο μέσος όρος ή αναλύεται η τάση.
  • Για τα συνήθως στερεωμένα εδάφη, μπορεί να χρησιμοποιηθεί για επαλήθευση η τιμή K0 ≈ 1 sin φ′ (πλαίσιο του Jaky).
  • Δημιουργήστε μια έκθεση δοκιμής.

Εάν ο εξοπλισμός είναι συνδυασμένος μεσύστημα επιβαρύνσεως με εφοδιασμό, μπορεί να εκτελέσει CRS ή αυτόματη βήμα φορτίο με πραγματικό χρόνο πλευρική απόκτηση πίεσης, βελτιώνοντας την αποτελεσματικότητα.

Σύνοψη:Το BTU-STC-KO είναι ένα ειδικό όργανο σταθεροποίησης K0 για τον προσδιορισμό του συντελεστή πίεσης γης σε κατάσταση ανάπαυσης σε δείγματα εδάφους Ø61,8 × 40 mm. Διαθέτει ανάλυση αξιωτικής μετατόπισης 0.01 mm και καλά σφραγισμένη κυψέλη πίεσης (αλλαγή όγκου <0Η πλάγια πίεση μετριέται μέσω μετρητή πίεσης πόρων ή αισθητήρα πλάγιας πίεσης.και καθορισμός παραμέτρων του συστατικού μοντέλουΣημειώνεται ότι το σύστημα φόρτωσης (π.χ. πλαίσιο φόρτωσης ενοποιητή) πρέπει να παρέχεται ξεχωριστά· εάν απαιτείται αυτόματη φόρτωση υψηλής ακρίβειας, μπορεί να προστεθεί ένα σύστημα παροχής.Η συσκευή είναι σχεδιασμένη μόνο για λεπτά σπόρα εδάφους., με σταθερό μέγεθος δείγματος.
