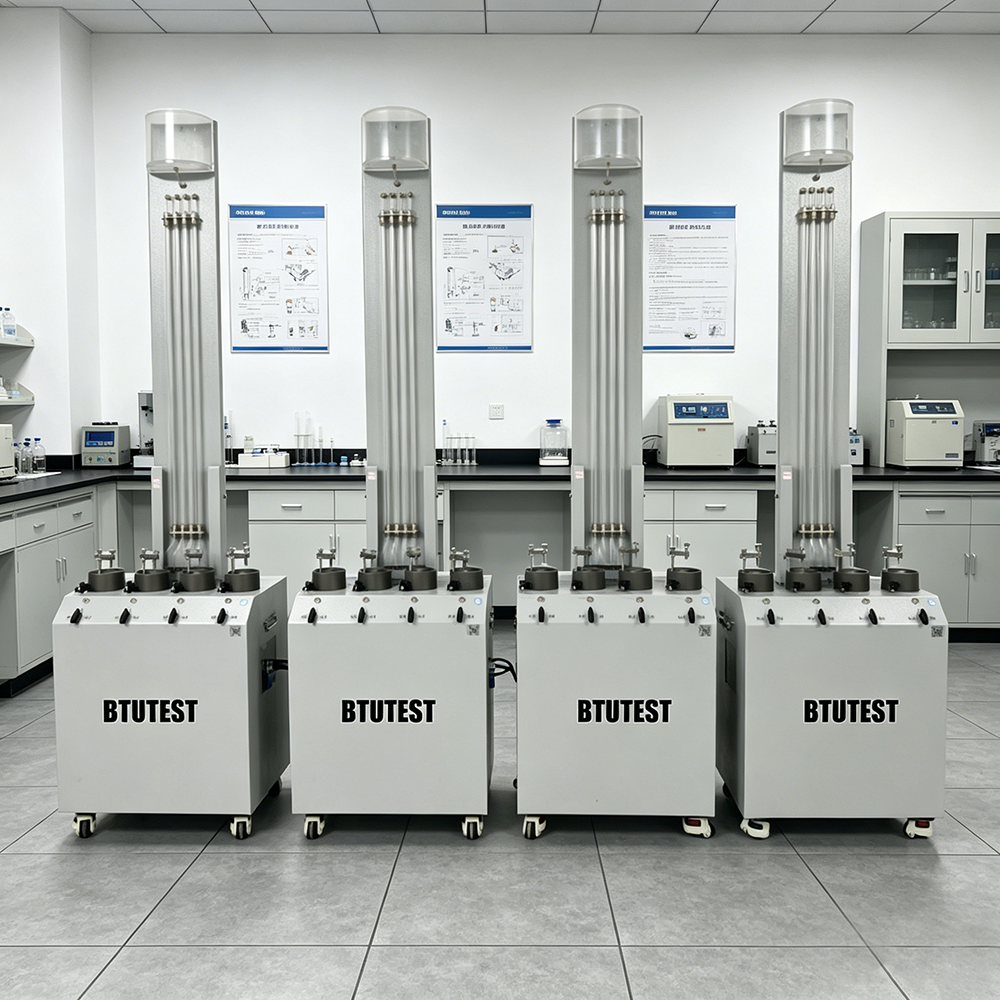

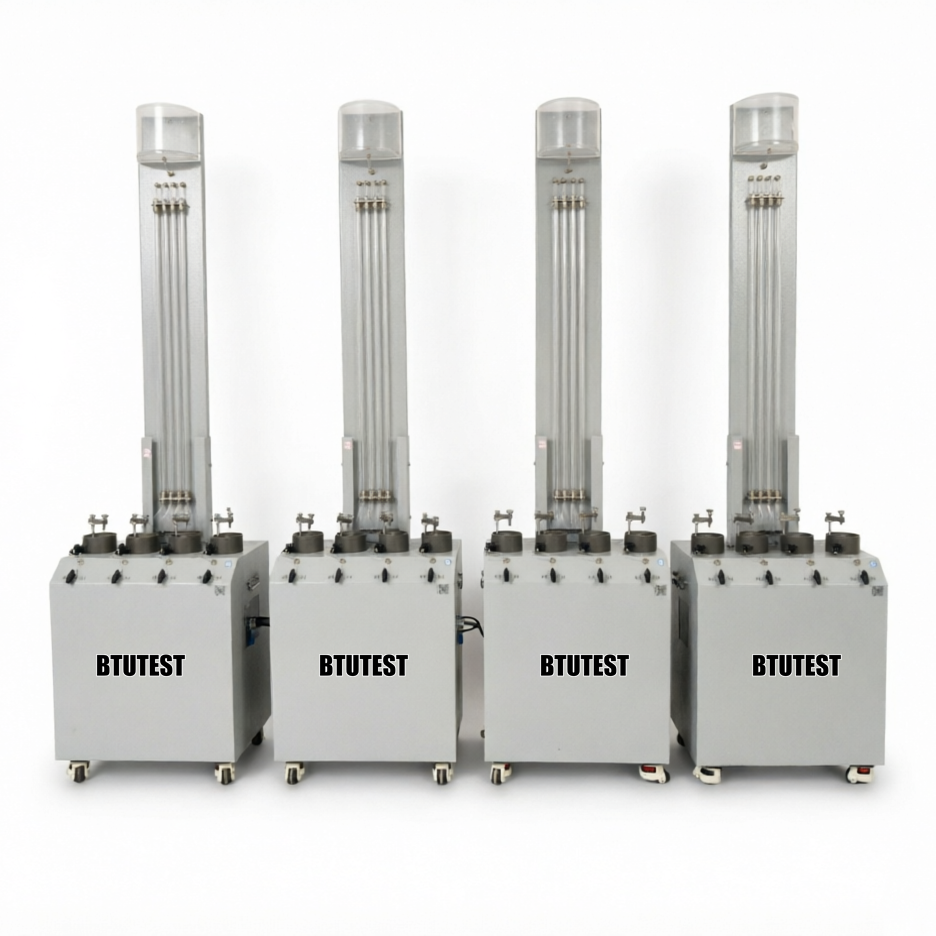

Έξυπνο διαπερατόμετρο κεφαλής πτώσης τεσσάρων μονάδων

Περιγραφή προϊόντων

Έξυπνο διαπερατόμετρο πτώσης κεφαλής τεσσάρων μονάδων για λεπτόκοκκα εδάφη

ΜοντέλοBTU-FHP-4

Περιγραφή

Αυτός ο εξοπλισμός είναι αέξυπνη διαπερατή κεφαλής πτώσης τεσσάρων μονάδων για λεπτόκοκκα εδάφη, μοντέλοBTU-FHP-4, χρησιμοποιείται για τον προσδιορισμό του συντελεστή διαπερατότητας λεπτόκοκκων εδαφών (ιλύς, ιλυώδης άργιλος, άργιλος και περιβαλλοντικά εδάφη). Διαθέτει δομή τεσσάρων μονάδων, που επιτρέπει ταυτόχρονες δοκιμές διαπερατότητας κεφαλής πτώσης σε τέσσερα δείγματα, αντικαθιστώντας την παραδοσιακή διαπερατότητα τύπου 55. Κύρια χαρακτηριστικά:

• Πλήρως αυτόματος ελεγκτής συντελεστών διαπερατότητας
• Διάμετρος δείγματος 61,8 mm (εμβαδόν 30 cm²)
• Ύψος δείγματος 40 mm (μήκος διαδρομής ροής)
• Επιφάνεια διατομής του σωλήνα κεφαλής πτώσης 0,785 cm²
• Αισθητήρας στάθμης υγρού: εύρος κεφαλής νερού 2000 mm, ανάλυση 0,1 mm, ακρίβεια ±0,15% FS
• Δεξαμενή νερού: 6 L, σφραγισμένη για διατήρηση της καθαρότητας του νερού
• Εξοπλισμένο με σύστημα και λογισμικό λήψης δεδομένων, απεικόνιση ύψους κεφαλής νερού σε πραγματικό χρόνο, κατάσταση δοκιμής κ.λπ.
• Διεπαφή επικοινωνίας υψηλής ταχύτητας με υπολογιστή. Το λογισμικό παρακολουθεί τις καμπύλες λειτουργίας, την αποθήκευση και την απόκτηση δεδομένων σε πραγματικό χρόνο

Πρότυπα δοκιμών (Διεθνή)

• ASTM D5084(Τυπική μέθοδος δοκιμής για τη διαπερατότητα των εδαφών – μέθοδος πτώσης κεφαλής)
• ASTM D5856(Διαπερατότητα εδάφους χρησιμοποιώντας εύκαμπτο διαπερατό τοιχώματος)
• ISO 17892-11(Γεωτεχνική δοκιμή – Δοκιμή διαπερατότητας)
• BS 1377-6(British Standard – Δοκιμή διαπερατότητας)
• Κινέζικο SL 237-042(Διαδικασία γεωτεχνικής δοκιμής – Δοκιμή διαπερατότητας κεφαλής πτώσης)
• JGS 0563(Ιαπωνικό πρότυπο δοκιμής διαπερατότητας)

Ο εξοπλισμός είναι κατάλληλος για δοκιμές διαπερατότητας κεφαλής πτώσης σε λεπτόκοκκα εδάφη και μπορεί να πληροί τις απαιτήσεις των παραπάνω προτύπων σχετικά με το μέγεθος του δείγματος, τη μέτρηση της κεφαλής νερού, τη λήψη δεδομένων κ.λπ.

Προσδιορισμός

Παράμετρος	Προσδιορισμός
Μοντέλο	BTU-FHP-4
Όνομα οργάνου	Έξυπνο διαπερατό κεφαλής πτώσης τεσσάρων μονάδων για λεπτόκοκκα εδάφη
Δομή	Τέσσερις μονάδες (4 ανεξάρτητα κελιά διαπερατότητας)
Διάμετρος δείγματος	61,8 mm (εμβαδόν 30 cm²)
Ύψος δείγματος	40 mm (μήκος διαδρομής ροής)
Επιφάνεια διατομής σωλήνα κεφαλής πτώσης	0,785 cm²
Αισθητήρας στάθμης υγρού	Εύρος κεφαλής νερού 2000 mm, ανάλυση 0,1 mm, ακρίβεια ±0,15% FS
Δεξαμενή νερού	6 L, σφραγισμένο
Απόκτηση δεδομένων	Συμπεριλαμβάνεται σύστημα και λογισμικό. Εμφάνιση κεφαλής νερού σε πραγματικό χρόνο, κατάσταση δοκιμής
Διεπαφή επικοινωνίας	Διασύνδεση υψηλής ταχύτητας
Λειτουργίες λογισμικού	Παρακολούθηση καμπυλών σε πραγματικό χρόνο, αποθήκευση και απόκτηση δεδομένων
Εφαρμοστέοι τύποι εδάφους	Ιλύς, ιλυώδης πηλός, άργιλος, περιβαλλοντικά εδάφη

Λεπτομέρεια

• Ανεξάρτητη δομή τεσσάρων μονάδων– Τέσσερα δείγματα μπορούν να δοκιμαστούν ταυτόχρονα, βελτιώνοντας σημαντικά την απόδοση. κάθε κελί διαπερατότητας είναι ανεξάρτητο για την αποφυγή παρεμβολών.
• Σχεδιασμένο για λεπτόκοκκα εδάφη– Διάμετρος δείγματος 61,8 mm, ύψος 40 mm, σύμφωνα με τις τυπικές προδιαγραφές για δοκιμές διαπερατότητας λεπτόκοκκου εδάφους.
• Μέθοδος πτώσης κεφαλής– Κατάλληλο για εδάφη χαμηλής διαπερατότητας (k = 10-5 έως 10-8 cm/s), υπολογίζει τον συντελεστή διαπερατότητας από την αποσύνθεση της κεφαλής του νερού με την πάροδο του χρόνου.
• Αισθητήρας στάθμης υγρού υψηλής ακρίβειας– Εύρος κεφαλής νερού 2000 mm, ανάλυση 0,1 mm, ακρίβεια ±0,15% FS – πολύ ανώτερη από τη χειροκίνητη ανάγνωση.
• Σφραγισμένη δεξαμενή νερού– Χωρητικότητα 6 L. Ο σφραγισμένος σχεδιασμός αποτρέπει τη μόλυνση και την εξάτμιση της πηγής νερού.
• Πλήρως αυτόματη απόκτηση και λογισμικό– Εμφάνιση καμπυλών αποσύνθεσης κεφαλής νερού σε πραγματικό χρόνο, αυτόματος υπολογισμός συντελεστή διαπερατότητας, αυτόματη αποθήκευση δεδομένων, αναπαραγωγή καμπύλης.
• Αντικαθιστά την παραδοσιακή διαπερατότητα τύπου 55– Το Traditional Type 55 είναι μονής μονάδας με χειροκίνητη ανάγνωση. αυτός ο εξοπλισμός είναι τεσσάρων μονάδων και πλήρως αυτόματος, βελτιώνοντας σημαντικά την απόδοση και την ακρίβεια.
• Σαφής εφαρμογή– Ιλύς, ιλύς, άργιλος και περιβαλλοντικά εδάφη (π.χ. μολυσμένο έδαφος, στερεοποιημένο/σταθεροποιημένο έδαφος).

Εφαρμογή

• Γεωτεχνική έρευνα χώρου– Προσδιορίστε τους συντελεστές διαπερατότητας φυσικών λεπτόκοκκων στρωμάτων εδάφους για ανάλυση διαρροής.
• Συμπληρώστε τη μηχανική– Αξιολογήστε τη διαπερατότητα επιχωμάτων, γεμάτων φραγμάτων και υποστρωμάτων.
• Περιβαλλοντική γεωτεχνική– Μετρήστε τη διαπερατότητα των μολυσμένων εδαφών και των στερεοποιημένων/σταθεροποιημένων εδαφών για την αξιολόγηση της απόδοσης του φραγμού.
• Διδασκαλία και έρευνα– Πανεπιστημιακά εργαστήρια εδαφομηχανικής για πειράματα φοιτητών και ερευνητικές δοκιμές.
• Αντικατάσταση παλιού εξοπλισμού– Αναβάθμιση από τις παραδοσιακές διαπερατές τύπου 55 για υψηλότερο αυτοματισμό.

Φόντα

• Υψηλή απόδοση τεσσάρων μονάδων– Τέσσερα δείγματα που δοκιμάστηκαν σε μία εκτέλεση, τετραπλάσια απόδοση από μια συσκευή μιας μονάδας.
• Πλήρως αυτόματη μέτρηση– Οι αισθητήρες στάθμης υγρού καταγράφουν αυτόματα τις αλλαγές της κεφαλής του νερού. Το λογισμικό υπολογίζει αυτόματα τον συντελεστή διαπερατότητας, εξαλείφοντας τα ανθρώπινα λάθη ανάγνωσης.
• Υψηλή ακρίβεια– Ανάλυση κεφαλής νερού 0,1 mm, ακρίβεια 0,15% FS – ανώτερη από τη χειροκίνητη ανάγνωση (συνήθως 1 mm).
• Σφραγισμένη δεξαμενή νερού– Αποτρέπει τη μόλυνση και την εξάτμιση του νερού, διασφαλίζοντας σταθερή ποιότητα νερού.
• Παρακολούθηση καμπύλης σε πραγματικό χρόνο– Το λογισμικό εμφανίζει καμπύλες κεφαλής νερού σε πραγματικό χρόνο για εύκολη αξιολόγηση της κατάστασης δοκιμής.
• Αυτόματη αποθήκευση δεδομένων– Τα δεδομένα δοκιμής μπορούν να εξαχθούν για εύκολη δημιουργία αναφορών.
• Ευρεία δυνατότητα εφαρμογής– Ιλύς, άργιλος, ιλυώδης άργιλος και περιβαλλοντικά εδάφη.
• Αναβαθμίζει τον παραδοσιακό εξοπλισμό– Πιο προηγμένες και βολικές από τις διαπερατές τύπου 55.

Τι να Διαλέξετε

Επιλέξτε αυτόν τον εξοπλισμό ή συγκρίνετε με άλλους τύπους με βάση τις απαιτήσεις δοκιμών:

Ροή διαδικασίας

Παράδειγμα:Δοκιμή διαπερατότητας κεφαλής πτώσης τεσσάρων μονάδων (λεπτόκοκκο έδαφος)

• Προετοιμασία δείγματος
  • Κόψτε το μη διαταραγμένο λεπτόκοκκο χώμα ή προετοιμάστε το επανακαλουπωμένο δείγμα χρησιμοποιώντας δακτύλιο κοπής 61,8 mm × 40 mm.
  • Μετρήστε την αρχική περιεκτικότητα σε νερό και κορέσετε το δείγμα (εν κενώ ή εμβάπτιση σε νερό).

• Εγκατάσταση δείγματος
  • Τοποθετήστε το κορεσμένο δείγμα στο κελί διαπερατότητας (με πορώδη πέτρα στο κάτω μέρος), διασφαλίζοντας ότι δεν υπάρχουν διαρροές αέρα ή διαρροή στο πλευρικό τοίχωμα.
  • Τοποθετήστε τα τέσσερα κελιά διαπερατότητας στη βάση τεσσάρων μονάδων και συνδέστε τους σωλήνες κεφαλής που πέφτουν.
  • Συνδέστε τη δεξαμενή νερού και τη σωλήνωση, διασφαλίζοντας ότι όλες οι συνδέσεις είναι σφραγισμένες.

• Απαέρωση και κορεσμός
  • Ανοίξτε τη βαλβίδα εισαγωγής νερού για να επιτρέψετε στο νερό να ρέει προς τα πάνω μέσα από το δείγμα, διώχνοντας φυσαλίδες αέρα από το δείγμα και τις γραμμές.
  • Κλείστε τη βαλβίδα εξαερισμού για να επιτευχθεί πλήρης κορεσμός του δείγματος.

• Ορίστε τις παραμέτρους δοκιμής
  • Στο λογισμικό, είσοδος: ύψος δείγματος (40 mm), επιφάνεια δείγματος (30 cm²), επιφάνεια διατομής σωλήνα κεφαλής πτώσης (0,785 cm²).
  • Ρυθμίστε την αρχική κεφαλή νερού (π.χ. 1800 mm) και την τελική κεφαλή νερού (π.χ. 200 mm).
  • Ρυθμίστε το διάστημα δειγματοληψίας (π.χ. 1 δευτερόλεπτο ή αυτόματη ενεργοποίηση).

• Ξεκινήστε τη δοκιμή
  • Το λογισμικό αρχίζει να καταγράφει την κεφαλή νερού σε σχέση με το χρόνο (αυτόματη ανάγνωση από τον αισθητήρα στάθμης υγρού).
  • Καμπύλη αποσύνθεσης κεφαλής νερού σε πραγματικό χρόνο (ημι-λογαριθμική κλίμακα).
  • Η δοκιμή τερματίζεται αυτόματα όταν η κεφαλή του νερού πέσει στην τελική τιμή (ή μπορεί να σταματήσει χειροκίνητα).

• Καταγραφή και υπολογισμός δεδομένων
  • Το λογισμικό καταγράφει αυτόματα δεδομένα κεφαλής νερού και χρόνου.
  • Υπολογίζει τον συντελεστή διαπερατότητας χρησιμοποιώντας τον τύπο πτώσης κεφαλής:
    ea = εμβαδόν διατομής σωλήνα κεφαλής πτώσης, L = ύψος δείγματος, A = εμβαδόν δείγματος, t = χρονικό διάστημα, h1 και h2 είναι οι αντίστοιχες κεφαλές νερού.
  • Πολλαπλές τιμές k μπορούν να υπολογιστούν σε διαφορετικά χρονικά διαστήματα και να υπολογιστούν κατά μέσο όρο.

• Καθάρισμα
  • Μετά τη δοκιμή, κλείστε την είσοδο νερού, αφαιρέστε το δείγμα.
  • Καθαρίστε τις κυψέλες της διαπερατότητας, τη σωλήνωση και τη δεξαμενή νερού.

Περίληψη:Το BTU-FHP-4 είναι ένα έξυπνο διαπερατόμετρο κεφαλής πτώσης τεσσάρων μονάδων σχεδιασμένο ειδικά για λεπτόκοκκα εδάφη όπως λάσπη, άργιλος και ιλύς. Μπορεί να δοκιμάσει τέσσερα δείγματα ταυτόχρονα. Διαθέτοντας αισθητήρα στάθμης υγρού υψηλής ακρίβειας (ανάλυση 0,1 mm), πλήρως αυτόματο λογισμικό, απεικόνιση καμπύλης κεφαλής νερού σε πραγματικό χρόνο και αυτόματο υπολογισμό του συντελεστή διαπερατότητας, αντικαθιστά την παραδοσιακή διαπερατότητα τύπου 55 και βελτιώνει σημαντικά την απόδοση και την ακρίβεια. Είναι κατάλληλο για γεωτεχνική έρευνα τοποθεσίας, μηχανική πλήρωσης, περιβαλλοντική γεωτεχνική και άλλα πεδία. Σημειώστε ότι αυτός ο εξοπλισμός δεν είναι κατάλληλος για χονδρόκοκκα εδάφη (τα οποία απαιτούν σταθερή διαπερατότητα κεφαλής) και προορίζεται για εργαστηριακή χρήση.
