Συσκευή μεμβράνης πίεσης χονδρόκοκκου εδάφους

Περιγραφή προϊόντων

Περιγραφή

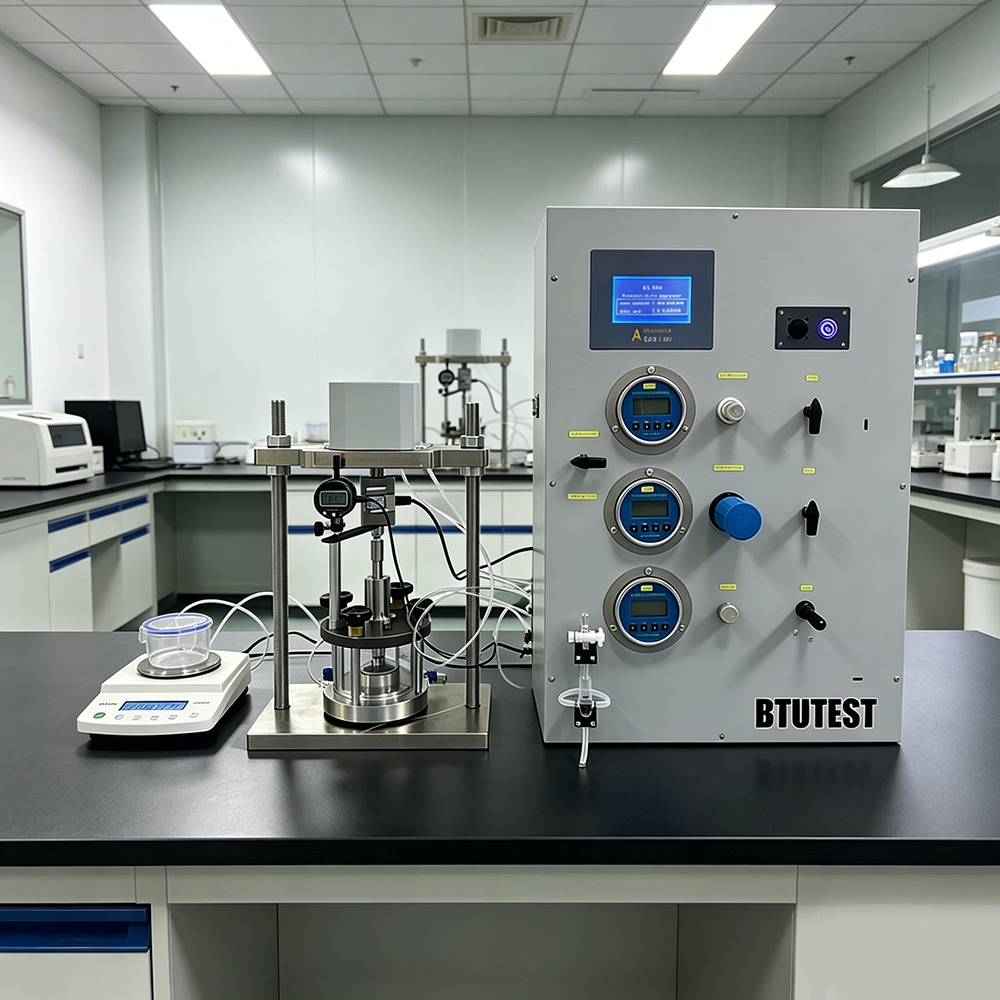

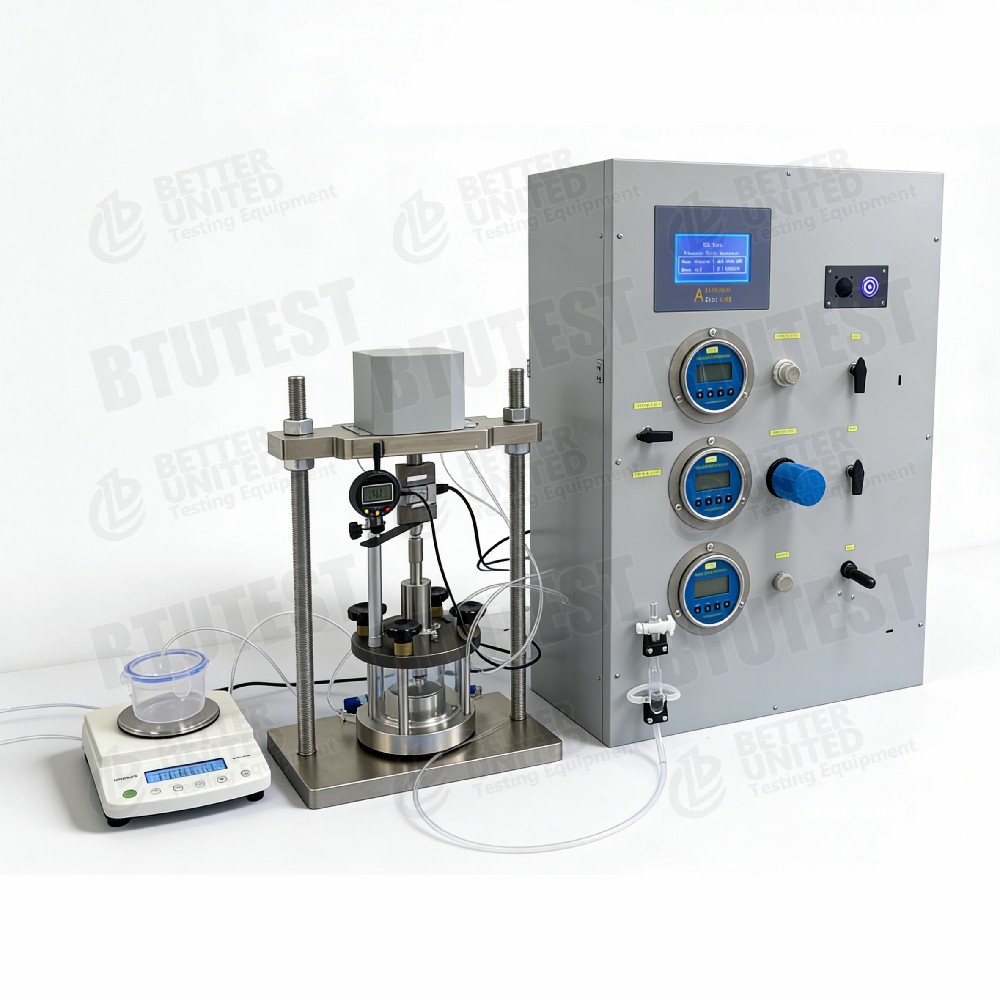

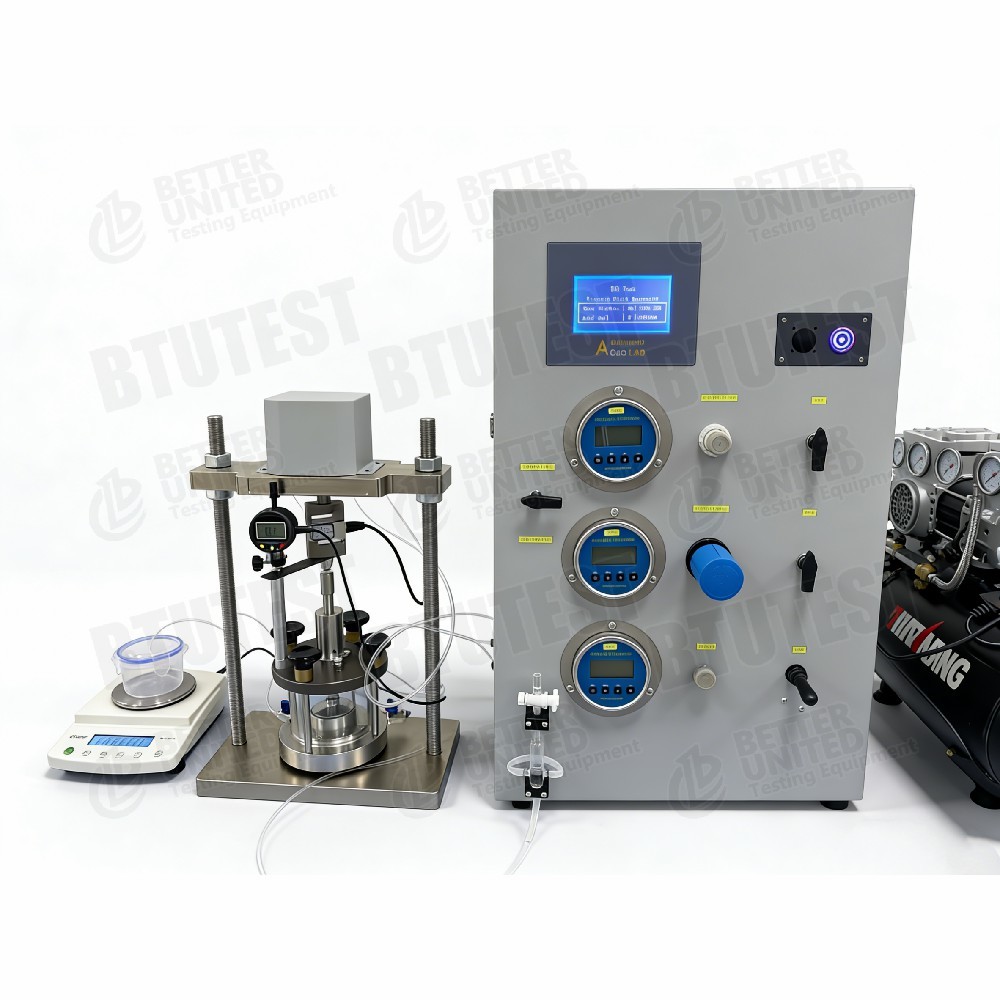

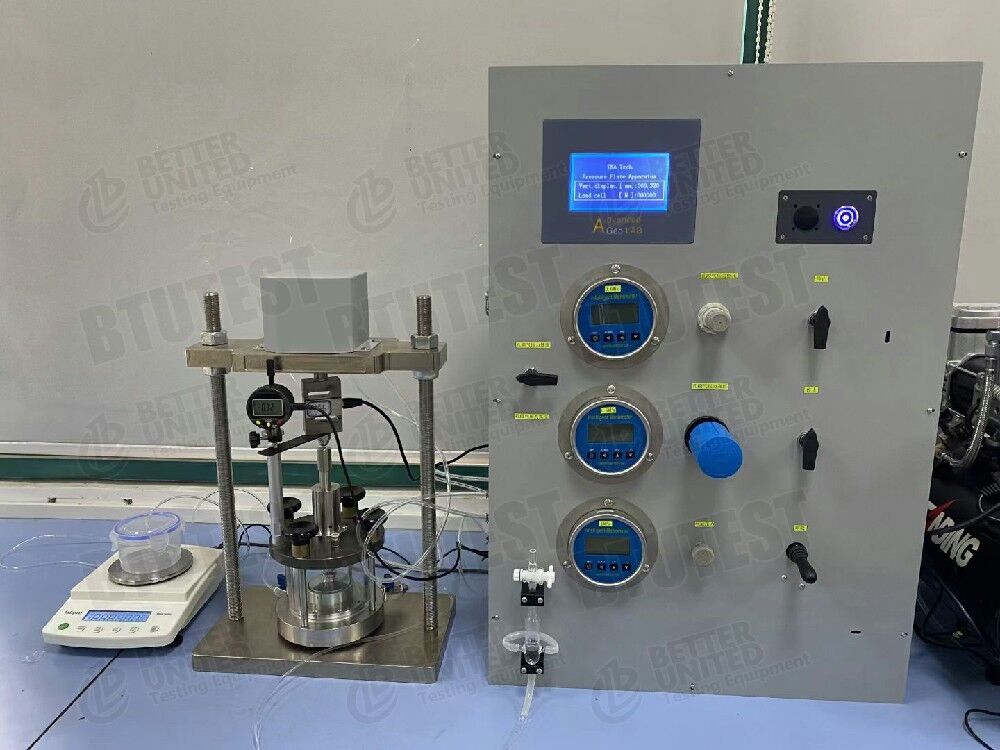

Η σειρά αυτή οργάνων έχει σχεδιαστεί για τη δοκιμή ακόρεστων εδαφών με σκοπό τον προσδιορισμό της καμπύλης χαρακτηριστικών εδάφους-νερού (SWCC)η σχέση μεταξύ της μητρικής αναρρόφησης και της περιεκτικότητας του εδάφους σε νερό (ογκομετρική περιεκτικότητα σε νερό)Η συσκευή χρησιμοποιεί την τεχνική μεταφοράς άξονα για την ακριβή εφαρμογή της μητρικής αναρρόφησης στο δείγμα με έλεγχο της πίεσης του αέρα.με τον τρόπο αυτό λαμβάνεται ένα πλήρες SWCCΧρησιμοποιείται ευρέως στη μη κορεσμένη μηχανική του εδάφους, στην ανάλυση της σταθερότητας της κλίσης, στην πρόβλεψη της εγκατάστασης των θεμελίων και σε συναφείς τομείς.

Διατίθενται δύο μοντέλα:

• ΒΤΕ- SWCC-1(συνήθιστη συσκευή πλάκας πίεσης)
• ΒΤΕ- SWCC-2(προϊόν πίεσης με μεμβράνη χονδροδοντημένου εδάφους), το οποίο διαθέτει μεγαλύτερο εσωτερικό θάλαμο ικανό να χωρέσει πολλαπλούς στοιβαγμένους κεραμικούς δίσκους, κατάλληλο για δοκιμές χονδροδοντημένου εδάφους υψηλής απόδοσης ή χονδροδοντημένου εδάφους.

Πρότυπα δοκιμών

Ο εξοπλισμός είναι κατάλληλος για τα ακόλουθα διεθνή πρότυπα που περιλαμβάνουν μεθόδους δοκιμής πλάκας πίεσης / μεμβράνης πίεσης:

• ΑΣTM D6836(Κανονικές μέθοδοι δοκιμής για τον προσδιορισμό της καμπύλης χαρακτηριστικών του νερού του εδάφους):Η μέθοδος Β (θάλαμος πίεσης με μέτρηση όγκου) και η μέθοδος C (θάλαμος πίεσης με βαρυτική μέτρηση) καλύπτουν το εύρος αναρρόφησης από 0 έως 1500 kPa., το οποίο είναι ακριβώς το εύρος μιας συσκευής πλάκας πίεσης 15 Bar.
• ISO 11274(Ποιότητα του εδάφους ∆ προσδιορισμός των χαρακτηριστικών κατακράτησης νερού ∆ εργαστηριακές μεθόδους): Παράγραφος 4.Το σημείο 4 περιγράφει ειδικά τη χρήση εκχυλίστη πλάκας πίεσης για τον προσδιορισμό της κατακράτησης νερού από το έδαφος σε εύρος πίεσης περίπου 5 έως 1500 kPa..
• ΑΣTM D2325(Κανονική μέθοδος δοκιμής για τις σχέσεις υγρασίας και τριχοειδούς υγρότητας για χοντρά και μεσαία υφή εδάφους με συσκευή με μεμβράνη πίεσης ̇ ιστορικό πρότυπο, που αντικαταστάθηκε από το D6836)
• GB/T 50123‐2019(Πρότυπο για τη μέθοδο γεωτεχνικών δοκιμών ∆ημητήριο δοκιμών μη κορεσμένου εδάφους)

Προδιαγραφές

ΒΤΕ-SWCC-1 (Επιλογή τυποποιημένης πλάκας πίεσης)

ΒΤΕ-SWCC-2 (Απαλλαγή με μεμβράνη πίεσης για το χοντρό σπασμένο έδαφος)

Λεπτομέρειες

• Βασική αρχή (Τεχνική μεταφράσεως άξονα): Η πίεση του αέρα εφαρμόζεται στον θάλαμο πίεσης μέσω ενός ρυθμιστή πίεσης.Επειδή ο κεραμικός δίσκος έχει υψηλή τιμή εισόδου αέρα (15 Bars, υψηλότερη από την εφαρμοσμένη πίεση αέρα), εμποδίζει την διάρρηξη του αέρα επιτρέποντας παράλληλα στο νερό των πόρων να περάσει από τον κεραμικό δίσκο στην γραμμή αποστράγγισης για τη μέτρηση.Αυτή είναι η τυποποιημένη μέθοδος για τον προσδιορισμό SWCC των μη κορεσμένων εδαφών και είναι ευρέως επικυρωμένη..

• Κεραμικός δίσκος υψηλής εισόδου αέρα (15 Bar)Ο κεραμικός δίσκος 15 bar είναι το κρίσιμο στοιχείο της συσκευής.διασφάλιση ότι η πίεση του νερού των πόρων παραμένει σε ατμοσφαιρική πίεση καθ' όλη τη διάρκεια της δοκιμήςΤο BTU-SWCC-2 περιλαμβάνει επίσης κεραμικούς δίσκους 5 Bar για δοκιμές χαμηλότερης ανάσας.

• Σιδηροδρομικό σύστημα αέρος: Εξοπλισμένο με κυλίνδρο αμφίδρομης φόρτωσης (δύναμη 0-5 kN, μετατόπιση 0-50 mm), επιτρέπει την εφαρμογή κάθετου φορτίου υπό συνθήκες K0 (συγκεντρωμένη κατάσταση).Αυτό προσομοιώνει τις συνθήκες στρες in situ για δοκιμές SWCC (SDSWCC) που εξαρτώνται από την πίεση.

• Δύο μετρητές πίεσης και ρυθμιστής: Κλάση 0,25 υψηλής ακρίβειας μετρητής πίεσης και ρυθμιστής με ρυθμιζόμενη πίεση τροφοδοσίας 0-1, 5 MPa εξασφαλίζουν ακριβή έλεγχο της αναρρόφησης.

• Συσκευή μέτρησης όγκου: εύρος 0-200 ml, ακρίβεια ±0,01 ml, μετρά με ακρίβεια την αποστράγγιση δείγματος, επιτρέποντας τον υπολογισμό της μεταβολής της χωρητικότητας της περιεκτικότητας σε νερό.

• Σύστημα οθόνης LCD: Παρουσίαση σε πραγματικό χρόνο της αξιακής δύναμης και της μετατόπισης για εύκολη παρακολούθηση.

• Λογισμικό απόκτησης και επεξεργασίας δεδομένων: Ειδικό λογισμικό καταγράφει αυτόματα την αποστράγγιση έναντι του χρόνου, υπολογίζει τις αλλαγές της περιεκτικότητας σε νερό, παράγει καμπύλες SWCC και παράγει βασικές παραμέτρους (αριθμός εισόδου αέρα, περιεκτικότητα σε υπολειμματικό νερό κλπ.).

• Προαιρετικό σύστημα ελέγχου θερμοκρασίαςΗ θερμοκρασία των υδάτων στο έδαφος μπορεί να αυξηθεί κατά 0,90 °C.

• Σχεδιασμός υψηλής χωρητικότητας (ΒΤΕ- SWCC-2): Ο εσωτερικός θάλαμος μπορεί να διατηρήσει ταυτόχρονα έως και 48 δείγματα δαχτυλιδιών κοπής, βελτιώνοντας δραματικά την αποτελεσματικότητα των δοκιμών παρτίδας.

Εφαρμογή

• Καθορισμός της καμπύλης χαρακτηριστικών εδάφους-νερού (SWCC) των μη κορεσμένων εδαφών (οδούς ξήρανσης και υγροποίησης)
• Μελέτη της σχέσης μεταξύ της μητρικής αναρρόφησης και της περιεκτικότητας του εδάφους σε νερό
• Ανάλυση σταθερότητας κλίσης (η SWCC είναι θεμελιώδης για τη θέσπιση της θεωρίας της ανόρευστης αντοχής κοπής του εδάφους)
• Υποκείμενη ικανότητα και πρόβλεψη καθιέρωσης των θεμελίων (κλειδί παράμετρος στη μη κορεσμένη μηχανική του εδάφους)
• Ανάλυση χαρακτηριστικών διαρροής (καθορισμός της ακόρεστης υδραυλικής αγωγιμότητας)
• Αξιολόγηση της επιρροής των μεταβολών της επιφάνειας των υπόγειων υδάτων στη συμπεριφορά της μηχανικής του εδάφους
• Αξιολόγηση των επιδόσεων των συστημάτων περιτύλιξης χωματερή
• Η υδρομηχανική συμπεριφορά ζεύξης των μη κορεσμένων εδαφών
• Αξιολόγηση της κατακράτησης νερού σε εδάφη που έχουν τροποποιηθεί ή σταθεροποιηθεί με βεντονίτη
• Μελέτες προσαρμογής στις κλιματικές αλλαγές για τις υποδομές

Πλεονεκτήματα

• Ευρύ εύρος αναρρόφησης: Μέγιστη ελεγχόμενη αναρρόφηση 15 Bar (1500 kPa) συμμορφώνεται πλήρως με τις μεθόδους ASTM D6836 B/C, καλύπτοντας το εύρος αναρρόφησης των περισσότερων μη κορεσμένων εδαφών.
• Υψηλής ακρίβειας έλεγχος αναρρόφησης: Το μετρητή πίεσης κλάσης 0,25 και ο ρυθμιστής ακρίβειας παρέχουν την κορυφαία στον κλάδο ακρίβεια ελέγχου της αναρρόφησης.
• Δυνατότητα δοκιμής SWCC που εξαρτάται από την πίεση:Το μοναδικό κατακόρυφο σύστημα πνευματικού φόρτωσης επιτρέπει την εφαρμογή κατακόρυφου φορτίου (0-5 kN) υπό συνθήκες K0, ένα χαρακτηριστικό που δεν είναι διαθέσιμο σε τυποποιημένες συσκευές πλάκας πίεσης.
• Μεγάλο εύρος μετρήσεων όγκου: Πεδίο μέτρησης αποστράγγισης 0-200 ml με ακρίβεια ±0,01 ml, κατάλληλο για διάφορους τύπους εδάφους.
• Παρακολούθηση δεδομένων σε πραγματικό χρόνο: Η οθόνη LCD εμφανίζει την αξιωτική δύναμη και την μετατόπιση για εύκολη παρακολούθηση της δοκιμής.
• Επιλογές πολλαπλών μεγεθών δειγμάτων: Υποστηρίζει Φ61.8mm, Φ70mm, Φ90mm· το μοντέλο με χοντρό κόκκο υποστηρίζει δείγματα Φ150mm ικανοποιεί διαφορετικές απαιτήσεις δοκιμών.
• Υψηλή απόδοση (ΒΤΕ- SWCC-2): Δοκιμάζει έως και 48 δείγματα ταυτόχρονα
• Προαιρετικός έλεγχος θερμοκρασίαςΤο προαιρετικό σύστημα: 0 ­+90°C επιτρέπει τη μελέτη των επιπτώσεων της θερμοκρασίας στη συμπεριφορά του μη κορεσμένου εδάφους.
• Αυτοματοποιημένη συλλογή δεδομένων: Ειδικό λογισμικό υπολογίζει και σχεδιάζει αυτόματα καμπύλες SWCC μειώνει τα σφάλματα χειροκίνητης επεξεργασίας δεδομένων.
• Τυποποιημένη διαδικασία δοκιμής: Συμμορφώνεται πλήρως με τις προδιαγραφές ASTM D6836 και ISO 11274 ∙ τα αποτελέσματα των δοκιμών είναι διεθνώς αναγνωρισμένα.

Τι Να Επιλέξετε

Ύδρευση διαδικασίας

• Προετοιμασία δείγματος: Προετοιμάζεται δείγμα εδάφους του καθορισμένου μεγέθους σύμφωνα με τις τυποποιημένες διαδικασίες, μετράται η αρχική περιεκτικότητα σε νερό και τοποθετείται σε δαχτυλίδι κοπής.
• Πλακέτες από κεραμική κορεσμένη: Να κορεστούν πλήρως οι κεραμικοί δίσκοι υψηλής εισόδου αέρα 15 Bar και να αφαιρεθούν όλες οι φυσαλίδες αέρα.
• Εγκατάσταση δειγμάτων: Τοποθετήστε τον κορεσμένο κεραμικό δίσκο στο κάτω μέρος του θαλάμου πίεσης· τοποθετήστε το δείγμα πάνω από τον κεραμικό δίσκο, εξασφαλίζοντας καλή επαφή.
• Σύνδεση συστήματος αποχέτευσης: Συνδέστε τη γραμμή αποστράγγισης με τη συσκευή μέτρησης όγκου (περίοδος 0-200 ml, ακρίβεια ±0,01 ml).
• Εφαρμόστε πίεση αέρα: Χρησιμοποιώντας τον ρυθμιστή υψηλής ακρίβειας εφαρμόζετε σταδιακά την πίεση αέρα-στόχο (0-1,5 MPa, ελεύθερα ρυθμιζόμενη), η οποία αντιπροσωπεύει την επιθυμητή μητρική αναρρόφηση.
• Μέτρηση αποστράγγισης και προσδιορισμός ισορροπίας: Όταν η αποστράγγιση του δείγματος εδάφους σε αυτή την αναρρόφηση φθάσει στην ισορροπία, καταγράφεται ο σωρευτικός όγκος αποστράγγισης με τη μέτρηση όγκου.Η ισορροπία θεωρείται συνήθως ότι επιτυγχάνεται όταν διαδοχικές μετρήσεις (e.g., σε διάστημα 24 ωρών) μεταβάλλονται κατά λιγότερο από 0,01 ml.
• Αύξηση της αναρρόφησης σταδιακά: Σύμφωνα με το σχέδιο δοκιμής, αυξάνεται σταδιακά η πίεση του αέρα (αύξηση της ανάσας στη μήτρα) και επαναλαμβάνονται τα βήματα 5-6 για να ληφθούν δεδομένα αποστράγγισης σε πολλαπλά σημεία ανάσας.
• Αποφόρτωση και ζύγιση δείγματος: Αφού ολοκληρωθούν όλα τα σημεία αναρρόφησης, απελευθερώνεται η πίεση του αέρα, αφαιρείται το δείγμα και μετριέται η τελική περιεκτικότητα σε νερό.
• Υπολογισμός δεδομένων: Χρησιμοποιώντας τους όγκους αποστράγγισης σε κάθε στάδιο αναρρόφησης, μαζί με την αρχική και την τελική περιεκτικότητα σε νερό, υπολογίζεται με αναδρομή η χωρητική περιεκτικότητα σε νερό (ή βαθμός κορεσμού) σε κάθε σημείο αναρρόφησης.
• Εγκατάσταση καμπύλης SWCC: Χρησιμοποιήστε επαγγελματικό λογισμικό για να πραγματοποιήσετε την προσαρμογή καμπύλης και να λάβετε το πλήρες SWCC.
• Παράμετροι εξαγωγής: Από την καμπύλη SWCC, αντλούνται οι βασικές παραμέτροι: τιμή εισόδου αέρα (AEV), υπολειμματική περιεκτικότητα σε νερό, κλίση της καμπύλης κλπ.
• Δημιουργία εκθέσεων: Καταρτίζεται έκθεση δοκιμής που περιλαμβάνει την καμπύλη SWCC και τις βασικές παραμέτρους.
