αυτόματη διαπερατότητα μεταβλητής κεφαλής διπλής συμμορίας

Περιγραφή προϊόντων

Περιγραφή

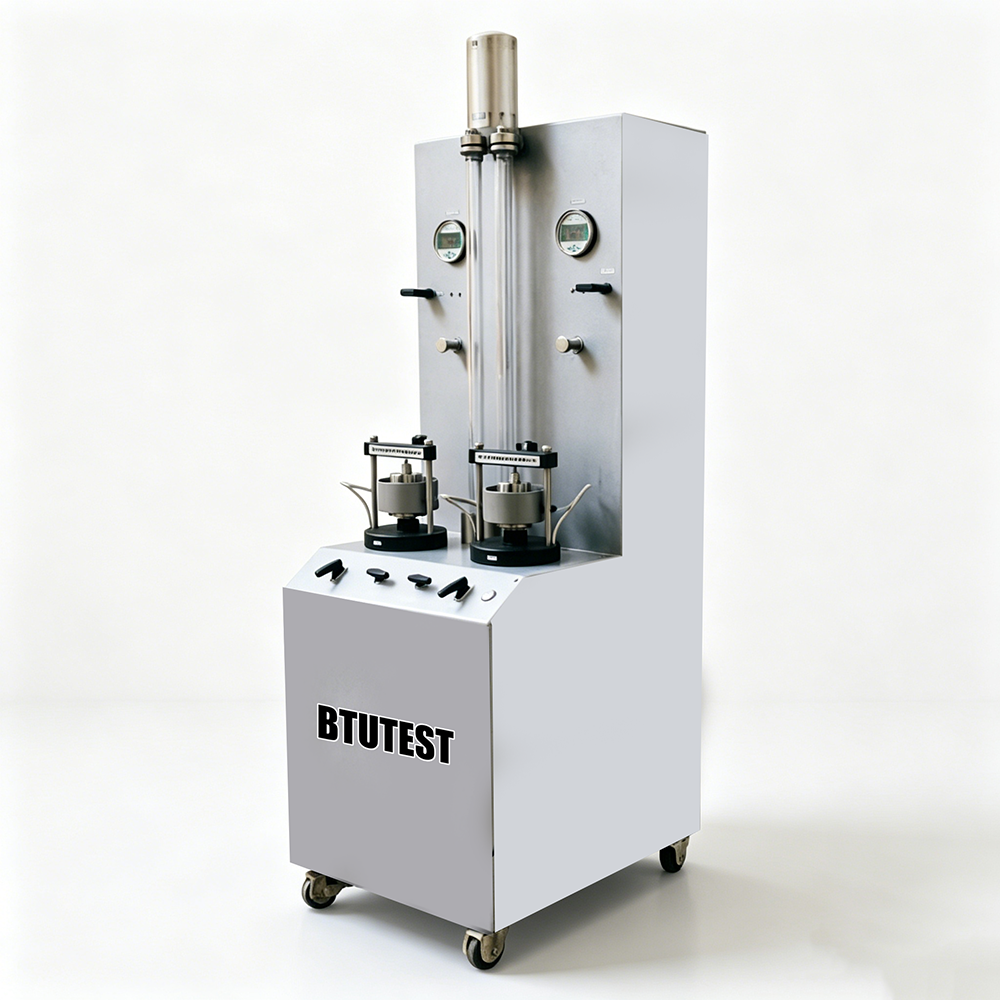

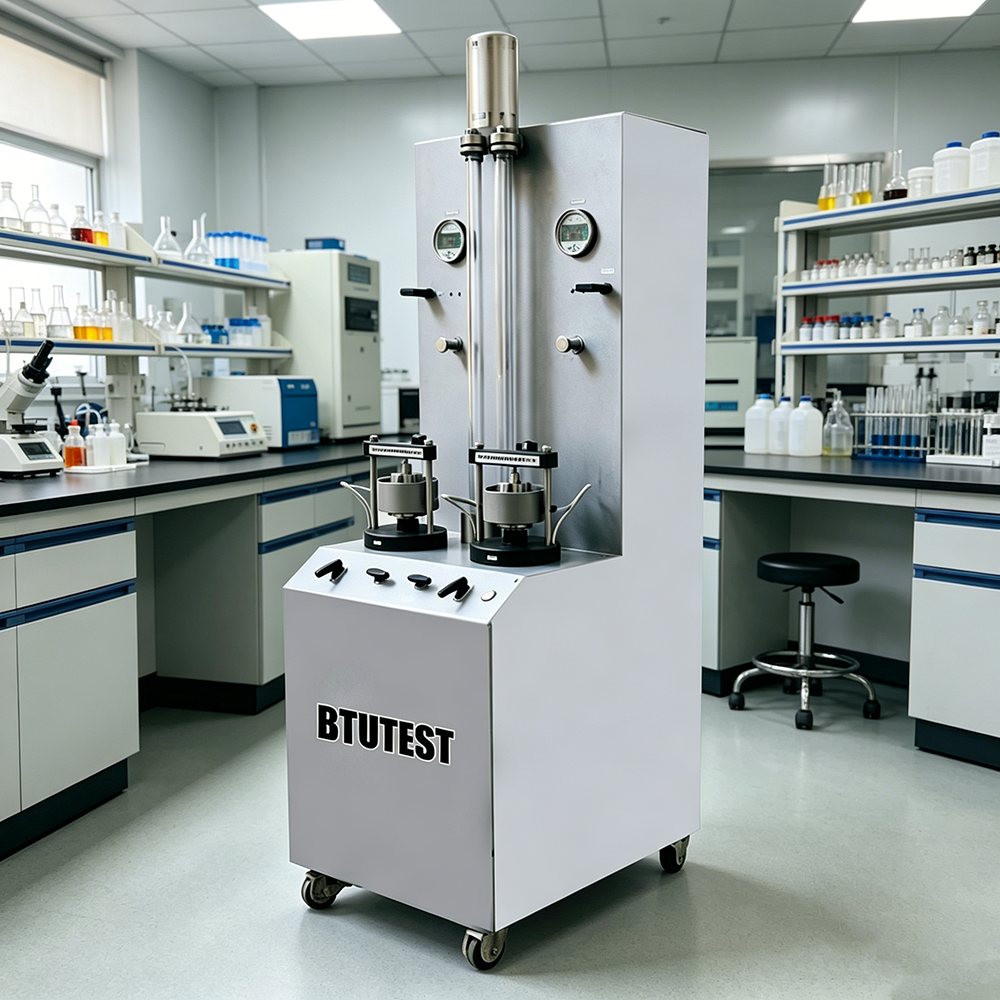

Ο αυτόματος διαμετρητής διπλής ροής μεταβλητής κεφαλής BTU-STC-2AP είναι εργαστηριακή συσκευή που ενσωματώνει δοκιμές στερεοποίησης και διαπερατότητας.Μπορεί ταυτόχρονα να εφαρμόσει πίεση ενοποίησης και πίεση διαρροής, μετρώντας τον συντελεστή διαπερατότητας των δειγμάτων εδάφους με τη μέθοδο της μεταβλητής κεφαλής.Το όργανο περιλαμβάνει ενσωματωμένη μονάδα συλλογής δεδομένων AD 16 bit πολλαπλών καναλιών και ειδικό λογισμικό συλλογής και επεξεργασίας δεδομένωνΤο σύστημα αυτό είναι κατάλληλο για μελέτες διαπερατότητας λεπτόσφαιρων γαιών και ορισμένων χονδροσφαιρικών γαιών.

Πρότυπα δοκιμών

• ΑΣTM D5084(Κανονικές μέθοδοι δοκιμής για τη μέτρηση της υδραυλικής αγωγιμότητας των εδαφών με χρήση μεταβλητής κεφαλής)
• ΑΣTM D2435(Κανονικές μεθόδους δοκιμών για τις μονοδιάστατες ιδιότητες στερεώσεως των εδαφών)
• ISO 17892‐11(Γεωτεχνικές εργαστηριακές δοκιμές ∆ορισμός διαπερατότητας)
• GB/T 50123‐2019(Πρότυπο για τη μέθοδο γεωτεχνικών δοκιμών ∆ δοκιμές διαπερατότητας και σταθεροποίησης με μεταβλητή κεφαλή)

Προδιαγραφές

Λεπτομέρειες

• Σύστημα εφαρμογής πίεσης συμμόρφωσης: Αποτελείται από ρυθμιστή πίεσης, ψηφιακό μετρητή πίεσης LCD, έμβολο πίεσης κυλίνδρου, κύλινδρο, γραμμικό ρουλέν, σύνολο βαλβίδων σφαίρας,και το πλαίσιο αντίδρασης δίνει τη δυνατότητα ακριβούς ελέγχου της πίεσης στερέωσης.
• Κελίδα διαπερατότητας: Περιλαμβάνει δαχτυλίδι κοπής, ανώτερες/κάτω πορώδεις πέτρες, κάλυμμα πίεσης, δαχτυλίδι καθοδήγησης, δαχτυλίδι σφράγισης, δαχτυλίδι συμπίεσης, βίδες στερέωσης, βάση κυττάρων και εξαρτήματα γρήγορης σύνδεσης ∙ πλήρης δομή με καλή σφράγιση.
• Σύστημα εφαρμογής πίεσης διαπερατότητας: Χρησιμοποιεί ρυθμιστή πίεσης, σωλήνα διαπεραμέτρου μετατροπής αέρα-νερού, ψηφιακό μετρητή πίεσης LCD και βαλβίδα σφαίρας που παρέχει σταθερή και ελεγχόμενη πίεση διαρροής.
• Βάση οργάνου: Κατασκευασμένο από λυχνικό μέταλλο, ενσωματώνει την κυψέλη διαπερατότητας, το πλαίσιο φόρτωσης και τον κύλινδρο. Το μπροστινό πάνελ είναι εξοπλισμένο με 6 συγκροτήματα βαλβίδων σφαίρας, κουμπί διακόπτη ρεύματος κλπ.
• Μέτρηση της στάθμης του νερού: Ένας αισθητήρας μεταβολής όγκου (ή αισθητήρας διαφορικής πίεσης) μετρά τις αλλαγές της στάθμης του νερού με εύρος 0·40 cm και ακρίβεια 0,1 cm.
• Εμφάνιση και έλεγχο: Το πάνελ περιλαμβάνει ψηφιακές οθόνες LCD ακριβείας, σωλήνα μέτρησης μετατροπής αέρα-νερού, ρυθμιστή πίεσης και δεξαμενή τροφοδοσίας νερού.
• Συλλογή δεδομένων: Ενσωματωμένη μονάδα απόκτησης 16 bit AD συνδέεται με υπολογιστή μέσω USB, λαμβάνοντας ταυτόχρονα 2 κανάλια μετατόπισης και 2 κανάλια αλλαγής έντασης.
• Σχεδιασμός χαμηλής ισχύος: 24 V συνεχής τροφοδοσία, ≤ 24 W ̇ κατάλληλη για δοκιμές μεγάλης διάρκειας.
• Προαιρετικό αξεσουάρ: Ψηλός αισθητήρας μετατόπισης (0-12,7 mm, ακρίβεια ±0,01 mm) για τη μέτρηση της παραμόρφωσης της στερεώσεως.

Εφαρμογή

• Καθορισμός μεταβλητού συντελεστή διαπερατότητας κεφαλής για λεπτόσφαιρα εδάφη (γλύκες, λάσπη) και ορισμένα αμμώδη εδάφη
• Συνδυασμένες δοκιμές διαπερατότητας με σταθεροποίηση για τη μελέτη της επίδρασης της πίεσης στην διαπερατότητα
• Αξιολόγηση των χαρακτηριστικών διαρροής για πυρήνες φράγματος, οδικές πλατφόρμες και αδιαπέραστα υλικά
• Αυτοματοποιημένη διδασκαλία και έρευνα σε πανεπιστημιακά και θεσμικά γεωτεχνικά εργαστήρια
• Η απόκτηση παραμέτρων διαπερατότητας των στρωμάτων του εδάφους στις γεωτεχνικές έρευνες τοποθεσίας

Πλεονεκτήματα

• Σχεδιασμός διπλής οδού: Δοκιμάζει δύο δείγματα ταυτόχρονα, βελτιώνοντας την αποτελεσματικότητα και εξοικονομώντας χρόνο.
• Ενσωματωμένη σταθεροποίηση + διαπερατότητα: Επιτρέπει την εφαρμογή πίεσης ενοποίησης για την προσομοίωση των συνθηκών στρες in situ πριν από τη δοκιμή διαπερατότητας, η οποία είναι πιο αντιπροσωπευτική των πραγματικών συνθηκών πεδίου.
• Υψηλής αυτοματοποίησης: Ενσωματωμένη μονάδα απόκτησης + λογισμικό καταγράφει αυτόματα τις αλλαγές της στάθμης του νερού και την παραμόρφωση της στερεώσεως, μειώνοντας το ανθρώπινο σφάλμα.
• Ευρύ εύρος μέτρησης της στάθμης του νερού: 0 ∆40 cm με ακρίβεια 0,1 cm ∆ πληροί τις απαιτήσεις δοκιμής μεταβλητής κεφαλής.
• Ακριβής έλεγχος πίεσης: Χρησιμοποιεί ψηφιακούς μετρητές πίεσης LCD, ρυθμιστές πίεσης και κυλίνδρους
• Χαμηλή ισχύς και ασφαλή: 24 V παροχή συνεχούς ρεύματος, χαμηλή κατανάλωση ∙ κατάλληλη για μακροχρόνια εργαστηριακή λειτουργία.
• Ευέλικτες επιλογές: Προαιρετικοί αισθητήρες μετατόπισης υψηλής ακρίβειας για ταυτόχρονη μέτρηση συμπίεσης ενοποίησης.

Τι Να Επιλέξετε

Ύδρευση διαδικασίας

• Προετοιμασία δείγματος: Προετοιμάζεται δείγμα εδάφους φ61,8 mm × 40 mm (ή 20 mm) σύμφωνα με τις τυποποιημένες διαδικασίες.
• Εγκατάσταση δειγμάτων: Τοποθετήστε το δείγμα στο κύτταρο διαπερατότητας (αλυσίδα κοπής + επάνω/κάτω πορώδεις πέτρες), εγκαταστήστε τα εξαρτήματα σφράγισης και σφίξτε.
• Σύνδεση συστήματος: Συνδέστε το σύστημα πίεσης ενοποίησης, το σύστημα πίεσης διαπερατότητας, τον αισθητήρα επιπέδου νερού και τον προαιρετικό αισθητήρα μετατόπισης.
• Εφαρμόστε πίεση ενοποίησης: Ρυθμίστε την επιθυμητή πίεση στερεώσεως (0-800 kPa) χρησιμοποιώντας τον ρυθμιστή πίεσης· αφήστε το δείγμα να στερεωθεί κάτω από την καθορισμένη πίεση, καταγράφοντας τη συμπίεση.
• Εφαρμόστε πίεση διαπερατότηταςΜετά την σταθεροποίηση της στερεώσεως, ρυθμίζεται η πίεση διαπερατότητας (0 ̇ 200 kPa) και ξεκινά η δοκιμή διαπερατότητας της μεταβλητής κεφαλής.
• Συλλογή δεδομένων: Το λογισμικό καταγράφει αυτόματα την πτώση της στάθμης του νερού (ή τις ενδείξεις της αλλαγής όγκου του αισθητήρα) σε σχέση με το χρόνο, και προαιρετικά καταγράφει τις αλλαγές της μετατόπισης.
• Υπολογισμός συντελεστή διαπερατότητας: Το λογισμικό υπολογίζει αυτόματα τον συντελεστή διαπερατότητας χρησιμοποιώντας τον τύπο της μεταβλητής κεφαλής.
• Δημιουργία αναφοράς: Καταρτίζεται έκθεση δοκιμής που περιλαμβάνει καμπύλες κατά τη διάρκεια της στάθμης του νερού, αποτελέσματα του συντελεστή διαπερατότητας και δεδομένα παραμόρφωσης ενοποίησης.
