Συσκευή αυτόματης ακόρεστης άμεσης διάτμησης

Περιγραφή προϊόντων

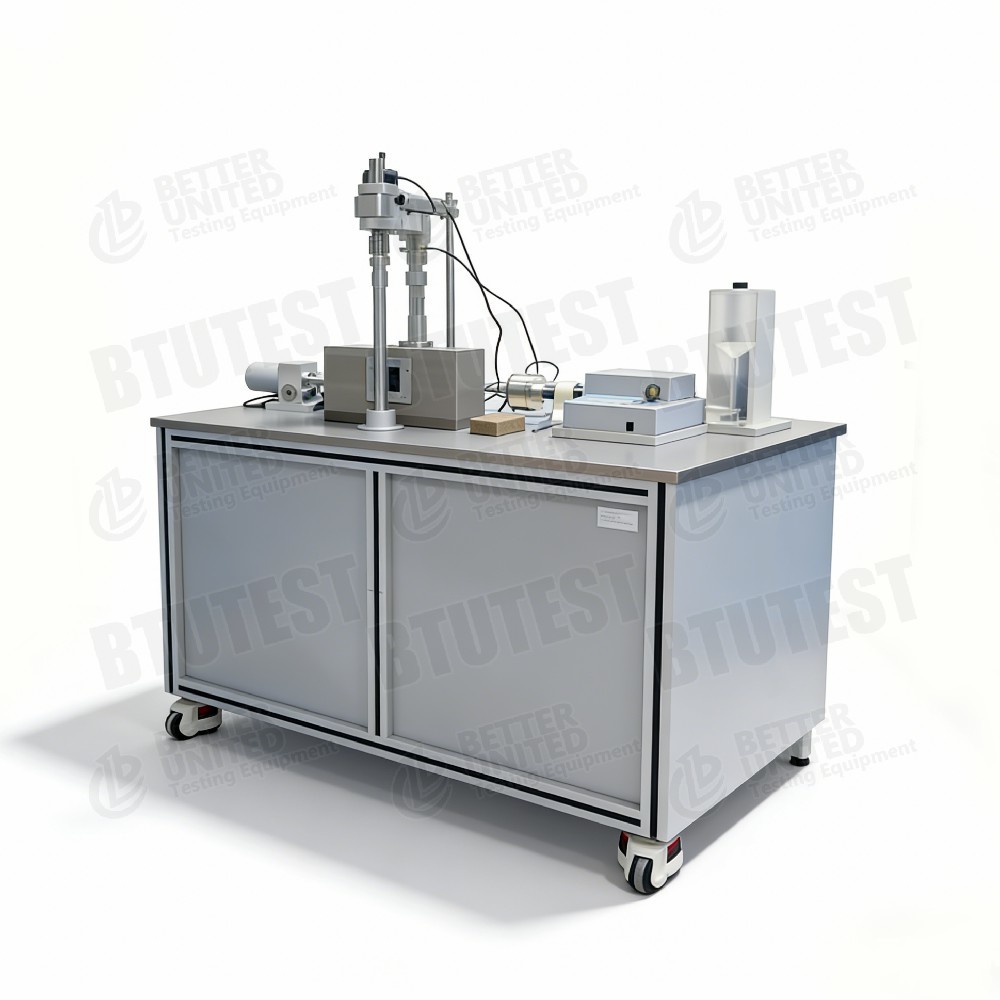

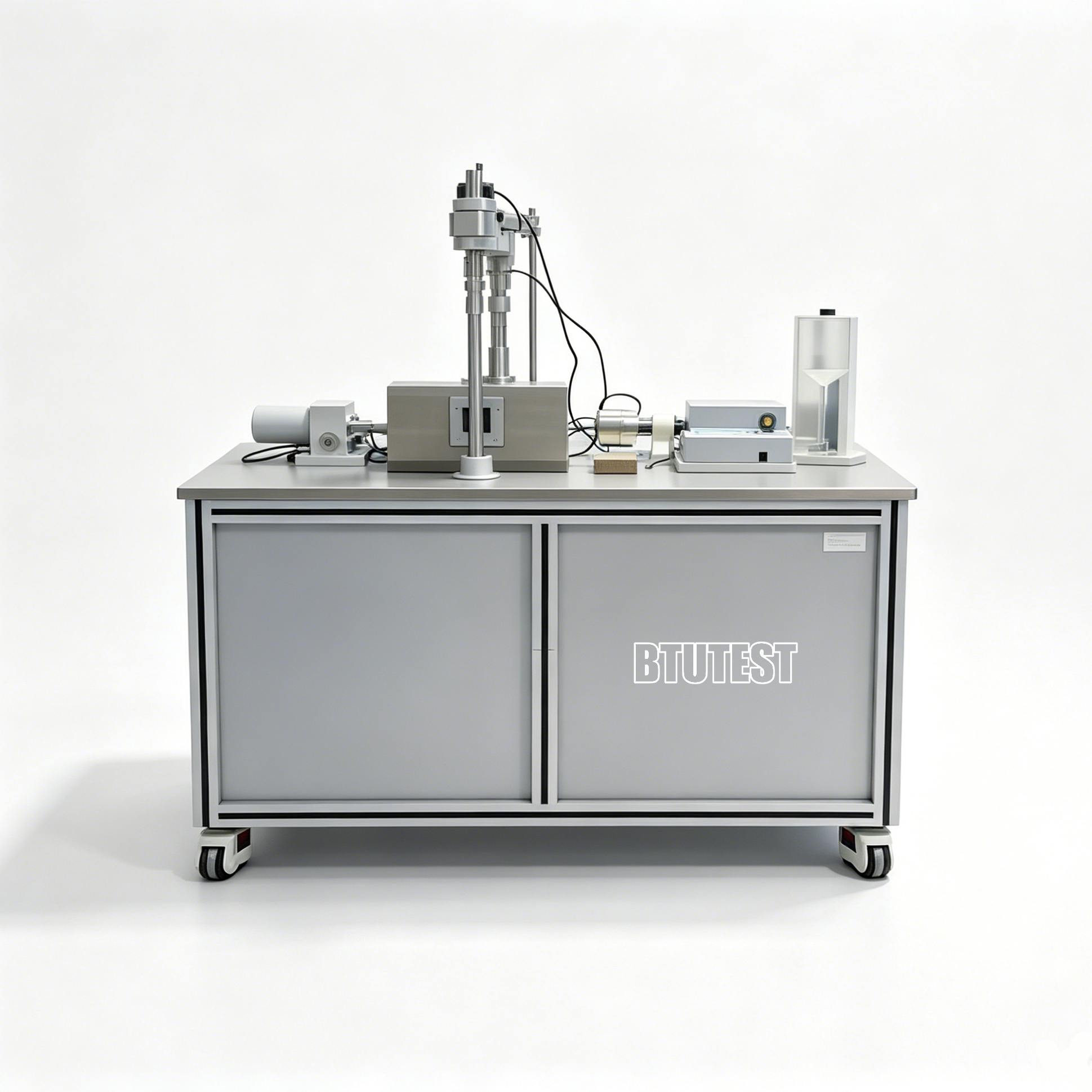

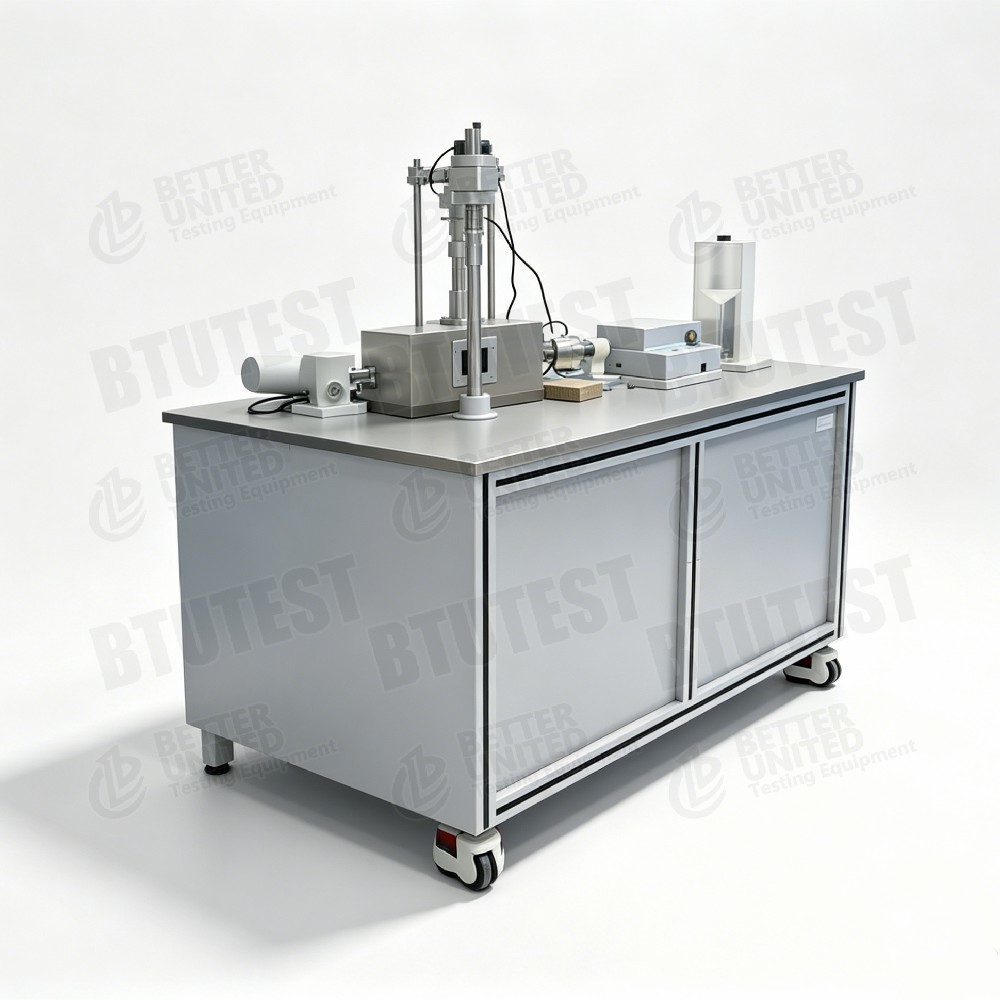

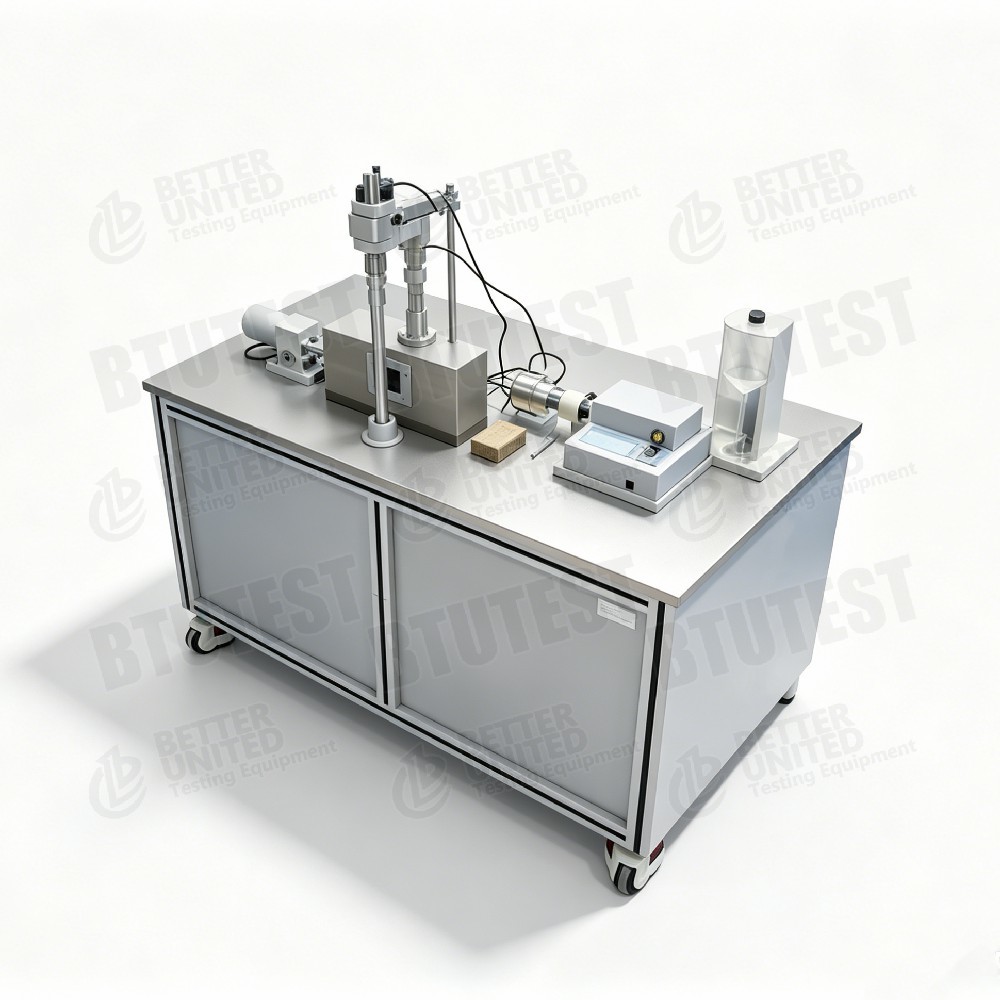

Πλήρως αυτόματη μη κορεσμένη άμεση μηχανή κοπής

Περιγραφή

Ο εξοπλισμός αυτός είναιΜηχανές ακατανθρεπτικής άμεσης κοπής πλήρως αυτόματες, μοντέλαΒΤΕ-2UκαιΒΤΕ-2UM, χρησιμοποιείται για τον προσδιορισμό των παραμέτρων αντοχής κοπής των μη κορεσμένων εδαφών υπό διαφορετικές συνθήκες αναρρόφησης.είναι εξοπλισμένο με αισθητήρες υψηλής ακρίβειας και συσκευή αυτόματης διάλυσης φυσαλίδων, και υποστηρίζει τον έλεγχο της θερμοκρασίας ως επιλογή.

ΚύριαFΤρόφιμα:

• Μέγεθος δείγματος: Ø61,8 × H20 mm (άλλα μεγέθη προαιρετικά).
• Κανονικό φορτίο: 2U ∙ 0-400 kPa αυτόματο έλεγχο· 2UM ∙ 0-3200 kPa αυτόματο έλεγχο.
• Κανονική μετατόπιση: 0-12,7 mm, ακρίβεια 0,003 mm, ανάλυση 0,001 mm.
• Οριζόντια δύναμη κοπής: 2U ± 5 kN κύτταρα φορτίου· 2UM ± 10 kN κύτταρα φορτίου, ακρίβεια ± 0,1% FS.
• Ταχύτητα κοπής: 0,0001-6 mm/min, ρυθμιστική στάση.
• Πίεση νερού από πόρους: 0-0,1 MPa, ακρίβεια 0,1 kPa, ανάλυση 0,1 kPa.
• Πίεση αέρα από πόρους: 0-0,9 MPa, ακρίβεια 1 kPa.
• Μέτρηση της αλλαγής όγκου: 0-100 ml, ακρίβεια ±0,01 ml, ανάλυση 0,001 ml.
• Κεραμικός δίσκος: 500 kPa υψηλής εισόδου αέρα, εισαγόμενος από τις ΗΠΑ.
• Μέθοδος ελέγχου: πληκτρολόγιο μεμβράνης 16 πλήκτρων + LCD 240×128.
• Λογισμικό απόκτησης και επεξεργασίας: Περιλαμβάνει λογισμικό καταγραφής δεδομένων και λογισμικό Windows.
• Ιδιαίτερο χαρακτηριστικό: Ολότελα αυτόματη συσκευή πλύσης διάχυτου αέρα για την πλύση φυσαλίδων κάτω από τον κεραμικό δίσκο και τη μέτρηση του όγκου του διάχυτου αέρα.
• Προαιρετικό: Σύστημα ελέγχου θερμοκρασίας (5-40 °C).

Πρότυπα δοκιμών (διεθνείς)

ΑΣTM D3080(Δοκιμή άμεσης κοπής)

ΑΣTM D5298(Μέτρηση αναρρόφησης)

ΑΣTM D6836(Μεθόδοι δοκιμής ακόρεστου εδάφους, συμπεριλαμβανομένης της τεχνικής μεταφοράς άξονα)

ISO 17892‐10(Δοκιμή άμεσης κοπής)

BS 1377-7(Δοκιμή άμεσης κοπής)

ΑΣTM D7608(Απομείουσα ανθεκτικότητα ‡ για αναφορά)

Ο εξοπλισμός ελέγχει τη μητρική αναρρόφηση με τη μέθοδο μεταφοράς άξονα και πληροί τις βασικές απαιτήσεις των προαναφερθέντων προτύπων για τη δοκιμή ακόρεστων εδαφών.

Προδιαγραφές

Λεπτομέρειες

• Τεχνική μεταφοράς άξοναΗ πίεση του αέρα στους πόρους (ua) εφαρμόζεται με διατήρηση της πίεσης του νερού στους πόρους (u_w = 0 ή ελεγχόμενη), επιτρέποντας τον ανεξάρτητο έλεγχο της μητρικής αναρρόφησης s = ua ?? u_w.
• Κεραμικός δίσκος υψηλής εισόδου αέραΗ τιμή εισόδου αέρα 500 kPa (εισαγόμενη), ικανή να ελέγχει την αναρρόφηση στην περιοχή 0-500 kPa, καλύπτοντας τις περισσότερες ανάγκες δοκιμής ακόρεστων εδαφών.
• Συσκευή διάχυτης πλύσης αέρα- πλήρως αυτόματο περιοδικό ξεπλύσιμο των φυσαλίδων αέρα που συσσωρεύονται κάτω από τον κεραμικό δίσκο, αποτρέποντας την απόφραξη των οδών νερού και εξασφαλίζοντας σταθερό έλεγχο της αναρρόφησης·επίσης μετρά τον όγκο του διάχυτου αέρα για τη διόρθωση της αποστράγγισης.
• Διαφορά κανονικού φορτίουΕπικεφαλής
• 2U: μέγιστη κανονική πίεση 400 kPa, κατάλληλη για ρηχά ακόρεστα εδάφη ή δοκιμές χαμηλής πίεσης.
• 2UM: μέγιστη κανονική πίεση 3200 kPa, μπορεί να προσομοιώσει βαθιά ακόρεστα εδάφη ή συνθήκες υψηλής πίεσης.
• Οριζόντια δύναμη κοπής∆ 2U: 5 kN (μέγιστη πίεση κοπής ~ 1,67 MPa) · 2UM: 10 kN (~ 3,3 MPa), κατάλληλο για εδάφη υψηλής αντοχής ή με χοντρό κόκκο.
• Μέτρηση όγκου υψηλής ακρίβειαςΗ ανάλυση της αλλαγής όγκου 0,001 ml, ιδανική για την παρακολούθηση μικρών αλλαγών αποστράγγισης/απορρόφησης σε ακόρεστα εδάφη.
• Επιλογή ελέγχου θερμοκρασίας- σύστημα 5-40 °C για τη μελέτη των επιπτώσεων της θερμοκρασίας στην ανόρεστη αντοχή του εδάφους.
• Λογισμικές λειτουργίεςΟδηγίες για την αξιολόγηση των επιπτώσεων της χρήσης της τεχνολογίας της ηλεκτρονικής ενέργειας

Εφαρμογή

• Σταθερότητα μη κορεσμένης κλίσης️ Καθορισμός c′, φ′, φb υπό διαφορετικές καθαρές κανονικές πιέσεις και αναρρόψεις για την ανάλυση κατολισθήσεων που προκαλούνται από βροχές.
• Επεκτεινόμενα και αναδιπλούμενα εδάφηΗ μελέτη της επίδρασης των αλλαγών της αναρρόφησης (περιεκτικότητας σε νερό) στην αντοχή κοπής.
• Καλύμματα χωματερών∆ΑΝΟΜΗ ΤΗΣ ΜΕΧΑΝΙΚΗΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
• Υπόβαθμοι και θεμέλια∆ΑΝΕΙΡΕΙΣΤΗΣΕΙΣ ∆ΙΚΑΙΡΩΣΗΣ
• Βαθιά ακόρεστα εδάφηΤο μοντέλο 2UM μπορεί να προσομοιώσει φυσιολογικές πιέσεις έως 3,2 MPa, κατάλληλες για βαθιά στρώματα εδάφους ή υψηλές πλημμύρες.
• Μελέτες επιπτώσεων θερμοκρασίας- Προαιρετικό σύστημα ελέγχου της θερμοκρασίας για τη μελέτη της ζεύξης θερμοκρασίας-αναρρόφησης-δύναμης (π.χ. γεωθερμική, απορρίμματα πυρηνικών).

Πλεονεκτήματα

• Πλήρως αυτόματο έλεγχο ρουφήγησηςΗ μετατροπή άξονα σε συνδυασμό με μια αυτόματη διάχυτη συσκευή πλύσης αέρα εξασφαλίζει μακροχρόνια σταθερό έλεγχο της αναρρόφησης.
• Μέτρηση υψηλής ακρίβειας∆ιατόπιση 0,001 mm, μεταβολή όγκου 0,001 mL, πίεση νερού των πόρων 0,1 kPa ∆ανέκτηση των απαιτήσεων έρευνας.
• Δύο μοντέλα καλύπτουν ευρύ φάσμα στρες- 400 kPa για τα συμβατικά ακόρεστα εδάφη, 3200 kPa για τα βαθιά εδάφη υψηλής έντασης.
• Επιλογή υψηλής δύναμης κοπήςΤο 2UM παρέχει οριζόντια δύναμη 10 kN για δοκιμές σε εδάφη υψηλής αντοχής ή χοντρά.
• Αυτόματη διάχυτη πλύση αέρα∆ Εξάλειψη της χειροκίνητης παρέμβασης, διασφάλιση της συνέχειας των δοκιμών και βελτίωση της αξιοπιστίας των δεδομένων.
• Μέτρηση όγκου υψηλής ανάλυσης∙ 0,001 mL καταγράφει με ακρίβεια μικρές αλλαγές όγκου κατά τη διάρκεια της αποστράγγισης/απορρόφησης.
• Επιλογή ελέγχου θερμοκρασίας∆ Προαιρετική μονάδα 5-40 °C για τη μελέτη της ζεύξης θερμοκρασίας-αναρρόφησης-δύναμης.
• Εύκολη λειτουργίαΤο πλήκτρο με μεμβράνη + οθόνη LCD, με λογισμικό Windows για πλήρως αυτοματοποιημένες διαδικασίες δοκιμών.

Τι Να Επιλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμής:

Σημείωση: Εάν απαιτείται διαφορετικό μέγεθος δείγματος (εκτός από Ø61,8 mm), μπορούν να παραγγελθούν ειδικά κουτιά κοπής από τον κατασκευαστή.

Ύδρευση διαδικασίας

Παράδειγμα:Δοκιμή άμεσης κοπής μη κορεσμένων (ενσωματωμένη αποστράγγιση, που ελέγχει την καθαρή κανονική πίεση και την αναρρόφηση)χρησιμοποιώντας BTU-2U ή 2UM.

• Παρασκευή κεραμικών δίσκων

Το κεραμικό δίσκο 500 kPa υποβάλλεται σε βρύση σε αέρα και εφαρμόζεται κενό για κορεσμό (απομακρύνονται οι φυσαλίδες αέρα).

Τοποθετήστε τον κεραμικό δίσκο στη βάση του κουτιού κοπής, εξασφαλίζοντας μια καλή σφραγίδα.

• Προετοιμασία δείγματος

Κόψτε αδιάσπαστο ακόρεστο έδαφος ή προετοιμάστε επανασχηματισμένο δείγμα χρησιμοποιώντας δαχτυλίδι κοπής Ø61,8×20 mm.

Μέτρηση αρχικής περιεκτικότητας σε νερό και πυκνότητας.

• Εγκατάσταση δειγμάτων

Τοποθετήστε το δείγμα στον κεραμικό δίσκο και στη συνέχεια τοποθετήστε πορώδη πέτρα και πλάκα φόρτωσης.

Συγκεντρώστε το πάνω κουτί κοπής και τοποθετήστε το σύνολο στον μηχανισμό άμεσης κοπής.

Συνδέστε τη γραμμή πίεσης αέρα των πόρων (στο πάνω μέρος του κουτιού κοπής) και τον αισθητήρα πίεσης νερού των πόρων (κάτω από τον κεραμικό δίσκο).

Συνδέστε το σύστημα μέτρησης της αλλαγής όγκου (στη γραμμή αποστράγγισης).

• Εφαρμόστε αναρρόφηση

Εφαρμόζεται πίεση αέρα στόχου (π.χ. 100 kPa) μέσω του ρυθμιστή πίεσης αέρα των πόρων.

Η γραμμή αποχέτευσης είναι ανοιχτή στην ατμόσφαιρα, έτσι ώστε η μητρική αναρρόφηση s = ua = 100 kPa.

Ξεκινάτε την αυτόματη συσκευή εξάντλησης διάχυτου αέρα (περιοδική εξάντληση), καταγράφετε την αλλαγή του όγκου μέχρι να σταθεροποιηθεί η αποστράγγιση.

• Εφαρμόζεται καθαρή κανονική πίεση

Εφαρμόζεται ο στόχος καθαρής κανονικής τάσης σ_net (π.χ. 200 kPa) μέσω του συστήματος αυτόματης κανονικής φόρτισης.

Συνολική κανονική τάση σ = σ_net + ua = 300 kPa.

Καταγράψτε την κανονική μετατόπιση μέχρι να σταθεροποιηθεί η ενοποίηση.

• Ρυθμισμένες παραμέτρους κοπής

Στο λογισμικό, ορίζεται ταχύτητα κοπής (π.χ. 0,02 mm/min για αργή κοπή ή 0,8 mm/min για γρήγορη κοπή).

Ορίστε το όριο μετατόπισης κοπής (π.χ. 6 mm).

Επιλέξτε “μοντέλο πρότυπης κοπής” ή “μοντέλο γρήγορης κοπής”.

• Ξεκινήστε την κοπή

Ξεκινήστε τον οριζόντιο κινητήρα βήματος για να μετακινήσετε το κουτί κοπής.

Το λογισμικό καταγράφει την οριζόντια δύναμη κοπής, την οριζόντια μετατόπιση, τη φυσιολογική μετατόπιση, την αλλαγή όγκου, την πίεση νερού των πόρων και τον χρόνο σε πραγματικό χρόνο.

Σχηματισμός καμπύλης μετατόπισης τάσης από το κούρεμα.

• Κατάσταση διακοπής

Σταματάει αυτόματα όταν επιτυγχάνεται η προκαθορισμένη μετατόπιση της κοπής ή μετά από σαφή πτώση κορυφής της τάσης κοπής.

• Αποσυναρμολόγηση και καθαρισμός

Απαλλαγή φυσιολογικής δύναμης, απελευθέρωση πίεσης αέρα πόρων.

Αφαιρέστε το δείγμα, καθαρίστε το κουτί κοπής και τον κεραμικό δίσκο.

Ενεργοποιήστε τη συσκευή εξάντλησης για να καθαρίσετε τις γραμμές κάτω από τον κεραμικό δίσκο.

• Επεξεργασία δεδομένων

Το λογισμικό υπολογίζει την κορυφαία τάση κοπής (ή την υπολειπόμενη τάση κοπής).

Για σταθερή αναρρόφηση και μεταβαλλόμενη καθαρή κανονική πίεση, διαγράφεται ο περίβλημα Mohr-Coulomb για να ληφθούν οι παράμετροι αποτελεσματικής αντοχής στην πίεση c′ και φ′.

Για σταθερή καθαρή κανονική πίεση και μεταβλητή αναρρόφηση, υπολογίζεται φb.

Δημιουργήστε έκθεση δοκιμής.

Σύνοψη:Τα BTU-2U/2UM είναι πλήρως αυτόματες μη κορεσμένες συσκευές άμεσης κοπής που χρησιμοποιούν μετατροπή άξονα για τον έλεγχο της αναρρόφησης, εξοπλισμένες με αυτόματη διάχυτη συσκευή πλύσης αέρα και αισθητήρες υψηλής ακρίβειας.Το 2U είναι κατάλληλο για συμβατικά ακόρεστα εδάφη (μέγιστοΗ 2UM είναι σχεδιασμένη για υψηλής έντασης βαθιά ακόρεστα εδάφη (μέγιστο 3200 kPa).,Η επιλογή θα πρέπει να βασίζεται κυρίως στο απαιτούμενο εύρος φυσιολογικής πίεσης και την ικανότητα δύναμης κοπής.
