σύστημα δοκιμής στήλης συντονισμού

Περιγραφή προϊόντων

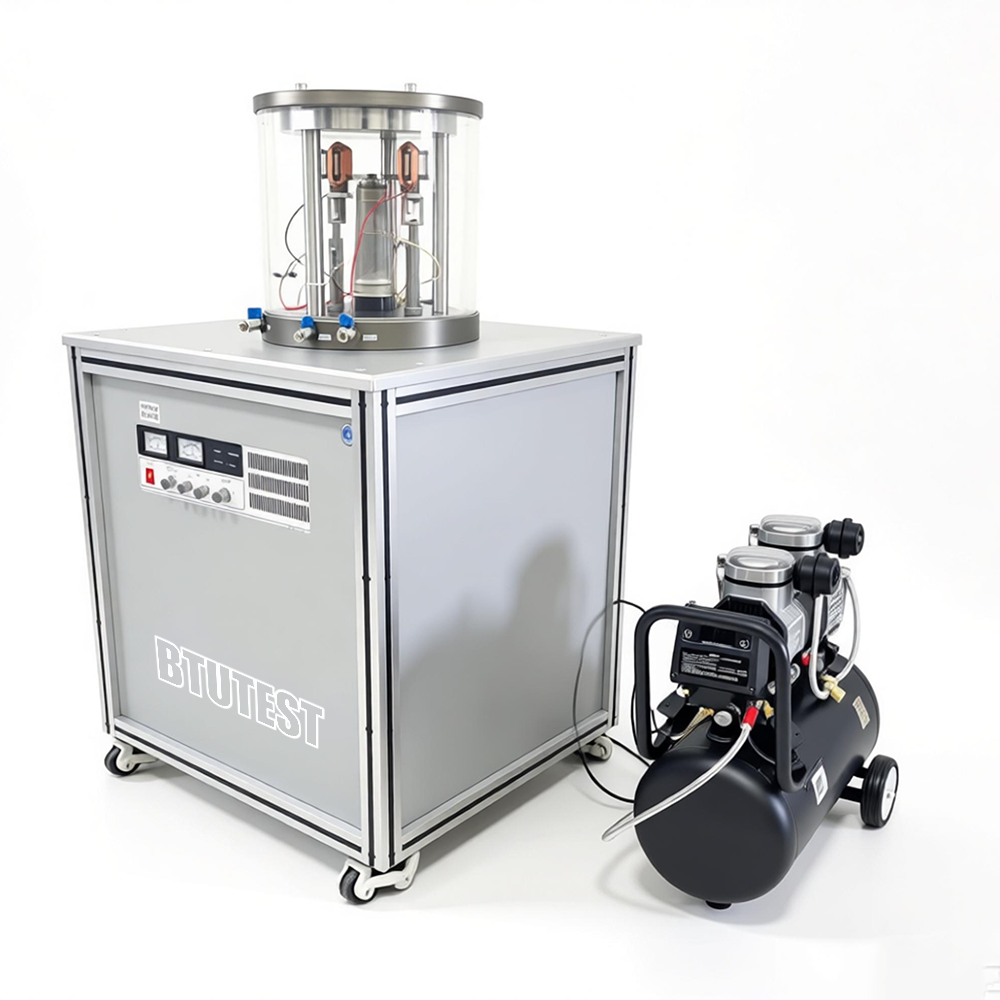

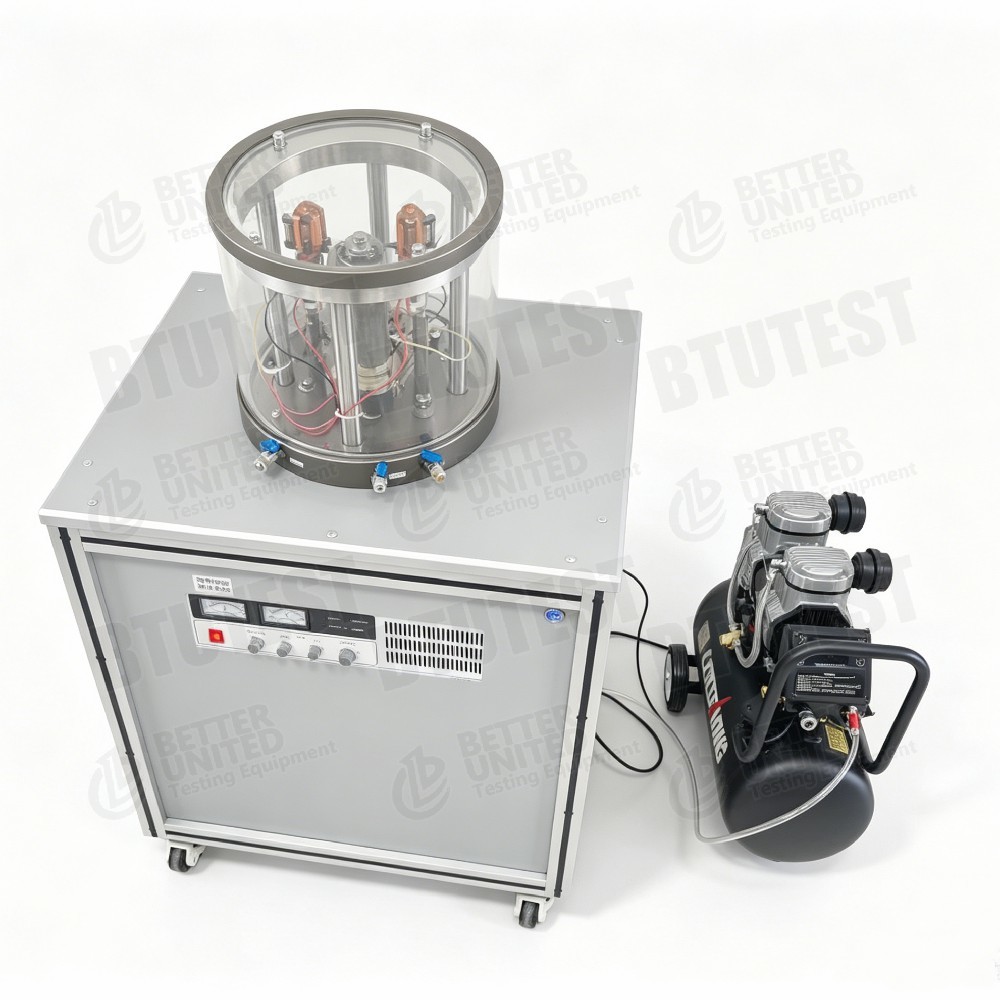

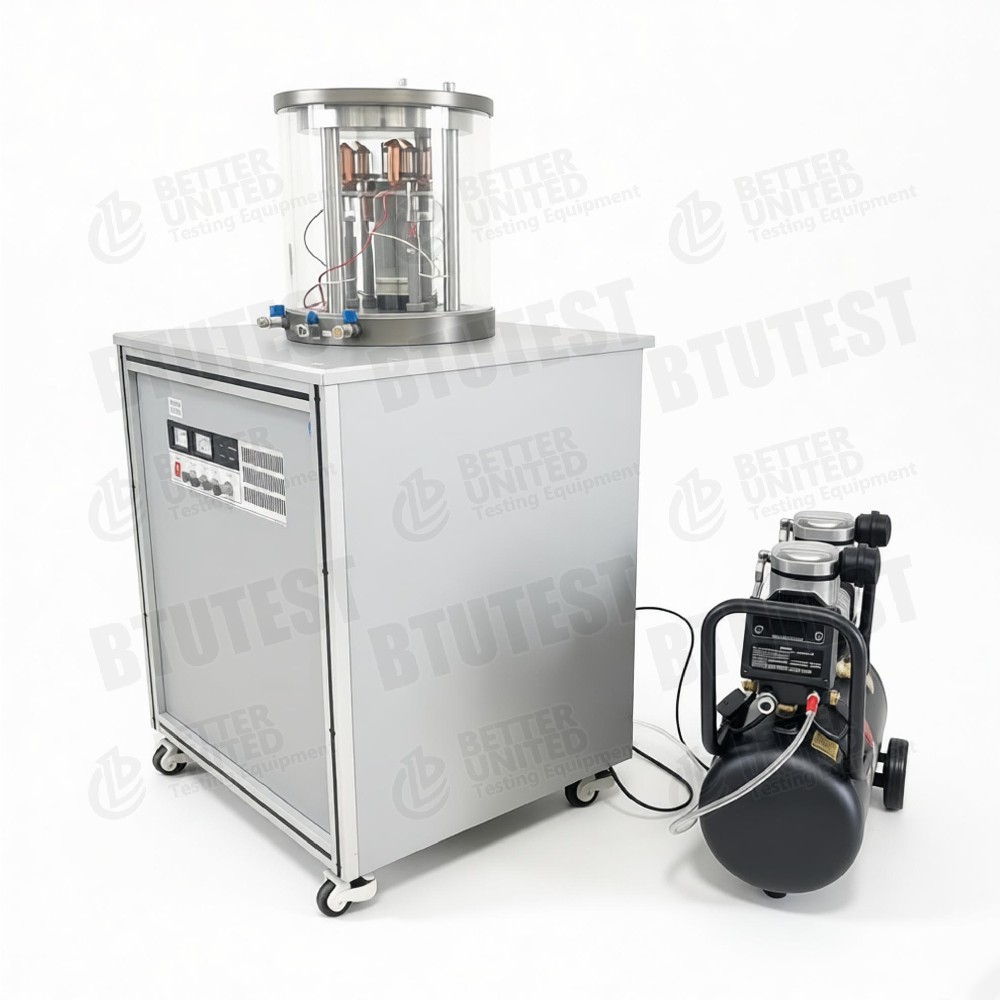

Σύστημα δοκιμών συντονισμένης στήλης

1. Περιγραφή

Το BTU-RCA-1 είναι ασύστημα δοκιμής στήλης συντονισμούπου εφαρμόζει κυκλική στρεπτική δύναμη σε ένα δείγμα εδάφους για τη μέτρηση τουδυναμικός συντελεστής ελαστικότητας, συντελεστής διάτμησης και λόγος απόσβεσηςτου εδάφους υπό συνθήκες μικρής παραμόρφωσης (10-6 ~ 10-4). Το σύστημα χρησιμοποιεί ηλεκτρομαγνητική διέγερση και ελέγχεται πλήρως από υπολογιστή για την πίεση του στοιχείου και τη δυναμική ροπή. Μπορεί να εκτελέσει συμβατική τριαξονική ενοποίηση κορεσμένων εδαφών καθώς και δοκιμές στηλών συντονισμού.

2. Πρότυπα δοκιμής

Με βάση τις γενικές προδιαγραφές δοκιμής στήλης συντονισμού, το σύστημα πληροί τα ακόλουθα πρότυπα:

•ASTM D4015(Τυπική μέθοδος δοκιμής για το μέτρο διάτμησης και τον λόγο απόσβεσης με τη μέθοδο συντονιστικής στήλης)

•ASTM D3999(Μέθοδος δοκιμής για τις δυναμικές ιδιότητες του εδάφους υπό κυκλική φόρτιση)

•JG/T 120-2007(Κινεζικό Πρότυπο Κατασκευαστικής Βιομηχανίας – Συσκευή Αντηχητικής Στήλης)

•BS EN ISO 17892-9(Γεωτεχνική εργαστηριακή δοκιμή – Κυκλική τριαξονική και συντονισμένη στήλη)

3. Προδιαγραφή

4. Λεπτομέρεια

•Θάλαμος πίεσης: Μέγιστη πίεση 1,5 MPa, κατάλληλη για τριαξονική σταθεροποίηση μέσης προς χαμηλή πίεση και δοκιμές στήλης συντονισμού κορεσμένων εδαφών.

•Έλεγχος πίεσης κυττάρων: Η πνευματική φόρτιση με σερβοαναλογική βαλβίδα υψηλής ακρίβειας επιτρέπει την αυτόματη ρύθμιση από 0 έως 0,9 MPa, ακρίβεια ±0,1% FS

•Σύστημα διέγερσης: Ηλεκτρομαγνητική στρεπτική διέγερση με 4 σετ πηνίων, που δημιουργεί υψηλό μαγνητικό πεδίο και μετάδοση κίνησης υψηλής τάσης για μεγάλο εύρος συχνοτήτων (έως 300 Hz).

•Αισθητήρας: Ενσωματωμένο ισορροπημένο επιταχυνσιόμετρο (σταθερό), που εξαλείφει την εξωτερική προσκόλληση και βελτιώνει την επαναληψιμότητα και την προστασία από τον θόρυβο.

•Απόκτηση δεδομένων: Ανάλυση 24 bit, ρυθμός δειγματοληψίας 10 kHz – κατάλληλο για λήψη δυναμικών αποκρίσεων μικρής έντασης.

•Εξαρτήματα βαθμονόμησης: Παρέχεται με ράβδο βαθμονόμησης και βάρη για την περιοδική επαλήθευση των μετρήσεων του συντελεστή διάτμησης.

•Μεγέθη δειγμάτων: Συμβατό με δύο τυπικές διαμέτρους (39,1 mm και 50 mm) για κοινούς τύπους εδάφους.

5. Εφαρμογή

•Προσδιορισμός δυναμικής παραμέτρου μικρής παραμόρφωσης: Μετρά το μέτρο διάτμησης (G) και τον λόγο απόσβεσης (D) στην περιοχή παραμόρφωσης 10-6 ~ 10-4 για την ανάλυση σεισμικής απόκρισης τοποθεσίας.

•Δυναμική αξιολόγηση ακινήτων: Παρέχει δυναμικές παραμέτρους εδάφους για κραδασμικό σχεδιασμό πασσάλων, θεμελίων μηχανών, κυκλοφοριακών φορτίων κ.λπ.

•Καταστατική επικύρωση μοντέλου: Αποκτά καμπύλες αποσύνθεσης ακαμψίας μικρής παραμόρφωσης για τη βαθμονόμηση προηγμένων δομικών μοντέλων.

•Δοκιμές συνδυασμένης τριαξονικής ενοποίησης + συντονιστικής στήλης: Πρώτα εκτελέστε τριαξονική ενοποίηση και μετά εφαρμόστε στρεπτική δόνηση για να μελετήσετε την επίδραση της τάσης στερεοποίησης στις δυναμικές ιδιότητες.

•Έρευνα και διδασκαλία: Κατάλληλο για εργαστηριακές μελέτες και επιδείξεις γεωτεχνικής αντισεισμικής μηχανικής και εδαφοδυναμικής.

6. Πλεονεκτήματα

•Πλήρως αυτόματος έλεγχος: Η εφαρμογή πίεσης κυψέλης, η δυναμική διέγερση και η απόκτηση δεδομένων ελέγχονται από υπολογιστή, μειώνοντας το σφάλμα χειριστή.

•Υψηλή ακρίβεια σε μικρή καταπόνηση: Το εύρος παραμόρφωσης έως 10-6 καταγράφει με ακρίβεια το μέγιστο συντελεστή διάτμησης (Gmax) του εδάφους.

•Απόκριση υψηλής συχνότητας: Η μέγιστη συχνότητα δόνησης 300 Hz καλύπτει κοινές ζώνες δοκιμής στηλών συντονισμού.

•Ενσωματωμένο επιταχυνσιόμετρο: Ελαχιστοποιεί τις διαταραχές εγκατάστασης και βελτιώνει την επαναληψιμότητα της δοκιμής.

•Τέσσερα ηλεκτρομαγνητικά πηνία: Παρέχετε επαρκή και ομοιόμορφη ροπή διέγερσης, διασφαλίζοντας μια καθαρή λειτουργία στρέψης.

•DAQ 24-bit: Υψηλή ανάλυση και ρυθμός δειγματοληψίας για την επεξεργασία αδύναμων δυναμικών σημάτων.

•Τυποποιημένη βαθμονόμηση: Συνοδεύεται από ράβδο/βαρίδια βαθμονόμησης, εξασφαλίζοντας ιχνηλασιμή μετρήσεις.

7. Παράμετρος (Πίνακας με μια ματιά)

8. Τι να επιλέξετε

Το BTU-RCA-1 είναι ένα σύστημα συντονισμένης στήλης ενός μοντέλου, επομένως δεν απαιτείται επιλογή μεταξύ μοντέλων. Ωστόσο, λάβετε υπόψη τους ακόλουθους παράγοντες για να δείτε εάν ανταποκρίνεται στις απαιτήσεις σας:

Εάν χρειάζεστε μόνοαπλή δοκιμή συντελεστή μικρής παραμόρφωσηςμε χαμηλή πίεση κυψέλης, το RCA-1 είναι μια οικονομικά αποδοτική επιλογή. Για δοκιμές ακόρεστου εδάφους ή εξαιρετικά μεγάλο εύρος συχνοτήτων, επικοινωνήστε με τον κατασκευαστή για εκτεταμένες διαμορφώσεις.

9. Ροή διαδικασίας

Παρακάτω είναι μια τυποποιημένη διαδικασία για ένα τυπικόδοκιμή στήλης συντονισμού(ενοποίηση ακολουθούμενη από στρεπτικό συντονισμό) χρησιμοποιώντας το BTU-RCA-1:

Βήμα 1: Προετοιμασία και εγκατάσταση δείγματος

• Προετοιμάστε ένα αδιατάρακτο ή αναμορφωμένο δείγμα κορεσμένου εδάφους σύμφωνα με το απαιτούμενο μέγεθος (διάμετρος 39,1 mm ή 50 mm).

• Εγκαταστήστε το δείγμα στον θάλαμο τριαξονικής πίεσης. συνδέστε τον αισθητήρα πίεσης πόρων και τις γραμμές αποστράγγισης.

• Τοποθετήστε την επάνω μονάδα διέγερσης (τα ηλεκτρομαγνητικά πηνία είναι προεγκατεστημένα).

Βήμα 2: Γέμισμα και κορεσμός συστήματος

• Γεμίστε το θάλαμο και τις γραμμές με απαερωμένο νερό, αφαιρώντας τις φυσαλίδες αέρα.

• Το λογισμικό εκτελεί αυτόματα κορεσμό αντίθλιψης και μετρά την τιμή B (B≥0,95 υποδηλώνει πλήρη κορεσμό).

Βήμα 3: Τριαξονική ενοποίηση

• Ρυθμίστε την πίεση κυψέλης-στόχου (0~0,9 MPa) και τα κριτήρια σταθερότητας χρόνου ενοποίησης / αποστράγγισης.

• Το λογισμικό εφαρμόζει αυτόματα την πίεση της κυψέλης και καταγράφει μεταβολή όγκου / διάχυση πίεσης πόρων, ολοκληρώνοντας την ισότροπη ή ανισότροπη ενοποίηση.

Βήμα 4: Προετοιμασία δοκιμής στήλης συντονισμού

• Μετά τη σταθεροποίηση, κλείστε τη βαλβίδα αποστράγγισης για να διατηρήσετε συνθήκες χωρίς αποστράγγιση.

• Το λογισμικό προσδιορίζει αυτόματα τη γεωμετρία του δείγματος και εκτελεί μηδενισμό του επιταχυνσιόμετρου και αυτοέλεγχο του συστήματος.

Βήμα 5: Διέγερση και σάρωση συχνότητας

• Ρυθμίστε την τάση διέγερσης (έξοδος από τον ενισχυτή μετάδοσης κίνησης) και το εύρος σάρωσης συχνότητας (π.χ. 10~300 Hz).

• Τα ηλεκτρομαγνητικά πηνία ασκούν κυκλική στρεπτική δύναμη. το επιταχυνσιόμετρο παρακολουθεί την απόκριση.

• Το λογισμικό σαρώνει αυτόματα τη συχνότητα και προσδιορίζει τη συχνότητασυχνότητα συντονισμού(συχνότητα που αντιστοιχεί στην απόκριση μέγιστης επιτάχυνσης).

Βήμα 6: Υπολογίστε το συντελεστή διάτμησης και τον λόγο απόσβεσης

• Από τη συχνότητα συντονισμού, τις διαστάσεις του δείγματος, τη ροπή αδράνειας κ.λπ., το λογισμικό υπολογίζειμέτρο διάτμησης Gστην τρέχουσα πίεση του κυττάρου.

• Τολόγος απόσβεσης Δυπολογίζεται χρησιμοποιώντας τη μέθοδο του εύρους ζώνης μισής ισχύος από την κορυφή συντονισμού.

• Οι μετρήσεις μπορούν να επαναληφθούν σε διαφορετικά επίπεδα παραμόρφωσης (με αλλαγή της δύναμης διέγερσης) για να ληφθούν οι καμπύλες διάσπασης G‑γ και D‑γ.

Βήμα 7: Αλλάξτε την πίεση του κυττάρου ή το επίπεδο καταπόνησης

• Εάν χρειάζεται, ξεφορτώστε την πίεση του στοιχείου ή αλλάξτε σε διαφορετική πίεση κυψέλης και επαναλάβετε τα βήματα 4-6 για να λάβετε δυναμικές παραμέτρους υπό διαφορετικές συνθήκες καταπόνησης.

Βήμα 8: Τερματισμός δοκιμής και επεξεργασία δεδομένων

• Το λογισμικό αποθηκεύει αυτόματα όλες τις καμπύλες σάρωσης, τις συχνότητες συντονισμού, τις τιμές G και D.

• Η μονάδα μετά την επεξεργασία δημιουργεί μια αναφορά δοκιμής που περιλαμβάνει διαγράμματα Gmax, αναλογίας απόσβεσης έναντι καταπόνησης ή πίεσης κυψέλης.

Βήμα 9: Καθαρισμός και συντήρηση

• Ξεφορτώστε την πίεση του στοιχείου, αποστραγγίστε το θάλαμο πίεσης και αφαιρέστε το δείγμα.

• Καθαρίστε τις γραμμές και τον θάλαμο πίεσης. επιθεωρήστε τους αισθητήρες και τα πηνία.

Σημείωση: Το λογισμικό BTU-RCA‑1 παρέχει μια διεπαφή που βασίζεται σε οδηγό. Τα περισσότερα βήματα μπορούν να εκτελεστούν αυτόματα με τη λειτουργία ενός κλικ.

Εάν χρειάζεστε μια προσφορά, μια λίστα τυπικής διαμόρφωσης ή σύγκριση με άλλα συστήματα στηλών συντονισμού, δώστε περισσότερες πληροφορίες.
