Συσκευή άμεσης διάτμησης

Περιγραφή

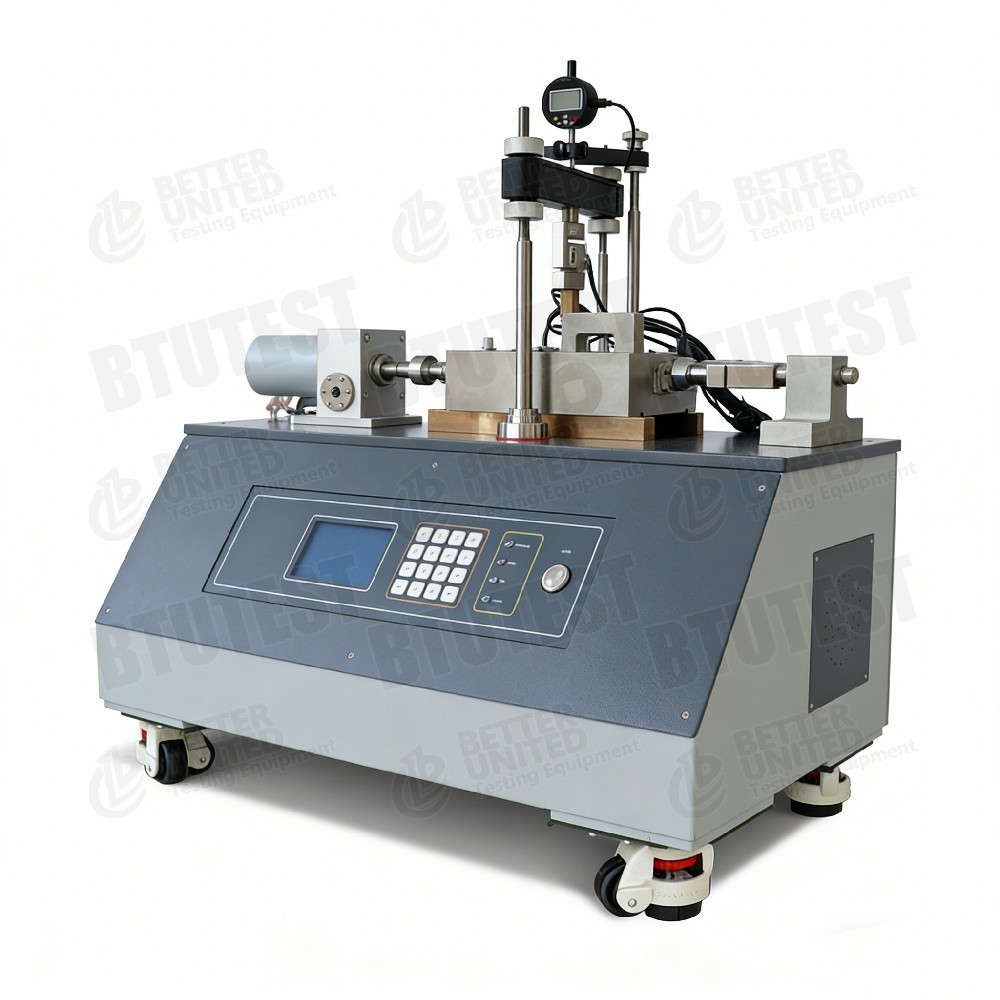

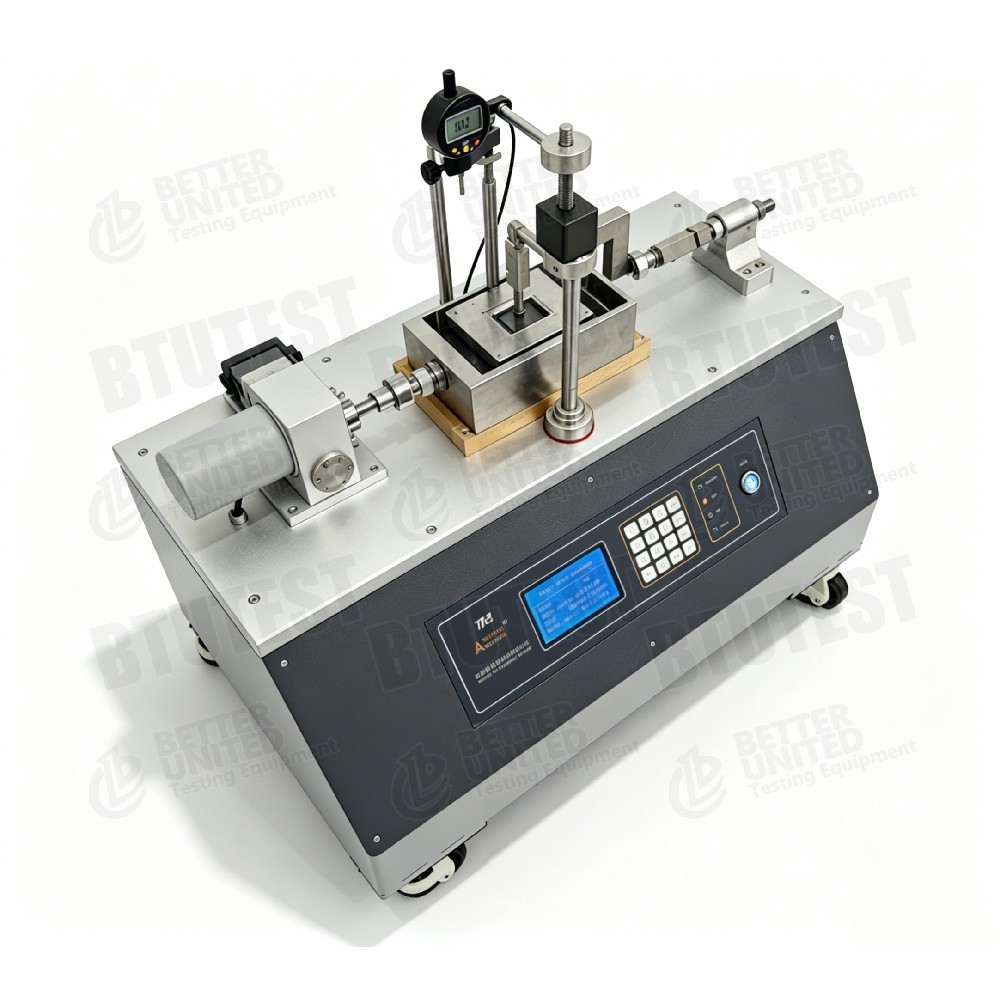

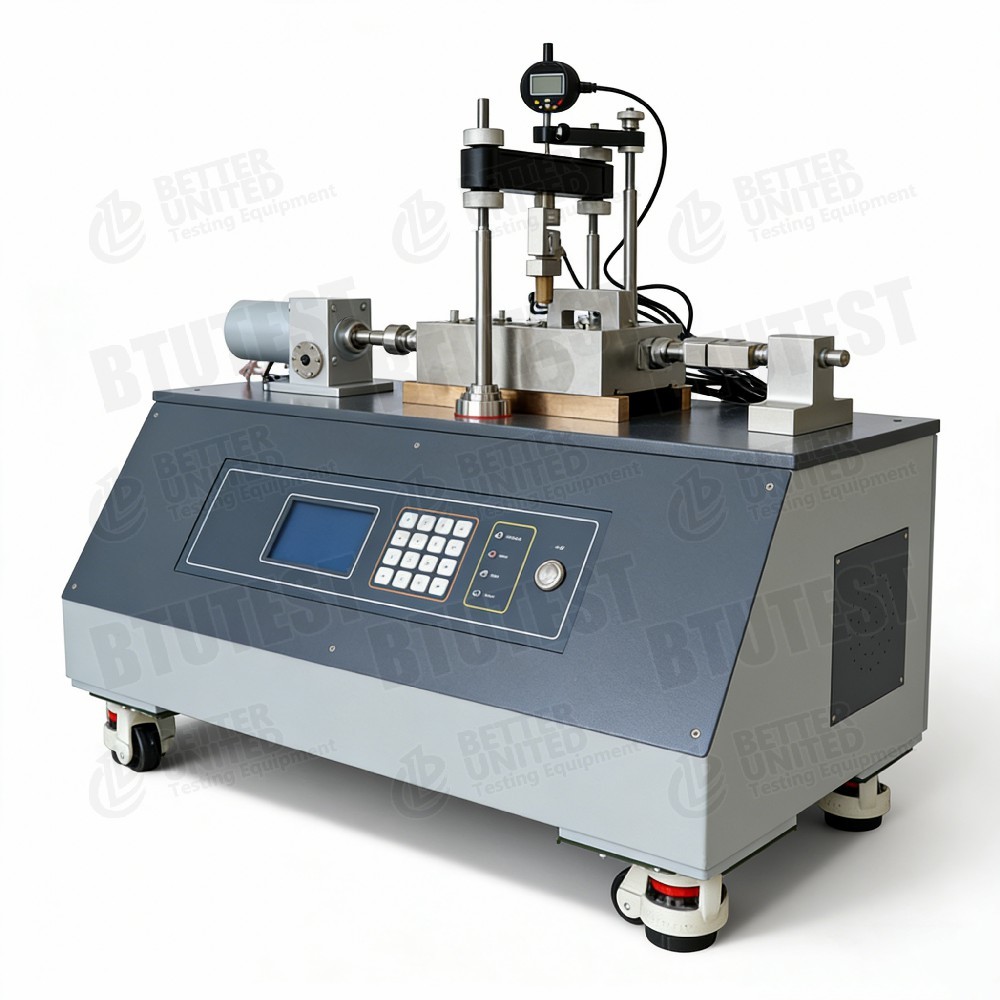

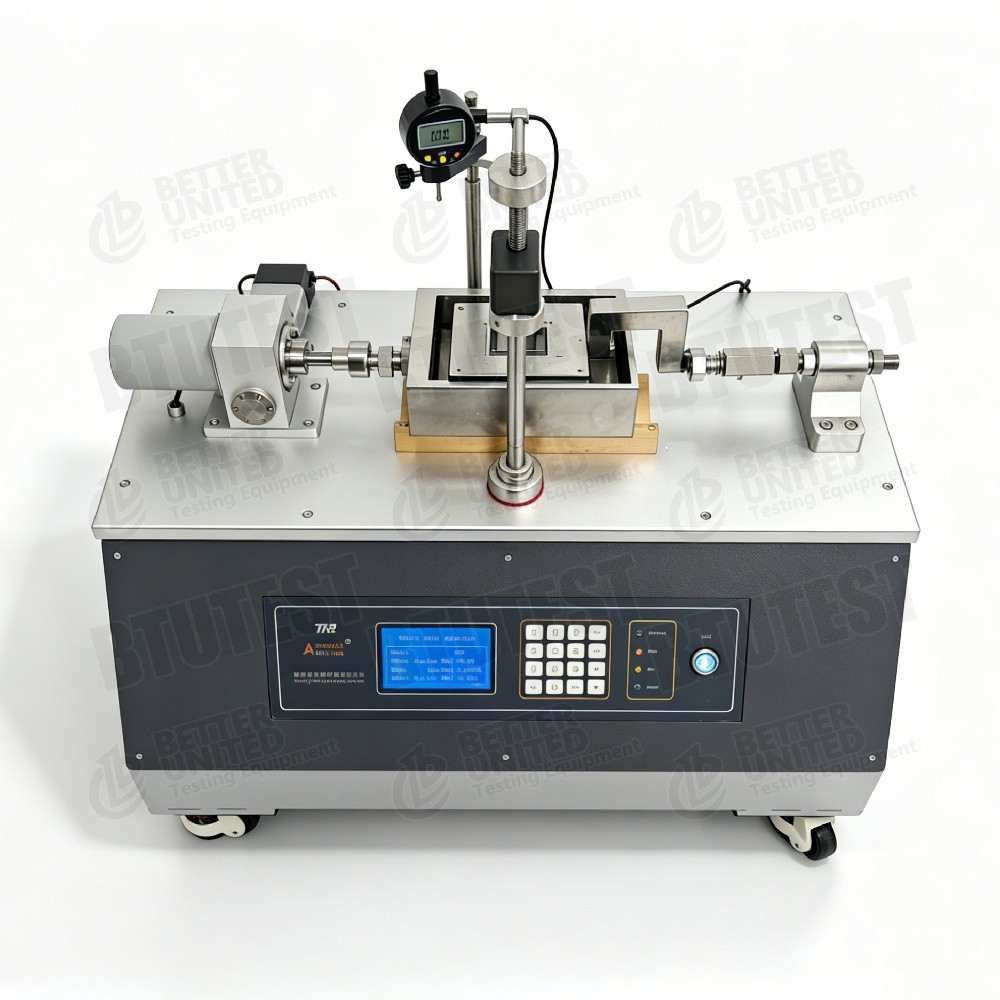

ΟBTU-DDS-5F Πλήρως αυτοματοποιημένο σύστημα άμεσης/υπολειμματικής διάτμησηςέχει σχεδιαστεί για τον προσδιορισμό της διατμητικής αντοχής και της υπολειπόμενης διατμητικής αντοχής των εδαφών, στοχεύοντας σε ακαδημαϊκά εργαστήρια και ερευνητικά ιδρύματα. Σε σύγκριση με τα παραδοσιακά συστήματα, διαθέτει:

• Αναστρέψιμη κίνηση βηματικού κινητήρα.
• Ελεγχόμενη ταχύτητα διάτμησης (ελάχιστο 0,00001 mm/min).
• Τροφοδοσία: 110–220 V.
• Κανονική φόρτιση μέσω αυτόματης πνευματικής ή μηχανικής μεθόδου με κινητήρα (εξαλείφει τα νεκρά βάρη).
• Ενσωματωμένος μηχανισμός αναστροφής ώσης για παλινδρομική διάτμηση.
• Λειτουργία μέσω λογισμικού BTU με προκαθορισμένες δοκιμαστικές μονάδες. αυτόματη απόκτηση και επεξεργασία δεδομένων.
• Υψηλή ακρίβεια, υψηλός αυτοματισμός, εύκολη λειτουργία.

Πρότυπα δοκιμών (Διεθνή)

ASTM D3080 (Τυπική μέθοδος δοκιμής για δοκιμή άμεσης διάτμησης εδαφών)

ASTM D6467 (Απομένουσα αντοχή σε διάτμηση δακτυλίου – παρόμοια αρχή παλινδρομικής διάτμησης)

ASTM D7608 (Υπολειπόμενη αντοχή κορεσμένων συνεκτικών εδαφών)

ISO 17892-10 (Δοκιμή άμεσης διάτμησης)

BS 1377-7 (Δοκιμή άμεσης διάτμησης)

Η ικανότητα παλινδρομικής διάτμησης για υπολειμματική αντοχή πληροί τις απαιτήσεις αυτών των προτύπων σχετικά με τον ρυθμό διάτμησης, την κανονική τάση και τον προσδιορισμό της υπολειπόμενης αντοχής.

Προσδιορισμός

Λεπτομέρεια

• Αναστρέψιμη κίνηση βηματικού κινητήρα– Ενεργοποιεί αυτόματα την παλινδρομική διάτμηση για δοκιμή υπολειπόμενης αντοχής.
• Κανονική φόρτωση– Πνευματικό (ρυθμιζόμενη πίεση αέρα) εξαλείφει τα βάρη. Διατίθεται επίσης προαιρετική φόρτωση μηχανικού κινητήρα.
• Σχέδιο κουτιού διάτμησης– Τυπικά τετράγωνα κουτιά (100 mm, 60 mm) με πολλαπλές επιλογές στρογγυλών κουτιών (διάμετρος 50–100 mm) για διαφορετικούς τύπους δειγμάτων.
• Ενσωματωμένος μηχανισμός αντιστροφής ώσης– Το συγκρότημα κουτιού διάτμησης μπορεί να αλλάξει αυτόματα κατεύθυνση, επιτρέποντας πολλαπλούς κύκλους εμπρός/πίσω.
• Μέτρηση μετατόπισης υψηλής ακρίβειας– Κάθετη: ψηφιακή ένδειξη κλήσης (ανάλυση 1 μm). Οριζόντια: κωδικοποιητής κινητήρα (ανάλυση 1 μm).
• Αρθρωτό λογισμικό– Προκαθορισμένες μονάδες: καταγραφή δεδομένων, ενοποίηση, διάτμηση, γρήγορη διάτμηση, παλινδρομική διάτμηση. Ο χρήστης μπορεί να προ-προγραμματίσει δοκιμές και να εκτελεστεί αυτόματα.
• Διασύνδεση ελέγχου– Μπροστινό πάνελ με LCD 240×128 και πληκτρολόγια αφής για χειροκίνητη λειτουργία (ρύθμιση ρυθμού, γρήγορη κίνηση, στάση). Υποστηρίζεται επίσης πλήρης έλεγχος υπολογιστή.
• Εγκατάσταση και κεντράρισμα– Λεπτομερείς οδηγίες για την ισοπέδωση, την καλωδίωση, τη σύνδεση αισθητήρα και το κεντράρισμα της κάθετης ράβδου φόρτωσης με την εσοχή του κιβωτίου διάτμησης.

Εφαρμογή

• Συμβατικές δοκιμές άμεσης διάτμησης– Ταχεία διάτμηση, ενοποιημένη διάτμηση, αργή διάτμηση για τη λήψη παραμέτρων μέγιστης διατμητικής αντοχής (c, φ).
• Δοκιμές υπολειμματικής αντοχής– Παλινδρομική διάτμηση για τον προσδιορισμό της υπολειμματικής διατμητικής αντοχής (cᵣ, φᵣ) για ανάλυση ευστάθειας πρανών (ειδικά εδάφη ζώνης ολίσθησης).
• Γεωτεχνική έρευνα– Παρέχει σχεδιαστικές παραμέτρους θεμελίων, πρανών, αναχωμάτων.
• Έρευνα και διδασκαλία– Σπουδές Εδαφομηχανικής σε πανεπιστήμια και ερευνητικά ιδρύματα.
• Μελέτες κυκλικής/παλινδρομικής διάτμησης– Υποβάθμιση της αντοχής, αλλαγές ακαμψίας διάτμησης υπό επαναλαμβανόμενη φόρτιση.

Φόντα

• Πλήρως αυτόματο– Έλεγχος υπολογιστή από τη φόρτωση έως την επεξεργασία δεδομένων, μειώνοντας το ανθρώπινο λάθος.
• Χωρίς νεκρά βάρη– Η πνευματική κανονική φόρτιση εξαλείφει τον δυσκίνητο χειρισμό του βάρους, βελτιώνοντας την απόδοση και την ασφάλεια.
• Δυνατότητα παλινδρομικής διάτμησης– Η ενσωματωμένη αντιστροφή ώσης εκτελεί αυτόματα διάτμηση προς τα εμπρός/πίσω για να αποκτήσει υπολειπόμενη αντοχή χωρίς χειροκίνητη επέμβαση.
• Ευρύ φάσμα ρυθμού διάτμησης– 0,00001–9,99999 mm/min καλύπτει από ερπυσμό έως γρήγορη διάτμηση.
• Αισθητήρες υψηλής ακρίβειας– Ακρίβεια φόρτωσης ±0,15% FS; ανάλυση μετατόπισης 1 μm, που ανταποκρίνεται σε αυστηρές ερευνητικές απαιτήσεις.
• Πολλαπλές επιλογές κιβωτίων διάτμησης– Τετράγωνα και στρογγυλά μεγέθη για διάφορους τύπους εδάφους (ανενόχλητο, ανακαλουπωμένο).
• Αρθρωτό λογισμικό– Οι χρήστες επιλέγουν δοκιμαστικές μονάδες, προκαθορισμένες παραμέτρους και εκτελούνται με ένα κλικ.
• Ευέλικτη λειτουργία– Χειροκίνητος έλεγχος μπροστινού πίνακα ή πλήρως αυτόματος έλεγχος υπολογιστή.
• Συμπαγής σχεδιασμός– 820×500×770 mm, κατάλληλο για πάγκους εργαστηρίου.

Τι να Διαλέξετε

Επιλέξτε το σύστημα ή τα αξεσουάρ με βάση τις ανάγκες δοκιμών:

1. Μόνο αντοχή αιχμής (συμβατική άμεση διάτμηση) – Χρησιμοποιήστε τυπικό κουτί διάτμησης (100×100 mm ή 60×60 mm) και μονάδα «κανονικής διάτμησης» ή «ταχείας διάτμησης».

2. Υπολειμματική αντοχή (παλίνδρομη διάτμηση) – Βασική λειτουργία αυτού του συστήματος. επιλέξτε μονάδα «παλίνδρομης διάτμησης», ορίστε τους κύκλους και το πλάτος μετατόπισης.

3. Διαφορετικά μεγέθη δειγμάτων–

- Λεπτόκοκκο χώμα / τυπικά δείγματα δακτυλίου: στρογγυλό κουτί Ø61,8 mm.

- Χονδρό ή διαταραγμένο έδαφος: τετράγωνο 100×100 mm ή 60×60 mm.

- Άλλα μεγέθη (Ø50, Ø70, Ø100, κ.λπ.) διαθέσιμα κατόπιν αιτήματος.

4. Κανονική μέθοδος φόρτωσης – Η τυπική πνευματική φόρτιση απαιτεί παροχή πεπιεσμένου αέρα. Εάν δεν υπάρχει πηγή αέρα, επιλέξτε την επιλογή φόρτωσης με μηχανικό κινητήρα.

5. Προϋπολογισμός – Το πλήρως αυτόματο σύστημα είναι πιο ακριβό. Εάν ο προϋπολογισμός είναι περιορισμένος και δεν απαιτείται παλινδρομική διάτμηση ή αυτόματη κανονική φόρτιση, σκεφτείτε μια παραδοσιακή συσκευή άμεσης διάτμησης τύπου μοχλού.

6. Ενότητες λογισμικού – Η τυπική διαμόρφωση περιλαμβάνει καταγραφή δεδομένων, ενοποίηση, διάτμηση, γρήγορη διάτμηση, παλινδρομική διάτμηση. Επιβεβαιώστε εάν απαιτούνται πρόσθετες λειτουργίες μετεπεξεργασίας ή αναφοράς.

Ροή διαδικασίας

Παράδειγμα: Ενοποιημένη μη στραγγιζόμενη παλινδρομική διάτμηση (υπολειπόμενη αντοχή) σε κορεσμένο άργιλο

1. Προετοιμασία δείγματος – Κόψτε ή ξαναχύτευση δείγματος (π.χ., στρογγυλό Ø61,8 mm ή τετράγωνο 60×60 mm). Κορεσμός (βύθιση σε κενό ή νερό), μέτρηση της αρχικής περιεκτικότητας και πυκνότητας νερού.

2. Εγκατάσταση δείγματος – Τοποθετήστε το δείγμα στο κάτω κουτί διάτμησης, ευθυγραμμίστε το επάνω κιβώτιο, τοποθετήστε πορώδεις πέτρες και πλάκα φόρτωσης. Τοποθετήστε το έμβολο κατακόρυφης φόρτωσης, συνδέστε την κατακόρυφη κυψέλη φόρτωσης και τον μετατροπέα κατακόρυφης μετατόπισης (ψηφιακή ένδειξη καντράν). Κεντράρετε τη ράβδο φόρτωσης με την άνω εσοχή του κιβωτίου διάτμησης.

3. Εφαρμόστε κανονική τάση – Ρυθμίστε στόχο την κανονική τάση (π.χ. 100 kPa) μέσω πνευματικού συστήματος. Στο λογισμικό, επιλέξτε "τυπική ενότητα ενοποίησης". καταγράψτε κατακόρυφη παραμόρφωση μέχρι να σταθεροποιηθεί η ενοποίηση.

4. Ρύθμιση παραμέτρων διάτμησης –

- Επιλέξτε "μονάδα παλινδρομικής διάτμησης".

- Ρύθμιση ταχύτητας διάτμησης (π.χ. 0,5 mm/min).

- Ρυθμίστε την κατεύθυνση διάτμησης: προς τα εμπρός σε μετατόπιση (π.χ. 5 mm) και μετά αντιστροφή. ορίστε τον αριθμό των κύκλων.

- Ρυθμίστε τις συνθήκες ακινητοποίησης (π.χ. συνολική μετατόπιση 10 mm ή σταθεροποίηση διατμητικής τάσης).

5. Ξεκινήστε τη διάτμηση – Κλείστε τη βαλβίδα αποστράγγισης (χωρίς αποστράγγιση) ή κρατήστε ανοιχτή (αποστραγγισμένη). Έναρξη δοκιμής. Ο οριζόντιος βηματικός κινητήρας κινεί το κιβώτιο διάτμησης. Το λογισμικό καταγράφει διατμητική τάση, διατμητική μετατόπιση, κατακόρυφη μετατόπιση (μεταβολή όγκου), χρόνο κ.λπ. Καμπύλη διατμητικής τάσης-μετατόπισης σε πραγματικό χρόνο.

6. Παλινδρομική διάτμηση – Στο όριο μετατόπισης προς τα εμπρός, ο κινητήρας αντιστρέφεται αυτόματα. Μετά από αρκετούς κύκλους, η διατμητική τάση σταθεροποιείται – αυτή είναι η υπολειπόμενη αντοχή.

7. Τέλος και αποσυναρμολόγηση – Σταματήστε τη διάτμηση, εκφορτώστε την κανονική τάση. Αφαιρέστε το δείγμα, παρατηρήστε την επιφάνεια διάτμησης, καθαρίστε το κουτί διάτμησης και τους αισθητήρες.

8. Επεξεργασία δεδομένων – Το λογισμικό προσδιορίζει αυτόματα τις μέγιστες και τις υπολειπόμενες τάσεις διάτμησης για κάθε διεύθυνση διάτμησης. Για δοκιμές σε διαφορετικές κανονικές τάσεις, σχεδιάστε το περίβλημα υπολειπόμενης αντοχής, υπολογίστε την υπολειπόμενη γωνία τριβής φᵣ και την υπολειπόμενη συνοχή cᵣ. Δημιουργία αναφοράς δοκιμής (καμπύλες, παράμετροι).

Για γρήγορη ή τυπική διάτμηση (χωρίς παλινδρομική κίνηση): Επιλέξτε «μονάδα ταχείας διάτμησης» ή «τυπική μονάδα διάτμησης», ρυθμίστε την ταχύτητα διάτμησης και μετατόπιση διακοπής, διάτμηση προς μία κατεύθυνση μέχρι την αστοχία.

Περίληψη: Το BTU-DDS-5F είναι ένα πλήρως αυτοματοποιημένο σύστημα άμεσης/υπολειμματικής διάτμησης που διαθέτει πνευματική κανονική φόρτιση, παλινδρομική διάτμηση, μεγάλο εύρος ρυθμού διάτμησης και αισθητήρες υψηλής ακρίβειας. Είναι κατάλληλο τόσο για συμβατικές δοκιμές άμεσης διάτμησης όσο και για δοκιμές υπολειμματικής αντοχής. Η επιλογή θα πρέπει να λαμβάνει υπόψη το μέγεθος του δείγματος, την ανάγκη για παλινδρομική διάτμηση και τη διαθεσιμότητα πεπιεσμένου αέρα. Είναι ιδιαίτερα πολύτιμο για την έρευνα κατολισθήσεων που απαιτεί υπολειμματική αντοχή των εδαφών της ζώνης ολίσθησης.
