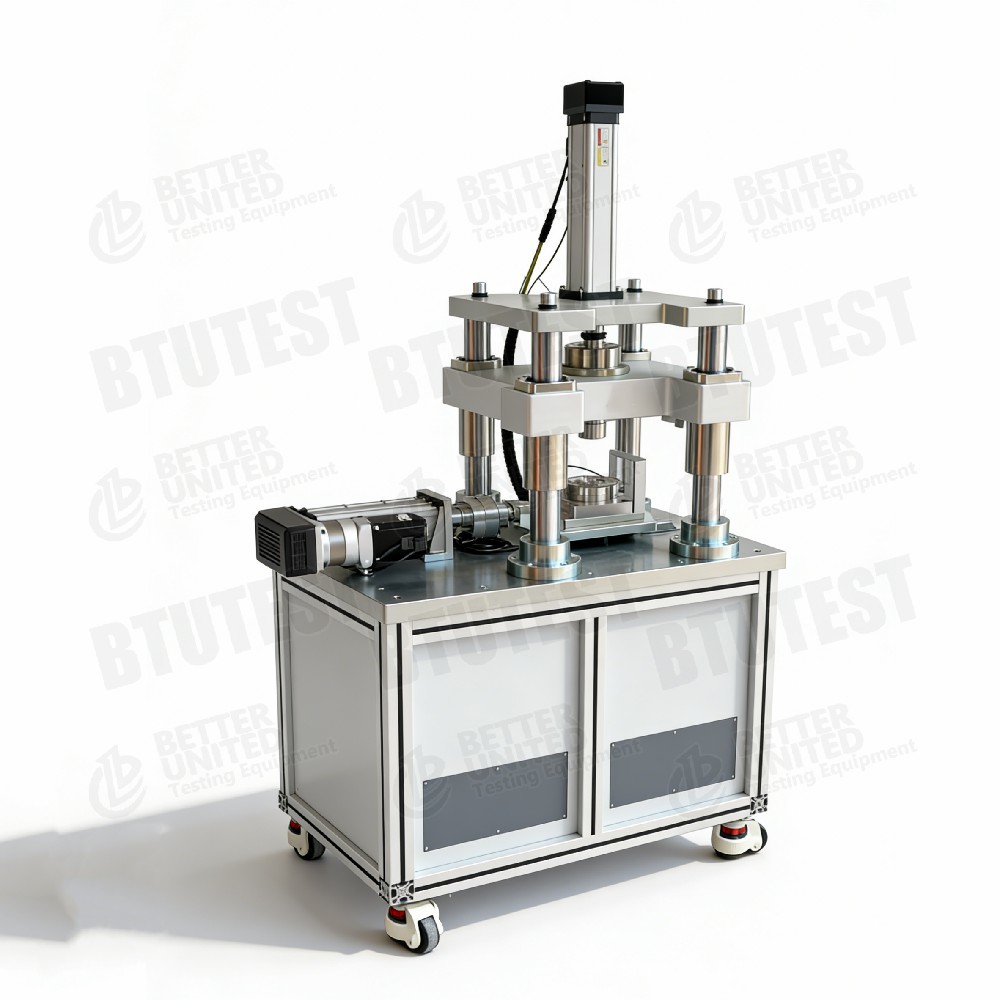

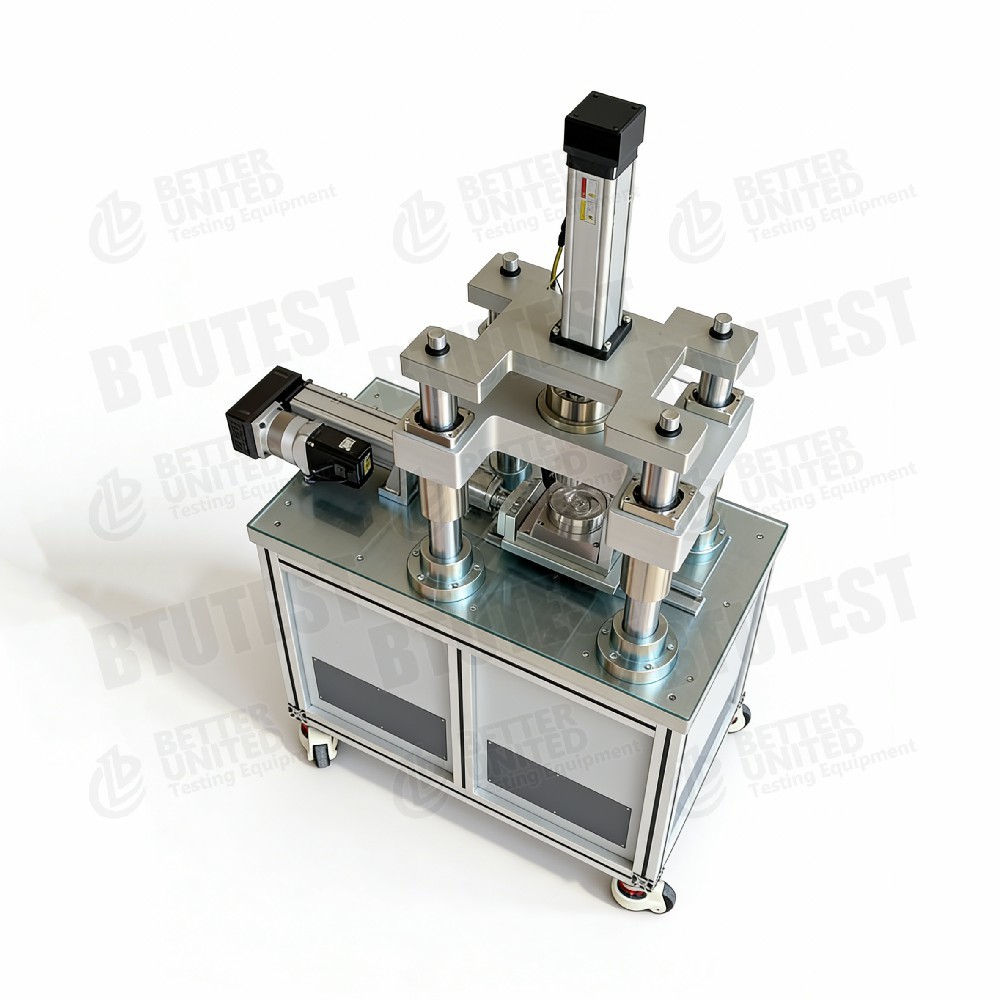

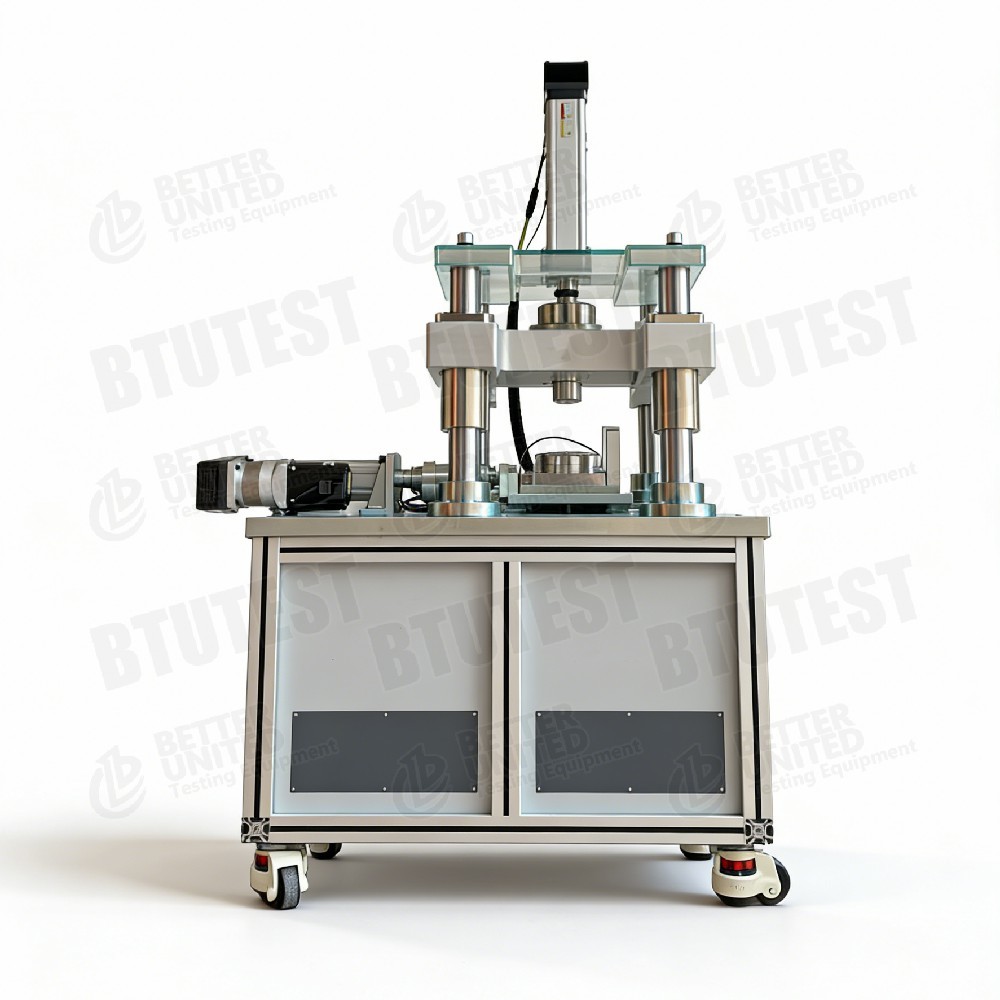

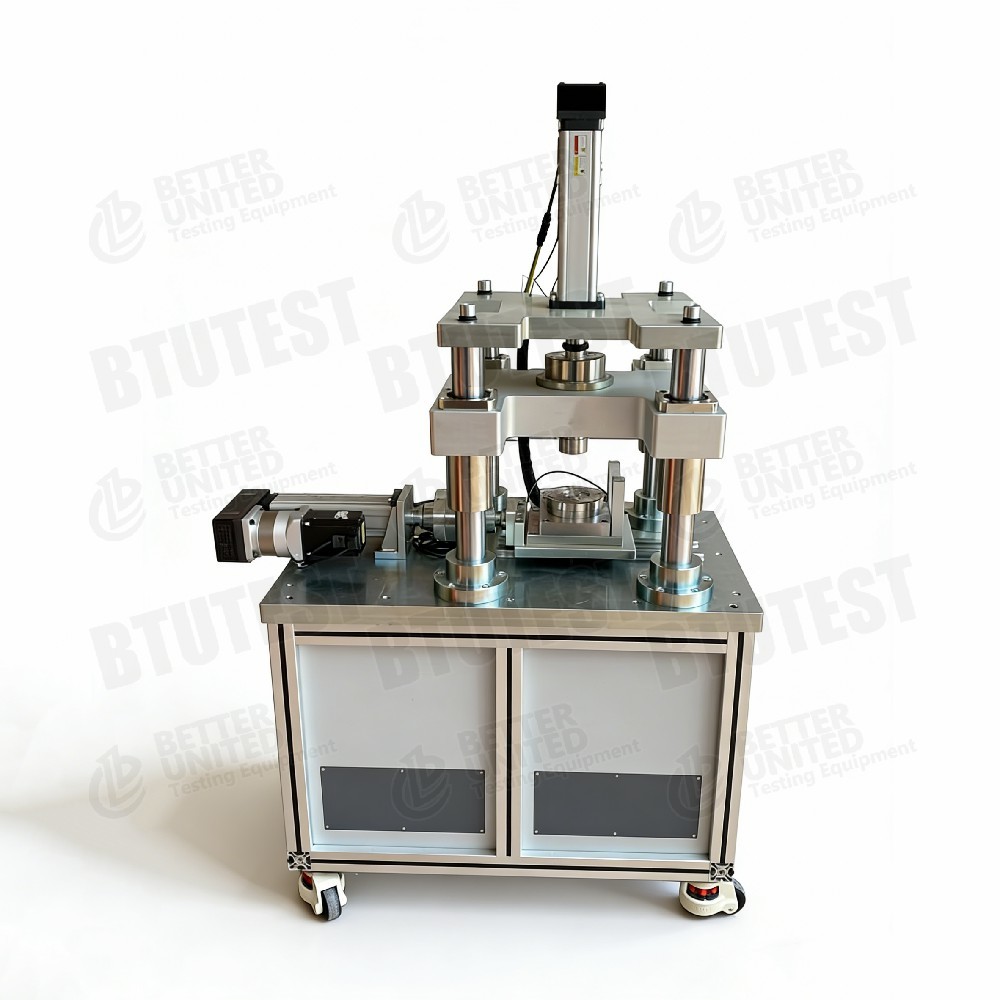

Αυτόματη σερβοελεγχόμενη συσκευή απλής διάτμησης

Περιγραφή προϊόντων

                                        Μηχανές για την κατασκευή ή την επεξεργασία οχημάτων με κινητήρα

Περιγραφή

Αυτό το εξοπλισμό είναι τοΒΤΕΜηχανές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα, διαθέσιμα στα ακόλουθα μοντέλα:

• ΒΤΕ-DSSA-1Τροποποιημένο:
• ΒΤΕ-DSSA-2: Δυναμική (κυκλική δυναμική φόρτιση προς την κατεύθυνση Χ)
• ΒΤΕ-DSSA-3: Τρι-κατευθυντική + δυναμική φόρτιση

Το σύστημα αποτελείται κυρίως από:

• Κύριο πλαίσιο (που παρέχει το πλαίσιο φόρτωσης)
• Συστήματα φόρτωσης κάθετου κινητήρα σερβοκινητήρα (0 ̇ 10 kN)
• Ένα οριζόντιο σύστημα φόρτωσης με κινητήρα σερβοκίνησης (0 ̇ 10 kN)
• 30 απλοί δακτυλικοί συσσωρευτές με κούρεμα (κατάστημα κούρεμας, εσωτερική διάμετρος 61,8 mm, πάχος κάθε δακτυλίου 2 mm)
• Υποστηρικτικό λογισμικό

Βασικές λειτουργίες:

• Παθητικός ενεργός έλεγχος ύψους
• Ελέγχουσα πίεσης ή ελεγχόμενη πίεση
• Στατικές δοκιμές απλής κοπής υπό συνθήκες αποστράγγισης (σταθερό φορτίο) ή μη αποστράγγισης (σταθερός όγκος), με ή χωρίς παραμερισμό κοπής
• Δοκιμές κυκλικής δυναμικής απλής κοπής στην κατεύθυνση Χ (DSSA-2/3)

Πρότυπα δοκιμών (διεθνείς)

• ΑΣTM D6528(Κανονική μέθοδος δοκιμής για την ενοποιημένη δοκιμή απλής κοπής χωρίς αποστράγγιση)
• ΑΣTM D7608(Η υπολειμματική αντοχή των κορεσμένων συνοδευτικών εδαφών με απλή παραλλαγή κοπής είναι λιγότερο συχνή)
• ISO 17892‐9(Συγκλικές τριάξονες ̇ παρόμοιες αρχές ισχύουν)
• BS 1377-8(απλή δοκιμή κοπής)
• JGS 0563(Ιαπωνική μέθοδος δοκιμής απλής κοπής)

Ο εξοπλισμός μπορεί να ανταποκρίνεται στις απαιτήσεις για ταχύτητα κοπής, κανονική πίεση, συνθήκες αποστράγγισης/μη αποστράγγισης, δυναμική φόρτιση κλπ. που καθορίζονται στα ανωτέρω πρότυπα.

Προδιαγραφές

Λεπτομέρειες

• Σχεδιασμός δακτυλιδιών στοίβασηςΟι δαχτυλίδια επιτρέπουν οριζόντια σχετική μετατόπιση, διατηρώντας την ελεύθερη κατακόρυφη παραμόρφωση, προσομοιώνοντας απλές συνθήκες κοπής.
• Έλεγχος τριβήςΗ επιφάνεια κάθε δαχτυλιδιού είναι αλεσμένη με ακρίβεια με τη χρήση αλέτη επιφάνειας για την ελαχιστοποίηση της τριβής μεταξύ των δαχτυλιδιών, βελτιώνοντας την ακρίβεια της μέτρησης της πίεσης κοπής.
• Μέτρηση της πίεσης αποστράγγισης και των πόρωνΟ αισθητήρας πίεσης των πόρων παρακολουθεί τις αλλαγές της πίεσης του νερού των πόρων κατά τη διάρκεια της μη αποστραγγισμένης κοπής.
• Σύστημα κάθετης φόρτωσης∆ Μηχανοκίνητη φόρτιση με κινητήρα σερβο (δεν απαιτείται πνευματική ή υδραυλική πίεση), γρήγορη ανταπόκριση, υψηλή ακρίβεια.
• Οριζόντιο σύστημα φόρτωσηςΤα δυναμικά μοντέλα (DSSA-2/3) μπορούν να εφαρμόζουν φορτίο κυματοειδούς μορφής (σημείο, τετράγωνο κλπ.) προς την κατεύθυνση Χ.
• Τρόποι ελέγχουΟ παθητικός ενεργός έλεγχος ύψους: διατηρεί σταθερό όγκο (χωρίς αποστράγγιση) ή σταθερό φορτίο (χωρίς αποστράγγιση) κατά τη διάρκεια της κοπής.
• Τριμερή φόρτιση (DSSA-3)Εκτός από την κατακόρυφη και οριζόντια κατεύθυνση X, μπορούν να εφαρμοστούν φορτία κατεύθυνσης Y (τρίτη κατεύθυνση) για να προσομοιώσουν πιο σύνθετες καταστάσεις άγχους.

Εφαρμογή

• Απλή συμπεριφορά της κοπής των εδαφών∆ΙΑΓΝΩΡΙΖΕΤΑΙ η κατάσταση καθαρής πίεσης από το κούρεμα στο πεδίο (π.χ. οριζόντια γλιστρίωση των θεμελίων, χώμα πίσω από τοίχους στήριξης).
• Συγκεντρωμένη ανενεργή / συγκεντρωμένη ανενεργή αντοχήΟ προσδιορισμός των παραμέτρων αντοχής κοπής (c, φ) σε συνθήκες αποστράγγισης ή μη.
• Δυναμική κυκλική φόρτιση∆ Η προσομοίωση σεισμού, κυμάτων, φόρτωσης κυκλοφορίας για τη μελέτη της παραμόρφωσης του εδάφους και της υποβάθμισης της αντοχής (δυναμική απλή κοπή).
• Δοκιμές μη κορεσμένου εδάφους(απαιτούνται ακόρεστα εξαρτήματα) - Μελέτη της επίδρασης της αναρρόφησης στην αντοχή κοπής.
• Ελαφριά εδάφη και κορεσμένες άμμοιΗ αξιολόγηση του δυναμικού υγροποίησης, η κυκλική συμπεριφορά μαλακώσεως.
• Σταθερότητα κλίσης και σχεδιασμός θεμελίωνΠαρέχει παραμέτρους αντοχής πιο συνεπείς με τις πραγματικές διαδρομές άγχους.

Πλεονεκτήματα

• Πλήρως αυτόματο έλεγχο με ελεγκτήΟ κάθετος και ο οριζόντιος άξονας χρησιμοποιούν σέρβο κινητήρα κλειστού κυκλώματος, υψηλή ακρίβεια φόρτωσης, γρήγορη απόκριση.
• 30 δαχτυλίδια στοιβάσματοςΗ απλή κοπή, σε σύγκριση με την συμβατική άμεση κοπή, προσομοιώνει πιο ρεαλιστικά τη συνεχή παραμόρφωση του εδάφους, αποφεύγει τη συγκέντρωση στρες και επιτρέπει μεγάλες μετατοπίσεις κοπής.
• Δαχτυλίδια χαμηλής τριβής∙ Οι ακριβείς επιφάνειες εδάφους μειώνουν την τριβή μεταξύ των δακτυλιδιών, βελτιώνοντας την ακρίβεια της μέτρησης της τάσης κοπής.
• Ευέλικτη εναλλαγή αποστράγγισης/μη αποστράγγισηςΗ βαλβίδα αποστράγγισης και ο αισθητήρας πίεσης των πόρων επιτρέπουν την προσομοίωση διαφορετικών συνθηκών αποστράγγισης πεδίου.
• Δυνατότητα δυναμικής φόρτωσης(DSSA-2/3) ∆εν επιτρέπεται η δοκιμή κυκλικής απλής κοπής για τη μελέτη της συμπεριφοράς του εδάφους κάτω από δυναμικά φορτία (π.χ. υγροποίηση, κυκλική μαλακτοποίηση).
• Τριμερή φόρτιση (DSSA-3)∆ιαθέτει τη δυνατότητα προσομοίωσης πολύπλοκων διαδρομών άγχους (π.χ. περιστροφή κύριας άγχους).
• Μέτρηση μετατόπισης υψηλής ακρίβειαςΟι γραμμικοί κωδικοποιητές παρέχουν δεδομένα μετατόπισης υψηλής ανάλυσης χωρίς θόρυβο.
• Ενσωματωμένο λογισμικό️ Συλλέγει αυτόματα δεδομένα, σχεδιάζει καμπύλες χρόνου δύναμης και μετατόπισης πίεσης και παράγει εκθέσεις.

Τι Να Επιλέξετε

Επιλέξτε το μοντέλο σύμφωνα με τις απαιτήσεις δοκιμής:

Σημείωση: Για ειδικά μεγέθη δειγμάτων (π.χ. διαμέτρου 100 mm), απαιτείται παραγγελία προσαρμοσμένη από τον κατασκευαστή.

Ύδρευση διαδικασίας

Παράδειγμα:Δοκιμή απλής κυκλικής κοπής χωρίς αποστράγγιση σε κορεσμένο πηλό (DSSA-2)

• Προετοιμασία δείγματος
  • Κόψτε το ακατάτακτο έδαφος ή προετοιμάστε το επανασχηματισμένο δείγμα χρησιμοποιώντας δαχτυλίδι κοπής Ø61,8 mm.
  • Η μέτρηση της αρχικής περιεκτικότητας σε νερό και της πυκνότητας

• Εγκατάσταση δειγμάτων
  • Τοποθετήστε το δείγμα στο κουτί κοπής δακτυλιδιών στο οποίο τοποθετούνται πορώδεις πέτρες και χαρτί φίλτρου από πάνω και από κάτω.
  • Εγκαταστήστε το πάνω κάλυμμα και τον αισθητήρα πίεσης των πόρων.
  • Τοποθετήστε το κουτί κοπής στο κύριο πλαίσιο και συνδέστε τις κάθετες και οριζόντιες ράβδους φόρτωσης.

• Συγκέντρωση
  • Εφαρμόζεται η κανονική τάση στόχου (π.χ. 100 kPa), ανοίγεται η βαλβίδα αποστράγγισης και επιτρέπεται η ενοποίηση.
  • Καταγράφεται κάθετη παραμόρφωση έως ότου σταθεροποιηθεί (τελειωμένη ενοποίηση).

• Καθορισμός των παραμέτρων δοκιμής
  • Στο λογισμικό, επιλέξτε τον τύπο δοκιμής: μη απορροφημένη (μόνιμος όγκος) κυκλική απλή κοπή.
  • Καθορίστε τις παράμετροι κυκλικής φόρτισης: μορφή κύματος (π.χ. σινό), συχνότητα (π.χ. 1 Hz), αναλογία κυκλικής πίεσης (CSR), αριθμός κύκλων.
  • Προσαρμογή των συνθηκών στάσης: όριο πίεσης (π.χ. πίεση διπλού πλάτους 5%) ή προκαθορισμένος αριθμός κύκλων.

• Ξεκινήστε την κυκλική κοπή
  • Κλείστε την βαλβίδα αποστράγγισης (μη αποστραγγισμένη).
  • Οριζόντιος βοηθητικός κινητήρας εφαρμόζει κυκλική πίεση (ή πίεση) κοπής.
  • Το λογισμικό καταγράφει σε πραγματικό χρόνο: τάση κοπής, τάση κοπής, κατακόρυφη μετατόπιση, πίεση πόρων, αριθμό κύκλου.
  • Πίνακες σε πραγματικό χρόνο: βρόχοι υστερέζης με πίεση κοπής-εξέλιξης, πίεση πόρων έναντι αριθμού κύκλων.

• Κατάσταση διακοπής
  • Σταματείται αυτόματα όταν επιτευχθεί ο προκαθορισμένος αριθμός κύκλων ή πληρούνται όρια πίεσης (π.χ. κριτήριο υγροποίησης).

• Τελεία και αποσυναρμολόγηση
  • Αδειάστε κάθετη πίεση, ανοίξτε την βαλβίδα αποστράγγισης για να αποστραγγίσετε το νερό.
  • Απομακρύνετε το δείγμα, παρατηρήστε την κατάσταση βλάβης (εάν υπάρχει), καθαρίστε τους δακτυλίους στοίβασης και τους αισθητήρες.

• Επεξεργασία δεδομένων
  • Το λογισμικό υπολογίζει αυτόματα για κάθε κύκλο: το μοδίου κοπής του κομματιστή, τον λόγο αποσβεσμού, τον λόγο πίεσης των πόρων.
  • Σχηματίζει το λόγο κυκλικής πίεσης έναντι του αριθμού κύκλων υγροποίησης (καμπύλη αντοχής υγροποίησης).
  • Δημιουργεί έκθεση δοκιμής (συμπεριλαμβανομένων των καμπυλών και των παραμέτρων).

Για στατική απλή κοπή (DSSA‐1):

• Καμία κυκλική φόρτιση· ταχύτητα κοπής σταθερή
• Κατά τη διάρκεια της ακαθαρσίας, η πίεση των πόρων πρέπει να παρακολουθείται μέχρι την μέγιστη ή την υπολειπόμενη αντοχή.

Για τρισδιάστατη φόρτιση (DSSA-3):

• Εκτός από την κατακόρυφη και την οριζόντια κατεύθυνση X, εφαρμόζεται φορτίο με κατεύθυνση Y (π.χ. πλευρική πίεση).
• Ορίστε τις διαδρομές άγχους/εξέλιξης για όλες τις τρεις κατευθύνσεις στο λογισμικό.

Σύνοψη:Η σειρά BTU-DSSA πλήρως αυτόματων συσκευών απλής κοπής με ελεγχόμενο με σέρβο προσφέρει ολοκληρωμένες λύσεις από την στατική απλή κοπή έως την κυκλική δυναμική και τρι-κατευθυντική φόρτιση.Ο σχεδιασμός των 30 δακτυλιδιών στοίβασηςΗ μέθοδος αυτή χρησιμοποιείται επίσης για την ανάλυση των επιφανειακών διαταραχών.Η επιλογή θα πρέπει να βασίζεται στο αν απαιτούνται δοκιμές κυκλικής δυναμικής ή σύνθετες διαδρομές τριών κατευθύνσεων στρες.Η παραδοσιακή απλή κοπή σε κορεσμένα εδάφη μπορεί να χρησιμοποιήσει το DSSA‐1; οι μελέτες υγροποίησης σε σεισμούς απαιτούν το DSSA‐2; η επικαιροποιημένη επικύρωση του συστατικού μοντέλου εξυπηρετείται καλύτερα από το DSSA‐3.
