Αυτόματη τριαξονική δοκιμή

Περιγραφή προϊόντων

1. Περιγραφή

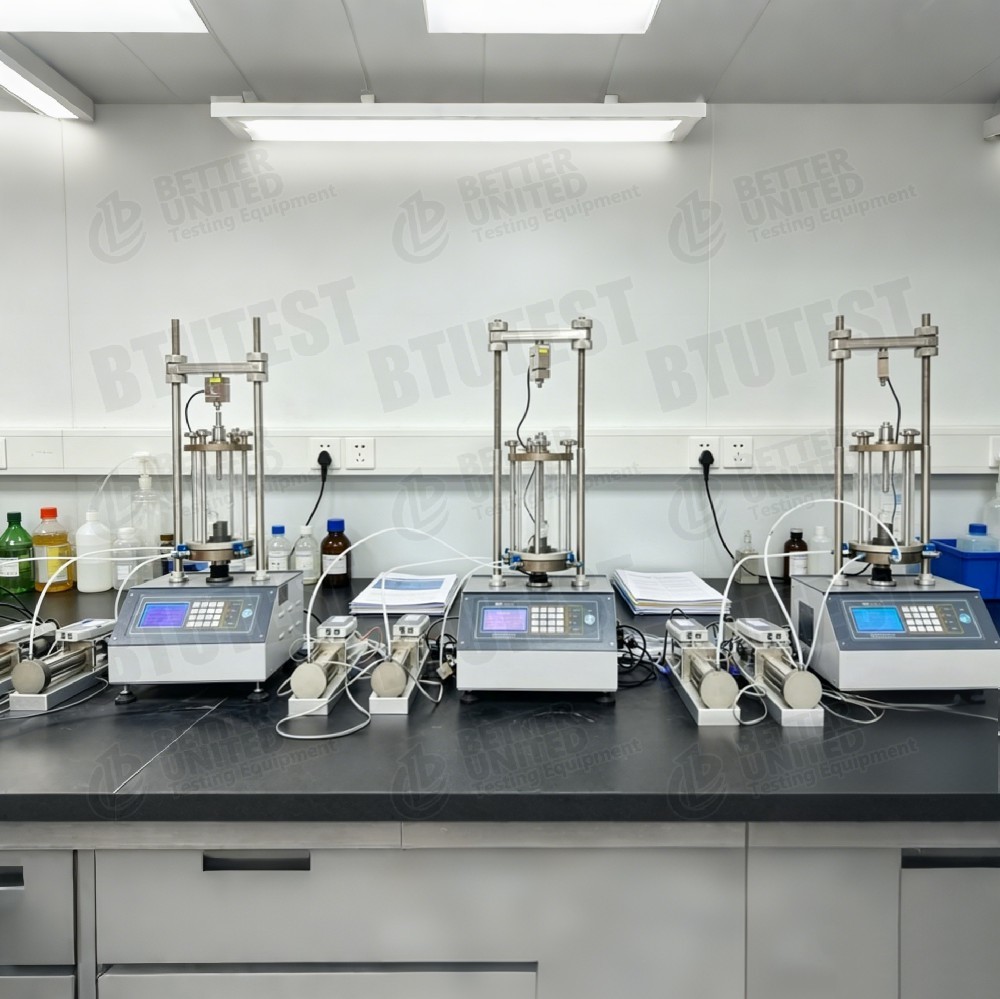

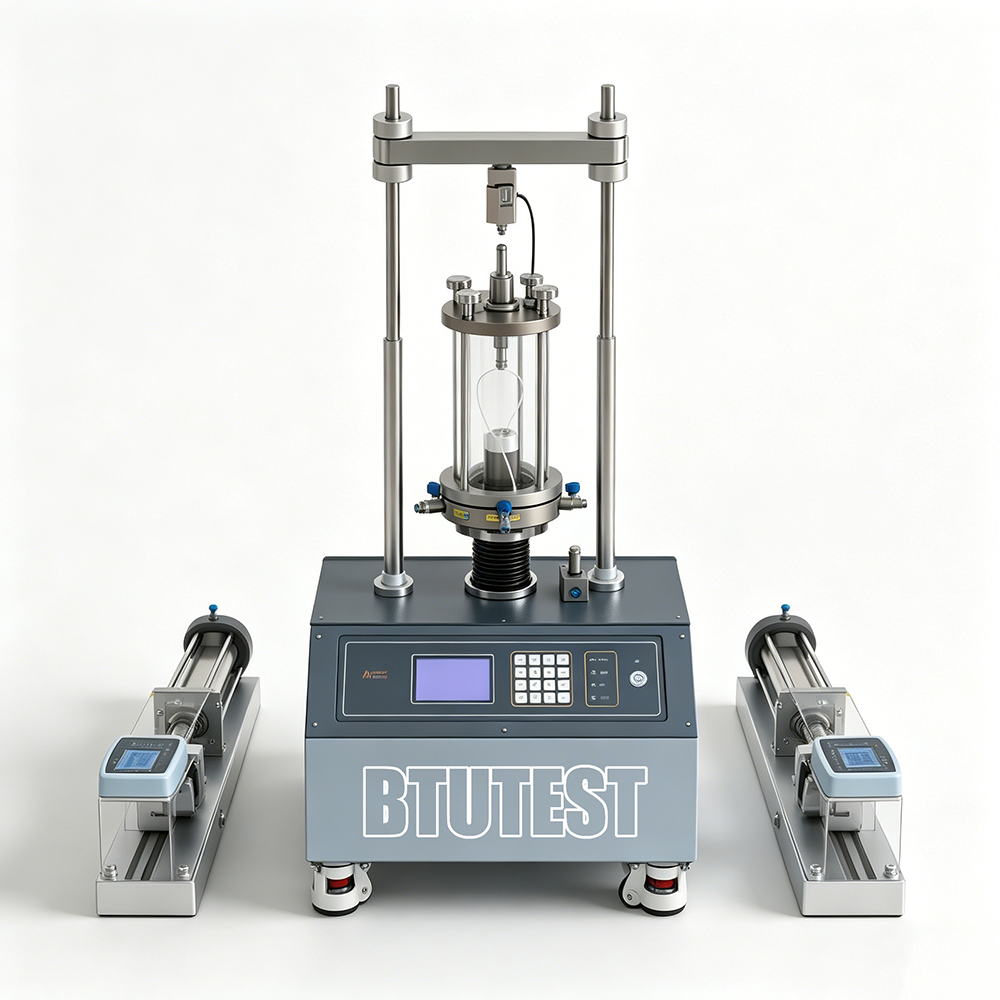

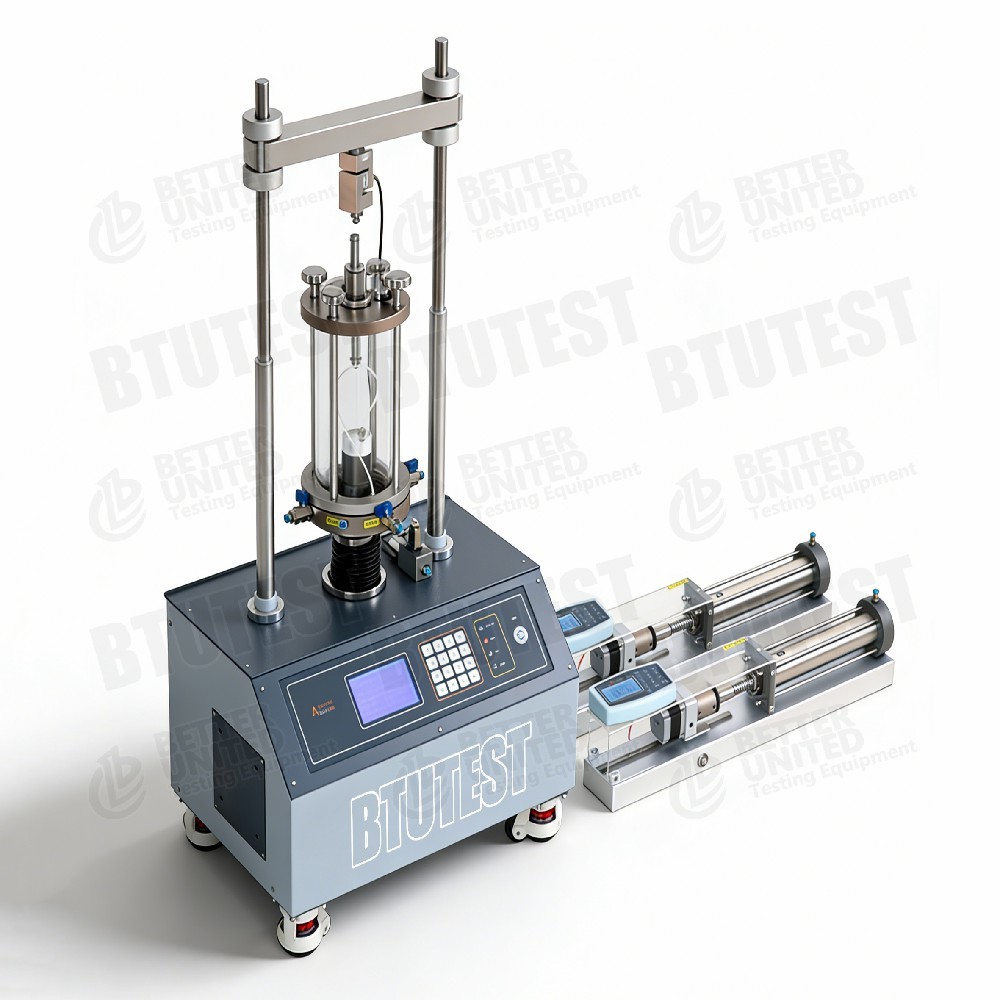

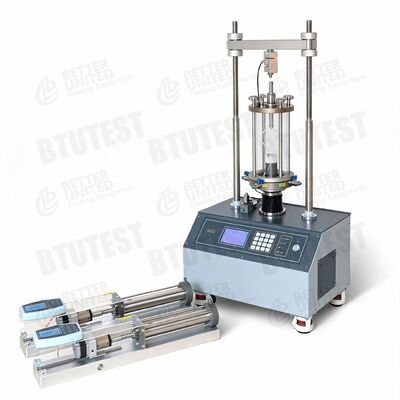

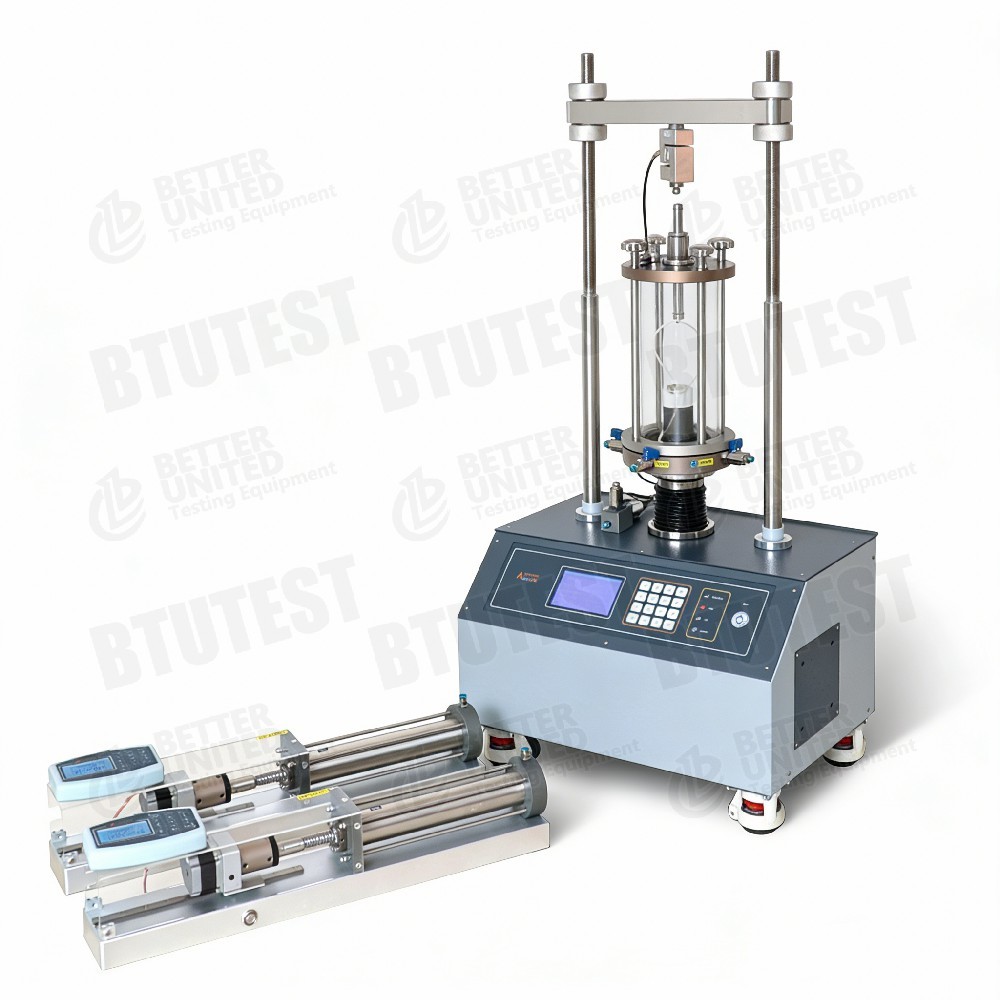

Η σειρά BTU-TTS είναι απολυλειτουργικό γεωτεχνικό σύστημα τριαξονικών δοκιμώνχρησιμοποιείται για τον προσδιορισμό των μηχανικών ιδιοτήτων του εδάφους κάτω από διαφορετικές διαδρομές τάσης και συνθήκες αποστράγγισης. Η σειρά περιλαμβάνει πολλά μοντέλα, που καλύπτουν τις απαιτήσεις δοκιμών από μικρά δείγματα έως μεγάλα χονδρόκοκκα δείγματα εδάφους. Το σύστημα ενσωματώνει μονάδες αξονικού φορτίου, πίεσης κυψέλης, αντίθλιψης, ελέγχου ρυθμού διάτμησης και απόκτησης δεδομένων, υποστηρίζοντας διάφορες τυπικές μεθόδους τριαξονικής δοκιμής.

2. Πρότυπα δοκιμής

Αν και ο πίνακας δεν αναφέρει ρητά τους τυπικούς αριθμούς, με βάση τις γενικές προδιαγραφές τριαξονικής δοκιμής, το σύστημα πληροί τα ακόλουθα εγχώρια και διεθνή πρότυπα:

•ASTM D4767(Συγκεντρωτική δοκιμή Τριαξονικής Συμπίεσης χωρίς αποστράγγιση)

•ASTM D7181(Συγκεντρωτική Δοκιμή Τριαξονικής Συμπίεσης με Αποστράγγιση)

•ASTM D2850(Μη ενοποιημένη Τριαξονική δοκιμή χωρίς αποστράγγιση)

•BS 1377: Μέρος 7(British Standard Triaxial Test)

•ISO 17892-8(Δοκιμή τριαξονικής διάτμησης εδάφους)

•SL 237-1999(Διαδικασία Κινεζικής Γεωτεχνικής Δοκιμής) κ.λπ.

3. Προδιαγραφή

4. Λεπτομέρεια

•Ελεγκτής: Ανεξάρτητοι ελεγκτές για την πίεση κυψέλης και την αντίθλιψη, που υποστηρίζουν έλεγχο πίεσης/όγκου υψηλής ακρίβειας.

•Ενότητα απόκτησης δεδομένων: Πρότυπο, για καταγραφή σε πραγματικό χρόνο αξονικής δύναμης, μετατόπισης, πίεσης πόρων, αλλαγής όγκου.

•Λειτουργίες λογισμικού: Περιλαμβάνει τις ακόλουθες δοκιμαστικές ενότητες:

◦ Κορεσμός αντίθλιψης

◦ Ισοτροπική/ανισότροπη ενοποίηση

◦ Unsolidated Undrained (UU)

◦ Consolidated Undrained (CU) με μέτρηση πίεσης πόρων

◦ Ενοποιημένο στραγγισμένο (CD) με μέτρηση αλλαγής όγκου

◦ K₀ ενοποίηση

◦ Δοκιμή διαδρομής στρες

◦ Ρεολογικός έλεγχος

◦ Βαθμονόμηση αισθητήρα

◦ Μετα-επεξεργασία και εξαγωγή δεδομένων

•Πίεση αέρα: Χρησιμοποιείται για την εφαρμογή κυψελών και αντίθλιψης. Τα μοντέλα παρέχουν επίπεδα 2/3/6 MPa.

5. Εφαρμογή

•Γεωτεχνική έρευνα χώρου: Προσδιορίστε τις παραμέτρους διατμητικής αντοχής (c, φ) των εδαφών θεμελίωσης και των εδαφών υποβάθρου.

•Δοκιμή υλικού φράγματος: Μεγάλα μοντέλα (100/200) κατάλληλα για τριαξονικές δοκιμές σε χονδρόκοκκα εδάφη και βράχους.

•Ανάλυση ευστάθειας πρανών: Λάβετε καμπύλες τάσης-παραμόρφωσης υπό διαφορετικές συνθήκες αποστράγγισης.

•Υπόγεια μηχανική: Προσομοίωση απόκρισης πίεσης πόρων κατά την εκσκαφή και τη φόρτωση.

•Έρευνα και διδασκαλία: Χρησιμοποιείται για την επικύρωση μοντέλων συστατικών εδαφών και μελέτες μονοπατιών τάσεων.

6. Πλεονεκτήματα

•Ευρύ εύρος φορτίου και μεγέθους: Από 10 kN έως 2000 kN, καλύπτοντας λεπτόκοκκα έως πολύ μεγάλα χονδρόκοκκα εδάφη.

•Έλεγχος εξαιρετικά χαμηλής διάτμησης: Ελάχιστο 0,00001 mm/min, κατάλληλο για ερπυστικές/ρεολογικές δοκιμές.

•Μέτρηση όγκου υψηλής ακρίβειας: Έλεγχος όγκου αντίθλιψης έως 16000 ml, ικανοποιώντας μεγάλες απαιτήσεις αποστράγγισης/αλλαγής όγκου δείγματος.

•Πλήρως αυτόματος έλεγχος λογισμικού: Ενσωματώνει πολλαπλές τυπικές διαδικασίες δοκιμών, μειώνοντας το ανθρώπινο λάθος.

•Αρθρωτό σχέδιο: Ευέλικτη διαμόρφωση κυψελών/αντιπίεσης και πίεσης αέρα. εύκολη βαθμονόμηση αισθητήρα.

7. Παράμετρος (Σύνοψη)

8. Τι να Διαλέξετε

Συστάσεις με βάση τον τύπο του δείγματος και τις απαιτήσεις δοκιμής:

Σκεφτείτε επίσης: την ανάγκη για μέτρηση της πίεσης των πόρων, την ακρίβεια αλλαγής όγκου, την ικανότητα ελέγχου της διαδρομής τάσης και την παροχή πεπιεσμένου αέρα επιτόπου.

9. Ροή διαδικασίας

Παρακάτω είναι μια τυποποιημένη διαδικασία για ένα τυπικόΕνοποιημένη δοκιμή χωρίς αποστράγγιση (CU).χρησιμοποιώντας τη σειρά BTU-TTS (τα περισσότερα βήματα ελέγχονται αυτόματα από το λογισμικό):

Βήμα 1: Προετοιμασία και εγκατάσταση δείγματος

• Προετοιμάστε αναμορφωμένο ή μη διαταραγμένο δείγμα εδάφους σύμφωνα με το μέγεθος του δείγματος του μοντέλου (π.χ. Φ70×H140 mm).

• Συναρμολογήστε πορώδη πέτρα, διηθητικό χαρτί, ελαστική μεμβράνη γύρω από το δείγμα και τοποθετήστε στη βάση τριαξονικής κυψέλης.

• Εγκαταστήστε τον αισθητήρα πίεσης πόρων και την άνω γραμμή αποστράγγισης, σφραγίστε το κελί.

Βήμα 2: Γέμισμα και αφαίρεση του συστήματος

• Ανοίξτε τους ελεγκτές κυψέλης και αντίθλιψης, γεμίστε τις γραμμές και την κυψέλη με απαερωμένο νερό, αφαιρέστε τις φυσαλίδες αέρα.

• Χρησιμοποιήστε τη λειτουργία "line de-airing" του λογισμικού για να διασφαλίσετε την ακριβή μέτρηση της αλλαγής όγκου.

Βήμα 3: Κορεσμός αντίθλιψης

• Επιλέξτε τη μονάδα “Back Pressure Saturation” στο λογισμικό.

• Ρυθμίστε την αντίθλιψη στόχου (π.χ. 300 kPa) και την πίεση του στοιχείου (20~50 kPa πάνω από την αντίθλιψη).

• Εφαρμόστε αυτόματα κλιμακωτή αντίθλιψη ενώ παρακολουθείτε τον συντελεστή πίεσης πόρων Β (συνήθως B≥0,95 υποδηλώνει πλήρη κορεσμό).

Βήμα 4: Ισότροπη/Ανισότροπη ενοποίηση

• Επιλέξτε ενότητα «Ενοποίηση» στο λογισμικό.

• Ρυθμίστε την πίεση κυψέλης στόχου (ή την κατάσταση K₀) και τα κριτήρια σταθεροποίησης της αλλαγής χρόνου/όγκου σταθεροποίησης.

• Το σύστημα καταγράφει αυτόματα την αλλαγή όγκου και τη διάχυση της πίεσης των πόρων, δημιουργεί αρχείο καταγραφής ενοποίησης.

Βήμα 5: Κούρεμα (αστραγγισμένο ή στραγγισμένο)

• Επιλέξτε μονάδα «Διάτμηση», ρυθμίστε την ταχύτητα διάτμησης (π.χ. 0,05 mm/min).

• Έναρξη αξονικής φόρτισης. Το σύστημα καταγράφει σε πραγματικό χρόνο την αξονική δύναμη, τη μετατόπιση, την πίεση πόρων (CU) ή την αλλαγή όγκου (CD).

• Αυτόματη ανίχνευση συνθηκών αιχμής ή τερματισμού (π.χ. η καταπόνηση φτάνει το 20%).

Βήμα 6: Τερματισμός δοκιμής και επεξεργασία δεδομένων

• Το λογισμικό σταματά αυτόματα τη φόρτωση, απελευθερώνει την πίεση της κυψέλης, εξάγει ακατέργαστα δεδομένα (πίεση, καταπόνηση, πίεση πόρων, αλλαγή όγκου).

• Η μονάδα μετά την επεξεργασία υπολογίζει παραμέτρους διατμητικής αντοχής (c, φ), συντελεστή ελαστικότητας, καταπόνηση αστοχίας κ.λπ.

• Δημιουργία αναφοράς δοκιμής, εξαγωγή σε Excel/PDF.

Βήμα 7: Καθαρισμός και συντήρηση εξοπλισμού

• Αποστραγγίστε το νερό των κυττάρων, αφαιρέστε το δείγμα.

• Καθαρές γραμμές και πορώδης πέτρα. πραγματοποιήστε έλεγχο μηδενισμού αισθητήρα.

Για άλλους τύπους δοκιμών (UU, CD, διαδρομή τάσης, ρεολογία), αλλάζουν μόνο οι συνθήκες αποστράγγισης και οι στόχοι ελέγχου κατά τα στάδια κορεσμού/στερεοποίησης/διάτμησης. το λογισμικό παρέχει ενσωματωμένους οδηγούς ανάλογα.
