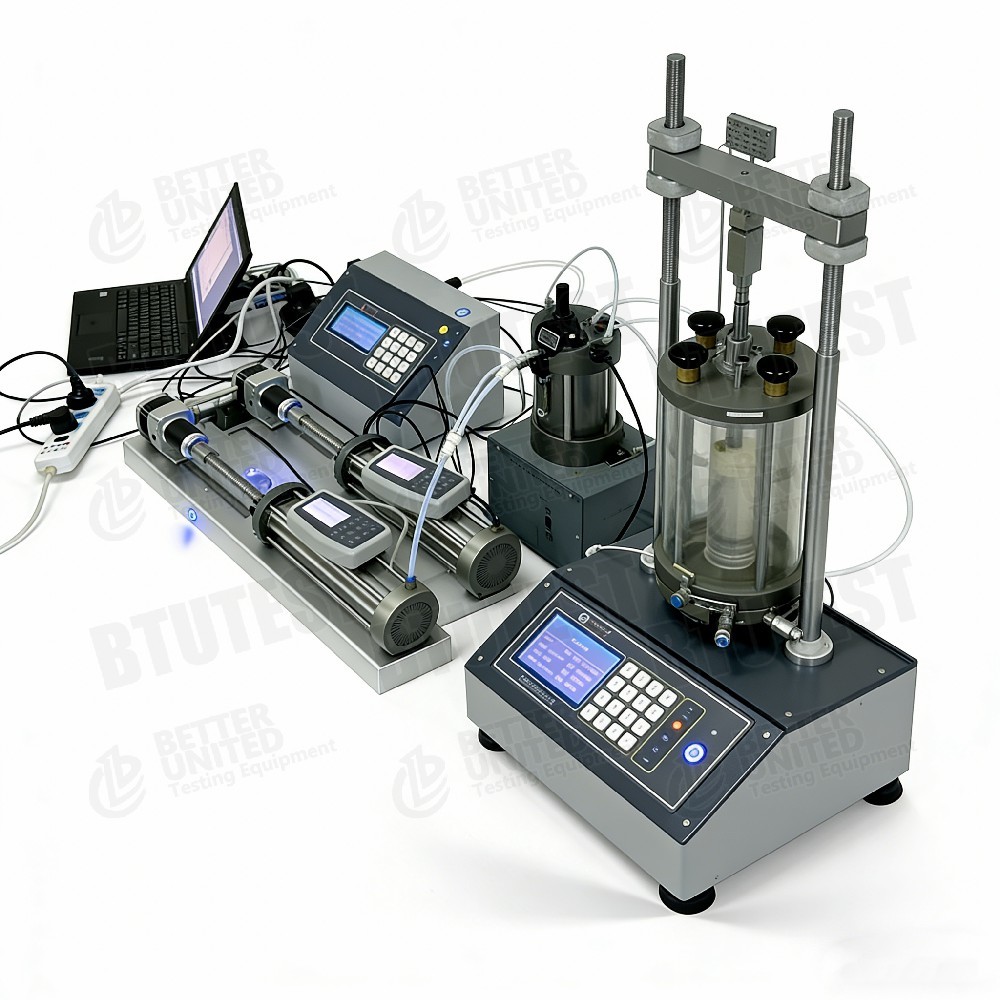

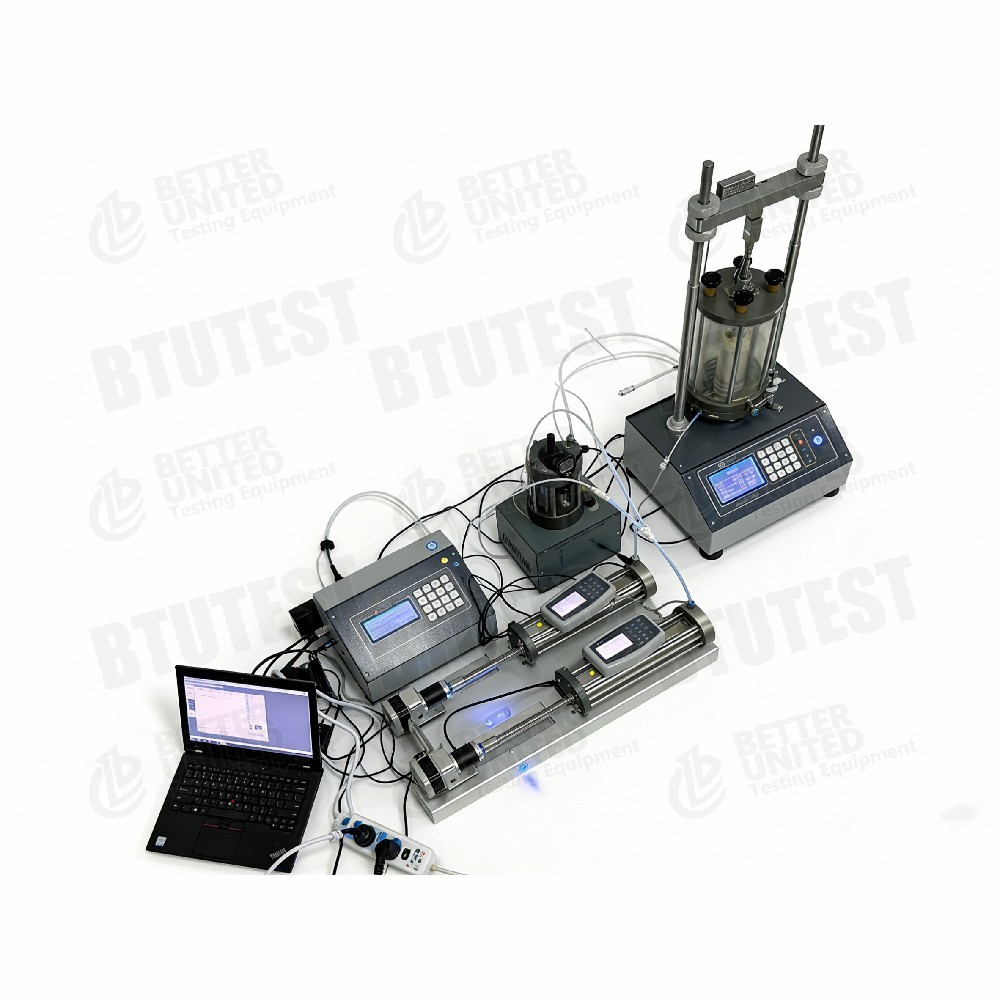

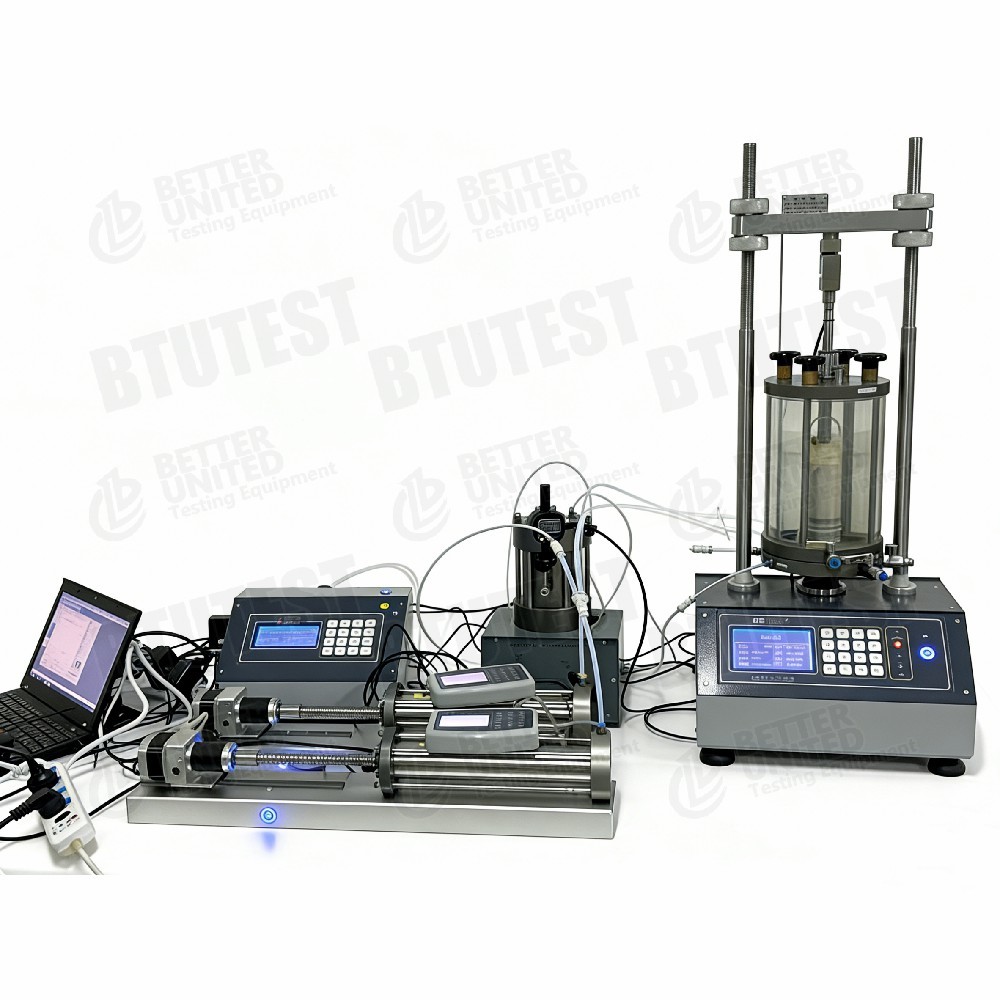

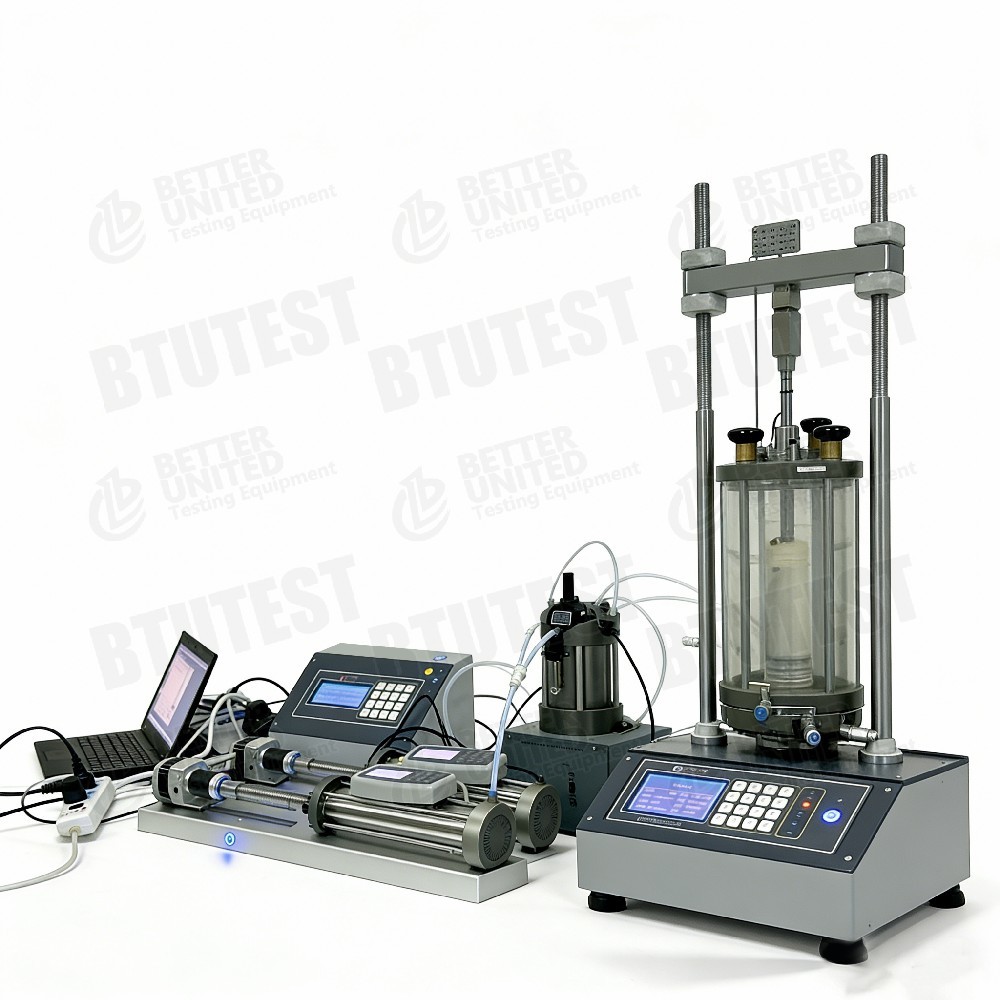

Αυτόματη Τριαξονική Συσκευή Διαδρομής Καταπόνησης Ακόρεστου Εδάφους

Περιγραφή προϊόντων

                                                        Αυτοματοποιημένη μη κορεσμένη δομή στρες εδάφους τριάξια συσκευή

1Περιγραφή.

Ο εξοπλισμός αυτός είναιΠλήρως αυτόματη μη κορεσμένη υπόγεια τριαξική συσκευή (ΒΤΕ- σειρά TTS-U), ειδικά σχεδιασμένο για μελέτες των μηχανικών ιδιοτήτων των μη κορεσμένων εδαφών.διττό θάλαμο κυψελών πίεσηςκαι έναανεξάρτητο σύστημα μέτρησης της συνολικής μεταβολής όγκου, επιτρέποντας τον ακριβή έλεγχο της πίεσης του αέρα των πόρων, της πίεσης του νερού των πόρων και της πίεσης των κυττάρων, επιτρέποντας έτσι τη δοκιμή ακόρεστου εδάφους σε περίπλοκες διαδρομές άγχους.Η συσκευή είναι επίσης συμβατή με τις μονάδες δοκιμής κορεσμένου εδάφους και μπορεί να αναβαθμιστεί προαιρετικά με λειτουργίες ελέγχου θερμοκρασίας και συνδεδεμένων πολλαπλών πεδίων..

---


2. Πρότυπα δοκιμών

• ΑΣTM D6836(Μεθόδους δοκιμής για τις υδραυλικές και μηχανικές ιδιότητες των μη κορεσμένων εδαφών)
• ΑΣTM D5298(Μέθοδος χαρτιού φίλτρου για το δυναμικό εδάφους-νερού)
• Η σειρά ISO 17892(Γεωτεχνικές εργαστηριακές δοκιμές)
• ΣΛ 237-1999(Κινέζικη προδιαγραφή για τη δοκιμή εδάφους ∆εν κορεσμένο τμήμα εδάφους)
• Κοινές μεθοδολογίες από την ερευνητική βιβλιογραφία για τις τριάξονες δοκιμές ακόρεστου εδάφους


---


3. Προδιαγραφή (Παραμέτρο)


Άλλες κοινές προδιαγραφές:

• Σύστημα μέτρησης συνολικού όγκου: ανεξάρτητη, συνεχής μέτρηση, απεριόριστο εύρος
• Κεραμικός δίσκος: 500 kPa υψηλή τιμή εισόδου αέρα (εισαγόμενος από τις ΗΠΑ), προαιρετικά 15 Bar (~ 1,5 MPa)
• Μονούλες λογισμικού: δοκιμές ακόρεστου/κόρεστου εδάφους, πορεία στρες, ρεολογία κλπ.


---


4. Λεπτομέρειες (τεχνικές λεπτομέρειες)

• Δύο θάλαμοι κυψελών πίεσης: ταυτόχρονη φόρτιση των εσωτερικών και των εξωτερικών θαλάμων, μειώνοντας την επίδραση της κυτταρικής παραμόρφωσης στη μέτρηση της μεταβολής του όγκου.
• Ανεξάρτητο σύστημα μέτρησης συνολικού όγκου: δεν βασίζεται στην συσσώρευση του ελεγκτή όγκου· επιτρέπει συνεχή και ακριβή μέτρηση της αλλαγής όγκου, ειδικά κατάλληλη για δοκιμές μεγάλης διάρκειας ή μεγάλων παραμορφώσεων.
• Ρυθμιστής πίεσης/όγκου: υψηλής ακρίβειας, μεγάλης χωρητικότητας όγκου· μπορεί να χρησιμοποιηθεί ανεξάρτητα για τη μέτρηση της πίεσης και του όγκου.
• Ανεξάρτητος έλεγχος πίεσης αέρα/νερού από πόρους: επιτρέπει την ανεξάρτητη εφαρμογή και μέτρηση, επιτρέποντας τον έλεγχο της αναρρόφησης με μήτρα.
• Κεραμικός δίσκος υψηλής εισόδου αέρα: 500 kPa κατά κανόνα· προαιρετικά 15 Bar (~1,5 MPa) για μεγαλύτερες περιοχές αναρρόφησης.
• Ταχύτητα κοπής: έως 60 mm/min (TTS-4U) και έως 0,00001 mm/min, καλύπτοντας δοκιμές από την ταχεία κοπή έως τη ρεολογία.
• Αναβαθμίσεις: μπορεί να αναβαθμιστεί σε διμερή διάπεμπτη ακόρεστης γης τριάξια συσκευή ίσης πίεσης, καθώς και σε συστήματα ελέγχου θερμοκρασίας και πολλαπλών πεδίων ζεύξης.


---


5Εφαρμογή

• Έρευνα για τη μηχανική των ακόρεστων εδαφών: π.χ. λωσσός, επεκτατικό έδαφος, υπολειμματικό έδαφος, συμπιεσμένη γέμιση
• Ανάλυση σταθερότητας κλίσης: μεταβολές ισχύος υπό διείσδυση βροχόπτωσης
• Συστήματα κάλυψης χώρων υγειονομικής ταφής: ακόρεστα υδραυλικά χαρακτηριστικά
• Υπερυθροποιημένα και συμπιεσμένα έργα γης: επιρροή της αλλαγής υγρασίας στην αντοχή
• Υλικά αποθήκευσης πυρηνικών αποβλήτων: π.χ. βεντονίτης στην απόρριψη ραδιενεργών αποβλήτων υψηλής ραδιενέργειας
• Κλιματική αλλαγή και γεωτεχνική μηχανική: επιπτώσεις των κύκλων ξήρανσης-βρέξεως στη μηχανική συμπεριφορά του εδάφους


---


6. Πλεονεκτήματα

• Πραγματικά πλήρως αυτόματο: πλήρης αυτοματοποιημένος έλεγχος της διαδικασίας για τη δοκιμή του μη κορεσμένου εδάφους, μειώνοντας το ανθρώπινο λάθος
• Διπλός θάλαμος + ανεξάρτητη μέτρηση της αλλαγής όγκου: υψηλή ακρίβεια αλλαγής όγκου, ανεπηρέαστη από την ευελιξία των κυψελών πίεσης
• Ευρύ φάσμα πίεσης και ταχύτητας: προσαρμόζεται σε διάφορα ακόρεστα υλικά εδάφους και απαιτήσεις δοκιμών
• Μονουλικός σχεδιασμός: αναβαθμιζόμενη σε διαπερατότητα, έλεγχο θερμοκρασίας, πολυπεδική ζεύξη ισχυρή επεκτασιμότητα
• Συμβατό με δοκιμές κορεσμένου εδάφους: μία συσκευή καλύπτει τόσο τις ανάγκες δοκιμής κορεσμένου όσο και μη κορεσμένου εδάφους
• Εισαγόμενος κεραμικός δίσκος: υψηλή τιμή εισόδου αέρα, σταθερή και αξιόπιστη απόδοση


---

8. Τι να επιλέξετε (οδηγός επιλογής)


---


9. Η ροή της διαδικασίας


Βάσει των τυπικών διαδικασιών δοκιμής τριάξονας ακόρεστου εδάφους και των χαρακτηριστικών του εν λόγω εξοπλισμού:


• Προετοιμασία δείγματος→ Προετοιμάστε το δείγμα ακόρεστου εδάφους σε διαστάσεις (π.χ. Ø61,8×H125 mm), εγκαταστήστε κεραμικό δίσκο και κορεσθείτε
• Εγκατάσταση και σφράγιση→ Τοποθετήστε το δείγμα σε κύτταρο πίεσης διπλού θαλάμου.
• Ισορροπία αναρροφής→ Εφαρμόστε στόχο ανάσα μήτρα χρησιμοποιώντας την τεχνική μετατροπής άξονα (πίεση αέρα > πίεση νερού), περιμένετε για την ισορροπία
• Στάδιο ενοποίησης (προαιρετικό)→ Εφαρμόστε καθαρή πίεση κυψελών· καταγράψτε την αλλαγή όγκου και τους όγκους αποστράγγισης/εκτόξευσης
• Δρόμος άγχους ή στάδιο κοπής:
  • Διαδρομή σταθερής πίεσης (σταθερή αναρρόφηση)
  • Συνεχή αποκόλληση με στρεβλώσεις (CU, CD)
  • Διάδρομος αλλαγής αναρρόφησης (π.χ. δοκιμή βρεγμού)
  • Ρεολογία ή κυκλική φόρτιση χαμηλής συχνότητας (προαιρετικές μονάδες)
• Συλλογή δεδομένων→ Καταγράψτε την αξιωτική δύναμη, τη μετατόπιση, την πίεση νερού των πόρων, την πίεση αέρα των πόρων, τη συνολική αλλαγή όγκου, την πίεση των κυττάρων
• Μετά την επεξεργασία→ Σχεδιάστε την επιφάνεια αποτυχίας του μη κορεσμένου εδάφους (εξαρτώμενη από την αναρρόφηση), τις καμπύλες τάσης-εξέλιξης, τις καμπύλες αλλαγής όγκου κλπ.
• Προαιρετικές διαδικασίες αναβάθμισης: ρύθμιση θερμοκρασίας, διαπερατότητα, σύνδεση πολλαπλών πεδίων
