Αυτόματη Τριαξονική Συσκευή

Περιγραφή προϊόντων

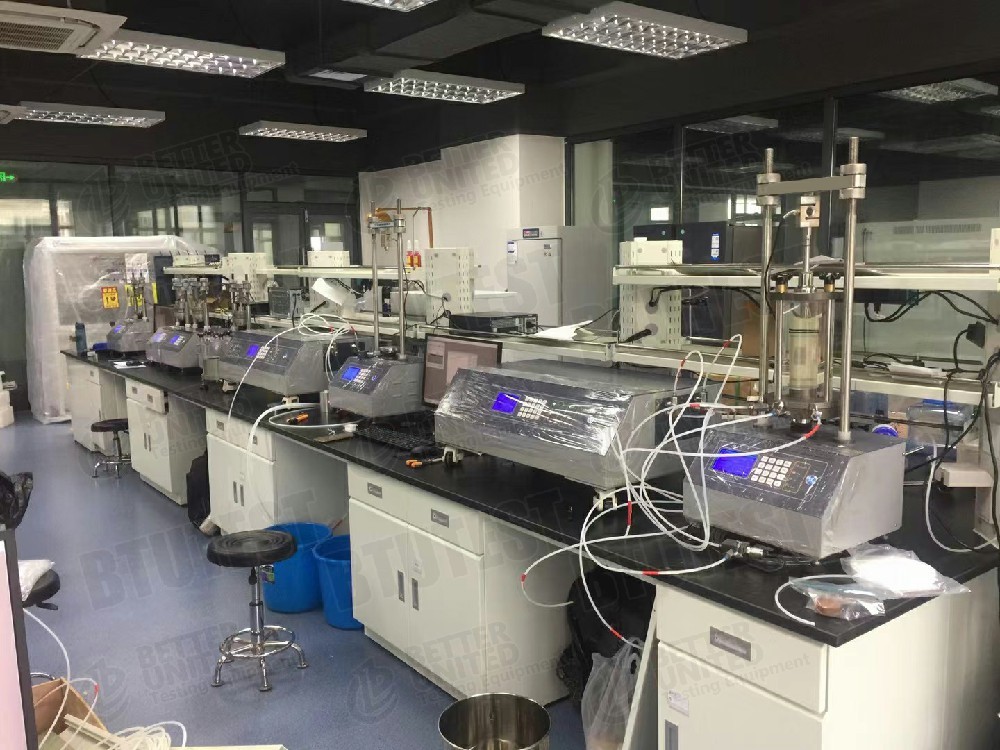

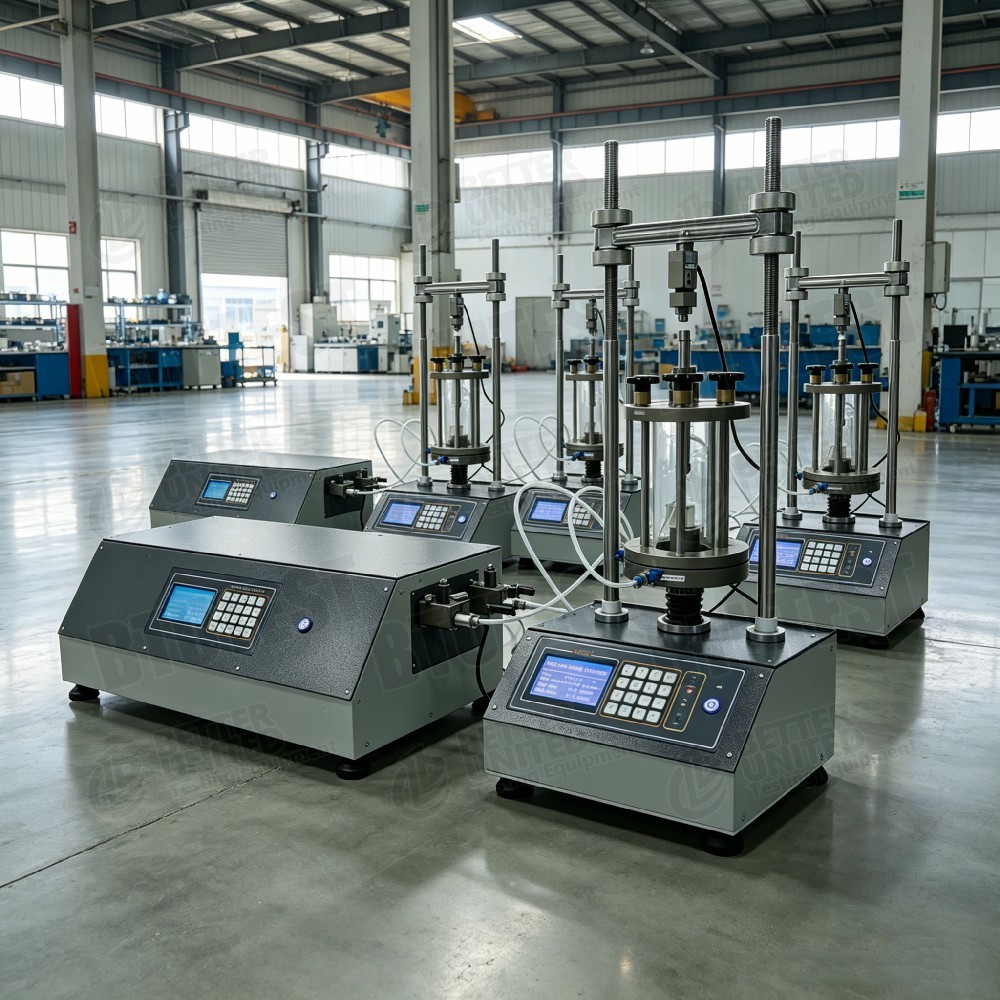

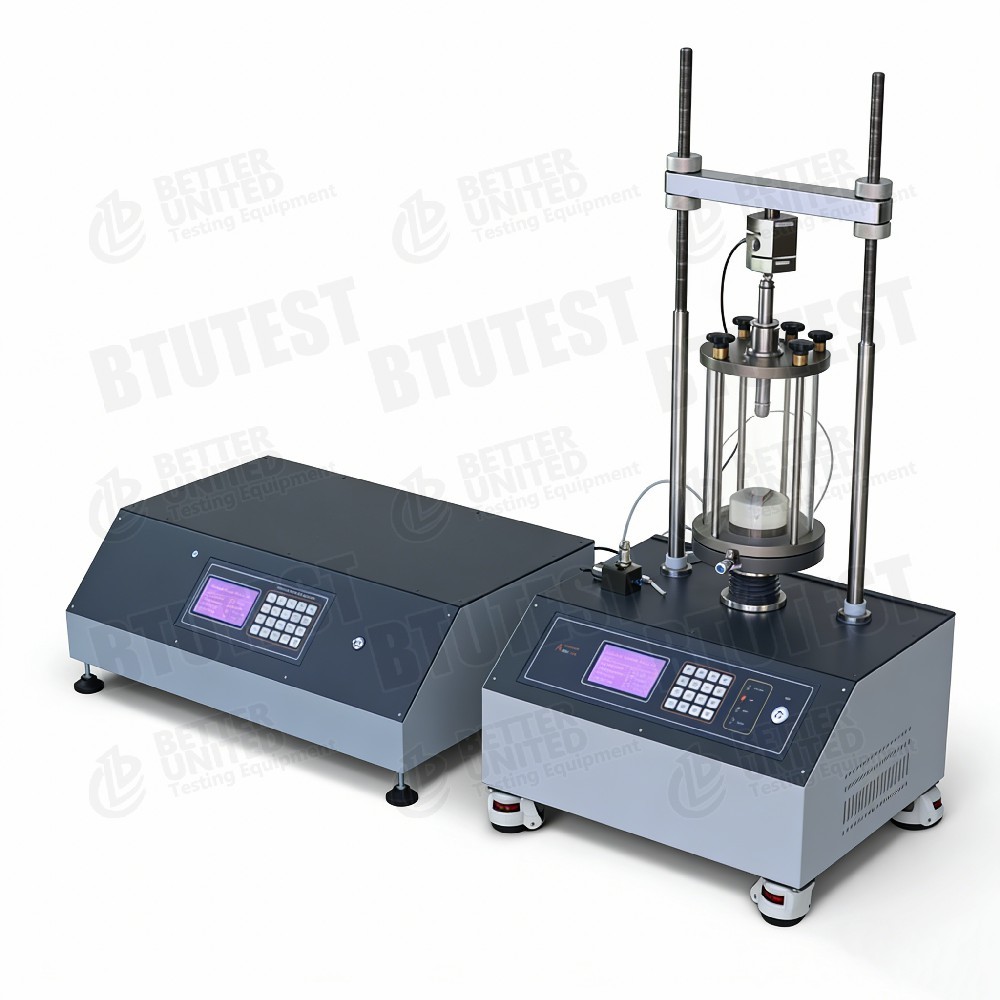

BTU-Σειρά TTS Full Automatic Triaxial Testing System

Περιγραφή

• Master Loader
  • Άκαμπτη κατασκευή δύο στηλών, βηματικός κινητήρας με ατέρμονα μετάδοση κίνησης, χαμηλό θόρυβο και ομαλή λειτουργία.
  • Ενσωματωμένη προστασία άνω/κάτω ορίου και προστασία υπερφόρτωσης (αυτόματη διακοπή όταν η αξονική δύναμη υπερβαίνει το εύρος του αισθητήρα).
  • Μέτρηση αξονικής μετατόπισης: προαιρετικό εύρος 50 mm (ακρίβεια 0,003 mm) ή εύρος 100 mm (ακρίβεια 0,1% FS).
  • Αισθητήρες αξονικής δύναμης: πολλαπλές περιοχές 0-10/25/30/50/60/100 kN.
  • Λειτουργίες ελέγχου: προαιρετική – Γραφική οθόνη LCD με πληκτρολόγιο μεμβράνης 16 πλήκτρων ή οθόνη αφής 5,7 ιντσών.
  • Θύρα USB για σύνδεση υπολογιστή. μπορεί να λειτουργεί αυτόνομα ή ως μέρος ενός πλήρως αυτοματοποιημένου τριαξονικού συστήματος.

• Ελεγκτής έντασης πίεσης (PVC)
  • Χρησιμοποιείται για τον ακριβή έλεγχο της πίεσης περιορισμού και της αντίθλιψης και για τη μέτρηση της αλλαγής όγκου.
  • Ενσωματωμένος μορφοτροπέας πίεσης και μέτρηση όγκου (μέτρηση βημάτων βηματικού κινητήρα).
  • Μπορεί να χρησιμοποιηθεί αυτόνομη ως πηγή σταθερής πίεσης (αντικαθιστά στήλες υδραργύρου, πεπιεσμένο αέρα, νεκρά βάρη κ.λπ.) ή ως μετρητή αλλαγής όγκου (ανάλυση 0,001 ml).
  • Διασύνδεση USB για άμεσο έλεγχο υπολογιστή.
  • Το μέσο εργασίας είναι το απαερωμένο νερό.

Πρότυπα δοκιμών (Διεθνή)

• ASTM D7012(Τριαξονική θλιπτική αντοχή πετρώματος)
• ASTM D7181(Συγκεντρωτική μη στραγγιζόμενη τριαξονική δοκιμή για χώμα)
• ASTM D4767(Συγκεντρωτική τριαξονική δοκιμή αποστράγγισης για χώμα)
• ASTM D2850(Μη ενοποιημένη μη στραγγιζόμενη τριαξονική δοκιμή για χώμα)
• ASTM D2166(Απεριόριστη θλιπτική αντοχή)
• ASTM D5084(Δοκιμή διαπερατότητας, προαιρετική)
• Το ISRM πρότεινε μεθόδους(Τριαξονική δοκιμή βράχου)
• ISO 17892‑8/‑9(Γεωτεχνικές τριαξονικές δοκιμές)

Προσδιορισμός

Μοντέλα και παράμετροι Master Loader (Πίνακας 1)

Παράμετροι ρυθμιστή έντασης πίεσης (PVC) (Πίνακας 2)

• Ακρίβεια πίεσης: ±0,1% FS
• Ακρίβεια όγκου: 0,1% της μετρούμενης τιμής
• Ανεξάρτητος πίνακας ελεγκτή: LCD 240×128, πληκτρολόγιο μεμβράνης 16 πλήκτρων, θύρα USB
• Αυτόματη προστασία από υπερπίεση και υπερόγκο

Άλλες Προδιαγραφές

• Ισχύς Master Loader: 220‑240V/50Hz ή 110V (προαιρετικό)
• Περιβάλλον εργασίας: 0~40 ℃, σχετική υγρασία <85%, χωρίς ισχυρές ηλεκτρομαγνητικές παρεμβολές
• Μέγιστη πίεση λειτουργίας τριαξονικού στοιχείου: 2 MPa (όπως αναφέρεται σε αυτό το εγχειρίδιο, άλλα μοντέλα ενδέχεται να διαφέρουν)
• Διεπαφές: USB, DIN 4 ακίδων (εξωτερική κυψέλη φορτίου / αισθητήρας πίεσης πόρων)

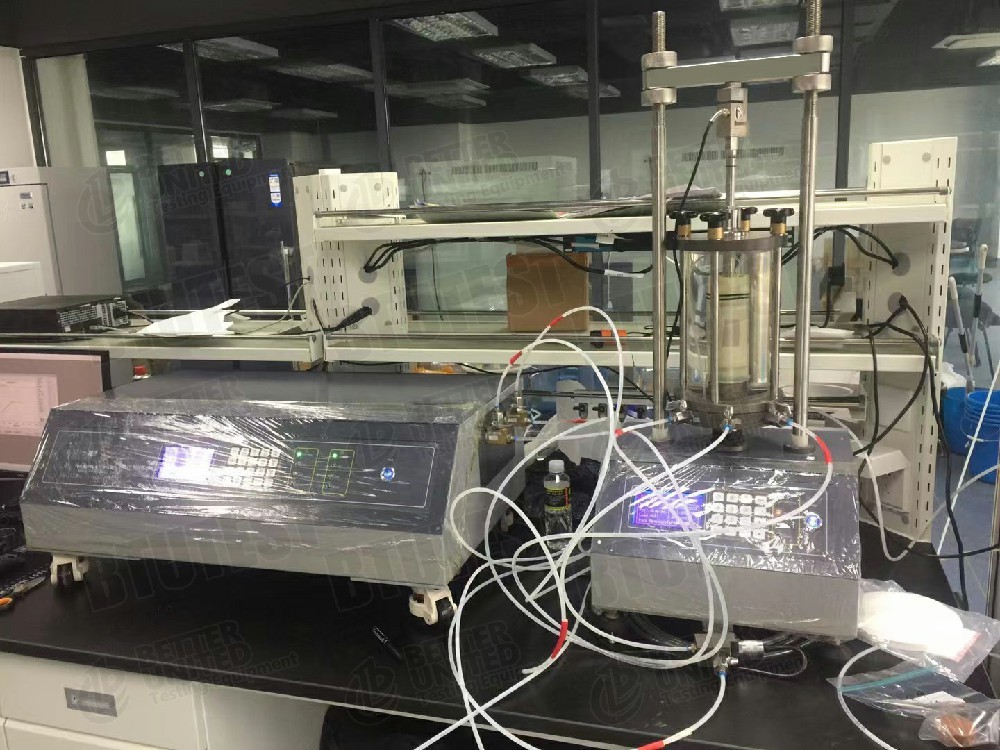

Λεπτομέρεια

• Ενσωματωμένη σχεδίαση Master Loader– Το πίσω πλαίσιο παρέχει τροφοδοσία, USB, εξωτερική υποδοχή φόρτωσης τύπου S και υποδοχή αισθητήρα πίεσης εξωτερικού πόρων (4 ακίδων DIN).
• Μπροστινό πάνελ– Η οθόνη LCD εμφανίζει τρέχοντα ρυθμό, αξονική μετατόπιση, αξονικό φορτίο, πίεση περιορισμού, πίεση πόρων. Το πληκτρολόγιο 16 πλήκτρων επιτρέπει τη ρύθμιση του ρυθμού, εκκίνησης/διακοπής, γρήγορης αύξησης/κάτωσης, ρύθμισης παραμέτρων (χρόνος, απλή βαθμονόμηση).
• Γρήγορη τοποθέτηση– Επιτρέπει την ταχεία ανύψωση/κατέβασμα της πλάκας φόρτωσης για μείωση του χρόνου εγκατάστασης. Οι διακόπτες αυτόματης κατοικίας και ορίου αποτρέπουν τις υπερβολές.
• Ελεγκτής PVC–
  • Ανεξάρτητο ενσωματωμένο σύστημα με δική του οθόνη LCD και πληκτρολόγιο.
  • Μπορεί να ορίσει στοχευόμενες πιέσεις για περιορισμό και αντίθλιψη ή να ελέγξει το γέμισμα/άδειο.
  • Οι ελεγκτές περιορισμού και αντίθλιψης είναι ανεξάρτητοι. και τα δύο έχουν θύρες USB.
  • Το πίσω πάνελ έχει είσοδο νερού (στο δοχείο νερού) και εξόδους (σε θύρες περιορισμού κυψέλης/αντιπίεσης).
• Τριαξονικό Κύτταρο–
  • Η βάση έχει πέντε θύρες: δύο για την κάτω πίεση αποστράγγισης/πίεση πόρων, δύο για την πίεση αποστράγγισης/περιορισμού, μία για την άνω αντίθλιψη.
  • Πάνω και κάτω στερεώνονται με μπουλόνια.
  • Διαφανής οργανικός γυάλινος κύλινδρος, μέγιστη πίεση λειτουργίας 2 MPa.
• Εγκατάσταση δείγματος– Το εγχειρίδιο παρέχει μια λεπτομερή εικονογραφημένη διαδικασία 10 βημάτων (εισαγωγή μεμβράνης λάτεξ, τοποθέτηση δείγματος, διηθητικό χαρτί, πορώδεις πέτρες, στερέωση πάνω και κάτω, σχισμένο καλούπι, πλήρωση κυψέλης με απαερωμένο νερό κ.λπ.).
• Συνδέσεις σωλήνων– Χρησιμοποιήστε εξαρτήματα γρήγορης σύνδεσης 2 MPa. νάιλον σωλήνας εισάγεται απευθείας. για να αφαιρέσετε, πιέστε το κολάρο προς τα μέσα και τραβήξτε έξω το σωλήνα.
• Ηλεκτρικές συνδέσεις– Πρίζα με ασφάλεια.

Εφαρμογή

• Συμβατικές τριαξονικές δοκιμές εδαφομηχανικής: UU, CU, CD, ενοποίηση, διαδρομή τάσης κ.λπ.
• Δοκιμές τριαξονικής συμπίεσης βράχου (με δείγματα πετρωμάτων).
• Δοκιμές διαπερατότητας (απαιτείται προαιρετική μονάδα διαπερατότητας).
• Δοκιμές ακόρεστου εδάφους (απαιτούνται ακόρεστα προσαρτήματα).
• Δοκιμές ερπυσμού (υποστηρίζεται πολύ αργός ρυθμός 0,00001 mm/min).
• Έρευνα και διδασκαλία: πανεπιστήμια, ερευνητικά ιδρύματα, κέντρα επιθεώρησης ποιότητας.
• Μπορεί να χρησιμοποιηθεί αυτόνομη ως πηγή σταθερής πίεσης ή μανόμετρο αλλαγής όγκου.

Φόντα

• Αρθρωτό σχέδιο– Οι ελεγκτές Master Loader και PVC είναι ανεξάρτητοι. μπορούν να συνδυαστούν σε διαφορετικά συστήματα χωρητικότητας ή να χρησιμοποιηθούν χωριστά.
• Μέτρηση όγκου υψηλής ακρίβειας– Ανάλυση 0,001 ml, ακρίβεια 0,1%, ανώτερη από τα συμβατικά σωληνάρια αλλαγής όγκου.
• Ευρύ εύρος ρυθμού φόρτωσης– 0,00001 ~ 20 mm/min (ανάλογα με το μοντέλο), κάλυψη από ερπυσμό έως γρήγορη διάτμηση.
• Μεγάλη χωρητικότητα δείγματος– Έως Ø300×600 mm, κατάλληλο για χονδρόκοκκα εδάφη, βράχους, πυρήνες βράχων μεγάλης διαμέτρου.
• Προστασία υπερφόρτωσης– Αυτόματη διακοπή όταν η αξονική δύναμη υπερβαίνει το εύρος του αισθητήρα. Προστασία υπερπίεσης/υπερβολικού όγκου σε PVC.
• Δύο λειτουργίες ελέγχου– Προαιρετικό Master Loader LCD+πληκτρολόγιο ή οθόνη αφής. Το PVC έχει τον δικό του ανεξάρτητο πίνακα ελέγχου.
• Επικοινωνία USB– Εύκολη σύνδεση με υπολογιστή για πλήρως αυτοματοποιημένο έλεγχο.
• Χρησιμοποιεί απαερωμένο νερό– Αποφεύγει επικίνδυνα μέσα όπως ο υδράργυρος.
• Αντιδιαβρωτική προστασία– Εξωτερικά μέρη σόμπας-σμάλτο βαμμένα ή επιχρωμιωμένα.

Τι να Διαλέξετε

Επιλέξτε το μοντέλο Master Loader σύμφωνα με τις απαιτήσεις (ανατρέξτε στον Πίνακα 1):

Ελεγκτής έντασης πίεσης:Το τυπικό μοντέλο είναι BTU-PVC-1 (2 MPa / 60 cc). Για υψηλότερη πίεση (π.χ. 3 MPa) ή μεγαλύτερο όγκο (π.χ. 3000 ml), απαιτείται προσαρμοσμένη παραγγελία (ανατρέξτε στο προηγούμενο έγγραφο BTU-TTS-20).

• Μόνο βασική τριαξονική– Master Loader + ένα PVC (περιορισμός). Η αντίθλιψη μπορεί να είναι χειροκίνητη ή πρόσθετο PVC.
• CU/CD με κορεσμό– Προτείνετε διπλό PVC (περιορισμός + αντίθλιψη) με μέτρηση αλλαγής όγκου.
• Ακόρεστο έδαφος– Απαιτεί πρόσθετο ελεγκτή πίεσης αέρα και κεραμικό δίσκο.
• Δοκιμές ερπυσμού– Βεβαιωθείτε ότι το εύρος ρυθμών Master Loader περιλαμβάνει πολύ χαμηλές ταχύτητες.
• Έλεγχος θερμοκρασίας– Απαιτείται προαιρετική μονάδα ελέγχου θερμοκρασίας (δεν περιγράφεται σε αυτό το εγχειρίδιο, αλλά διατίθεται στη σειρά).

Ροή διαδικασίας

Με βάση την Ενότητα 5 «Εγκατάσταση δείγματος» στο εγχειρίδιο και μια τυπική διαδικασία τριαξονικής δοκιμής:

• Παρασκευή
  • Προετοιμάστε το δείγμα (κορεσμένο ή ακόρεστο), μετρήστε τις διαστάσεις.
  • Προετοιμάστε απαερωμένο νερό, δοχείο αποθήκευσης νερού, μεμβράνη λατέξ, διηθητικό χαρτί, πορώδεις πέτρες.

• Εγκατάσταση δείγματος (10 βήματα, βλ. Εικ. 14)
  ένα. Εισαγάγετε τη μεμβράνη λατέξ στο σωλήνα καλουπιού, γυρίστε τα άκρα προς τα έξω, χρησιμοποιήστε έναν λαμπτήρα αναρρόφησης για να κολλήσετε τη μεμβράνη στο τοίχωμα του σωλήνα.
  σι. Τοποθετήστε το δείγμα στο σωλήνα καλουπιού.
  ντο. Τοποθετήστε το σωλήνα καλουπιού (με το δείγμα) στη βάση της τριαξονικής κυψέλης, με διηθητικό χαρτί και πορώδη πέτρα μεταξύ βάσης και δείγματος.
  ρε. Γυρίστε προς τα πάνω τη μεμβράνη λατέξ και αφαιρέστε το σωλήνα του καλουπιού.
  μι. Στερεώστε τη μεμβράνη λάτεξ στη βάση με λαστιχάκια.
  φά. Τοποθετήστε ένα διχασμένο καλούπι γύρω από το δείγμα για προστασία.
  σολ. Πάνω από το δείγμα, τοποθετήστε διηθητικό χαρτί, πορώδη πέτρα και καπάκι δείγματος και στερεώστε με λαστιχένιες ταινίες.
  η. Αφαιρέστε τη σχισμένη φόρμα.
  εγώ. Τοποθετήστε το διαφανές κάλυμμα της κυψέλης, σφίξτε τα παξιμάδια, γεμίστε την κυψέλη με νερό που δεν έχει αέρα (ανοίξτε την οπή κατά την πλήρωση).
  ι. Κλείστε τον αεραγωγό και ελέγξτε για διαρροές.

• Συνδέστε σωλήνες και καλώδια
  • Συνδέστε την περιοριστική έξοδο PVC στη θύρα περιορισμού πίεσης του στοιχείου.
  • Συνδέστε την έξοδο PVC αντίθλιψης στη θύρα αντίθλιψης του στοιχείου.
  • Συνδέστε τον αισθητήρα πίεσης πόρων στη θύρα πίεσης πόρων της κυψέλης.
  • Συνδέστε το Master Loader και τα PVC στον υπολογιστή μέσω USB.

• Ρύθμιση και δοκιμή λογισμικού(ανατρέξτε στο εγχειρίδιο λογισμικού)
  • Ξεκινήστε το λογισμικό τριαξονικών δοκιμών, επιλέξτε τη μονάδα δοκιμής (κορεσμός, ενοποίηση, διάτμηση, κ.λπ.).
  • Ρυθμίστε τις παραμέτρους (πίεση περιορισμού, αντίθλιψη, ταχύτητα διάτμησης, συνθήκες διακοπής).
  • Αυτοματοποιημένη εκτέλεση: κορεσμός αντίθλιψης → έλεγχος τιμής B → ενοποίηση → διάτμηση (έλεγχος καταπόνησης ή τάσης).

• Τέλος δοκιμής
  • Το λογισμικό σταματά αυτόματα και αποθηκεύει δεδομένα.
  • Χειροκίνητη εκφόρτωση περιορισμού και αντίθλιψης.
  • Ανοίξτε τη βαλβίδα αποστράγγισης κυψέλης, αποστραγγίστε το νερό.
  • Αποσυναρμολογήστε το δείγμα, καθαρίστε το κελί και τη σωλήνωση.

• Επεξεργασία δεδομένων
  • Το λογισμικό μπορεί να σχεδιάσει καμπύλες τάσης-παραμόρφωσης, καμπύλες πίεσης πόρων, καμπύλες αλλαγής όγκου.
  • Για δοκιμές με πολλαπλές πιέσεις περιορισμού, σχεδιάστε αυτόματα κύκλους Mohr και υπολογίστε τα c, φ και, στη συνέχεια, δημιουργήστε μια αναφορά.

• Συντήρηση
  • Όταν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, αδειάστε το νερό από τα PVC.
  • Αποφύγετε την πρόσκρουση στις οθόνες LCD και στα εξαρτήματα ταχείας σύνδεσης.
  • Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας της κυψέλης (2 MPa για το μοντέλο που περιγράφεται σε αυτό το εγχειρίδιο).
