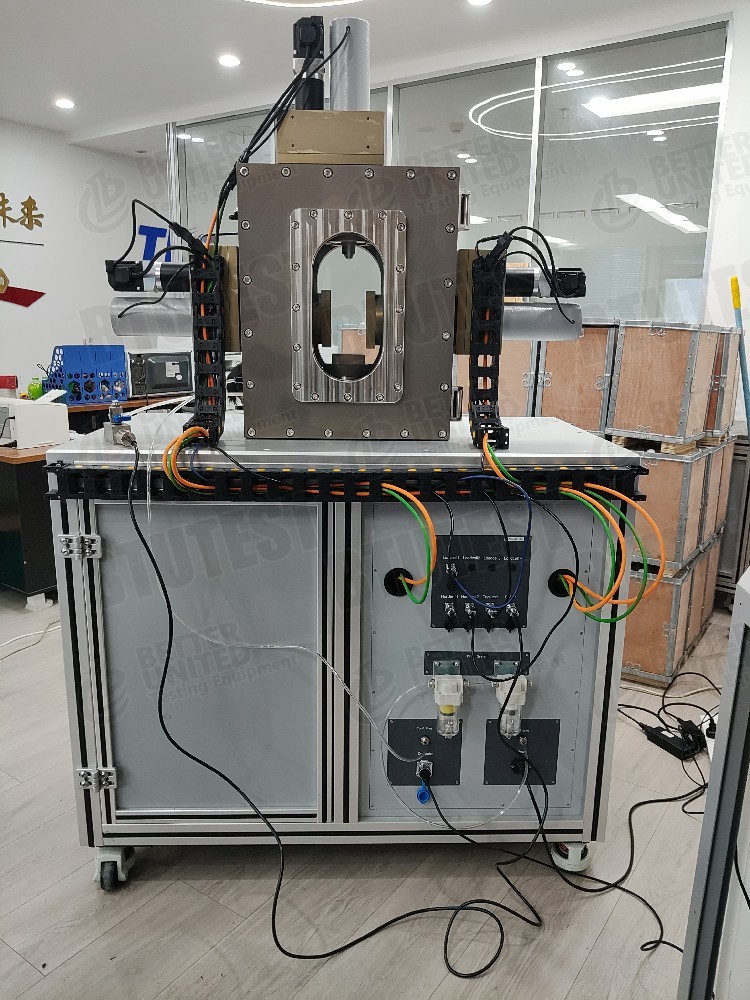

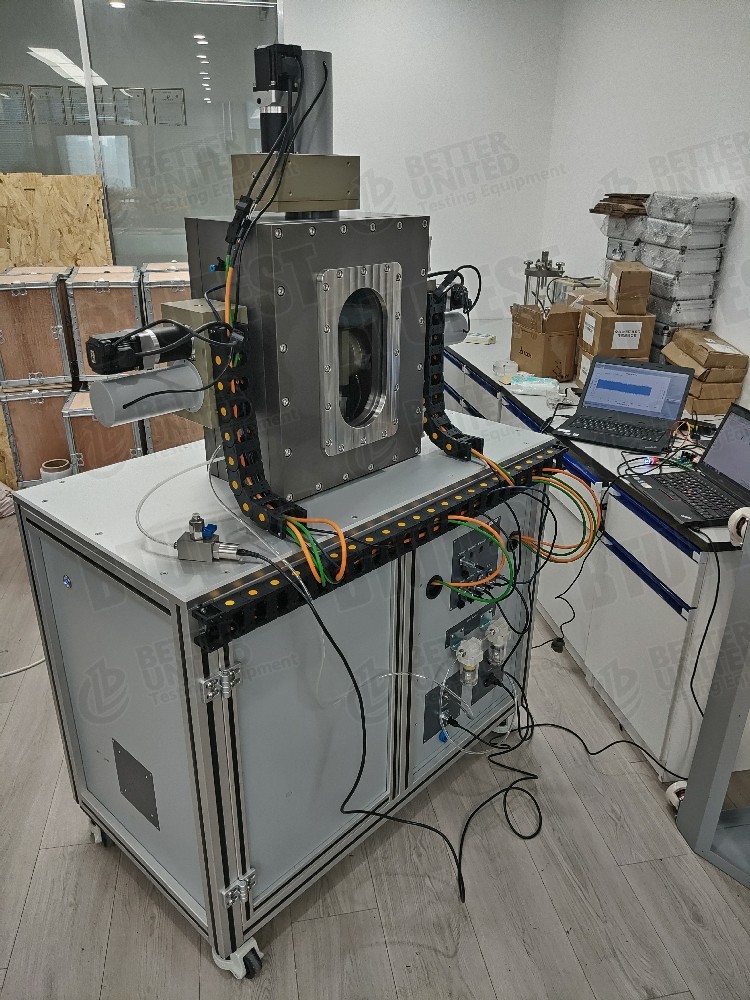

Αυτόματη True Triaxial Apparatus

Περιγραφή προϊόντων

1. Περιγραφή

Το Fully Automatic True Triaxial Apparatus (σύζευξη πολλαπλών πεδίων), μοντέλο της σειράς BTU-TTA, είναι ένα προηγμένο σύστημα γεωτεχνικών δοκιμών ικανό να εφαρμόζει ανεξάρτητο έλεγχο τάσης (ανοιχτού βρόχου και κλειστού βρόχου) σε τρεις αμοιβαία κάθετους άξονες ενός κυβικού δείγματος. Υποστηρίζει διάφορες τριαξονικές δοκιμές τόσο σε κορεσμένα όσο και σε ακόρεστα εδάφη. Οι προαιρετικές μονάδες περιλαμβάνουν δοκιμή διαπερατότητας (σταθερή κεφαλή), δοκιμές στοιχείων κάμψης (κύμα P και κύμα S) και μονάδα ελέγχου θερμοκρασίας -30 °C ~ 90 °C, που επιτρέπει τη μελέτη της μηχανικής συμπεριφοράς του εδάφους σε συνθήκες ζεύξης πολλαπλών πεδίων (τάσεις-νερό-θερμικό).

2. Πρότυπα δοκιμής

Η σειρά BTU-TTA Fully Automatic True Triaxial Apparatus (Σύζευξη πολλαπλών πεδίων) έχει σχεδιαστεί και κατασκευαστεί για να πληροί ή να υπερβαίνει τις πιο πρόσφατες απαιτήσεις των ακόλουθων διεθνών προτύπων:

• ASTM D7181(Συγκεντρωτική δοκιμή τριαξονικής συμπίεσης χωρίς αποστράγγιση)
• ASTM D4767(Συγκεντρωτική δοκιμή τριαξονικής συμπίεσης με αποστράγγιση)
• ASTM D5084(Διαπερατότητα εδαφών, σταθερή/πτωτική κεφαλή)
• ASTM D5298(Δοκιμή αναρρόφησης για ακόρεστα εδάφη)
• ASTM D8295(Μέτρηση ταχύτητας διατμητικού κύματος με χρήση στοιχείων κάμψης)
• ISO 17892-8(Τριαξονική δοκιμή χωρίς στράγγιση)
• ISO 17892-9(Κυκλική τριαξονική δοκιμή, εάν υπάρχει)

3. Προδιαγραφή

4. Λεπτομέρεια

Οι κύριες λειτουργίες που αναφέρονται στο έγγραφο είναι οι εξής:

• Ανεξάρτητος έλεγχος τάσης τριών αξόνων: Έλεγχος τάσης ανοιχτού και κλειστού βρόχου σε κάθε έναν από τους τρεις άξονες ενός κυβικού δείγματος (πραγματική κατάσταση τριαξονικής τάσης, σ1 ≠ σ2 ≠ σ3).
• Τριαξονικές δοκιμές κορεσμένων/ακόρεστων: Διάφορες συμβατικές τριαξονικές δοκιμές (π.χ. CU, CD, UU) σε ακόρεστα ή κορεσμένα εδάφη.
• Διαπερατότητα σταθερής κεφαλής δύο κατευθύνσεων (προαιρετικό): Δοκιμές διαπερατότητας σταθερής κεφαλής μπορούν να πραγματοποιηθούν σε δύο άξονες του κυβικού δείγματος.
• Ακόρεστη διαπερατότητα ίσης αναρρόφησης (προαιρετικό): Δοκιμή διαπερατότητας σταθερής κεφαλής υπό ίσες συνθήκες αναρρόφησης σε ακόρεστα δείγματα.
• Δοκιμή στοιχείων Bender (προαιρετικό): Μετρήσεις κυμάτων P και S.
• Μονάδα ελέγχου θερμοκρασίας (προαιρετικό): Εύρος θερμοκρασίας -30 °C ~ 90 °C για ζεύξη πολλαπλών πεδίων (τάσης-νερού-θερμικής).

5. Εφαρμογή

• Συστατική μοντελοποίηση εδαφών κάτω από σύνθετες διαδρομές τάσης (πραγματική προσομοίωση τριαξονικής κατάστασης τάσης)
• Μηχανική ακόρεστου εδάφους (αντοχή ελεγχόμενης από αναρρόφηση, παραμόρφωση, διαπερατότητα)
• Προβλήματα σύζευξης πολλαπλών πεδίων: παγωμένο έδαφος (θερμοκρασία κάτω από το μηδέν), περιβάλλοντα υψηλής θερμοκρασίας, διάθεση πυρηνικών αποβλήτων, θεμέλια πασσάλων ενέργειας κ.λπ.
• Ανισότροπη μηχανική συμπεριφορά (ανεξάρτητη φόρτιση σε τρεις κατευθύνσεις)
• Δυναμικός συντελεστής, λόγος απόσβεσης, μετρήσεις ταχύτητας κύματος διάτμησης (στοιχεία κάμψης)
• Μελέτες ανισοτροπίας διαπερατότητας (υδραυλική αγωγιμότητα σε διαφορετικές κατευθύνσεις)

6. Πλεονεκτήματα

• Πραγματικά ανεξάρτητη τριαξονική φόρτιση: Ο ανεξάρτητος έλεγχος των σ1, σ2, σ3 επιτρέπει την προσομοίωση ρεαλιστικών επιτόπιων καταστάσεων τάσεων (π.χ. όπου K₀ ≠ K1).
• Δυνατότητα σύζευξης πολλαπλών πεδίων: Προαιρετικός έλεγχος θερμοκρασίας, διαπερατότητα, έλεγχος αναρρόφησης – κατάλληλος για γεωτεχνικές δοκιμές σε πολύπλοκα περιβάλλοντα.
• Πλήρως αυτόματος έλεγχος: Ο αυτόματος έλεγχος ανοιχτού βρόχου/κλειστού βρόχου βελτιώνει την ακρίβεια και την επαναληψιμότητα της δοκιμής.
• Εξαιρετικά ενσωματωμένο: Ένα σύστημα μπορεί να εκτελέσει κορεσμένα/ακόρεστα τριαξονικά, διαπερατότητας, στοιχείο κάμψης, έλεγχο θερμοκρασίας και άλλες δοκιμές.
• Ευέλικτες επιλογές: Οι χρήστες μπορούν να επιλέξουν διαπερατότητα, στοιχεία κάμψης, έλεγχο θερμοκρασίας κ.λπ., ανάλογα με τις ανάγκες, μειώνοντας το αρχικό κόστος.
• Εφαρμόζεται σε ακόρεστα εδάφη: Υποστηρίζει ίση διαπερατότητα αναρρόφησης και τριαξονικές δοκιμές, διευρύνοντας το ερευνητικό πεδίο.

7. Περίληψη παραμέτρων

8. Τι να επιλέξετε

•BTU-ΤΤΑ-1/2: Κατάλληλο για μικρά δείγματα (70×35×70mm) και βασικές δοκιμές με περιορισμένους προϋπολογισμούς.

•BTU-ΤΤΑ-3/4: Κατάλληλο για τυπικά δείγματα (70×70×140mm) και σενάρια που απαιτούν ενσωματωμένους υποβρύχιους αισθητήρες.

•BTU-TTA-5: Απαιτείται για δοκιμές ακόρεστου εδάφους (με έλεγχο πίεσης αέρα πόρων).

•BTU-TTA-7: Προηγμένη έρευνα που απαιτεί δυναμική φόρτιση (5kN/5Hz) ή δοκιμές στοιχείων κάμψης.

• Βασική διαμόρφωση: Ανεξάρτητος έλεγχος τάσης τριών αξόνων + λειτουργίες τριαξονικής δοκιμής κορεσμένων/ακόρεστων (κατάλληλη για τις περισσότερες αληθινές τριαξονικές έρευνες).
• Μελέτες ανισοτροπίας διαπερατότητας: Επιλέξτε «Δοκιμή διαπερατότητας σταθερής κεφαλής σε δύο άξονες».
• Διαπερατότητα ακόρεστου εδάφους: Επιλέξτε «δοκιμή διαπερατότητας σταθερής κεφαλής υπό ίσες συνθήκες αναρρόφησης».
• Δυναμικός συντελεστής / ταχύτητα κύματος διάτμησης: Επιλέξτε στοιχεία κάμψης (κύμα P, κύμα S).
• Σύζευξη πολλαπλών πεδίων (επιδράσεις θερμοκρασίας): Επιλέξτε μονάδα ελέγχου θερμοκρασίαςγια κατεψυγμένο έδαφος ή δοκιμές υψηλής θερμοκρασίας.
• Πολλαπλές λειτουργίες ταυτόχρονα: Προαιρετικές μονάδες μπορούν να συνδυαστούν, αλλά η συμβατότητα θα πρέπει να επιβεβαιωθεί με τον κατασκευαστή.

Οι χρήστες θα πρέπει να επιλέξουν ενότητες με βάση τους ερευνητικούς στόχους (π.χ. ακόρεστο έδαφος, θερμοκρασία, ανισοτροπία διαπερατότητας) και τον προϋπολογισμό.

9. Ροή διαδικασίας

• Προετοιμασία δείγματος: Ετοιμάστε ένα κυβικό δείγμα εδάφους (κορεσμένο ή ακόρεστο, με έλεγχο αναρρόφησης εάν χρειάζεται).
• Εγκατάσταση δείγματος: Τοποθετήστε το δείγμα στην πραγματική τριαξονική κυψέλη πίεσης. συνδέστε έμβολα φόρτωσης και αισθητήρες (πίεση πόρων, πίεση περιορισμού, μετατόπιση κ.λπ.) και για τις τρεις κατευθύνσεις. Εάν χρησιμοποιούνται στοιχεία κάμψης, εγκαταστήστε τους μετατροπείς στοιχείων κάμψης.
• Ισορροπία κορεσμού / αναρρόφησης(εάν απαιτείται): Κορεσμός αντίθλιψης για κορεσμένα εδάφη. για ακόρεστα εδάφη, χρησιμοποιήστε την τεχνική μετάφρασης άξονα για να ελέγξετε την αναρρόφηση στην τιμή στόχο.
• Ενοποίηση: Εφαρμόστε αρχικές τάσεις σε τρεις κατευθύνσεις (ισότροπες ή ανισότροπες). ρεκόρ αποστράγγισης / μεταβολής όγκου.
• Στάδιο φόρτωσης:
  • Ελέγξτε ανεξάρτητα τα σ1, σ2, σ3 σύμφωνα με μια προκαθορισμένη διαδρομή τάσης (ανοιχτού βρόχου ή κλειστού βρόχου).
  • Προαιρετικά, χρησιμοποιήστε σταθερό ρυθμό παραμόρφωσης ή σταθερό ρυθμό φόρτισης τάσης.
  • Για δοκιμές διαπερατότητας, μετρήστε το ρυθμό ροής υπό σταθερή υδραυλική κλίση.
  • Για δοκιμές ελεγχόμενης θερμοκρασίας, ρυθμίστε τη θερμοκρασία στόχου και επιτρέψτε την εξισορρόπηση.
• Απόκτηση δεδομένων: Καταγράψτε αυτόματα την καταπόνηση, την καταπόνηση, την πίεση πόρων, την αναρρόφηση, τον ρυθμό ροής διαπερατότητας, τη θερμοκρασία, τις κυματομορφές του στοιχείου κάμψης κ.λπ., και για τις τρεις κατευθύνσεις.
• Τερματισμός και εκφόρτωση: Σταματήστε όταν επιτευχθεί η προκαθορισμένη καταπόνηση, τάση ή αριθμός κύκλων. ξεφορτώστε και αφαιρέστε το δείγμα.
• Επεξεργασία δεδομένων: Το λογισμικό υπολογίζει τις κύριες διαφορές τάσεων, την ογκομετρική τάση, την αποκλίνουσα τάση, τους συντελεστές διαπερατότητας, την ταχύτητα κύματος διάτμησης, κ.λπ. σχεδιάζει διαδρομές τάσης, καμπύλες τάσης-παραμόρφωσης. βγάζει μια αναφορά δοκιμής.
