Συσκευή Τριπλής Ρεολογικής Άμεσης Διάτμησης

Περιγραφή προϊόντων

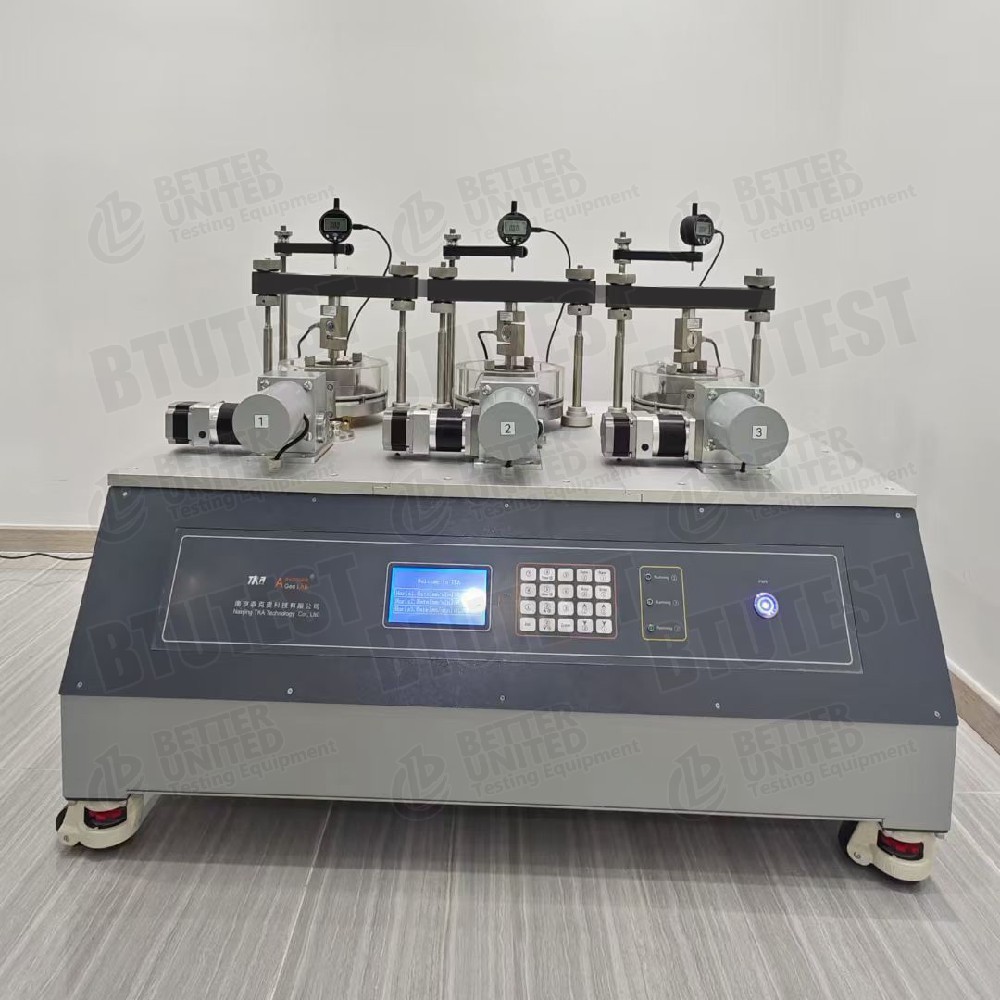

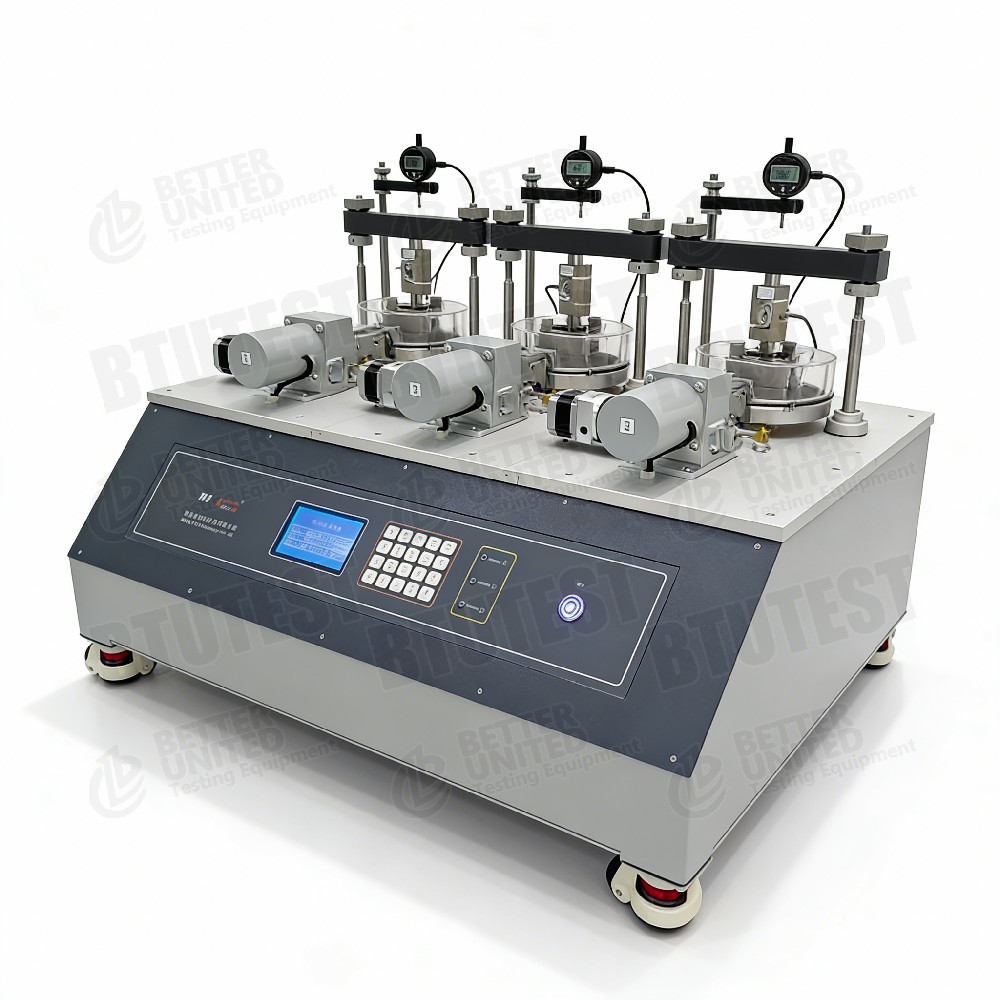

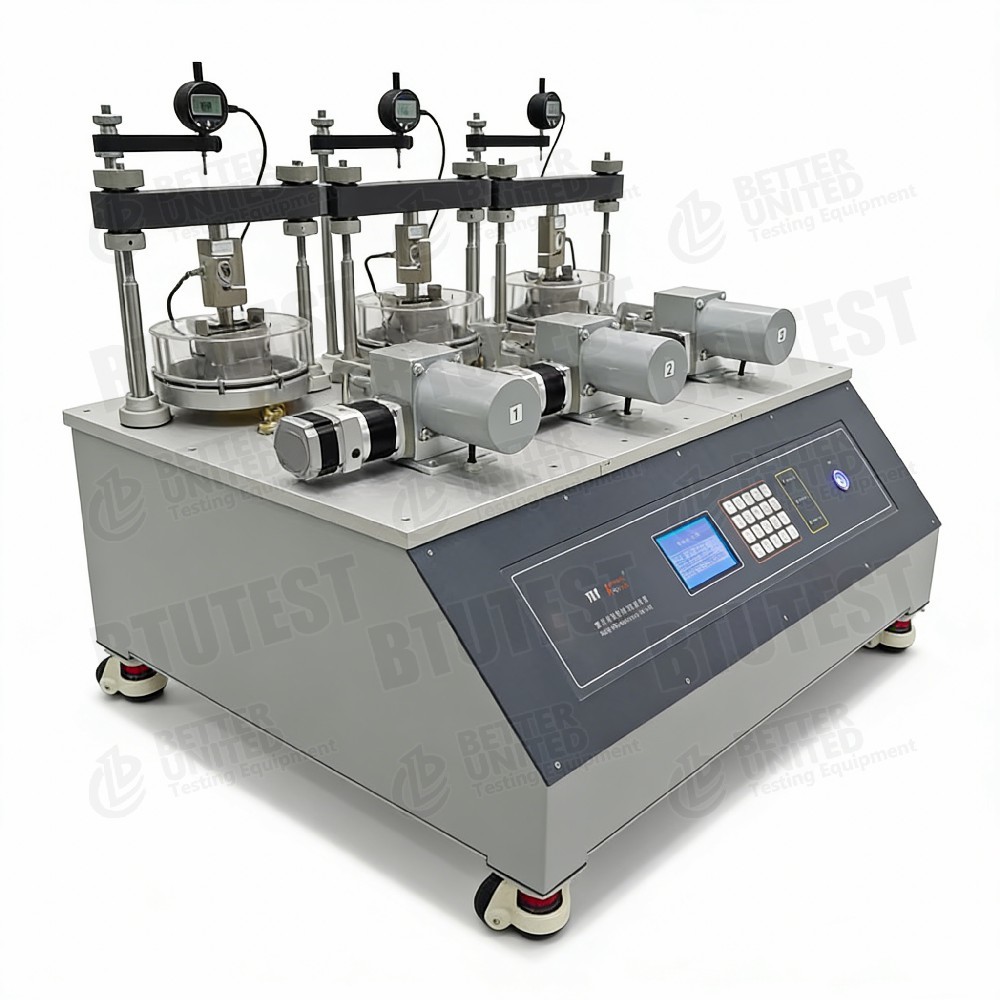

Συσκευή Τριπλής Ρεολογικής Άμεσης ΔιάτμησηςBTU-Σειρά TRA (TRA-1 / TRA-2 / TRA-3)

Περιγραφή

Αυτή η σειρά αποτελείται απόσυσκευές τριπλής ρεολογικής άμεσης διάτμησης, μοντέλαBTU-TRA-1,BTU-TRA-2,BTU-TRA-3, σχεδιασμένο για ταυτόχρονη άμεση δοκιμή διάτμησης τριών δειγμάτων, με ιδιαίτερη καταλληλότητα για ρεολογικές (ερπυστικές) μελέτες. Τα τρία μοντέλα διαφέρουν κυρίως ως προς το επίπεδο αυτοματισμού και τη μέθοδο απόκτησης δεδομένων:

• BTU-TRA-1: Βασικό μοντέλο, οθόνη LCD, χωρίς λήψη δεδομένων
• BTU-TRA-2: Μοντέλο απόκτησης δεδομένων, εξοπλισμένο με σύστημα καταγραφής δεδομένων
• BTU-TRA-3: Πλήρως αυτόματο μοντέλο, έλεγχος σερβομηχανισμού κλειστού βρόχου

Κοινά χαρακτηριστικά:

• Τριπλή μονάδα (δοκιμάζει τρία δείγματα ταυτόχρονα)
• Μέγεθος δείγματος: Φ61,8 × H20 mm (τυπικός δακτύλιος κοπής)
• Ρυθμός διάτμησης: 0,00001-6 mm/min, ρύθμιση χωρίς βαθμίδες
• Μέγιστη κανονική καταπόνηση: 0,4 MPa (το ίδιο και για τα τρία μοντέλα)
• Μέγιστη διατμητική τάση: 0,4 MPa για TRA-1; 0,8 MPa για TRA-2/3
• Ενότητες δοκιμής: άμεση διάτμηση, κυκλική διάτμηση, ρεολογική άμεση διάτμηση (το TRA-2/3 περιλαμβάνει επίσης την τυπική ενοποίηση)
• Επιλογές μεταγενέστερης αναβάθμισης: μονάδα ελέγχου θερμοκρασίας (0~+90 ℃) και υψηλή πίεση (1,6 MPa)

Πρότυπα δοκιμών (Διεθνή)

• ASTM D3080(Δοκιμή άμεσης διάτμησης)
• ASTM D7608(Υπολειπόμενη αντοχή – παλινδρομική διάτμηση)
• ASTM D5321(διάτμηση διεπαφής - παρόμοια αρχή)
• ISO 17892-10(Δοκιμή άμεσης διάτμησης)
• BS 1377-7(Δοκιμή άμεσης διάτμησης)
• ASTM D6519(Δοκιμές ερπυσμού/ρεολογικών δοκιμών – μπορεί να αναφέρονται σε πρότυπα δοκιμών ρεολογίας εδάφους)

Ο εξοπλισμός πληροί τις απαιτήσεις αυτών των προτύπων για ρυθμό διάτμησης, έλεγχο κανονικής τάσης και μέτρηση μετατόπισης.

Προσδιορισμός

Λεπτομέρεια

• Σχεδιασμός τριπλής μονάδας– Τρία δείγματα μπορούν να κοπούν ταυτόχρονα (διαφορετικές κανονικές τάσεις ή πανομοιότυπες συνθήκες), βελτιώνοντας σημαντικά την απόδοση.
• Χαμηλό εύρος φυσιολογικού στρες– Μέγιστο 0,4 MPa, κατάλληλο για μαλακά εδάφη, τύρφη, εδάφη με υψηλή περιεκτικότητα σε νερό και άλλες συνθήκες χαμηλής καταπόνησης.
• Διατμητική τάση– TRA-1 μέγιστη διατμητική τάση 0,4 MPa; TRA-2/3 0,8 MPa – το τελευταίο μπορεί να δοκιμάσει υλικά υψηλότερης αντοχής.
• Μέθοδοι φόρτωσης–
  • TRA-1/2: φόρτωση μοχλού (βάρη) – απλή, αξιόπιστη, αλλά απαιτεί χειροκίνητες αλλαγές βάρους.
  • TRA-3: φόρτιση κλειστού βρόχου σερβομηχανισμού – αυτόματος κανονικός έλεγχος τάσης, ικανός για πολύπλοκες διαδρομές τάσης.
• Διαμόρφωση αισθητήρα–
  • TRA-1: 3 δυναμοκυψέλες (μία οριζόντια διατμητική δύναμη ανά μονάδα; κανονική δύναμη υπολογισμένη από βάρη μοχλού, χωρίς αισθητήρα) + 3 αισθητήρες μετατόπισης.
  • TRA-2/3: 6 δυναμοκυψέλες (κανονική + οριζόντια ανά μονάδα), 3 αισθητήρες μετατόπισης (ένας οριζόντιος ανά μονάδα).
• Μέθοδος απόκτησης–
  • TRA-1: Μόνο οθόνη LCD, μη αυτόματη εγγραφή.
  • TRA-2: εξωτερικό καταγραφικό δεδομένων, αυτόματη εγγραφή.
  • TRA-3: σερβομηχανισμός κλειστού βρόχου, αυτόματος έλεγχος + απόκτηση.
• Δοκιμαστικές ενότητες– Όλα τα μοντέλα υποστηρίζουν άμεση διάτμηση, κυκλική διάτμηση και ρεολογική άμεση διάτμηση. Το TRA-2/3 περιλαμβάνει επιπλέον την τυπική ενοποίηση (βήμα φόρτωσης).
• Ρεολογική άμεση διάτμηση– Μακροχρόνιες δοκιμές ερπυσμού που μετρούν τη μετατόπιση διάτμησης με την πάροδο του χρόνου.
• Επιλογές αναβάθμισης–
  • Έλεγχος θερμοκρασίας (0~+90℃): για μελέτες ζεύξης θερμοκρασίας-ερπυσμού.
  • Υψηλή πίεση (1,6 MPa): αυξάνει τη μέγιστη κανονική τάση από 0,4 MPa σε 1,6 MPa, κατάλληλο για πιο δύσκαμπτα εδάφη.

Εφαρμογή

• Ρεολογικές μελέτες– Προσδιορίστε την εξαρτώμενη από το χρόνο παραμόρφωση (ερπυσμού) μαλακών εδαφών, τύρφης, εδαφών υψηλής οργανικής παραγωγής κ.λπ.
• Κυκλική διάτμηση– Προσομοίωση υποβάθμισης της ισχύος υπό σεισμό, κύμα ή κυκλοφοριακή φόρτιση.
• Μηχανική μαλακού εδάφους– Καθίζηση υποβάθρου, ανάλυση μακροπρόθεσμης ευστάθειας πρανών.
• Τριπλή δοκιμή υψηλής απόδοσης– Ταυτόχρονες δοκιμές άμεσης διάτμησης ή ερπυσμού σε τρεις διαφορετικές κανονικές τάσεις για γρήγορο προσδιορισμό παραμέτρων αντοχής.
• Επιδείξεις διδασκαλίας– Οραματιστείτε φαινόμενα διατμητικής αστοχίας και ερπυσμού.
• Επιδράσεις θερμοκρασίας– Με την προαιρετική μονάδα ελέγχου θερμοκρασίας, μελετήστε την επίδραση της θερμοκρασίας στη ρεολογία του εδάφους.

Φόντα

• Σχεδιασμός τριπλής μονάδας– Λάβετε τρία σύνολα δεδομένων σε μία δοκιμή, τριπλάσια απόδοση από μια συσκευή μιας μονάδας.
• Εξαιρετικά χαμηλός ρυθμός διάτμησης– 0,00001 mm/min, κατάλληλο για δοκιμές ερπυσμού μεγάλης διάρκειας.
• Αρθρωτή διαδρομή αναβάθμισης– Αναβάθμιση από βασικό (TRA-1) σε λήψη δεδομένων (TRA-2) ή πλήρως αυτόματη (TRA-3).
• Πολλαπλές δοκιμαστικές λειτουργίες– Άμεση διάτμηση, κυκλική διάτμηση, ρεολογική άμεση διάτμηση, στερεοποίηση κ.λπ.
• Αργότερα επεκτασιμότητα– Ο προαιρετικός έλεγχος θερμοκρασίας και οι αναβαθμίσεις υψηλής πίεσης αυξάνουν την ικανότητα.
• Φόρτωση μοχλού (TRA-1/2)– Απλό, αξιόπιστο, δεν απαιτείται ρεύμα, χαμηλό κόστος.
• Servo κλειστού βρόχου (TRA-3)– Αυτόματος έλεγχος υψηλής ακρίβειας, κατάλληλος για σύνθετες διαδρομές καταπόνησης.
• Μέτρηση μετατόπισης υψηλής ανάλυσης– Κατάλληλο για παρακολούθηση μικρών παραμορφώσεων ερπυσμού.

Τι να Διαλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμών και τον προϋπολογισμό:

Σημείωση: Το σερβο σύστημα κλειστού βρόχου του TRA-3 ελέγχει αυτόματα την κανονική καταπόνηση, η οποία είναι εξαιρετικά ευεργετική για τη διατήρηση σταθερής καταπόνησης κατά τις δοκιμές ερπυσμού. Για μακροχρόνιες ρεολογικές μελέτες, συνιστάται ανεπιφύλακτα το TRA-3.

Ροή διαδικασίας

Παράδειγμα:Δοκιμή ερπυστικής διάτμησης σε μαλακό έδαφος (σταθερή κανονική τάση) χρησιμοποιώντας την πλήρως αυτόματη συσκευή τριπλής ρεολογικής άμεσης διάτμησης (BTU-TRA-3)

• Προετοιμασία δείγματος
  • Κόψτε τρία αδιατάρακτα ή ξανακαλουπωμένα δείγματα μαλακού εδάφους χρησιμοποιώντας δακτύλιο κοπής Φ61,8×20 mm.
  • Μετρήστε την αρχική περιεκτικότητα και πυκνότητα νερού. κορεστεί εάν απαιτείται.

• Εγκατάσταση δείγματος
  • Τοποθετήστε τα τρία δείγματα στα κάτω κιβώτια διάτμησης των τριών μονάδων, τοποθετήστε επάνω κιβώτια, πορώδεις πέτρες και πλάκες φόρτωσης.
  • Τοποθετήστε το συγκρότημα κουτιού τριπλής διάτμησης στο πλαίσιο φόρτισης άμεσης διάτμησης.
  • Συνδέστε τις κανονικές και οριζόντιες ράβδους φόρτωσης για κάθε κιβώτιο διάτμησης. εγκαταστήστε αισθητήρες μετατόπισης (ένας οριζόντιος ανά μονάδα και προαιρετικοί αισθητήρες κατακόρυφης μετατόπισης).

• Εφαρμόστε κανονικό στρες
  • Στο λογισμικό, ορίστε ανεξάρτητες κανονικές τάσεις στόχου για κάθε κιβώτιο διάτμησης (π.χ. 50, 100, 200 kPa).
  • Το σερβο σύστημα εφαρμόζεται αυτόματα και διατηρεί σταθερή κανονική καταπόνηση.
  • Καταγράψτε την κανονική μετατόπιση (ενοποίηση) μέχρι να σταθεροποιηθεί (μπορεί να οριστεί κριτήριο ευστάθειας).

• Ρύθμιση παραμέτρων διάτμησης
  • Επιλέξτε την ενότητα «δοκιμή ρεολογικής άμεσης διάτμησης».
  • Ρυθμίστε το επίπεδο διατμητικής τάσης (π.χ. 70% της μέγιστης αντοχής) ή ρυθμίστε ένα ρυθμό διάτμησης (π.χ. 0,0001 mm/min για ερπυσμό).
  • Ρυθμίστε τη διάρκεια της δοκιμής (π.χ. 72 ώρες) ή το όριο μετατόπισης.
  • Επιλέξτε λειτουργία ελέγχου: έλεγχος τάσης (σταθερή διατμητική τάση) για ερπυσμό.

• Ξεκινήστε το κούρεμα
  • Εκκινήστε το οριζόντιο σύστημα σερβομηχανισμού για να εφαρμόσετε την καθορισμένη διατμητική τάση (ή ρυθμό).
  • Το λογισμικό καταγράφει οριζόντια δύναμη διάτμησης, οριζόντια μετατόπιση, κανονική μετατόπιση και χρόνο για κάθε κουτί διάτμησης σε πραγματικό χρόνο.
  • Σχεδιάστε καμπύλες ερπυσμού (διατμητική μετατόπιση έναντι χρόνου).

• Κατάσταση στάσης
  • Σταματά αυτόματα όταν συμπληρωθεί ο προκαθορισμένος χρόνος ή το όριο μετατόπισης.

• Αποσυναρμολόγηση και καθαρισμός
  • Ξεφορτώστε την κανονική δύναμη, τραβήξτε τα οριζόντια έμβολα, αφαιρέστε τα δείγματα.
  • Καταγράψτε τη λειτουργία αστοχίας, καθαρίστε τα κιβώτια διάτμησης.

• Επεξεργασία δεδομένων
  • Το λογισμικό σχεδιάζει καμπύλες ερπυσμού, υπολογίζει το ρυθμό ερπυσμού, τη μακροπρόθεσμη ισχύ κ.λπ.
  • Για δοκιμές κυκλικής διάτμησης, υπολογίστε την υποβάθμιση του συντελεστή, την αναλογία απόσβεσης κ.λπ.
  • Δημιουργία αναφοράς δοκιμής.

Για TRA-1 ή TRA-2:

• Το TRA-1 απαιτεί χειροκίνητη ανάγνωση των τιμών. δεν μπορεί να σχεδιάσει αυτόματα καμπύλες.
• Το TRA-2 μπορεί να αποκτήσει αυτόματα δεδομένα, αλλά η κανονική πίεση πρέπει να εφαρμόζεται χειροκίνητα χρησιμοποιώντας βάρη. Η διατμητική τάση/ρυθμός ρυθμίζεται μέσω του ελεγκτή.

Περίληψη:Η συσκευή τριπλής ρεολογικής άμεσης διάτμησης της σειράς BTU-TRA προσφέρει τρεις διαμορφώσεις από τη χειροκίνητη φόρτωση μοχλού έως τον πλήρως αυτόματο σερβομηχανισμό κλειστού βρόχου. Είναι κατάλληλο για δοκιμές άμεσης διάτμησης, κυκλικής διάτμησης και ρεολογικών (ερπυσμού) δοκιμών σε μαλακά εδάφη, τύρφη και παρόμοια υλικά. Ο τριπλός σχεδιασμός βελτιώνει σημαντικά την απόδοση. Η επιλογή πρέπει να βασίζεται στις ανάγκες απόκτησης δεδομένων, στο επίπεδο αυτοματισμού και στον προϋπολογισμό. Οι μεταγενέστερες αναβαθμίσεις περιλαμβάνουν έλεγχο θερμοκρασίας (0~90 ℃) και υψηλή πίεση (1,6 MPa) για επέκταση του εύρους εφαρμογής.
