Συσκευή αυτόματης διάτμησης βράχου

Περιγραφή προϊόντων

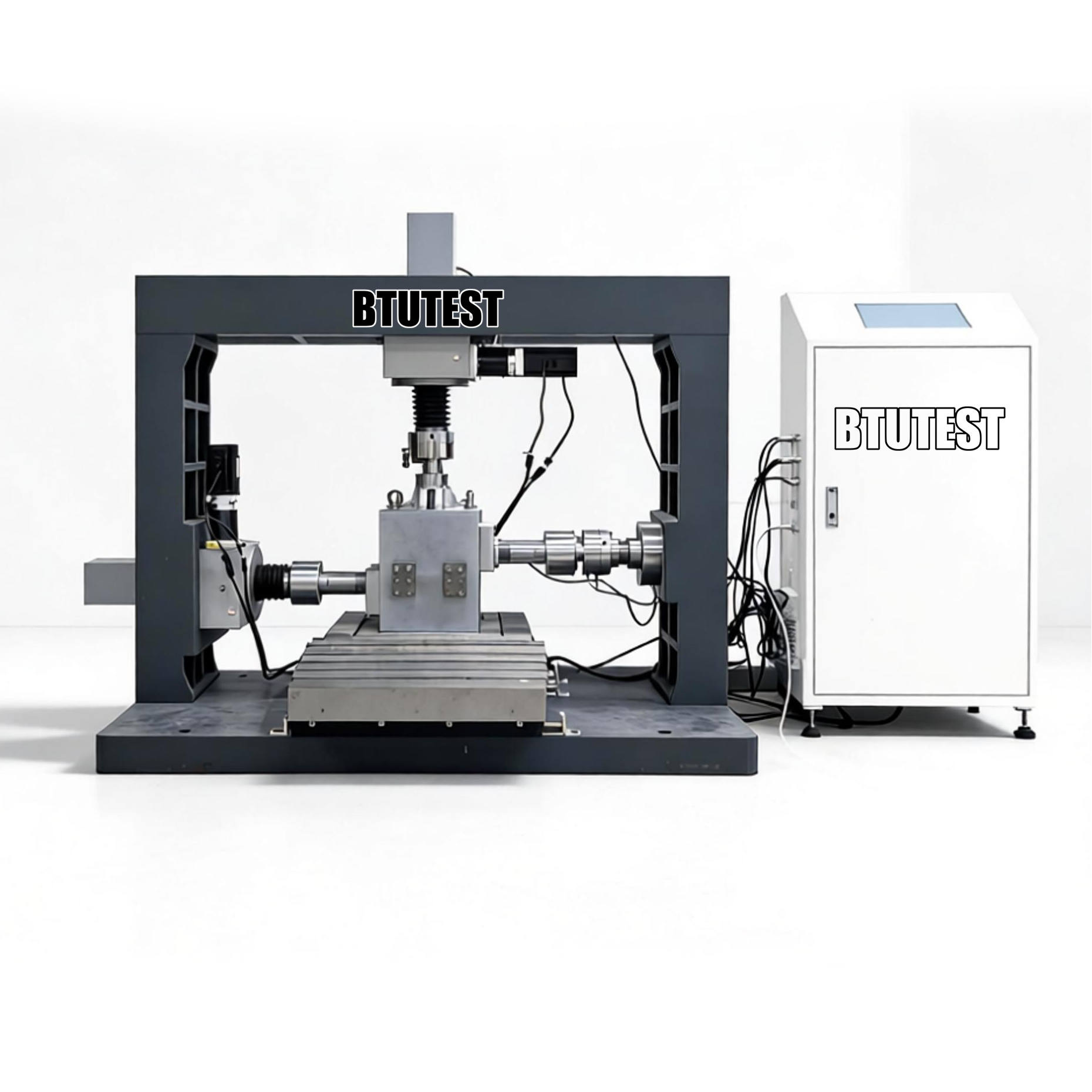

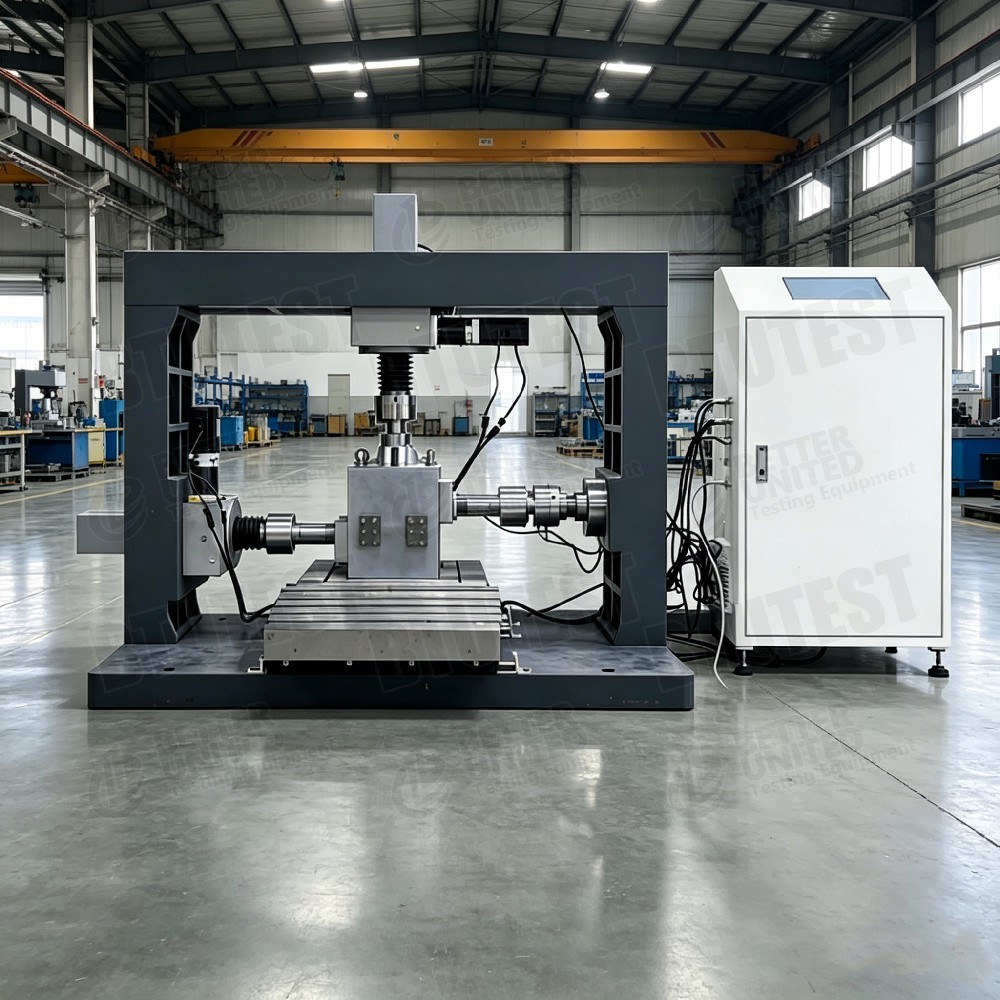

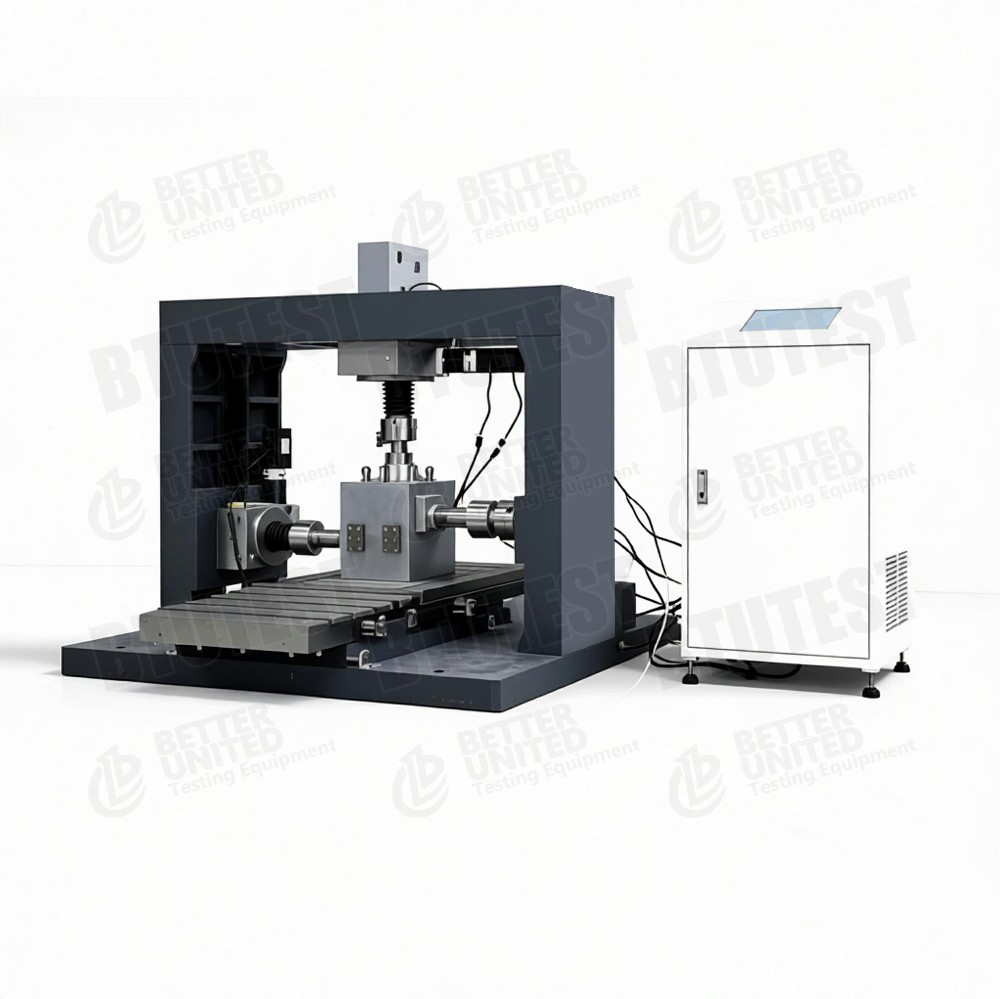

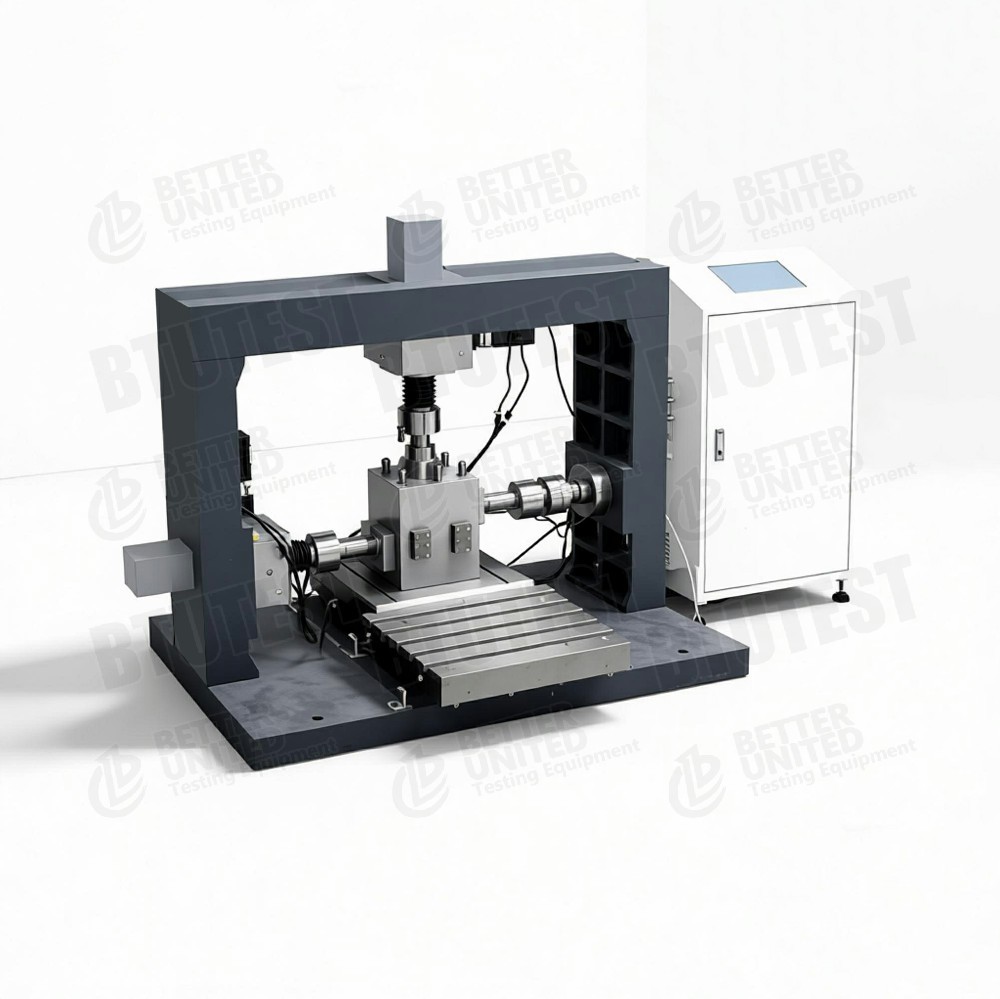

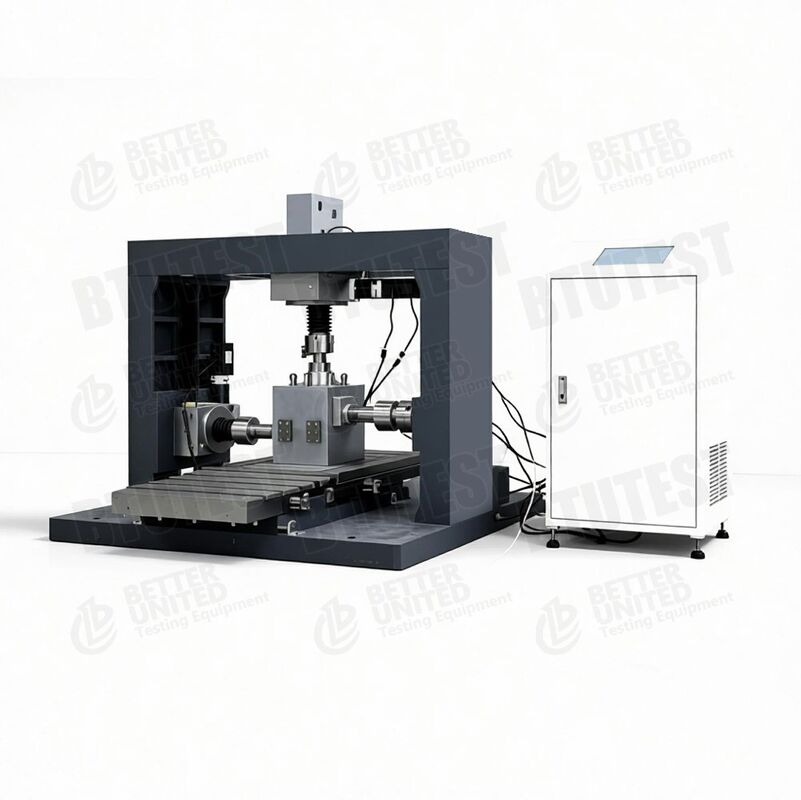

Πλήρως αυτόματη συσκευή άμεσης κοπής πετρώματος

ΜοντέλαΒΤΕ- RDSS-30 /ΒΤΕ- RDDA-50

Περιγραφή

Ο εξοπλισμός αυτός είναιπλήρως αυτόματη συσκευή άμεσης κοπής πετρώματοςΧρησιμοποιείται για τον προσδιορισμό της αντοχής κοπής των δειγμάτων πετρώματος (συμπεριλαμβανομένων των στρογγυλών, τετραγωνικών, κυβικών και θραυγμάτων πετρώματος).ηλεκτρο-υδραυλικός κλειστός κυκλικός ελεγκτής σερβοελέγχουγια ακριβή έλεγχο της κοπής και των κανονικών φορτίων.

• Ελεγκτής κλειστού κυκλώματος με ελεγκτή, σύστημα κίνησης δίσκης διπλής ροής (πνίξη/ίρεση)
• Σκληρό πλαίσιο αντίδρασης κανονικού φορτίου τοποθετημένο σε γραμμικούς ρυμουλκισμούς για την ελαχιστοποίηση της οριζόντιας τριβής, διασφαλίζοντας ότι το κανονικό φορτίο παραμένει κατακόρυφο καθ 'όλη τη διάρκεια της μετατόπισης κοπής
• Δαχτυλίδι δείγματος με εσωτερική διάμετρο 150 mm και ύψος έως 150 mm
• Δοκιμή κοπής με λογισμικό με σταθερή κανονική πίεση ή σταθερή κανονική δυσκαμψία, γραφική απεικόνιση των αποτελεσμάτων σε πραγματικό χρόνο
• Επίσης διαθέσιμες μεγαλύτερης κλίμακας συσκευές άμεσης κοπής (π.χ. φορτίο κοπής έως 500 kN, μέγεθος δείγματος έως 150 mm)

Διατίθενται δύο μοντέλα:

• ΒΤΕ- RDSS-30: Βασικό μοντέλο, σχισμή 300 kN/κανονικό φορτίο, στροφή 50 mm
• ΒΤΕ- RDDA-50: Προηγμένο μοντέλο, 500 kN κούρεμα/κανονικό φορτίο, στροφή 50 mm, υποστηρίζει υπολειμματική κούρεμα

Πρότυπα δοκιμών (διεθνείς)

• ΑΣTM D5607(Κανονική μέθοδος δοκιμής για την άμεση κοπή πετρώματος)
• Οι προτεινόμενες μεθόδους του ISRM(Απευθείας δοκιμή κοπής για βράχο International Society for Rock Mechanics)
• ΑΣTM D4554(Απευθείας κοπή των βράχων)
• ΑΣTM D2664(Τριαξική αντοχή του πετρώματος με παρόμοια αρχή)
• BS EN 12407(Μεθόδοι δοκιμής φυσικών λίθων)

Ο εξοπλισμός πληροί τις απαιτήσεις των προαναφερόμενων προτύπων για τον έλεγχο φορτίου, τη μέτρηση της μετατόπισης και τον έλεγχο της κανονικής πίεσης στις δοκιμές άμεσης κοπής πετρώματος.

Προδιαγραφές

Λεπτομέρειες

• Ηλεκτροϋδραυλικός κλειστός κυκλικός ελεγκτής- Τόσο η σχιστική όσο και η κανονική φόρτιση χρησιμοποιούν υδραυλικά συστήματα για ακριβή έλεγχο δύναμης/μετατόπισης, υποστηρίζοντας πολύπλοκες διαδρομές άγχους.
• Δύοχρονη πίεση/ίρεσηΔυνατότητα ριψοκόπησης προς τα εμπρός και προς τα πίσω (αλληλοριψοκόπηση) για δοκιμές υπολειμματικής αντοχής.
• Γραμμικό πλαίσιο αντίδρασης ρυμουλκούμενωνΤο σχήμα αντίδρασης κανονικού φορτίου είναι τοποθετημένο σε γραμμικά ρουλεμάν.διασφαλίζοντας ότι το κανονικό φορτίο παραμένει κάθετο στο επίπεδο κοπής (αποφεύγοντας τις εκκεντρικές στιγμές).
• Δαχτυλίδι δείγματος- 150 mm εσωτερική διάμετρος, 150 mm ύψος, χωροθέτηση κυλινδρικών, τετραγωνικών, κυβικών ή ακανόνιστων θραυγμάτων πετρώματος.
• Μέτρηση εκτόξευσηςΤο λογισμικό υπολογίζει αυτόματα τη μέση κάθετη μετατόπιση.
• Τρόποι δοκιμήςΕπικεφαλής
  • Συνεχή κανονική πίεση (συνεχή κανονικό φορτίο)
  • Συνεχή κανονική δυσκαμψία (συμπεριλαμβανομένης της προσομοίωσης ειδικών οριακών συνθηκών)
  • Μειονεκτική κοπή (ανταλλακτική κοπή)
  • Τροποποιημένη δοκιμή (πολλαπλή φόρτιση)
• Λογισμικές λειτουργίεςΟ αυτοματοποιημένος έλεγχος δοκιμών, η εμφάνιση σε πραγματικό χρόνο των καμπυλών μετατόπισης φορτίου και των καμπυλών καταπόνησης, η αυτόματη επεξεργασία δεδομένων.

Εφαρμογή

• Μηχανική βράχωνΟρισμός των παραμέτρων αντοχής κοπής (c, φ) των συστατικών των βράχων, των βράχων και των δομικών επιπέδων.
• Γεωτεχνική μηχανική∆ Ανάλυση σταθερότητας των θεμελίων των φραγμών, των σηράγγων γύρω από τον βράχο και των πλαγιών των βράχων.
• Τμήματα πετρώματοςΔοκιμάστε την αντοχή της ακανόνιστης πέτρας σε θραύσματα (π.χ. κολλουβίου, συντριβέντων πετρών).
• Υπόλοιπη αντοχήΗ μελέτη της υποβάθμισης της αντοχής των αρθρώσεων των βράχων μετά από επανειλημμένη κοπή (BTU-RDDA-50).
• Επιπρόσθετες δοκιμές∆ Εφαρμόστε διαφορετικές κανονικές πιέσεις στο ίδιο δείγμα για να αποκτήσετε πολλαπλά σημεία αντοχής.
• Έρευνα και διδασκαλία- Εργαστήρια μηχανικής των βράχων σε πανεπιστήμια και ερευνητικά ιδρύματα.

Πλεονεκτήματα

• Μεγάλη χωρητικότητα φορτίου∆ Μέχρι 500 kN, κατάλληλο για σκληρό πετρώμα και μεγάλα δείγματα.
• Γραμμικό πλαίσιο αντίδρασης ρυμουλκούμενωνΗ μέθοδος αυτή διασφαλίζει ότι η κανονική δύναμη παραμένει κάθετη προς το επίπεδο κοπής, αποφεύγει σφάλματα στιγμής και βελτιώνει την ακρίβεια της δοκιμής.
• Δύοχρονη πίεση/ίρεσηΕπιτρέπει την αμοιβαία κοπή για μελέτες υπολειμματικής αντοχής.
• Συμβατό με πολλαπλά σχήματα δειγμάτωνΤα στρογγυλά, τετράγωνα, κυβικά και ακανόνιστα μπλοκ μπορούν να δοκιμαστούν.
• Ελέγχος με σέρβο κλειστού κυκλώματος∆ Έλεγχος της δύναμης ή της μετατόπισης υψηλής ακρίβειας, προγραμματισμένες σύνθετες διαδρομές δοκιμής.
• Μέση κατακόρυφη μετατόπιση πολλαπλών αισθητήρωνΤρεις αισθητήρες κατακόρυφης μετατόπισης· το λογισμικό υπολογίζει αυτόματα τον μέσο όρο, εξαλείφοντας την επίδραση της κλίσης του δείγματος.
• Πλούσιες λειτουργίες λογισμικούΥποστηρίζει σταθερή φυσιολογική πίεση, σταθερή φυσιολογική δυσκαμψία, υπολειπόμενη κοπή, σταδιακές δοκιμές κλπ.
• Μεγάλο δαχτυλίδι δείγματοςΔοκιμαστικό μέγεθος:

Τι Να Επιλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμής:

Σημείωση: Οι λειτουργίες “απομείοντος κοπής” και “εντατικής δοκιμής” του BTU-RDDA-50 είναι πολύ σημαντικές για τη μελέτη της εξέλιξης της αντοχής της επιφάνειας των αρθρώσεων.Είναι προτιμότερο να επιλέξετε το μοντέλο 50 απευθείας..

Ύδρευση διαδικασίας

Παράδειγμα:Δοκιμή άμεσης κοπής πετρώματος (σταθερή φυσιολογική πίεση) με χρήσηΒΤΕ- RDSS-30

• Προετοιμασία δείγματος
  • Προετοιμάστε κύλινδρο δείγμα πετρώματος διαμέτρου 50 mm ή 100 mm ή τετράγωνο/ κυβικό/άκανο θραύσμα.
  • Μετρώνται οι διαστάσεις του δείγματος και περιγράφονται τα χαρακτηριστικά της επιφάνειας των αρθρώσεων (εάν υπάρχουν).

• Εγκατάσταση δειγμάτων
  • Τοποθετείτε το δείγμα στο δαχτυλίδι δείγματος με εσωτερική διάμετρο 150 mm, χρησιμοποιώντας ελατήρια ή ελαστικά για να το στερεώσετε.
  • Τοποθετήστε το δαχτυλίδι δείγματος στο κουτί κοπής, συνδέστε το φυσιολογικό έμβολο φόρτισης και το οριζόντιο έμβολο φόρτισης.
  • Τοποθετούνται τέσσερις αισθητήρες κατακόρυφης μετατόπισης (LVDT) γύρω από την κορυφή του δείγματος και ένας αισθητήρας οριζόντιας μετατόπισης.

• Εφαρμόστε κανονική πίεση
  • Ορίζεται ο στόχος κανονικής τάσης (π.χ. 2 MPa) μέσω του λογισμικού.
  • Το κανονικό σύστημα εφοδιασμού εφαρμόζει αυτόματα και διατηρεί σταθερό φορτίο (το γραμμικό πλαίσιο αντίδρασης ρυμουλκούμενων εξασφαλίζει ότι η δύναμη παραμένει κατακόρυφη).
  • Καταγράφεται η κατακόρυφη μετατόπιση (μέσος όρος) μέχρι να σταθεροποιηθεί.

• Ρυθμισμένες παραμέτρους κοπής
  • Επιλέξτε τη μονάδα δοκιμής “πετρώματος με άμεση κοπή”.
  • Ορισμός της ταχύτητας κοπής (π.χ. 1 mm/min ή ελέγχου της μετατόπισης).
  • Ορίστε το όριο μετατόπισης της κοπής (π.χ. 10 mm ή μέχρι το υπολειπόμενο).
  • Επιλέξτε τη λειτουργία ελέγχου: συνήθως έλεγχο της μετατόπισης.

• Ξεκινήστε την κοπή
  • Ξεκινήστε το οριζόντιο σύστημα servo για να σπρώξετε το κουτί κοπής.
  • Το λογισμικό καταγράφει την οριζόντια δύναμη κοπής, την οριζόντια μετατόπιση, την κάθετη μετατόπιση (μέσος όρος τεσσάρων) και τον χρόνο σε πραγματικό χρόνο.
  • Σχηματισμός καμπύλης μετατόπισης τάσης από το κούρεμα.

• Κατάσταση διακοπής
  • Σταματάει αυτόματα όταν επιτυγχάνεται η προκαθορισμένη μετατόπιση της κοπής ή μετά από σαφή πτώση κορυφής της τάσης κοπής (αποτυχία).

• Αποσυναρμολόγηση και καθαρισμός
  • Βγάλτε την κανονική δύναμη, τραβήξτε το οριζόντιο έμβολο και αφαιρέστε το δείγμα.
  • Κατάσταση καταγραφής αποτυχίας (αποτυχία αρθρώματος, αποτυχία στρώματος πετρώματος κ.λπ.).
  • Καθαρίστε το δαχτυλίδι και τους αισθητήρες.

• Επεξεργασία δεδομένων
  • Το λογισμικό υπολογίζει την μέγιστη πίεση κοπής.
  • Για δοκιμές σε διαφορετικές φυσιολογικές πιέσεις, σχεδιάστε το περιτύλιγμα Mohr-Coulomb για να λάβετε τη συνοχή αρθρώσεων πετρώματος c και τη γωνία τριβής φ.
  • Εάν πραγματοποιήθηκε υπολειμματική κοπή (BTU-RDDA-50), υπολογίζονται οι παραμέτροι υπολειμματικής αντοχής.
  • Δημιουργήστε έκθεση δοκιμής.

Για δοκιμές υπολειμματικής κοπής ή σταδιακής δοκιμής:

• Μειονεκτική κοπή: μετά την πρώτη κοπή, αντιστρέψτε την κατεύθυνση ή εκτελέστε πολλαπλές αναδρομικές κοπές για να αποκτήσετε υπολειμματική αντοχή.
• Εντειματική δοκιμή: εφαρμόζεται σταδιακά διαφορετική κανονική πίεση στο ίδιο δείγμα, με κάθε φορά κοπή για την απόκτηση πολλαπλών σημείων δεδομένων (εξοικονόμηση δειγμάτων).

Σύνοψη:Οι συσκευές BTU-RDSS-30 και BTU-RDDA-50 είναι πλήρως αυτόματες συσκευές άμεσης κοπής πετρώματος που χρησιμοποιούν ηλεκτρο-υδρολογικό έλεγχο κλειστού κυκλώματος με σέρβο.Το γραμμικό πλαίσιο αντίδρασης ρουλεμάν διασφαλίζει ότι η κανονική δύναμη παραμένει κάθετη στο επίπεδο κοπήςΤο RDSS-30 είναι κατάλληλο για συμβατική άμεση κοπή πετρώματος (300 kN),ενώ το RDDA-50 προσφέρει μεγαλύτερη χωρητικότητα φόρτωσης (500 kN) και υποστηρίζει δοκιμές υπολειμματικής κοπής και σταδιακών δοκιμώνΗ επιλογή πρέπει να βασίζεται στις απαιτήσεις μέγιστου φορτίου και την ανάγκη για προηγμένες μεθόδους δοκιμής.
