Αυτόματο τριαξονικό σύστημα δοκιμών

Περιγραφή προϊόντων

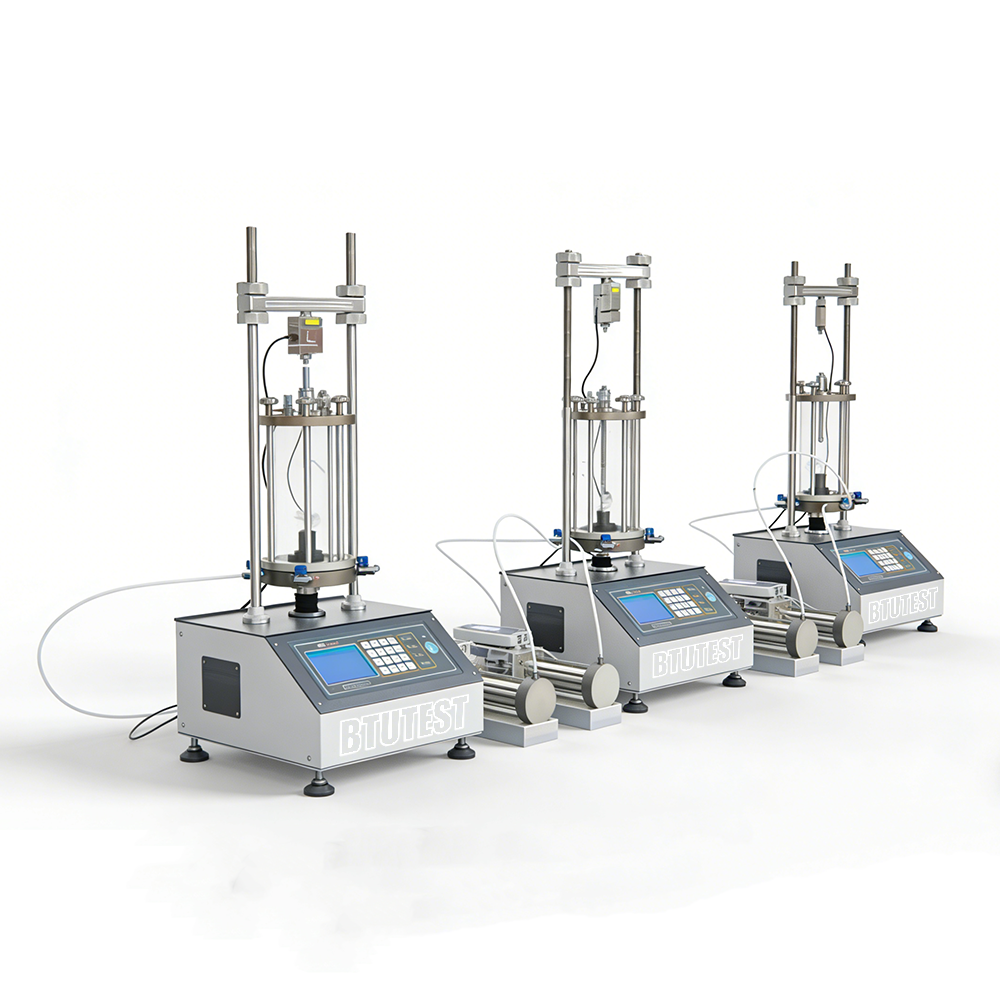

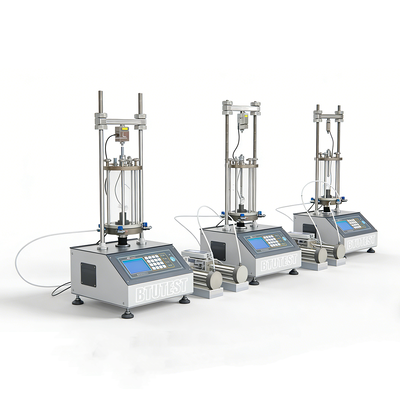

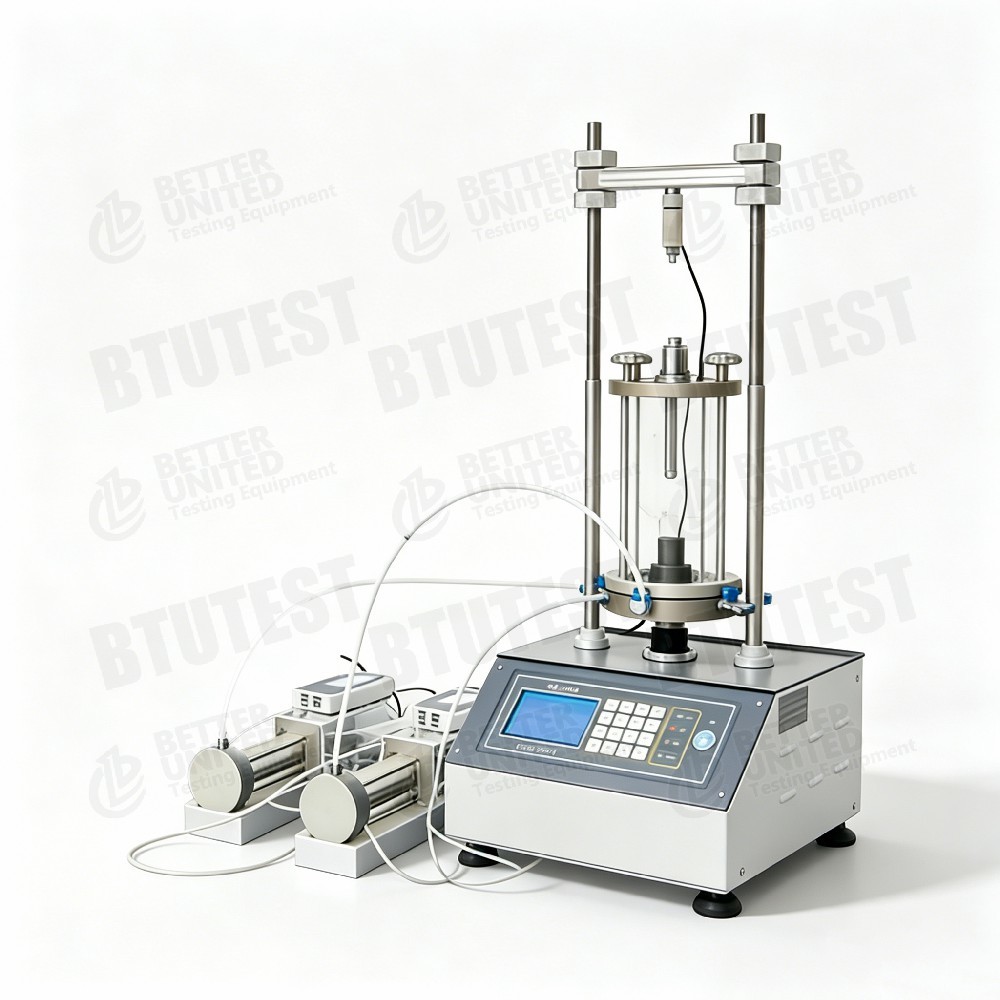

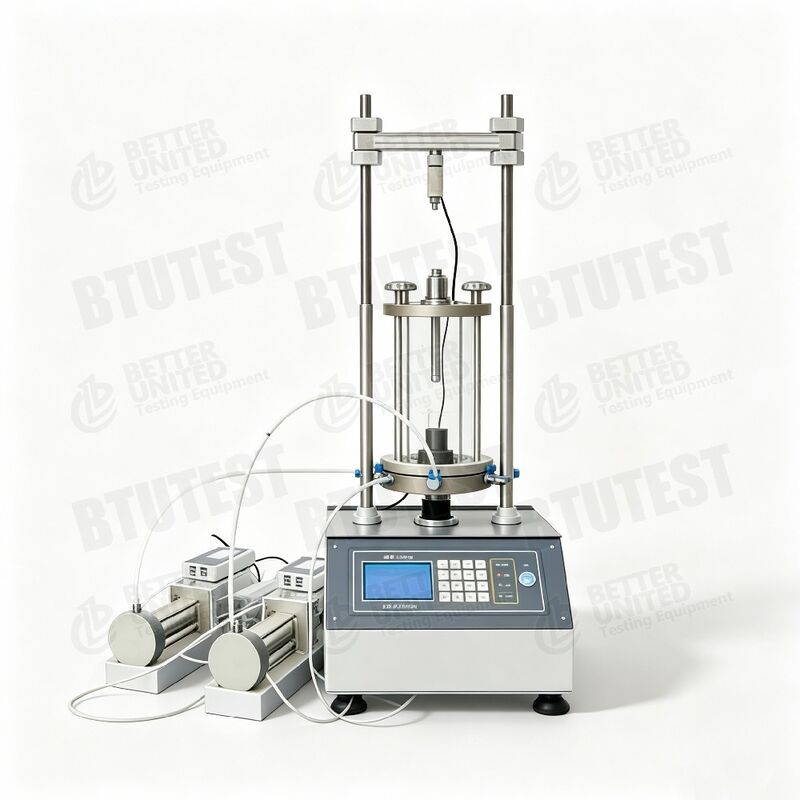

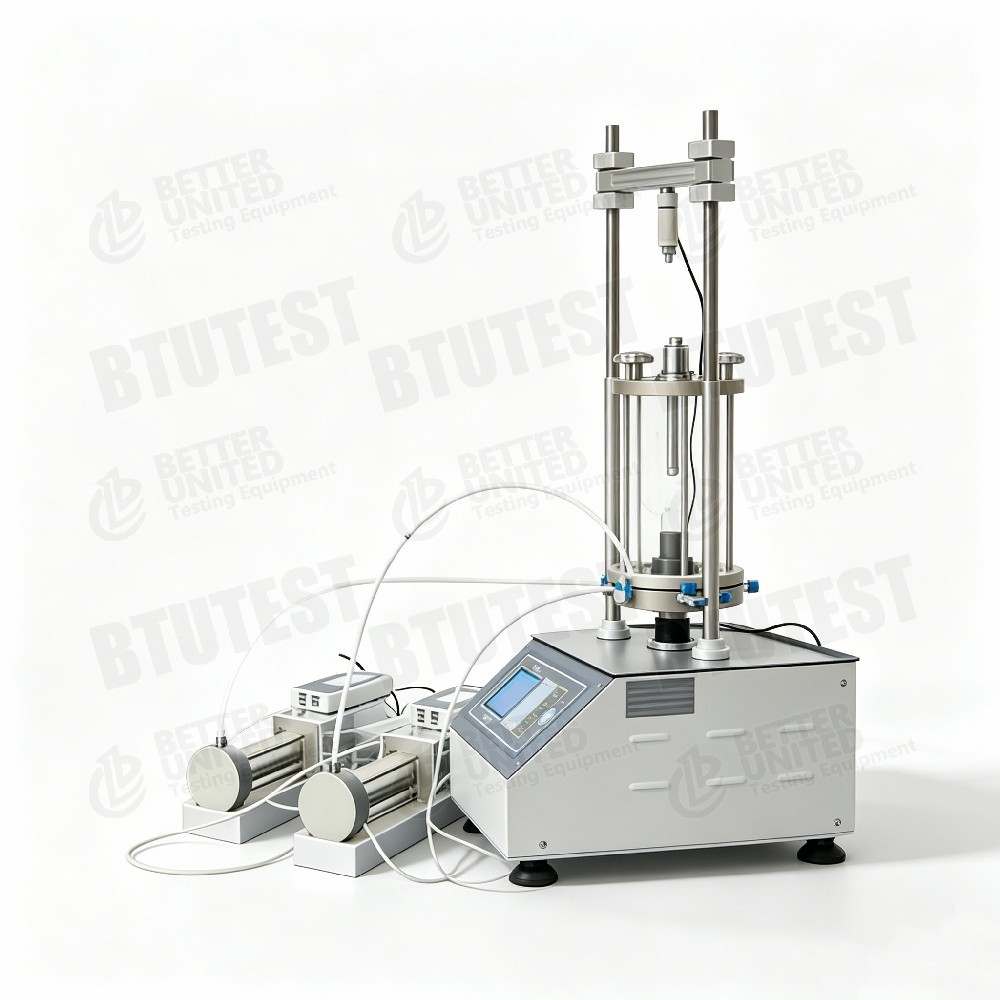

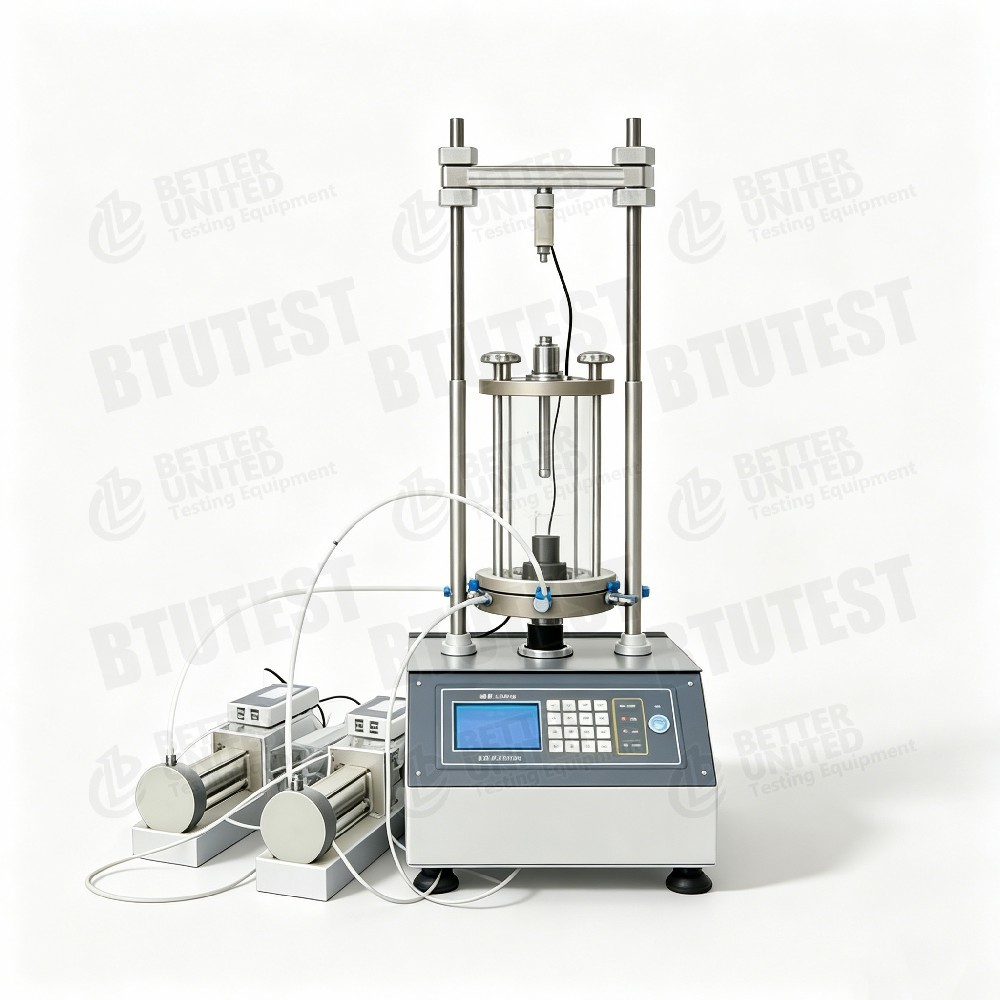

                                                            Αυτόματο σύστημα δοκιμών τριάξονας

1Περιγραφή.

Η σειρά BTU-TTS είναι έναΠολυλειτουργικό γεωτεχνικό σύστημα τριάξιας δοκιμήςχρησιμοποιείται για τον προσδιορισμό των μηχανικών ιδιοτήτων του εδάφους υπό διαφορετικές πορείες άγχους και συνθήκες αποστράγγισης.που καλύπτει τις απαιτήσεις δοκιμών από μικρά δείγματα σε μεγάλα δείγματα χονδρής σπόρου εδάφουςΤο σύστημα ενσωματώνει αξιακό φορτίο, πίεση κυττάρων, αντίστροφη πίεση, έλεγχο του ρυθμού κοπής και ενότητες απόκτησης δεδομένων, υποστηρίζοντας διάφορες τυποποιημένες μεθόδους δοκιμής τριάξιας.

2. Πρότυπα δοκιμών

Παρόλο που ο πίνακας δεν περιλαμβάνει ρητά τα τυποποιημένα αριθμούς, το σύστημα πληροί τα ακόλουθα εθνικά και διεθνή πρότυπα, βάσει των γενικών προδιαγραφών δοκιμών τριάξονας:

•ΑΣTM D4767(Συγκεντρωμένη δοκιμή τρίαξιακής συμπίεσης χωρίς απορροφή)

•ΑΣTM D7181(Συγκεντρωμένη δοκιμή τριάξιας συμπίεσης με αποστράγγιση)

•ΑΣTM D2850(Ανεσσωματωμένη μη ρευστή τριάξια δοκιμή)

•BS 1377: Μέρος 7(Βρετανική Τριάξια Τεστ)

•ISO 17892-8(Δοκιμή τριάξιας κοπής του εδάφους)

•ΣΛ 237-1999(Κινέζικη διαδικασία γεωτεχνικών δοκιμών) κλπ.

3. Προδιαγραφή

4Λεπτομέρειες.

•Ελεγκτής: Ανεξάρτητοι ελεγκτές για την πίεση των κυψελών και την αντίστροφη πίεση, που υποστηρίζουν υψηλής ακρίβειας έλεγχο πίεσης / όγκου.

•Μονάδα απόκτησης δεδομένων: Πρότυπο, για καταγραφή σε πραγματικό χρόνο της αξιακής δύναμης, της μετατόπισης, της πίεσης των πόρων, της αλλαγής όγκου.

•Λογισμικές λειτουργίεςΠεριλαμβάνει τις ακόλουθες ενότητες δοκιμών:

◦ κορεσμός πίσω πίεσης

◦ Ισοτροπική/ανισοτροπική ενοποίηση

◦ Μη ενοποιημένα Μη αποστραγγισμένα (U-U)

◦ Συσσωρευτές χωρίς αποστράγγιση (C-U) με μέτρηση πίεσης πόρων

◦ Συγκεντρωμένη αποστράγγιση (C-D) με μέτρηση της μεταβολής του όγκου

◦ Κ0 ενοποίηση

◦ Δοκιμασία διαδρομής άγχους

◦ Ρεολογικές δοκιμές

◦ Καθορισμός αισθητήρα

◦ Μετά την επεξεργασία και εξαγωγή δεδομένων

•Πίεση αέρα: Χρησιμοποιείται για την εφαρμογή κυψελών και αντίστροφης πίεσης· τα μοντέλα παρέχουν επίπεδα 2/3/6 MPa.

5Εφαρμογή

•Έρευνα γεωτεχνικής τοποθεσίας: Καθορισμός των παραμέτρων αντοχής κοπής (c, φ) των θεμελιωδών εδαφών και των υποβαθμικών εδαφών.

•Έλεγχος υλικού φράγματος: Μεγάλα μοντέλα (100/200) κατάλληλα για δοκιμές τριάξονας σε εδάφη με χοντρό κόκκο και πετρώματα.

•Ανάλυση σταθερότητας κλίσης: Αποκτήστε καμπύλες τάσης-εξέλιξης υπό διαφορετικές συνθήκες αποστράγγισης.

•Υπόγεια μηχανική: προσομοίωση της απόκρισης πίεσης των πόρων κατά την εκσκαφή και την φόρτωση.

•Έρευνα και διδασκαλία: Χρησιμοποιείται για την επικύρωση μοντέλων συνιστώσας εδάφους και μελετών διαδρομής στρες.

6. Πλεονεκτήματα

•Ευρύ φάσμα φορτίου και μεγέθους: Από 10 kN έως 2000 kN, καλύπτοντας εδάφη με λεπτούς κόκκους έως πολύ μεγάλους κόκκους.

•Ελεγχόμενος πολύ χαμηλός ρυθμός κοπής: Ελάχιστο 0,00001 mm/min, κατάλληλο για δοκιμές σέρνειας/ρεολογίας.

•Μέτρηση όγκου υψηλής ακρίβειας: Ρυθμισμός όγκου αντίστροφης πίεσης έως 16000 ml, που πληροί τις απαιτήσεις αποστράγγισης/αλλαγής όγκου μεγάλων δειγμάτων.

•Πλήρως αυτόματο έλεγχο λογισμικού: Ενσωματώνει πολλαπλές τυποποιημένες διαδικασίες δοκιμής, μειώνοντας το ανθρώπινο σφάλμα.

•Μονουλικός σχεδιασμός: Ευέλικτη ρύθμιση της πίεσης κυττάρου/πίσω και της πίεσης αέρα· εύκολη βαθμονόμηση αισθητήρα.

7. Παράμετρος (περίληψη)

8Τι να διαλέξετε

Συστάσεις με βάση τον τύπο δείγματος και τις απαιτήσεις δοκιμής:

Σκεφτείτε επίσης: την ανάγκη μέτρησης της πίεσης των πόρων, την ακρίβεια της αλλαγής όγκου, την ικανότητα ελέγχου της διαδρομής στρες και την παροχή συμπιεσμένου αέρα στο χώρο.

9. Η ροή της διαδικασίας

Παρακάτω παρουσιάζεται μια τυποποιημένη διαδικασία για ένα τυπικόΔοκιμή συγκεντρωτικής μη αποστραγγισμένης (CU)χρησιμοποιώντας τη σειρά BTU-TTS (τα περισσότερα βήματα ελέγχονται αυτόματα από λογισμικό):

Βήμα 1: Προετοιμασία και εγκατάσταση δείγματος

• Προετοιμάστε ένα δείγμα εδάφους με ανασχηματισμό ή χωρίς διαταραχές σύμφωνα με το μέγεθος του δείγματος του υποδείγματος (π.χ. Φ70 × H140 mm).

• Συγκεντρώστε πορώδη πέτρα, χαρτί φίλτρου, ελαστική μεμβράνη γύρω από το δείγμα και τοποθετήστε το στη βάση των τριάξονων κυττάρων.

• Εγκαταστήστε αισθητήρα πίεσης πόρων και κορυφαία γραμμή αποστράγγισης, σφραγίστε το κύτταρο.

Βήμα 2: Γεμίζοντας και αποεξάγοντας το σύστημα

• Ανοίξτε τις κυψέλες και τους ελεγκτές της πίεσης, γεμίστε τις γραμμές και τις κυψέλες με αέρα, αφαιρέστε τις φυσαλίδες αέρα.

• Χρησιμοποιήστε το λογισμικό με τη λειτουργία "απο-αέρασης γραμμής" για να εξασφαλιστεί η ακριβής μέτρηση της αλλαγής όγκου.

Βήμα 3: Πληρότητα αντίστροφης πίεσης

• Επιλέξτε τη μονάδα “Επανάληψη της κορεσμού της πίεσης” στο λογισμικό.

• Ρυθμίστε την στόχο αντίστροφη πίεση (π.χ. 300 kPa) και την πίεση των κυψελών (20~50 kPa πάνω από την αντίστροφη πίεση).

• Εφαρμόζετε αυτόματα αντίστροφη πίεση, ενώ παρακολουθείτε τον συντελεστή πίεσης των πόρων Β (συνήθως B≥0, 95 υποδηλώνει πλήρη κορεσμό).

Βήμα 4: Ισότροπη/Αισότροπη σταθεροποίηση

• Επιλέξτε τη μονάδα "Συγκέντρωση" στο λογισμικό.

• Ορίστε τα κριτήρια σταθερότητας της πίεσης κυττάρου-στόχου (ή της κατάστασης K0) και του χρόνου ενοποίησης/του όγκου.

• Το σύστημα καταγράφει αυτόματα την αλλαγή όγκου και την διάσπαση πίεσης των πόρων, παράγει ημερολόγιο ενοποίησης.

Βήμα 5: Κούρεμα (χωρίς αποστράγγιση ή αποστράγγιση)

• Επιλέξτε τη μονάδα "Σκοπή" και ορίστε την ταχύτητα κοπής (π.χ. 0,05 mm/min).

• Ξεκινήστε την αξιωτική φόρτιση. Το σύστημα καταγράφει σε πραγματικό χρόνο την αξιωτική δύναμη, την μετατόπιση, την πίεση των πόρων (CU) ή την αλλαγή όγκου (CD).

• Αναγνωρίζει αυτόματα την κατάσταση κορύφους ή τερματισμού (π.χ. η πίεση φτάνει το 20%).

Βήμα 6: Τερματισμός της δοκιμής και επεξεργασία δεδομένων

• Το λογισμικό σταματά αυτόματα το φόρτωμα, απελευθερώνει την πίεση των κυψελών, εξάγει τα πρώτα δεδομένα (ένταση, πίεση των πόρων, αλλαγή όγκου).

• Η μονάδα μεταπεξεργασίας υπολογίζει τις παραμέτρους αντοχής κοπής (c, φ), ελαστικό μέτρο, πίεση αποτυχίας κλπ.

• Δημιουργία έκθεσης δοκιμής, εξαγωγή σε Excel/PDF.

Βήμα 7: Καθαρισμός και συντήρηση εξοπλισμού

• Αποχέτευση νερού κυττάρων, αφαίρεση δείγματος.

• Καθαρίστε τις γραμμές και τις πορώδεις πέτρες, πραγματοποιήστε έλεγχο μηδενισμού των αισθητήρων.

Για άλλους τύπους δοκιμών (U-U, CD, πορεία άγχους, ρεολογία), μόνο οι συνθήκες αποστράγγισης και οι στόχοι ελέγχου αλλάζουν κατά τη διάρκεια των σταδίων κορεσμού/ενσωμάτωσης/καθαρισμού.Το λογισμικό παρέχει ενσωματωμένα μάγισσες αναλόγως.
