Συσκευή ενοποίησης 1 συμμορίας

Περιγραφή προϊόντων

Περιγραφή

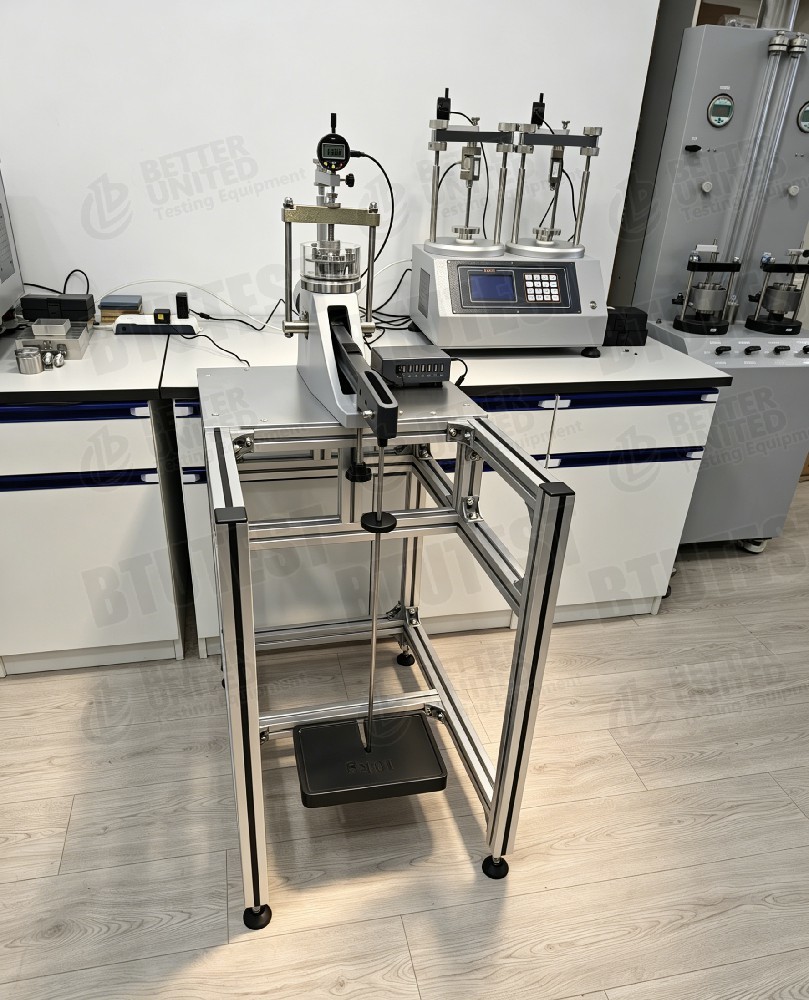

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresΗ καθιέρωση μπορεί να συμβεί ακόμη και όταν η εφαρμοζόμενη πίεση είναι εντός της ασφαλούς αντοχής του εδάφους.Η συσκευή χρησιμοποιεί φορτίο με μοχλό και μπορεί να ασκεί πιέσεις έως και 81 τόνους ανά τετραγωνικό πόδι (περίπουΕίναι κατάλληλο για την πρόβλεψη της εγκατάστασης θεμελίων κάτω από κτίρια, φράγματα, γέφυρες και παρόμοιες δομές.

Πρότυπα δοκιμών

Η συσκευή πληροί τα ακόλουθα διεθνή πρότυπα:

• BS1377(Βρετανικές μεθόδους δοκιμής για τα εδάφη)
• ΑΣTM D2435(Κανονικές μεθόδους δοκιμών για τις μονοδιάστατες ιδιότητες στερεώσεως των εδαφών)
• ΑΣTM D3877(Μεθόδοι δοκιμής για τα χαρακτηριστικά επέκτασης, συρρίκνωσης και εδραίωσης του εδάφους)
• ΑΣTM D4546(Μιαδιάστατη σταθεροποίηση και επέκταση των εδαφών)

Προδιαγραφές

Λεπτομέρειες

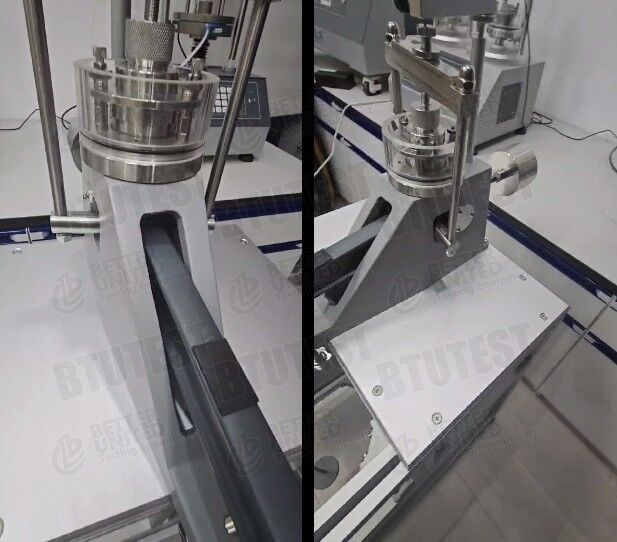

• Μηχανισμός φόρτωσης: Σκληρό πλαίσιο φόρτωσης με ενσωματωμένη πρίζα στήριξης δέσμης για την αποφυγή σοκ στο δείγμα κατά την εφαρμογή φορτίου.
• Ποσοστό μόχλευσης: σταθερή αναλογία μοχλού 11:1, μέγιστη πίεση έως 8,8 MPa.
• Τμήμα ενοποίησης: Οδόμετρο εμπρός φορτίου σύμφωνα με τα πρότυπα ASTM/BS.
• Μηχανές μέτρησης: Κανονικός μηχανικός μετρητής πίνακα; προαιρετικός μετρητής πίνακα κάθετης μετατόπισης (10 mm διαδρομή, ακρίβεια 0,01 mm).
• Προαιρετικά αξεσουάρ: πορώδεις πέτρες (Φ50mm×5mm), δαχτυλίδι κοπής, επάνω κάλυμμα, χαρτί φίλτρου.
• Συσκευή: Εξωτερική θήκη από πλακέ.

Εφαρμογή

• Εργαστηριακός προσδιορισμός των χαρακτηριστικών της εγκατάστασης της στερεοποίησης των πηκτικών εδαφών
• Πρόβλεψη της μακροπρόθεσμης εγκατάστασης των θεμελίων για κτίρια, φράγματα, γέφυρες κλπ.
• Μελέτες συμπίεσης των εδαφών υπό υψηλή πίεση
• Διδασκαλία και έρευνα σε γεωτεχνικά εργαστήρια σύμφωνα με διεθνή πρότυπα

Πλεονεκτήματα

• Εξαιρετικά υψηλή χωρητικότητα φόρτωσης: Μέγιστη πίεση έως 8.800 kPa (11:1 αναλογία μοχλού) ιδανικό για βαθειά άκαμπτα εδάφη ή έρευνα στερέωσης υψηλής πίεσης.
• Σκληρή κατασκευή: διασφαλίζει την ακρίβεια, την επαναληπτικότητα και την αξιοπιστία των αποτελεσμάτων των δοκιμών.
• Προστασία από τις συγκρούσεις: Ο ενσωματωμένος λαβός στήριξης δέσμης εξαλείφει τις διαταραχές του δείγματος κατά τη φόρτιση.
• Ανθεκτικό στη σκουριά και ανθεκτικό: Χυμένο αλουμίνιο και επικάλυψη χάλυβα για μακροχρόνια εργαστηριακή χρήση.
• Σύνθετο σχεδιασμό επιφάνειας τραπεζιούΣώζει χώρο στο εργαστήριο.
• Αποδοτική από πλευράς κόστους: Σχεδιασμός μονομαχίας κατάλληλος για ειδικές δοκιμές χαμηλού όγκου ή υψηλής πίεσης με χαμηλότερο κόστος από τα μοντέλα πολυμαχίας.

Τι Να Επιλέξετε

Ύδρευση διαδικασίας

• Προετοιμασία δείγματος: Κόψτε ένα δείγμα Φ50 mm χρησιμοποιώντας δαχτυλίδι κοπής και τοποθετήστε το στο κελί στερεώσεως (με ανώτερες/κάτω πορώδεις πέτρες).
• Εγκατάσταση κυττάρου: Τοποθετήστε το κύτταρο στερεώσεως στο μπροστινό πλαίσιο φόρτωσης και ασφαλίστε το.
• Εγκατάσταση συσκευής μέτρησης: Να τοποθετηθεί ο μετρητής ή ο μετατροπέας μετατόπισης και να ρυθμιστεί στην αρχική ένδειξη.
• Εφαρμόστε φορτίο: Χρησιμοποιώντας την αναλογία μοχλού 11:1, εφαρμόζετε βάρη σταδιακά σύμφωνα με το πρόγραμμα δοκιμής.
• Διακανονισμός εγγραφής: Πάρτε ενδείξεις μετρητή στο καθορισμένο χρονικό διάστημα σε κάθε αύξηση φορτίου μέχρι τη σταθεροποίηση.
• Επεξεργασία δεδομένων: Σχεδιάζουμε καμπύλες χρονοδιακευασμού και υπολογίζουμε συντελεστή ενοποίησης, δείκτη συμπίεσης, πίεση πριν από την ενοποίηση κλπ.
• Δημιουργία εκθέσεων: Κατασκευή εκθέσεων δοκιμών για μηχανικό σχεδιασμό ή ανάλυση έρευνας.
