Πλήρως αυτόματη συσκευή ενοποίησης (μηχανική)

Περιγραφή προϊόντων

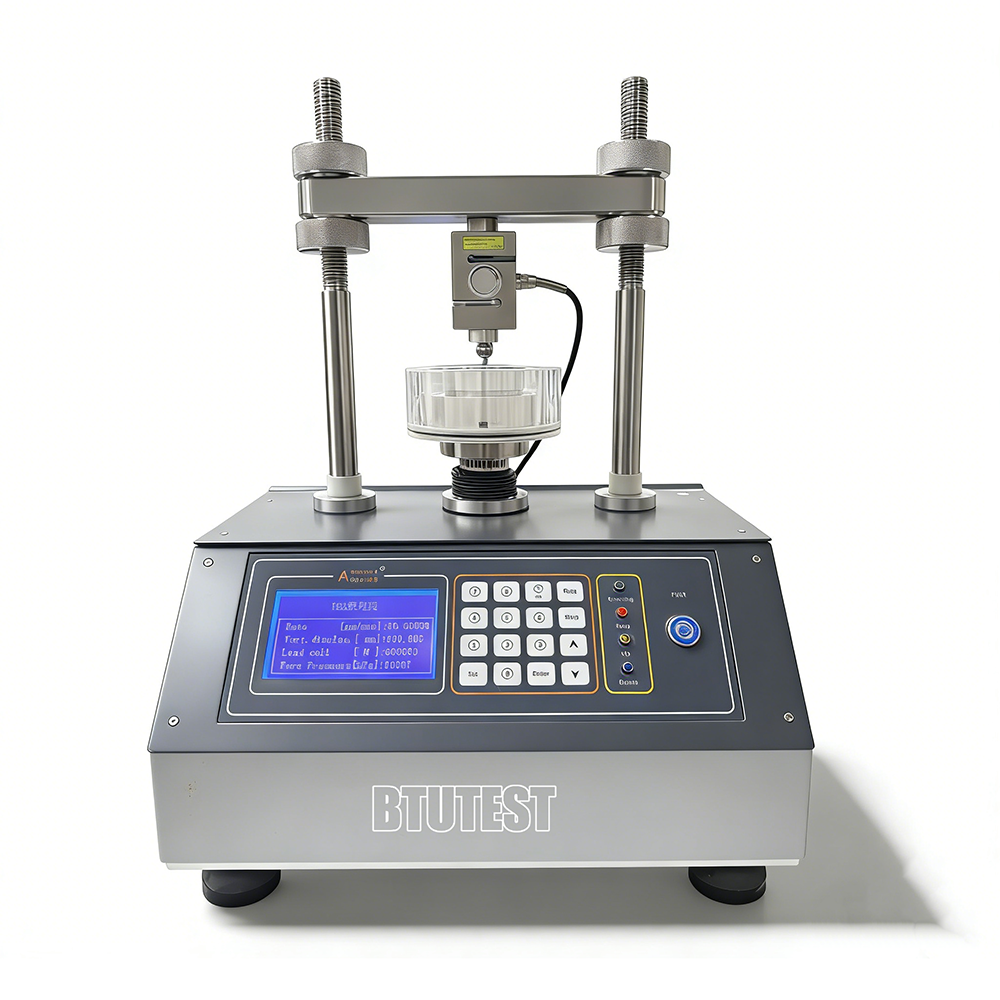

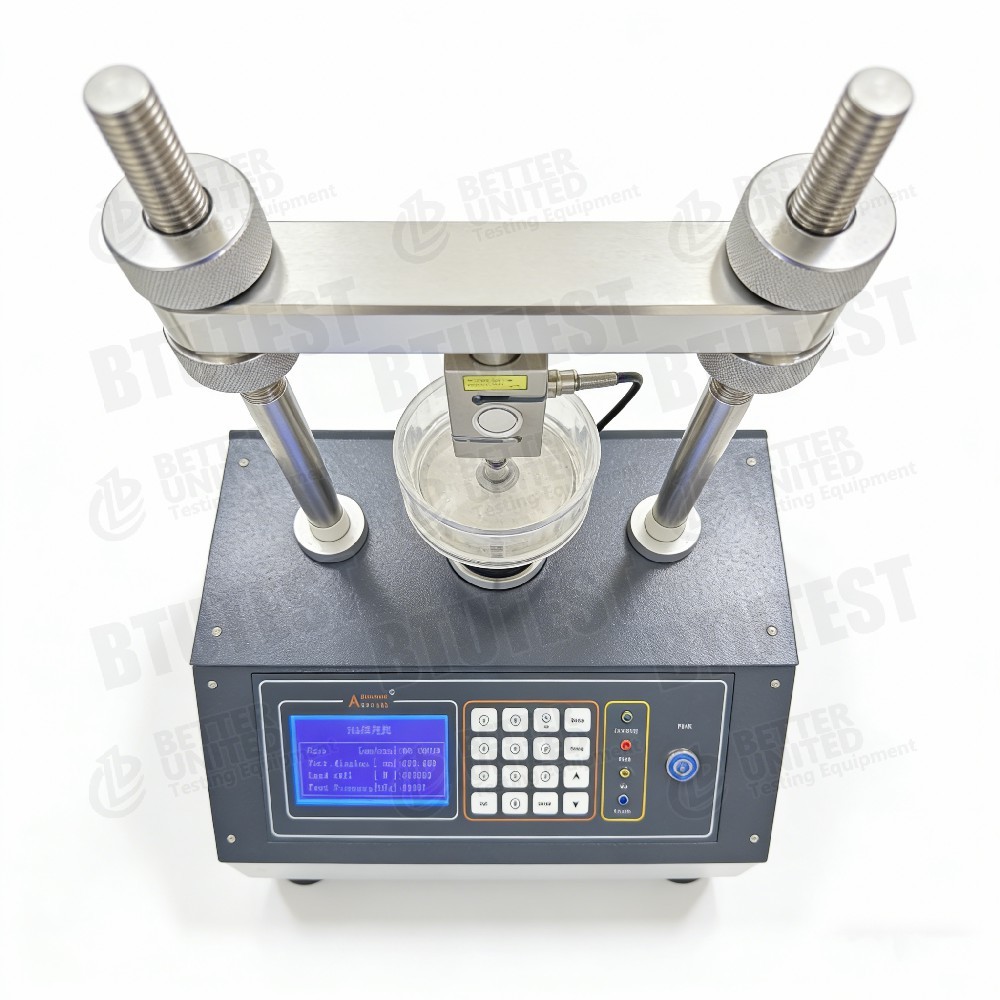

Μοντέλο Πλήρως Αυτόματη Συσκευή Ενοποίησης (Μηχανική).BTU-1

Περιγραφή

Αυτός ο εξοπλισμός είναι απλήρως αυτόματη συσκευή ενοποίησης (μηχανική), μοντέλοBTU-1, χρησιμοποιείται για μονοδιάστατες δοκιμές ενοποίησης εδαφών. Εφαρμόζει αυτόματα φορτία και λαμβάνει δεδομένα για τον προσδιορισμό των παραμέτρων συμπιεστότητας του εδάφους (συντελεστής συμπιεστότητας av, συντελεστής ανάκαμψης Es, συντελεστής σταθεροποίησης Cv, πίεση προ στερεοποίησης Pc, κ.λπ.). Κύρια χαρακτηριστικά:

• Καλές επεκτάσιμες λειτουργίες ελέγχου
• Εφαρμόζει συνεχώς πίεση 0-5 MPa (για διάμετρο δείγματος 61,8 mm)
• Μεγέθη δειγμάτων: Φ61,8×Υ20 mm και Φ79,8×Υ20 mm
• Το λογισμικό απόκτησης και ελέγχου λαμβάνει αυτόματα παραμέτρους ενοποίησης και σχεδιάζει διάφορες καμπύλες (τετραγωνική ρίζα καμπύλης χρόνου, καμπύλη log-time, καμπύλη e‑p, καμπύλη e‑lg p, καμπύλη Cv‑P(T90), καμπύλη Cv‑P(T50), καμπύλη H‑P, κ.λπ.).

Πρότυπα δοκιμών (Διεθνή)

• ASTM D2435(Μονοδιάστατη ενοποίηση εδαφών)
• ISO 17892-5(Δοκιμή ενοποίησης)
• BS 1377-6(Δοκιμή ενοποίησης)
• ASTM D4186(Ενοποίηση CRS, εάν υποστηρίζεται)
• ASTM D4546(Ενοποίηση φόρτωσης-εκφόρτωσης-επαναφόρτωσης)

Ο εξοπλισμός μπορεί να πληροί τις απαιτήσεις αυτών των προτύπων για φόρτωση, μέτρηση μετατόπισης, λήψη δεδομένων κ.λπ.

Προσδιορισμός

Λεπτομέρεια

• Μηχανική φόρτιση– Χρησιμοποιεί σύστημα με κινητήρα (σερβο ή βηματικό) για την εφαρμογή αξονικής πίεσης, που δεν απαιτεί πνευματική ή υδραυλική ισχύ, προσφέροντας ακριβή έλεγχο και γρήγορη απόκριση.
• Συνεχής εφαρμογή πίεσης– Συνεχώς ρυθμιζόμενο 0-5 MPa, χωρίς βαθμίδες φόρτωσης, κατάλληλο για λειτουργίες βηματικής φόρτωσης ή συνεχούς φόρτωσης CRS.
• Ακρίβεια υψηλής πίεσης– Απόλυτη ακρίβεια ±1 kPa (περίπου 0,02% FS σε σχέση με 5 MPa), πολύ ανώτερη από τα συμβατικά κονσολιδομέτρα.
• Δύο μεγέθη δειγμάτων–
  • Φ61,8×20 mm (τυπικός δακτύλιος, επιφάνεια 30 cm²)
  • Φ79,8×20 mm (εμβαδόν 50 cm²), κατάλληλο για εδάφη με ελαφρώς μεγαλύτερα σωματίδια ή όπου μεγαλύτερη επιφάνεια μειώνει τις επιπτώσεις της κλίμακας.
• Επεκτάσιμες λειτουργίες ελέγχου– Ενδέχεται να επιτρέπει τη σύνδεση πολλαπλών κυψελών ενοποίησης (πολλαπλών μονάδων) ή υποστήριξη για πολλαπλές δοκιμαστικές λειτουργίες (βήμα φόρτωσης, CRS, CRL, ερπυσμός κ.λπ.) ως μελλοντικές αναβαθμίσεις.
• Ισχυρό λογισμικό μετα-επεξεργασίας– Υπολογίζει αυτόματα τις παραμέτρους ενοποίησης και σχεδιάζει τυπικές καμπύλες, εξοικονομώντας χρόνο επεξεργασίας δεδομένων.
• Δυνατότητα υψηλής πίεσης– Τα 5 MPa μπορούν να προσομοιώσουν την τάση υπερφόρτωσης σε βάθη >200 m (υποθέτοντας γ=20 kN/m³, περίπου 250 m).

Εφαρμογή

• Τακτικές δοκιμές ενοποίησης– Προσδιορισμός του δείκτη συμπίεσης, του συντελεστή στερεοποίησης και της πίεσης προ στερεοποίησης λεπτόκοκκων εδαφών (άργιλος, ιλυώδης άργιλος).
• Ενοποίηση υψηλής πίεσης– Μέγιστη πίεση 5 MPa κατάλληλη για βαθιά εδάφη, υψηλά γεμίσματα και σχεδιασμό προφόρτισης με επιπλέον επιβάρυνση.
• Μεγαλύτερο μέγεθος δείγματος (Φ79,8 mm)– Κατάλληλο για εδάφη που περιέχουν μικρή ποσότητα χονδροειδών σωματιδίων, μειώνοντας τις επιδράσεις αλάτων.

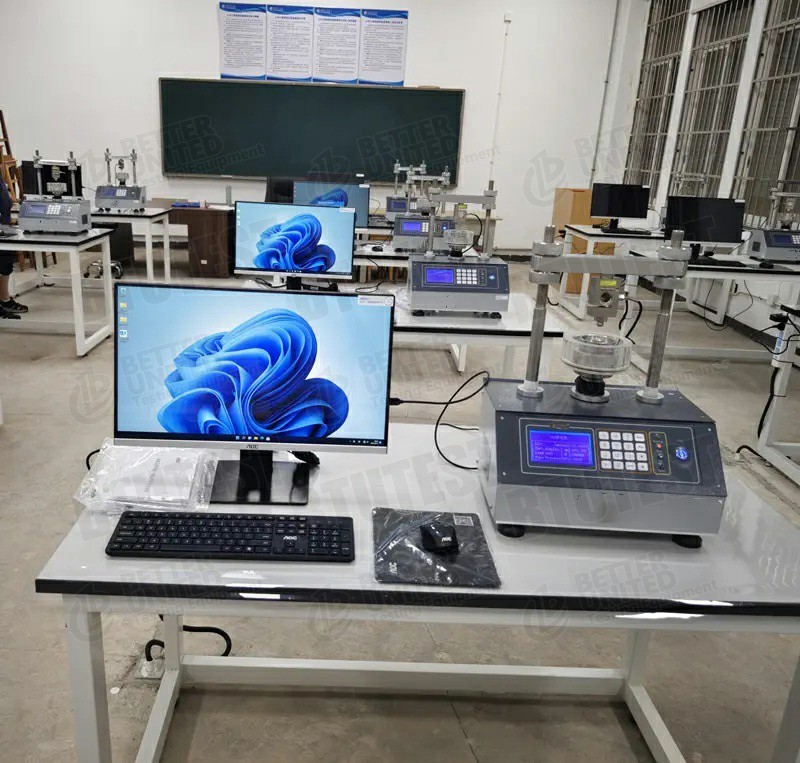

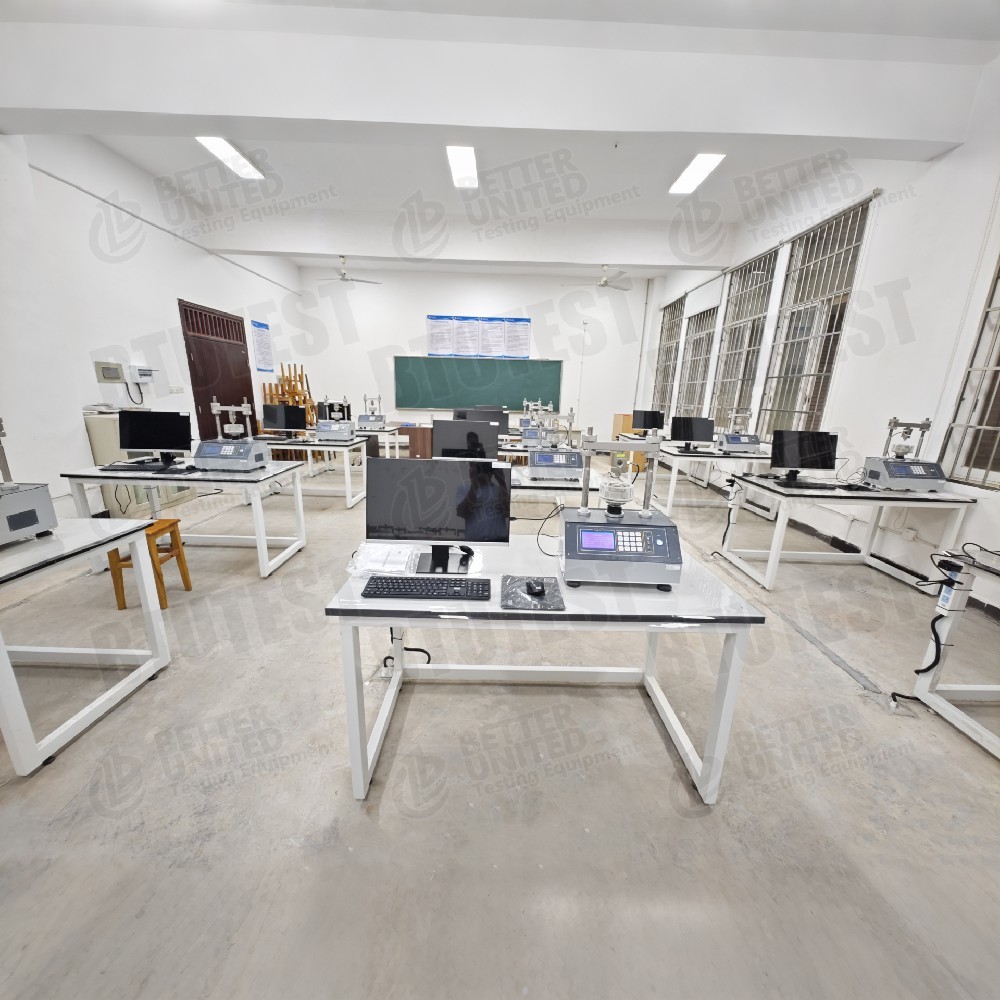

• Έρευνα και διδασκαλία– Πανεπιστημιακά εργαστήρια εδαφομηχανικής για φοιτητικά πειράματα και έρευνες.
• Διδασκαλία λογισμικού– Σχεδιάζει αυτόματα τις καμπύλες, βοηθώντας τους μαθητές να κατανοήσουν τη θεωρία ενοποίησης.

Φόντα

• Έλεγχος πίεσης υψηλής ακρίβειας– Απόλυτη ακρίβεια ±1 kPa, που υπερβαίνει κατά πολύ τα συμβατικά συγκεντρωτικά μέτρα (συνήθως ±1% FS ≈ ±50 kPa).
• Συνεχής φόρτωση χωρίς βήμα– Επιτρέπει CRS (σταθερός ρυθμός καταπόνησης) ή προσαρμοσμένες δοκιμές ενοποίησης διαδρομής τάσης.
• Δύο μεγέθη δειγμάτων– Ευελιξία επιλογής με βάση το μέγιστο μέγεθος σωματιδίων.
• Καλή επεκτασιμότητα– Μπορεί να προσθέσει πολλαπλά κελιά ενοποίησης ή να αναβαθμίσει δοκιμαστικές μονάδες.
• Ολοκληρωμένο λογισμικό– Υπολογίζει αυτόματα τις παραμέτρους, δημιουργεί καμπύλες με ένα κλικ, μειώνοντας την προσπάθεια χειροκίνητης γραφικής παράστασης και τα σφάλματα.
• Μηχανική φόρτιση– Δεν απαιτείται πηγή αέρα, καθαρό, χαμηλό θόρυβο, κατάλληλο για εσωτερικά εργαστήρια.
• Υψηλή πίεση– Τα 5 MPa πληρούν τις απαιτήσεις ενοποίησης για τα περισσότερα βάθη.

Τι να Διαλέξετε

Επιλέξτε αυτόν τον εξοπλισμό ή συγκρίνετε με άλλα μοντέλα με βάση τις απαιτήσεις δοκιμών:

Ροή διαδικασίας

Παράδειγμα:Δοκιμή ενοποίησης βαθμίδας φόρτωσης (ASTM D2435)

• Προετοιμασία δείγματος
  • Κόψτε το αδιατάρακτο ή ξανακαλουπωμένο δείγμα χρησιμοποιώντας δακτύλιο Φ61,8×20 mm ή Φ79,8×20 mm.
  • Μετρήστε την αρχική περιεκτικότητα και πυκνότητα νερού. Εάν απαιτείται κορεσμός, εμποτίστε ή κορεσμένο υπό κενό.

• Εγκατάσταση δείγματος
  • Τοποθετήστε το δακτύλιο με το δείγμα στο κελί στερεοποίησης (με πορώδεις πέτρες και διηθητικό χαρτί).
  • Τοποθετήστε το κελί στο πλαίσιο φόρτωσης και τοποθετήστε τον αισθητήρα μετατόπισης (μηδενίστε το).
  • Συνδέστε το σύστημα απόκτησης δεδομένων.

• Εφαρμόστε αρχική πίεση καθίσματος
  • Ρυθμίστε μια μικρή πίεση (π.χ. 2-5 kPa) μέσω λογισμικού για να εξασφαλίσετε καλή επαφή μεταξύ του πώματος φόρτωσης και του δείγματος. καταγράψτε την αρχική ένδειξη μετατόπισης.

• Ορίστε τις παραμέτρους δοκιμής
  • Στο λογισμικό, επιλέξτε «μονάδα ενοποίησης βήμα-φόρτωσης».
  • Ρυθμίστε τη σειρά φόρτωσης (π.χ. 12,5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, έως 5 MPa).
  • Ρυθμίστε τη διάρκεια για κάθε βήμα φόρτωσης (π.χ. 24 ώρες ή κριτήριο σταθερότητας βάσει χρόνου, όπως αλλαγή μετατόπισης <0,01 mm την τελευταία ώρα).
  • Ορίστε διαστήματα απόκτησης δεδομένων (π.χ. 0,1, 1, 10, 60 λεπτά, κ.λπ.).

• Ξεκινήστε τη δοκιμή
  • Το λογισμικό εφαρμόζει αυτόματα το πρώτο βήμα φόρτωσης μέσω του κινητήρα και διατηρεί σταθερή καταπόνηση.
  • Ο αισθητήρας μετατόπισης καταγράφει την κατακόρυφη παραμόρφωση σε πραγματικό χρόνο. το λογισμικό σχεδιάζει καμπύλες χρονικής μετατόπισης.
  • Όταν κάθε βήμα φόρτωσης φτάσει σε σταθερότητα, εφαρμόζεται αυτόματα το επόμενο βήμα φόρτωσης.

• Στάδιο εκφόρτωσης (αν πρόκειται να μετρηθεί η ανάκαμψη)
  • Αφού επιτευχθεί το μέγιστο φορτίο, εκτελέστε εκφόρτωση (π.χ. 1600, 800, 400, 200, 100, 50, 25 kPa) για να προσδιορίσετε τις καμπύλες επαναφοράς.

• Τέλος και αποσυναρμολόγηση
  • Μετά τη δοκιμή, εκφορτώστε στο μηδέν, αφαιρέστε το δείγμα, ζυγίστε και στεγνώστε για να μετρήσετε την τελική περιεκτικότητα σε νερό (για διόρθωση).

• Επεξεργασία δεδομένων
  • Το λογισμικό υπολογίζει αυτόματα την αναλογία κενού, τον συντελεστή συμπιεστότητας av, τον δείκτη συμπίεσης Cc και τον δείκτη αναπήδησης Cs για κάθε βήμα φόρτωσης.
  • Σχεδιάζει την καμπύλη e‑p και την καμπύλη e‑lg p, προσδιορίζει την πίεση πριν την ενοποίηση Pc (μέθοδος Casagrande).
  • Υπολογίζει τον συντελεστή ενοποίησης Cv χρησιμοποιώντας τη μέθοδο της τετραγωνικής ρίζας του χρόνου ή τη μέθοδο log-time, και σχεδιάζει τις καμπύλες Cv‑P.
  • Δημιουργεί μια αναφορά δοκιμής.

Εάν ο εξοπλισμός υποστηρίζειΕνοποίηση ΗΣΚ: Ρυθμίστε έναν σταθερό ρυθμό καταπόνησης (π.χ. 0,01 mm/min), εφαρμόστε συνεχή φόρτιση κατά την εγγραφή της πίεσης των πόρων (εάν διαθέτει αισθητήρα πίεσης πόρων). το λογισμικό υπολογίζει Cv, Cc, Pc, κ.λπ., με βάση τη θεωρία CRS.

Περίληψη:Το BTU-1 είναι μια πλήρως αυτόματη συσκευή μηχανικής ενοποίησης με έλεγχο πίεσης υψηλής ακρίβειας (±1 kPa) και μέγιστη πίεση 5 MPa. Υποστηρίζει δύο μεγέθη δειγμάτων (Φ61,8 mm και Φ79,8 mm). Το ισχυρό λογισμικό απόκτησης και ελέγχου υπολογίζει αυτόματα τις παραμέτρους ενοποίησης και σχεδιάζει διάφορες τυπικές καμπύλες. Είναι κατάλληλο για σταθεροποίηση ρουτίνας, σταθεροποίηση υψηλής πίεσης και δοκιμές υψηλής ακρίβειας ερευνητικού βαθμού. Η επιλογή πρέπει να λαμβάνει υπόψη το απαιτούμενο εύρος πίεσης και το μέγεθος του δοκιμίου. Εάν χρειάζεται μόνο σταθεροποίηση ρουτίνας χαμηλής πίεσης, μπορεί να εξεταστεί ένα πιο οικονομικό μοντέλο. Οι επεκτάσιμες λειτουργίες ελέγχου επιτρέπουν μελλοντική προσθήκη διαμορφώσεων πολλαπλών μονάδων.
