Συσκευή αυτόματης σταθεροποίησης ακόρεστων εδαφών

Περιγραφή προϊόντων

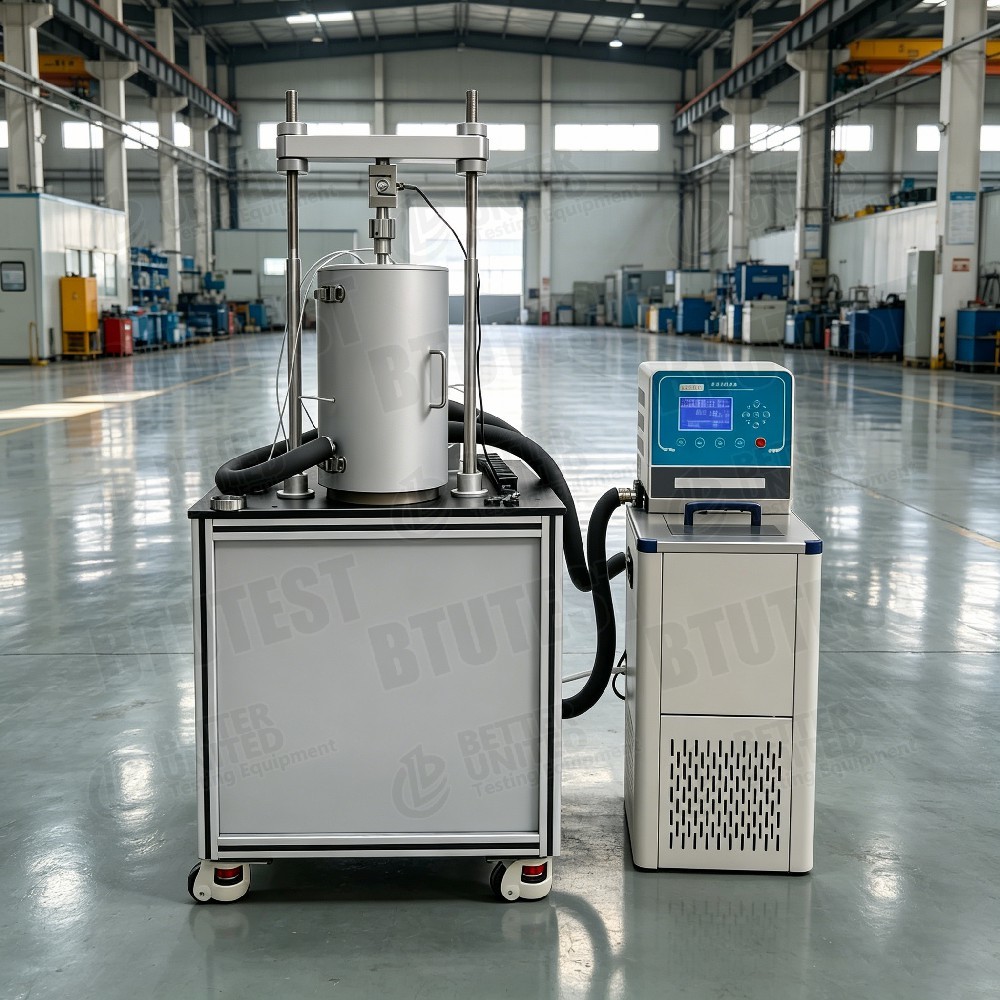

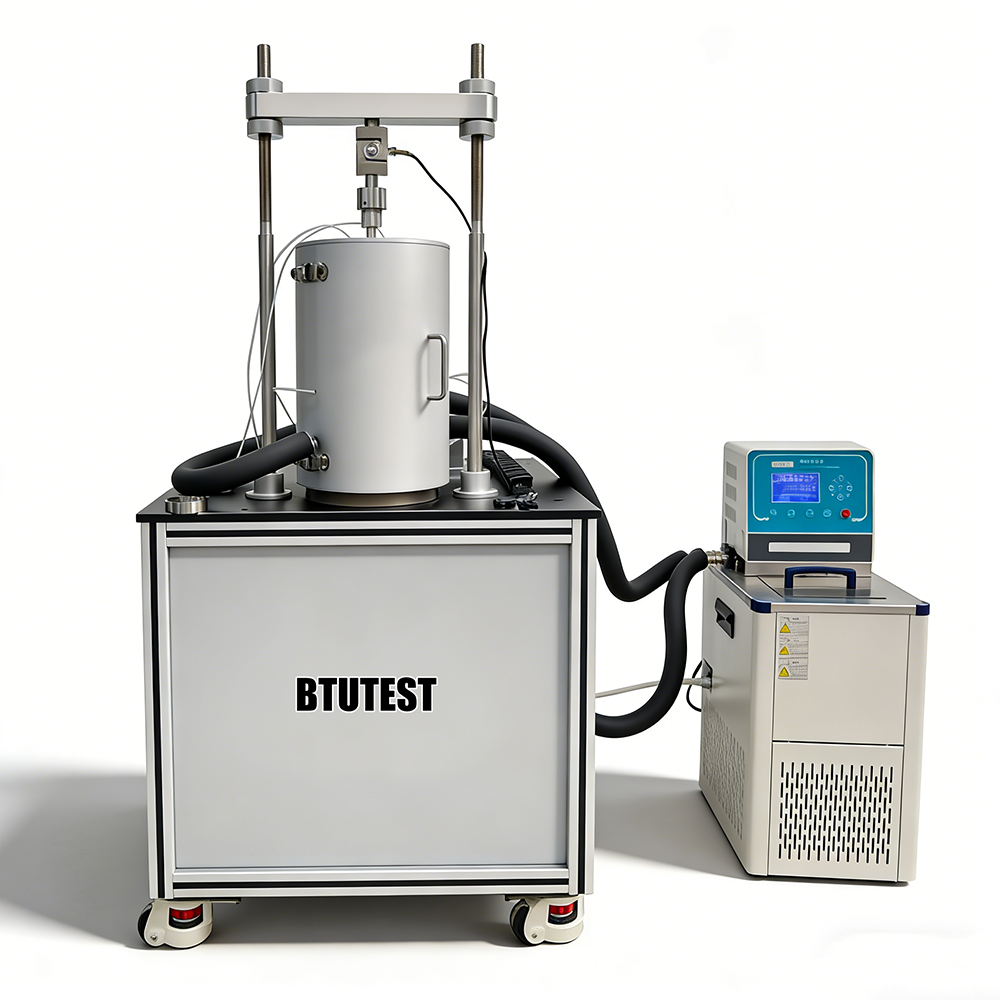

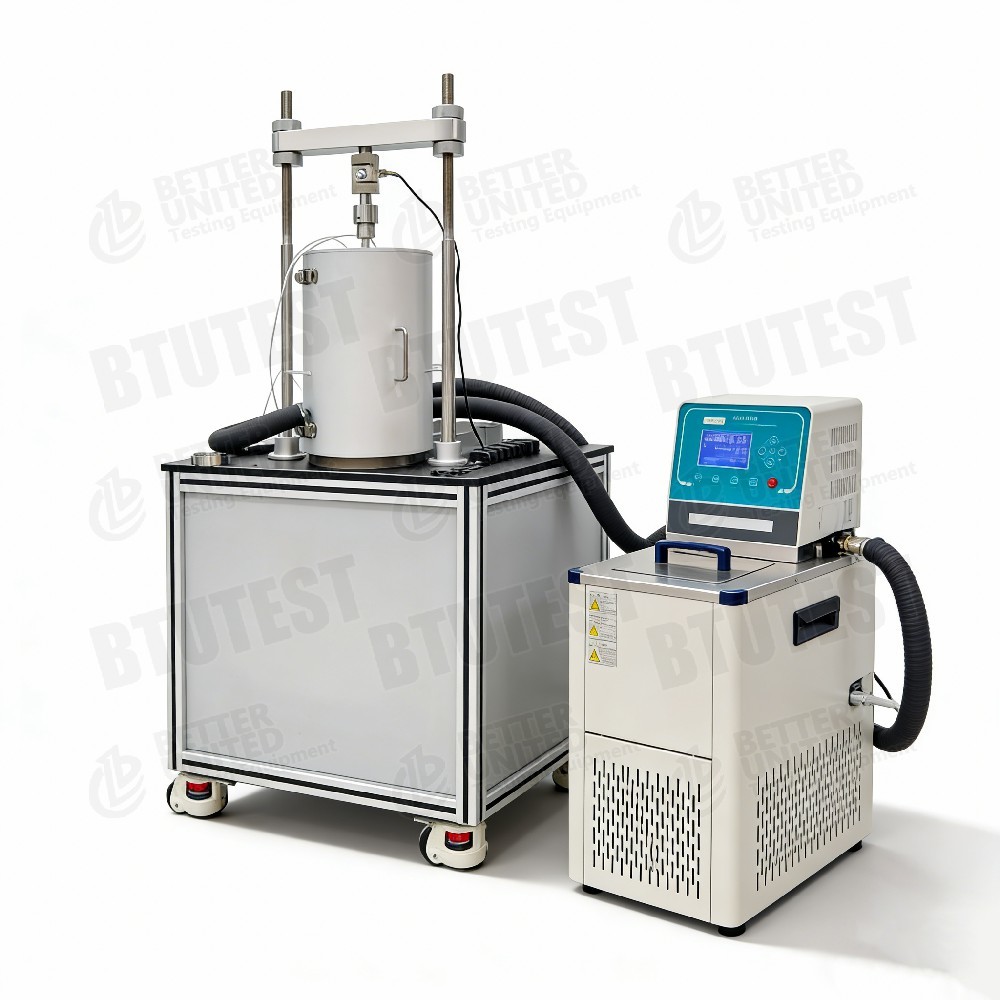

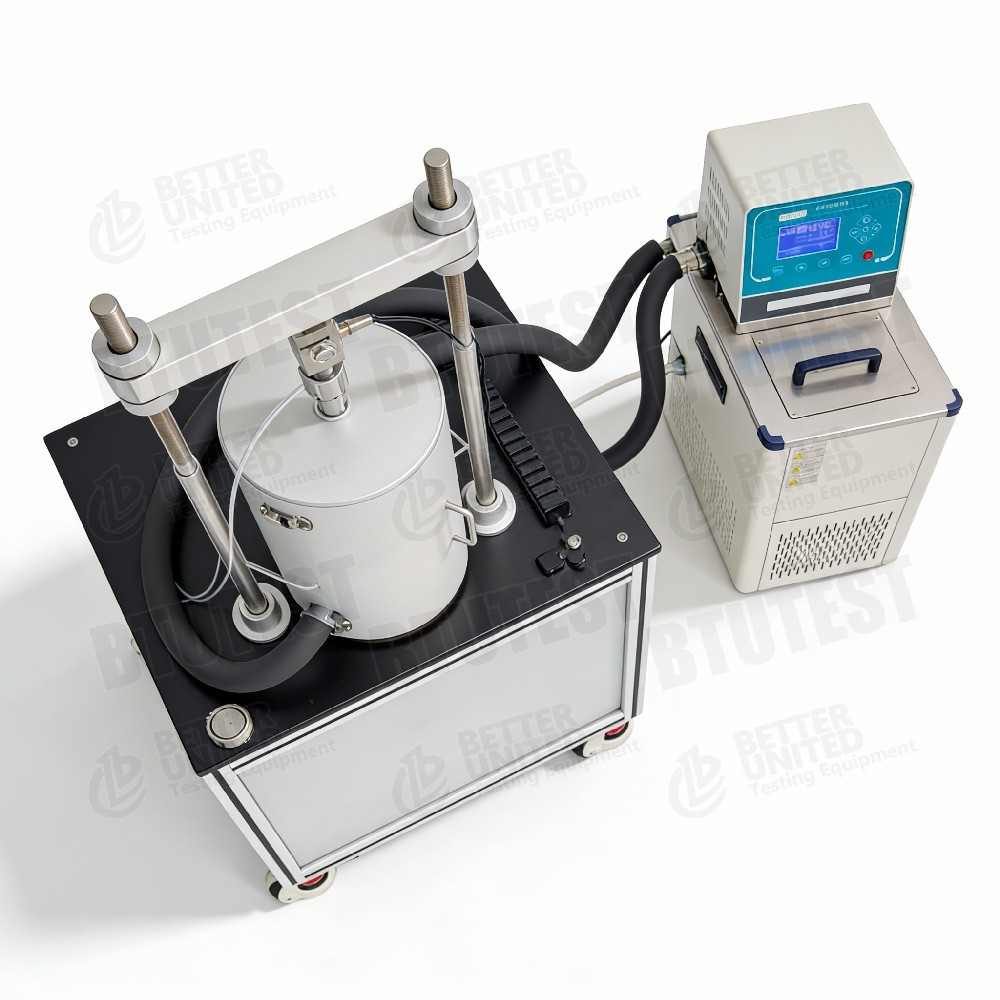

Πλήρως αυτόματη συσκευή σταθεροποίησης ακόρεστων εδαφών
Μοντέλα BTU-1U / 1UM
Περιγραφή

Αυτός ο εξοπλισμός είναι μια πλήρως αυτόματη συσκευή στερεοποίησης ακόρεστου εδάφους, μοντέλα BTU-1U και BTU-1UM, που χρησιμοποιείται για μονοδιάστατες δοκιμές στερεοποίησης σε ακόρεστα εδάφη υπό ελεγχόμενη αναρρόφηση μήτρας. Μπορεί να καθορίσει χαρακτηριστικά συμπίεσης, συντελεστή σταθεροποίησης, πίεση προ-στερεοποίησης και άλλες παραμέτρους. Χρησιμοποιείται η τεχνική μετάφρασης άξονα, εφαρμόζοντας πίεση αέρα πόρων ενώ διατηρείται η πίεση του νερού πόρων (συνήθως μηδέν) για τον έλεγχο της αναρρόφησης. Κύρια χαρακτηριστικά:

Μέγεθος δείγματος: Ø61,8×H20 mm (άλλα μεγέθη προαιρετικά)
Αξονική τάση: 1U – 0-800 kPa αυτόματη φόρτωση. 1UM – 0-3200 kPa αυτόματη φόρτωση
Κανονική μετατόπιση: 12,7 mm, ανάλυση 0,01 mm
Φορτοκυψέλες: 1U – 0-2,4 kN (που αντιστοιχεί σε 0-800 kPa). 1UM – 0‑10 kN (0‑3200 kPa), ακρίβεια ±0,1% FS
Πίεση νερού πόρων: 0-0,1 MPa, ακρίβεια 0,1 kPa, ανάλυση 0,1 kPa
Μέτρηση αλλαγής όγκου: 0-100 mL, ακρίβεια ±0,01 mL, ανάλυση 0,001 mL
Πίεση αέρα πόρων: 0-0,9 MPa, ακρίβεια ±0,1% FS, ανάλυση 1 kPa
Κεραμικός δίσκος: 1,5 MPa υψηλής εισόδου αέρα (εισαγωγή από ΗΠΑ)
Μέθοδος ελέγχου: Πληκτρολόγιο μεμβράνης 20 πλήκτρων + LCD 240×128
Απόκτηση δεδομένων: Περιλαμβάνει καταγραφικό δεδομένων και λογισμικό Windows
Μονάδα έκπλυσης: Εξοπλισμένη με αυτόματη συσκευή έκπλυσης διάχυτου αέρα. προαιρετικό σύστημα ελέγχου θερμοκρασίας (5-40 ℃)

Πρότυπα δοκιμών (Διεθνή)

ASTM D2435 (Μονοδιάστατη ενοποίηση εδαφών)
ASTM D4186 (Σταθερός ρυθμός ενοποίησης παραμορφώσεων – CRS)
ASTM D4546 (Ενοποίηση φορτίου-εκφόρτωσης-επαναφόρτωσης)
ASTM D6836 (Μέθοδοι δοκιμής ακόρεστου εδάφους, συμπεριλαμβανομένης της μετάφρασης αξόνων)
ISO 17892-5 (Δοκιμή ενοποίησης)
BS 1377-6 (Δοκιμή ενοποίησης)

Ο εξοπλισμός μπορεί να πληροί τις απαιτήσεις αυτών των προτύπων για φόρτωση, μέτρηση μετατόπισης, έλεγχο αναρρόφησης κ.λπ., και είναι ιδιαίτερα κατάλληλος για ακόρεστα εδάφη.

Προσδιορισμός

Παράμετρος

BTU-1U

BTU-1UM

Όνομα οργάνου

Πλήρως αυτόματη συσκευή σταθεροποίησης ακόρεστων εδαφών

Πλήρως αυτόματη συσκευή σταθεροποίησης ακόρεστου εδάφους (υψηλή καταπόνηση)

Μέγεθος δείγματος

Ø61,8 × H20 mm (άλλα μεγέθη προαιρετικά)

Αξονική καταπόνηση

Αυτόματη φόρτωση ελεγχόμενη από μικροϋπολογιστή, 0-800 kPa, χωρίς βήμα

Αυτόματη φόρτωση ελεγχόμενη από μικροϋπολογιστή, 0-3200 kPa, χωρίς βήμα

Κανονική μετατόπιση

12,7 mm, ανάλυση 0,01 mm

Φόρτωση κυψέλης

0-2,4 kN, ακρίβεια ±0,1% FS

0-10 kN, ακρίβεια ±0,1% FS

Πίεση νερού πόρων

0-0,1 MPa, ακρίβεια 0,1 kPa, ανάλυση 0,1 kPa

Μέτρηση αλλαγής όγκου

0-100 mL, ακρίβεια ±0,01 mL, ανάλυση 0,001 mL

Πίεση αέρα πόρων

0-0,9 MPa, ακρίβεια ±0,1% FS, ανάλυση 1 kPa

Κεραμικός δίσκος

1,5 MPa υψηλής εισόδου αέρα (εισαγόμενο από τις ΗΠΑ)

Μέθοδος ελέγχου

Πληκτρολόγιο μεμβράνης 20 πλήκτρων + LCD 240×128

Απόκτηση δεδομένων

Καταγραφέας δεδομένων + λογισμικό απόκτησης/επεξεργασίας Windows

Μονάδα έκπλυσης

Αυτόματη συσκευή έκπλυσης διάχυτου αέρα

Προαιρετικός

Σύστημα ελέγχου θερμοκρασίας (5-40 ℃)



Λεπτομέρεια

Μετάφραση άξονα για ακόρεστα εδάφη– Εφαρμόζει πίεση αέρα πόρων (uₐ) ενώ διατηρεί την πίεση του νερού πόρων στο μηδέν (ή ελεγχόμενη), δίνοντας μήτρα αναρρόφησης s = uₐ – u_w. Ο κεραμικός δίσκος έχει τιμή εισόδου αέρα 1,5 MPa, επιτρέποντας τον έλεγχο αναρρόφησης από 0-1500 kPa.
Δύο εύρη στρες -

1 U: μέγ. 800 kPa, κατάλληλο για ρηχά ακόρεστα εδάφη ή δοκιμές χαμηλής καταπόνησης.
1UM: μέγ. 3200 kPa, κατάλληλο για βαθιά ακόρεστα εδάφη ή συνθήκες υψηλής καταπόνησης.

Μέτρηση όγκου υψηλής ακρίβειας – Ανάλυση αλλαγής όγκου 0,001 mL, παρακολουθώντας με ακρίβεια τις αλλαγές όγκου αποστράγγισης/απορρόφησης.
Αυτόματη συσκευή έκπλυσης διάχυτου αέρα – Ξεπλένει περιοδικά τις φυσαλίδες αέρα που συσσωρεύονται κάτω από τον κεραμικό δίσκο, αποτρέποντας το μπλοκάρισμα και εξασφαλίζοντας σταθερό έλεγχο αναρρόφησης. μετρά επίσης τον όγκο διάχυτου αέρα για διόρθωση της αποστράγγισης.
Αισθητήρας πίεσης νερού πόρων – Εύρος 0,1 MPa, ακρίβεια 0,1 kPa, κατάλληλος για χαμηλές πιέσεις νερού σε ακόρεστα εδάφη.
Προαιρετικός έλεγχος θερμοκρασίας – σύστημα 5‑40 ℃ για τη μελέτη των επιπτώσεων της θερμοκρασίας στην ενοποίηση ακόρεστου εδάφους.
Λειτουργίες λογισμικού – Πλήρως αυτόματες δοκιμές ενοποίησης (βήμα φόρτωσης, CRS, CRL, ερπυσμός, κ.λπ.). Εμφάνιση σε πραγματικό χρόνο τάσεων, μετατόπισης, αλλαγής όγκου, καμπύλες πίεσης πόρων. αυτόματος υπολογισμός των παραμέτρων ενοποίησης (Cv, av, Cc, Pc κ.λπ.).

Εφαρμογή

Χαρακτηριστικά σταθεροποίησης ακόρεστου εδάφους – Προσδιορίστε τον δείκτη συμπίεσης, τον συντελεστή στερεοποίησης και την πίεση προ-στερεοποίησης υπό διαφορετικές αναρροφήσεις.
Επεκτατικά και πτυσσόμενα εδάφη – Μελετήστε την επίδραση των μεταβολών της περιεκτικότητας σε νερό (αναρρόφησης) στη συμπιεστότητα.
Καλύμματα υγειονομικής ταφής – Αξιολογήστε τη συμπίεση και τη μακροπρόθεσμη καθίζηση ακόρεστων εδαφών.
Αποθήκες πυρηνικών αποβλήτων – Συμπεριφορά ενοποίησης ρυθμιστικών υλικών (π.χ. μπεντονίτης) υπό αναρρόφηση.
Βαθιά ακόρεστα εδάφη – Το μοντέλο 1UM μπορεί να προσομοιώσει κανονικές τάσεις έως και 3,2 MPa, κατάλληλο για βαθιά στρώματα εδάφους.
Σύζευξη θερμοκρασίας-αναρρόφησης-στερέωσης – Με προαιρετικό έλεγχο θερμοκρασίας, μελετήστε τις επιδράσεις της θερμοκρασίας στη σταθεροποίηση ακόρεστου εδάφους.

Φόντα

Εξειδικευμένη ακόρεστη σχεδίαση – Η μετάφραση άξονα με κεραμικό δίσκο υψηλής εισόδου αέρα (1,5 MPa) παρέχει σταθερό έλεγχο αναρρόφησης.
Δύο εύρη τάσεων – επιλογές 800 kPa και 3200 kPa, που καλύπτουν ρηχά έως βαθιά ακόρεστα εδάφη.
Υψηλή ακρίβεια μέτρησης – Αλλαγή όγκου 0,001 mL, πίεση νερού πόρων 0,1 kPa, μετατόπιση 0,01 mm – ικανοποίηση ερευνητικών απαιτήσεων.
Αυτόματη έκπλυση διάχυτου αέρα – Εξασφαλίζει μακροπρόθεσμη ακρίβεια ελέγχου της αναρρόφησης, μειώνει τη χειροκίνητη παρέμβαση.
Πλήρως αυτόματο λογισμικό – Υποστηρίζει βήμα φόρτωσης, CRS, CRL, ερπυσμό κ.λπ. αυτόματος υπολογισμός παραμέτρων.
Προαιρετικός έλεγχος θερμοκρασίας – 5‑40 ℃ για μελέτες επίδρασης θερμοκρασίας.
Υψηλή ακρίβεια αισθητήρα – Φορτίο, πίεση νερού πόρων και πίεση αέρα πόρων όλα ±0,1% FS.
Εύκολη λειτουργία – LCD + πληκτρολόγιο, σε συνδυασμό με λογισμικό Windows.

Τι να Διαλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμών:

Απαίτηση

Προτεινόμενο μοντέλο

Λόγος

Τακτική ενοποίηση ακόρεστου εδάφους (κανονική καταπόνηση ≤800 kPa)

BTU-1U

Χαμηλότερο κόστος, κατάλληλο για τις περισσότερες δοκιμές ρηχών ακόρεστων εδαφών

Βαθιά ακόρεστα εδάφη ή συνθήκες υψηλής καταπόνησης (κανονική καταπόνηση >800 kPa, έως 3200 kPa)

BTU-1UM

Εύρος υψηλής τάσης, κυψέλη φορτίου 10 kN

Απαιτείται έλεγχος υψηλής αναρρόφησης (>500 kPa, έως 1,5 MPa)

Και τα δύο μοντέλα (κεραμικός δίσκος 1,5 MPa)

Αρκετά ψηλά

Χρειάζεστε μακροπρόθεσμο έλεγχο αναρρόφησης (π.χ. ερπυσμός, ισορροπία αποστράγγισης)

Και τα δύο (αυτόματη συσκευή έκπλυσης)

Εξασφαλίζει μακροπρόθεσμη σταθερότητα

Μελέτη των επιπτώσεων της θερμοκρασίας

Οποιοδήποτε μοντέλο, με προαιρετικό έλεγχο θερμοκρασίας (5-40 ℃)

Απαιτεί επιπλέον παραγγελία

Μόνο στερεοποίηση κορεσμένου εδάφους (χωρίς ανάγκη ακόρεστων)

Επιλέξτε ένα συμβατικό συγκρότημα (χαμηλότερο κόστος)

Τα ακόρεστα χαρακτηριστικά προσθέτουν κόστος

Περιορισμένος προϋπολογισμός και χαμηλή απαίτηση αναρρόφησης (<500 kPa)

Εξετάστε το μοντέλο με κεραμικό δίσκο 500 kPa (π.χ. σειρά BTU‑2U)

Χαμηλότερο κόστος



Ροή διαδικασίας

Παράδειγμα: Δοκιμή σταθεροποίησης CRS ακόρεστου εδάφους (ελεγχόμενη αναρρόφηση, σταθερός ρυθμός παραμόρφωσης) με χρήση BTU-1U ή 1UM

Προετοιμασία κεραμικού δίσκου

Μουλιάστε τον κεραμικό δίσκο 1,5 MPa σε απαερωμένο νερό και κενού κορεσμού (αφαιρέστε τις φυσαλίδες αέρα).
Τοποθετήστε τον κεραμικό δίσκο στη βάση του στοιχείου στερέωσης, διασφαλίζοντας καλή στεγανοποίηση. Συνδέστε τις γραμμές έκπλυσης.

Προετοιμασία δείγματος

Κόψτε το μη διαταραγμένο ακόρεστο χώμα ή προετοιμάστε το επανακαλουπωμένο δείγμα χρησιμοποιώντας δακτύλιο κοπής Ø61,8×20 mm.
Μετρήστε την αρχική περιεκτικότητα και πυκνότητα νερού.

Εγκατάσταση δείγματος

Τοποθετήστε το δείγμα στον κεραμικό δίσκο και στη συνέχεια τοποθετήστε την πορώδη πέτρα και την πλάκα φόρτωσης.
Τοποθετήστε το στοιχείο σταθεροποίησης στο πλαίσιο φόρτωσης και τοποθετήστε τον αισθητήρα μετατόπισης.
Συνδέστε τη γραμμή πίεσης αέρα πόρων (στο επάνω μέρος του δείγματος) και τον αισθητήρα πίεσης νερού πόρων (κάτω από τον κεραμικό δίσκο).
Συνδέστε το σύστημα μέτρησης αλλαγής όγκου (στη γραμμή αποχέτευσης).

Εφαρμόστε αναρρόφηση

Εφαρμόστε στοχευόμενη πίεση αέρα πόρων (π.χ. 200 kPa) μέσω του ελεγκτή πίεσης αέρα πόρων.
Η γραμμή αποστράγγισης είναι ανοιχτή στην ατμόσφαιρα, οπότε μήτρα αναρρόφησης s = uₐ = 200 kPa.
Θέστε σε λειτουργία τη συσκευή αυτόματης έκπλυσης διάχυτου αέρα. ρεκόρ μεταβολής όγκου μέχρι να σταθεροποιηθεί η αποστράγγιση (ισορροπία αναρρόφησης).

Δοκιμή ενοποίησης CRS

Στο λογισμικό, επιλέξτε «Μονάδα ενοποίησης CRS».
Ρυθμίστε έναν σταθερό ρυθμό καταπόνησης (π.χ. 0,01 mm/min).
Ρυθμίστε τη μέγιστη αξονική καταπόνηση (π.χ. 20%) ή τη μέγιστη αξονική δύναμη (ανάλογα με τη χωρητικότητα του μοντέλου).
Ξεκινήστε τη δοκιμή: το έμβολο φόρτωσης κινείται προς τα κάτω με σταθερό ρυθμό, εφαρμόζοντας συνεχή φόρτιση.
Το λογισμικό καταγράφει αξονική δύναμη, αξονική μετατόπιση, αλλαγή όγκου, πίεση πόρων και χρόνο σε πραγματικό χρόνο.
Σχεδιάζει την καμπύλη τάσης-παραμόρφωσης και καμπύλη πίεσης πόρων-παραμόρφωσης.

Κατάσταση στάσης

Σταματά αυτόματα όταν επιτευχθεί η προκαθορισμένη καταπόνηση ή το μέγιστο φορτίο.

Αποσυναρμολόγηση και καθαρισμός

Εκφορτώστε, απελευθερώστε την πίεση αέρα πόρων, αφαιρέστε το δείγμα, ζυγίστε και στεγνώστε για να μετρήσετε την τελική περιεκτικότητα σε νερό.
Καθαρίστε το στοιχείο ενοποίησης, τον κεραμικό δίσκο και τους αισθητήρες. ενεργοποιήστε τη συσκευή έκπλυσης για να καθαρίσετε τις γραμμές.

Επεξεργασία δεδομένων

Με βάση τη θεωρία του CRS, το λογισμικό υπολογίζει: συντελεστή σταθεροποίησης (Cv), δείκτη συμπίεσης (Cc), πίεση προ-στερεοποίησης (Pc) και συντελεστή διαπερατότητας (k) (έμμεσα).
Σχεδιάζει την καμπύλη e‑log p, την καμπύλη Cv‑σ′ κ.λπ.
Δημιουργεί μια αναφορά δοκιμής.

Για ενοποίηση φόρτωσης βημάτων: Ορίστε μια ακολουθία φόρτωσης (π.χ. 25, 50, 100, 200, 400, 800 kPa). σε κάθε βήμα φόρτωσης, καταγράψτε τη μετατόπιση και την αλλαγή όγκου με την πάροδο του χρόνου. Το λογισμικό υπολογίζει Cv, av κ.λπ.
Για σταθεροποίηση ερπυσμού: Εφαρμόστε σταθερό φορτίο και καταγράψτε τη μετατόπιση και την αλλαγή όγκου για μεγάλο χρονικό διάστημα για να αναλύσετε τον δευτερεύοντα συντελεστή σταθεροποίησης Ca.

Περίληψη: Οι BTU-1U/1UM είναι πλήρως αυτόματες συσκευές στερεοποίησης ακόρεστου εδάφους που χρησιμοποιούν μετάφραση άξονα για έλεγχο αναρρόφησης, εξοπλισμένες με κεραμικό δίσκο υψηλής εισόδου αέρα 1,5 MPa και αυτόματη συσκευή έκπλυσης διάχυτου αέρα. Το μοντέλο 1U έχει μέγιστη αξονική τάση 800 kPa, ενώ το 1UM φτάνει τα 3200 kPa. Η ανάλυση της αλλαγής όγκου είναι 0,001 mL και η ακρίβεια της πίεσης του νερού πόρων είναι 0,1 kPa. Υποστηρίζουν step loading, CRS, CRL, ερπυσμό και προαιρετικό έλεγχο θερμοκρασίας (5-40 ℃). Είναι κατάλληλα για τη μελέτη των χαρακτηριστικών συμπίεσης, των παραμέτρων στερεοποίησης και των επιπτώσεων θερμοκρασίας ακόρεστων εδαφών. Η επιλογή θα πρέπει να βασίζεται στην απαιτούμενη μέγιστη κανονική τάση: τα ρηχά ακόρεστα εδάφη επιλέγουν 1U, οι συνθήκες βαθιάς ή υψηλής καταπόνησης επιλέγουν 1UM.
