Πολυλειτουργική Συσκευή Ενοποίησης

Περιγραφή προϊόντων

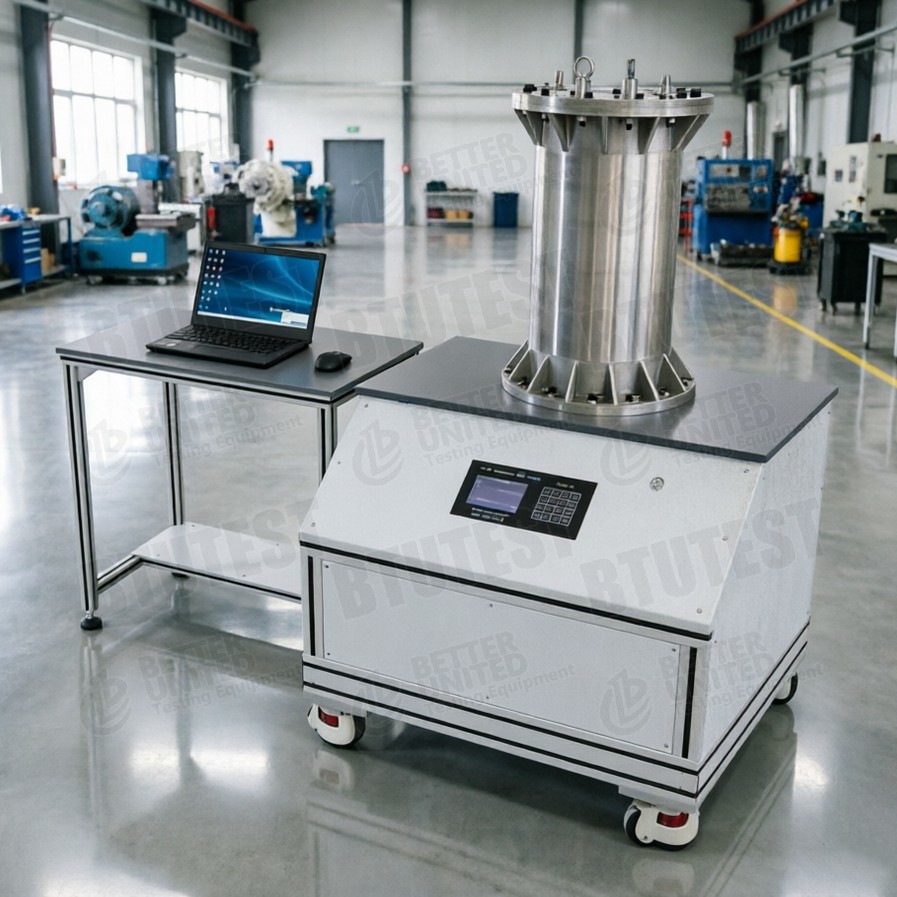

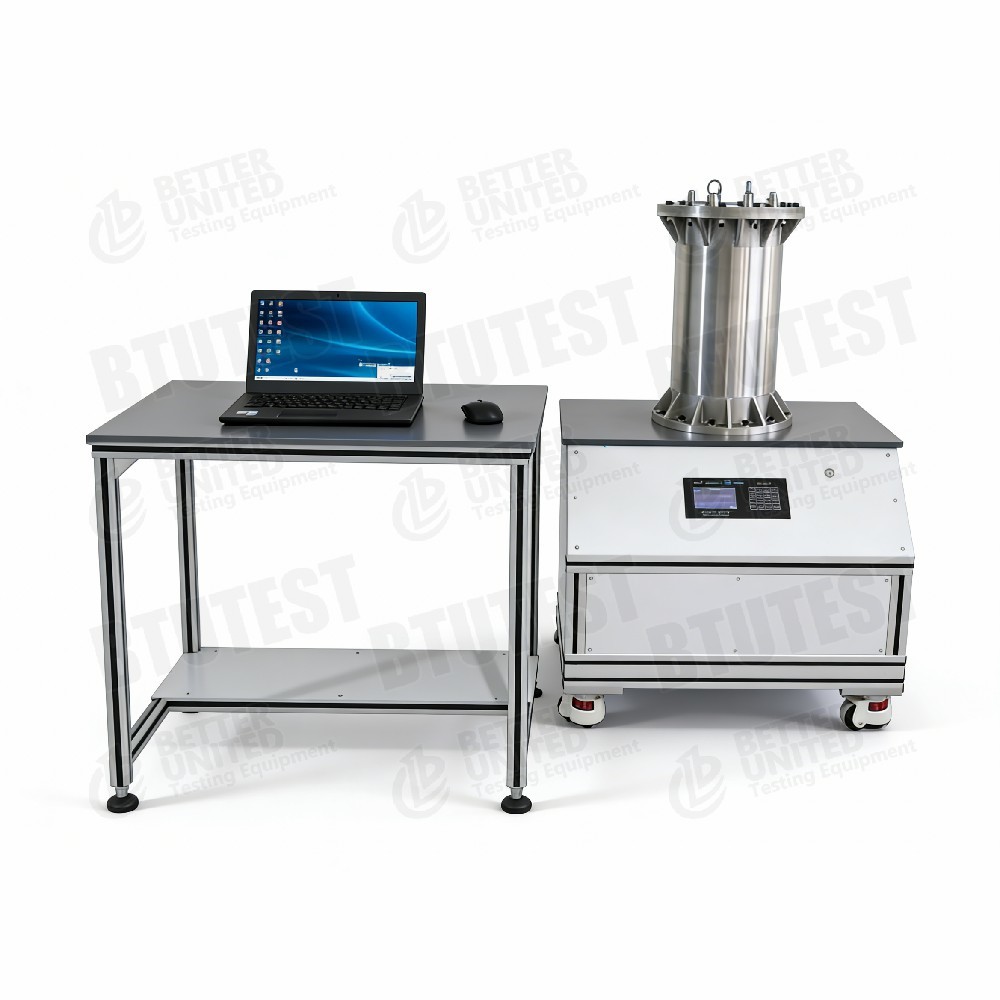

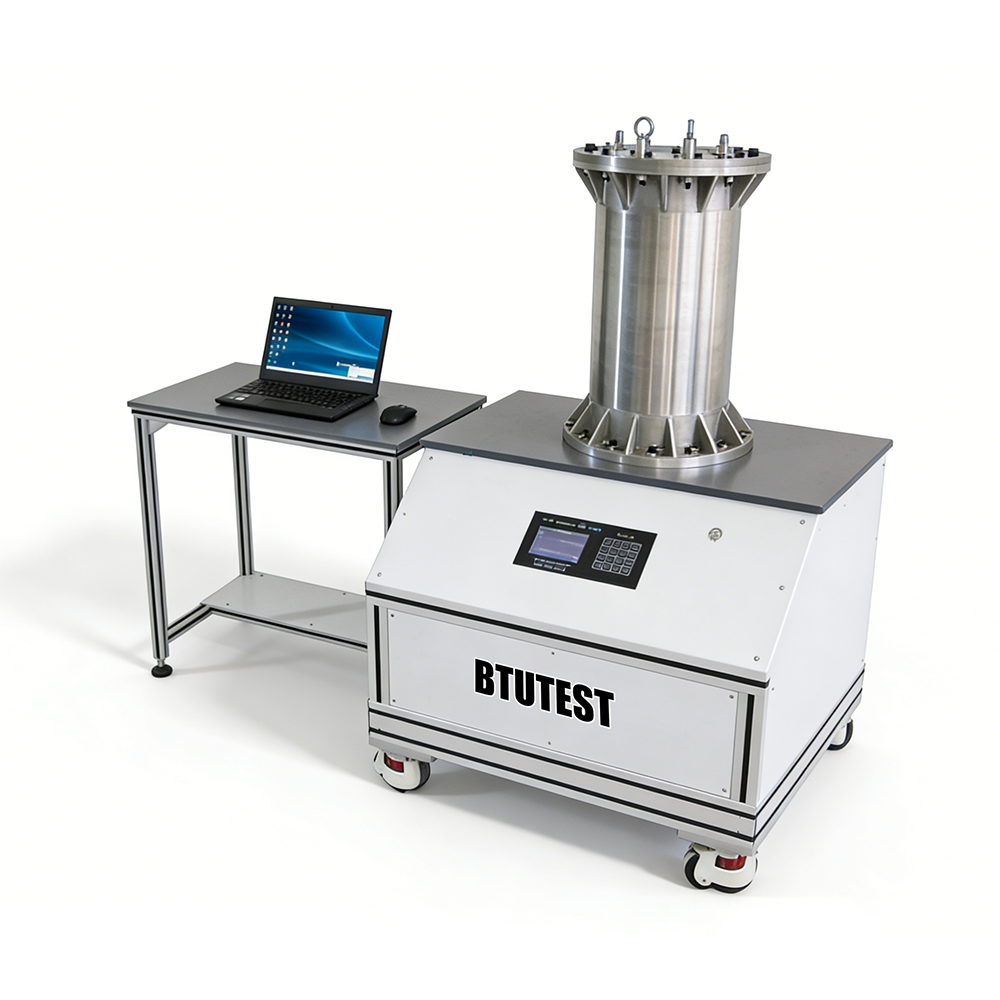

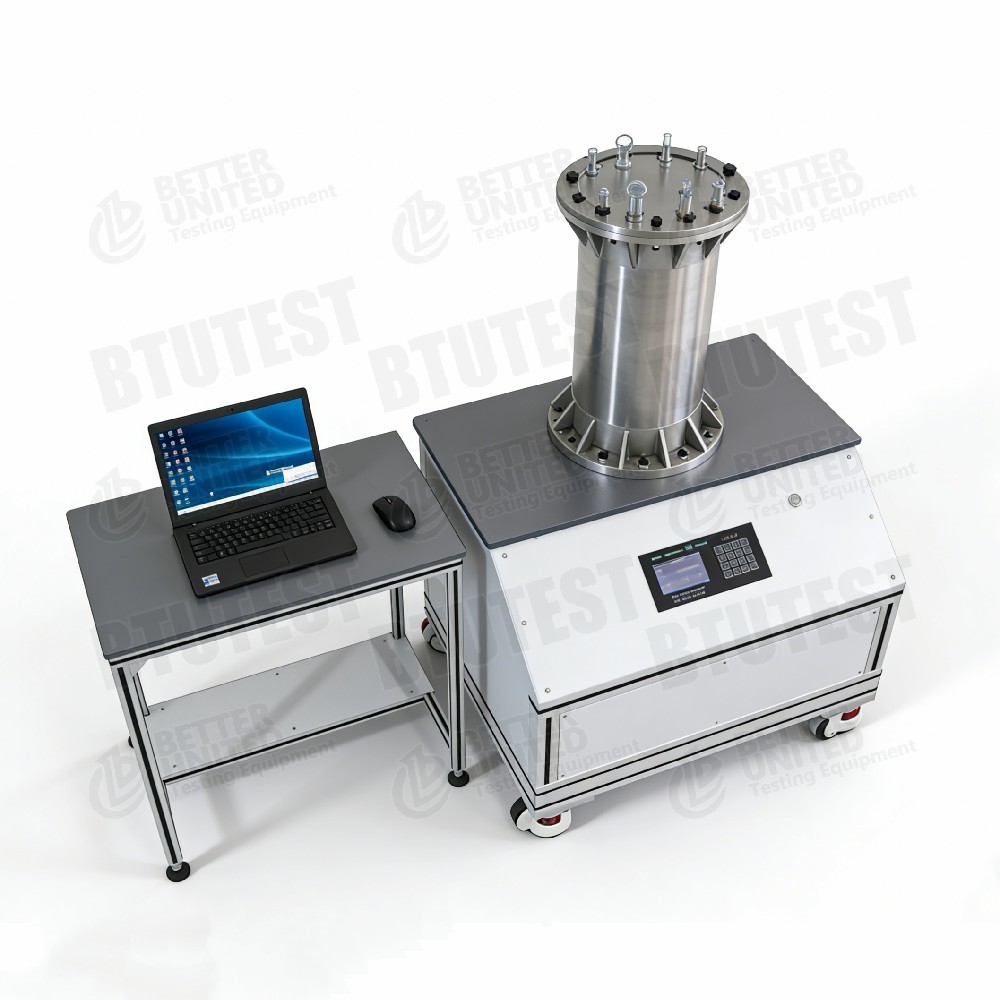

Μοντέλο Πολυλειτουργικού Συστήματος Προετοιμασίας και Δοκιμών Δείγματος (Πολυλειτουργικό Συσκευή Ενοποίησης)BTU-CSA-3

Περιγραφή

Αυτός ο εξοπλισμός είναι απολυλειτουργικό σύστημα προετοιμασίας και δοκιμής δειγμάτων (συσκευή πολυλειτουργικής ενοποίησης), μοντέλοBTU-CSA-3. Χρησιμοποιείται κυρίως για την προετοιμασία ομοιογενών δειγμάτων εδάφους και την εκτέλεση διαφόρων δοκιμών στερεοποίησης. Το σύστημα προσφέρει έλεγχο υψηλής ακρίβειας των συνθηκών καταπόνησης και παραμόρφωσης, με υψηλό βαθμό αυτοματισμού. Ολόκληρη η διαδικασία δοκιμής μπορεί να ελεγχθεί από υπολογιστή μέσω ελέγχου σερβομηχανισμού, με λήψη και ανάλυση σε πραγματικό χρόνο των συνθηκών της επιφάνειας του δείγματος, της εσωτερικής κατάστασης τάσης-παραμόρφωσης και της κατανομής της πίεσης του νερού στους εσωτερικούς πόρους. Κύριες λειτουργίες:

• Προετοιμασία ομοιογενών δειγμάτων εδάφους
• Δοκιμή ενοποίησης step-loading
• Δοκιμή ενοποίησης σταθερού ρυθμού παραμόρφωσης (CRS).
• Δοκιμή ενοποίησης σταθερού ρυθμού φόρτωσης (CRL).
• Μέτρηση σε πραγματικό χρόνο της πίεσης του νερού πόρων σε πολλαπλές θέσεις

Πρότυπα δοκιμών (Διεθνή)

• ASTM D2435(Μονοδιάστατη ενοποίηση εδαφών)
• ASTM D4186(Σταθερός ρυθμός ενοποίησης παραμορφώσεων – CRS)
• ASTM D4546(Ενοποίηση φόρτωσης-εκφόρτωσης-επαναφόρτωσης)
• ISO 17892-5(Δοκιμή ενοποίησης)
• BS 1377-6(Δοκιμή ενοποίησης)
• ASTM D698(Δοκιμή συμπίεσης – που σχετίζεται με την προετοιμασία του δείγματος)

Ο εξοπλισμός μπορεί να πληροί τις απαιτήσεις αυτών των προτύπων για έλεγχο φόρτωσης, μέτρηση μετατόπισης, παρακολούθηση πίεσης πόρων κ.λπ.

Προσδιορισμός

Λεπτομέρεια

• Ενοποίηση πολλαπλών λειτουργιών– Μπορεί να προετοιμάσει ομοιογενή δείγματα (π.χ. με συμπίεση ή χύτευση στερεοποίησης) και να εκτελέσει διάφορες δοκιμές στερεοποίησης (βήμα φόρτωσης, CRS, CRL).
• Μεγάλο μέγεθος δείγματος– Κυψέλη πίεσης Ø300 mm × 600 mm ύψος, κατάλληλη για χονδρόκοκκα εδάφη ή μεγάλα δείγματα, μειώνοντας τα αποτελέσματα της κλίμακας.
• Έλεγχος σερβομηχανισμού υψηλής ακρίβειας– Το φορτίο, η μετατόπιση και η ταχύτητα ελέγχονται με σερβομηχανισμό κλειστού βρόχου, ακρίβεια ±0,1% FS.
• Μέτρηση πίεσης πόρων σε πολλές θέσεις– Οι αισθητήρες πίεσης πόρων μπορούν να εγκατασταθούν σε διαφορετικά ύψη στην κυψέλη πίεσης για την παρακολούθηση της κατανομής της πίεσης του νερού στους εσωτερικούς πόρους, χρήσιμοι για αποτελεσματική ανάλυση τάσεων σε κορεσμένα ή ακόρεστα εδάφη.
• Ευρύ εύρος ταχύτητας φόρτωσης– 0,00001–9 mm/min, που καλύπτει ερπυσμό, αργή ενοποίηση και γρήγορη φόρτωση.
• Μακρύ εγκεφαλικό– 600 mm, επιτρέποντας μεγάλες δοκιμές σταθεροποίησης παραμορφώσεων ή συμπίεσης.
• Δεξαμενή συλλογής νερού– Χωρητικότητα 20 L για συλλογή αποστράγγισης, διευκόλυνση της μέτρησης αλλαγής όγκου.
• Ευέλικτο έλεγχο– Μπορεί να λειτουργήσει μέσω ηλεκτρομαγνητικού διακόπτη, λογισμικού ή οθόνης LCD, καλύπτοντας διαφορετικές προτιμήσεις χρήστη.
• Ανθεκτικό υλικό– Κυψέλη πίεσης από ανοξείδωτο χάλυβα 304, ανθεκτικό στη διάβρωση για μακροχρόνια χρήση.

Εφαρμογή

• Ομοιογενής προετοιμασία του δείγματος– Παρέχει ομοιόμορφα, επαναλαμβανόμενα δείγματα για επόμενες δοκιμές τριαξονικής, άμεσης διάτμησης, διαπερατότητας κ.λπ.
• Δοκιμές ενοποίησης μεγάλης κλίμακας– Προσδιορίστε τα χαρακτηριστικά στερεοποίησης χονδρόκοκκων εδαφών, βράχων, μαλακών πετρωμάτων κ.λπ.
• CRS/CRL ταχεία ενοποίηση– Λάβετε γρήγορα παραμέτρους ενοποίησης, εξοικονομώντας χρόνο.
• Μελέτες κατανομής πίεσης πόρων– Μελετήστε την εξέλιξη της πίεσης των εσωτερικών πόρων κάτω από διαφορετικές οριακές συνθήκες αποστράγγισης, επαληθεύοντας τη θεωρία ενοποίησης.
• Μακροπρόθεσμος ερπυσμός– Μετρήστε την παραμόρφωση και τις μεταβολές της πίεσης των πόρων υπό σταθερό φορτίο για να αναλύσετε τη συμπεριφορά δευτερογενούς στερεοποίησης.
• Περιβαλλοντική γεωτεχνική– Μελέτη συμπεριφοράς στερεοποίησης μολυσμένων εδαφών, εκτατικών εδαφών κ.λπ.

Φόντα

• Υψηλή ακρίβεια– Ακρίβεια ελέγχου ±0,1% FS, που ικανοποιεί τις ερευνητικές απαιτήσεις.
• Μεγάλο μέγεθος και μεγάλη διαδρομή– Δείγμα Ø300×600 mm, διαδρομή 600 mm, κατάλληλο για μεγάλες παραμορφώσεις και υλικά μεγάλων σωματιδίων.
• πολλαπλών λειτουργιών– Προετοιμασία δείγματος + φόρτωση βήματος + CRS + CRL + μέτρηση πίεσης πόρων σε πολλές θέσεις – όλα σε ένα σύστημα.
• Πλήρως αυτόματος έλεγχος σερβομηχανισμού– Έλεγχος υπολογιστή, απόκτηση δεδομένων σε πραγματικό χρόνο, αυτόματος υπολογισμός παραμέτρων.
• Πίεση πόρων πολλαπλών θέσεων– Επιτρέπει τη μελέτη της κατανομής της χωρικής πίεσης πόρων, σε αντίθεση με τις συμβατικές μετρήσεις με έναν αισθητήρα.
• Δεξαμενή συλλογής νερού μεγάλης χωρητικότητας– 20 L, κατάλληλο για συλλογή αποστράγγισης από μεγάλα δείγματα.
• Ευέλικτη λειτουργία– Πληκτρολόγιο πίνακα + LCD + λογισμικό, πολλαπλές επιλογές ελέγχου.
• Στιβαρή κατασκευή– Ενσωματωμένο πλαίσιο φορτίου, υψηλή ακαμψία, χαμηλοί κραδασμοί.

Τι να Διαλέξετε

Επιλέξτε αυτόν τον εξοπλισμό ή συγκρίνετε με άλλα μοντέλα με βάση τις απαιτήσεις δοκιμών:

Ροή διαδικασίας

Παράδειγμα:Ομοιογενής προετοιμασία δειγμάτων + Δοκιμή ενοποίησης CRS (με μέτρηση πίεσης πόρων πολλαπλών θέσεων)

• Προετοιμασία δείγματος
  • Ανακατέψτε το χώμα για να προσδιορίσετε την περιεκτικότητα σε νερό, τοποθετήστε το στην κυψέλη πίεσης (Ø300×600 mm) σε στρώσεις.
  • Χρησιμοποιήστε το σύστημα φόρτωσης σερβομηχανισμού για να συμπυκνώσετε κάθε στρώμα για να στοχεύσετε την ξηρή πυκνότητα, δημιουργώντας ένα ομοιογενές δείγμα.
  • Κατά την προετοιμασία, ενσωματώστε αισθητήρες πίεσης πόρων σε διαφορετικά ύψη (π.χ. στο 1/4, 1/2, 3/4 του ύψους του δείγματος).

• Τοποθέτηση και σφράγιση
  • Τοποθετήστε το επάνω καπάκι, συνδέστε το έμβολο φόρτωσης, τον αισθητήρα μετατόπισης και τους αισθητήρες πίεσης πόρων πολλαπλών καναλιών.
  • Συνδέστε τις γραμμές αποστράγγισης στη δεξαμενή συλλογής νερού (20 L).
  • Εάν απαιτείται κορεσμός, εκτελέστε κορεσμό υπό κενό ή κορεσμό αντίθλιψης.

• Ορίστε τις παραμέτρους δοκιμής
  • Στο λογισμικό, επιλέξτε «Μονάδα ενοποίησης CRS».
  • Ρυθμίστε έναν σταθερό ρυθμό καταπόνησης (π.χ. 0,01 mm/min).
  • Ρυθμίστε τη μέγιστη αξονική καταπόνηση (π.χ. 20%) ή το μέγιστο αξονικό φορτίο (30 kN).
  • Ορίστε το διάστημα απόκτησης δεδομένων (π.χ. 1 δευτερόλεπτο).

• Ξεκινήστε τη δοκιμή
  • Το σύστημα φόρτωσης σερβομηχανισμού σπρώχνει το έμβολο προς τα κάτω με σταθερό ρυθμό.
  • Το λογισμικό καταγράφει αξονικό φορτίο, αξονική μετατόπιση, πιέσεις πόρων σε πολλαπλές θέσεις και χρόνο σε πραγματικό χρόνο.
  • Σχεδιάζει την καμπύλη τάσης-παραμόρφωσης και καμπύλες πίεσης πόρων-παραμόρφωσης για κάθε αισθητήρα.

• Κατάσταση στάσης
  • Σταματά αυτόματα όταν επιτευχθεί η προκαθορισμένη καταπόνηση ή το μέγιστο φορτίο.

• Αποσυναρμολόγηση και καθαρισμός
  • Ξεφορτώστε, αφαιρέστε το δείγμα, μετρήστε την τελική περιεκτικότητα σε νερό.
  • Καθαρίστε το στοιχείο πίεσης, τους αισθητήρες πίεσης πόρων, τις γραμμές και τη δεξαμενή συλλογής νερού.

• Επεξεργασία δεδομένων
  • Με βάση τη θεωρία CRS, το λογισμικό υπολογίζει τον συνολικό συντελεστή σταθεροποίησης Cv (χρησιμοποιώντας μέση ή πίεση πόρων κάτω).
  • Συγκρίνετε τις αποκρίσεις πίεσης πόρων σε διαφορετικά ύψη για να αναλύσετε τα μοτίβα διάχυσης της πίεσης πόρων.
  • Υπολογίστε τον δείκτη συμπίεσης Cc, την πίεση πριν την ενοποίηση Pc, κ.λπ.
  • Εξαγωγή δεδομένων και δημιουργία αναφοράς δοκιμής.

Για ενοποίηση σταδιακής φόρτωσης: Ορίστε μια ακολουθία φόρτωσης (π.χ. 50, 100, 200, 400, 800 kPa). καταγράψτε τη μετατόπιση και την πίεση των πόρων με την πάροδο του χρόνου σε κάθε βήμα φόρτισης.
Μόνο για την προετοιμασία του δείγματος: Χρησιμοποιήστε το πρόγραμμα συμπίεσης για συμπύκνωση στρώσεων χωρίς να εκτελέσετε δοκιμή ενοποίησης.

Περίληψη:Το BTU-CSA-3 είναι ένα πολυλειτουργικό σύστημα προετοιμασίας και δοκιμής δειγμάτων (πολυλειτουργική συσκευή ενοποίησης) που ενσωματώνει ομοιογενή προετοιμασία δειγμάτων με διάφορες δοκιμές ενοποίησης. Διαθέτει μεγάλο μέγεθος δείγματος (Ø300×600 mm), αξονικό φορτίο έως 30 kN, διαδρομή 600 mm και υποστηρίζει βαθμιδωτή φόρτωση, CRS, CRL και μέτρηση της πίεσης πόρων σε πολλές θέσεις σε πραγματικό χρόνο. Η ακρίβεια ελέγχου είναι ±0,1% FS, με πλήρως αυτόματο σερβο έλεγχο κλειστού βρόχου. Είναι κατάλληλο για τη μελέτη των χαρακτηριστικών στερεοποίησης χονδρόκοκκων εδαφών, βράχων και μεγάλων δειγμάτων, καθώς και για την προετοιμασία ομοιογενών δειγμάτων. Η επιλογή θα πρέπει να λαμβάνει υπόψη την απαιτούμενη χωρητικότητα φορτίου, το μέγεθος του δείγματος και την ανάγκη για μέτρηση της πίεσης πόρων σε πολλές θέσεις. Για τις συνήθεις δοκιμές ενοποίησης μικρού μεγέθους, ένα μικρότερο συγκεντρωτικό μέτρο μπορεί να είναι πιο αποδοτικό από πλευράς κόστους.
