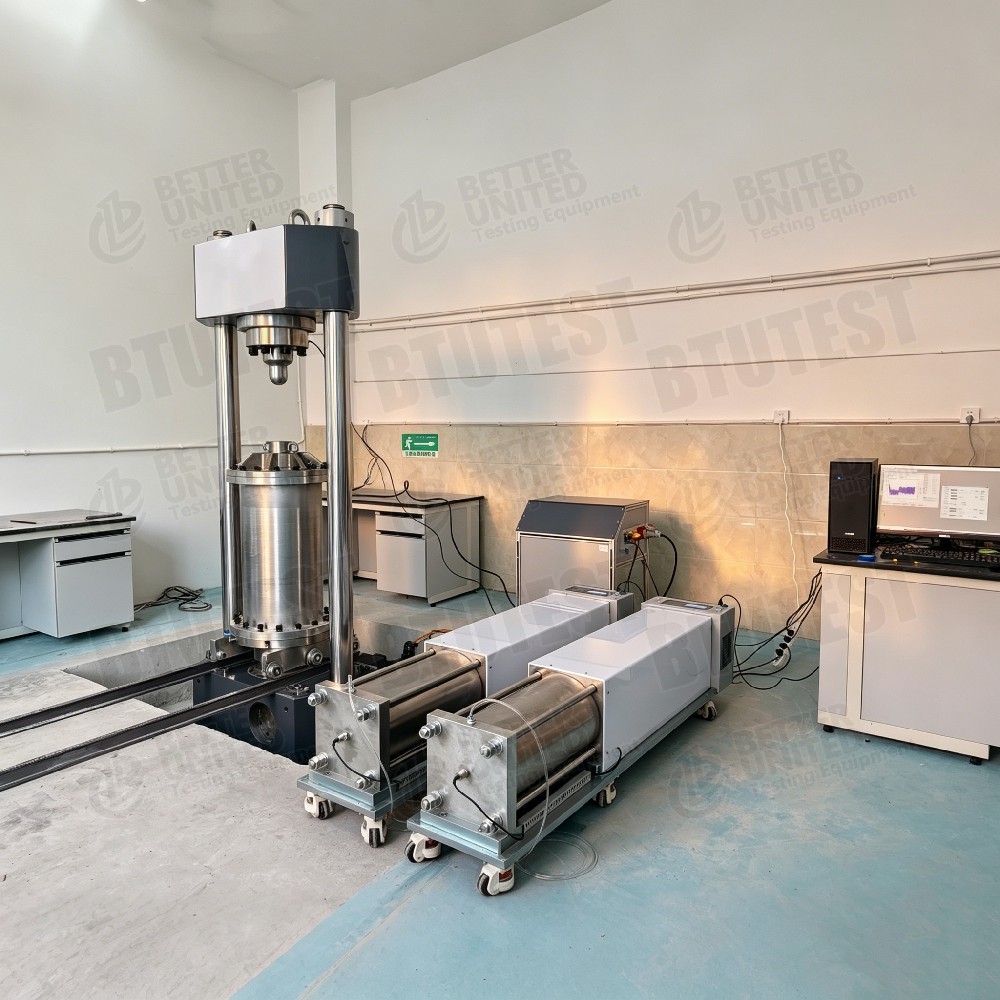

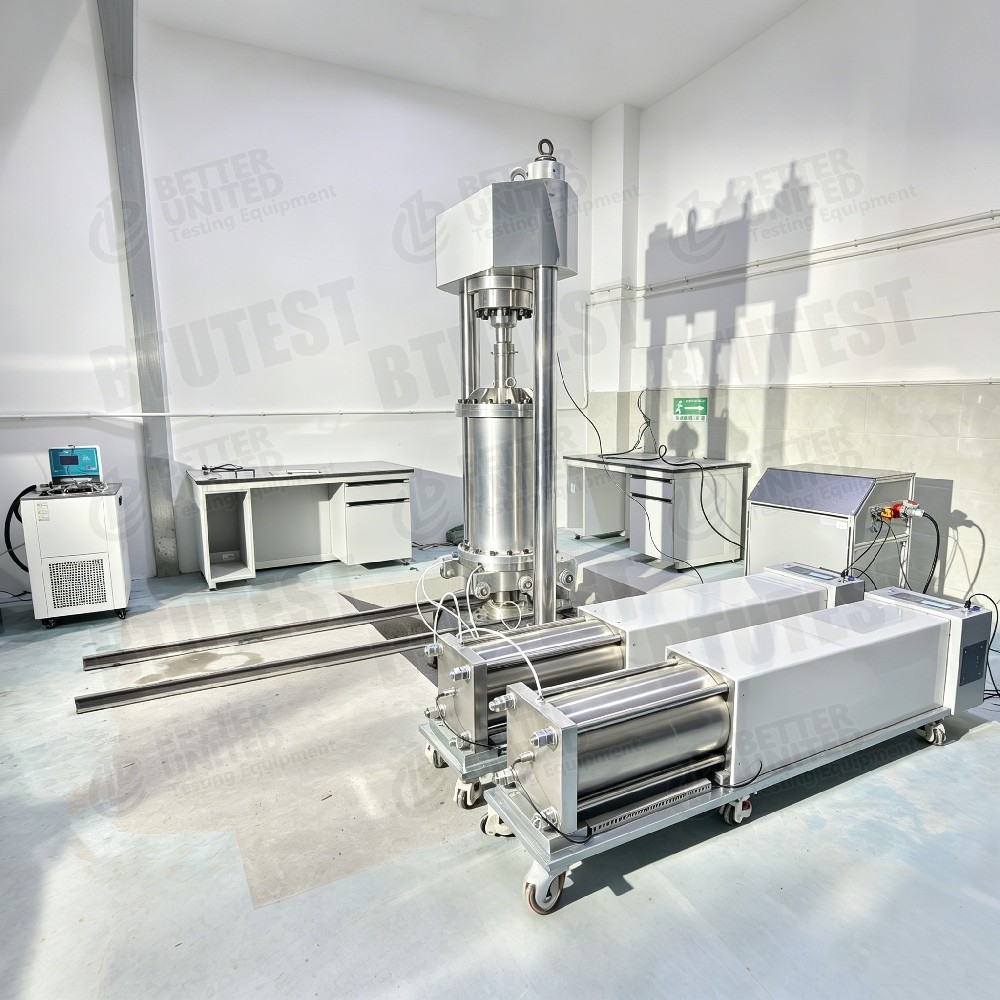

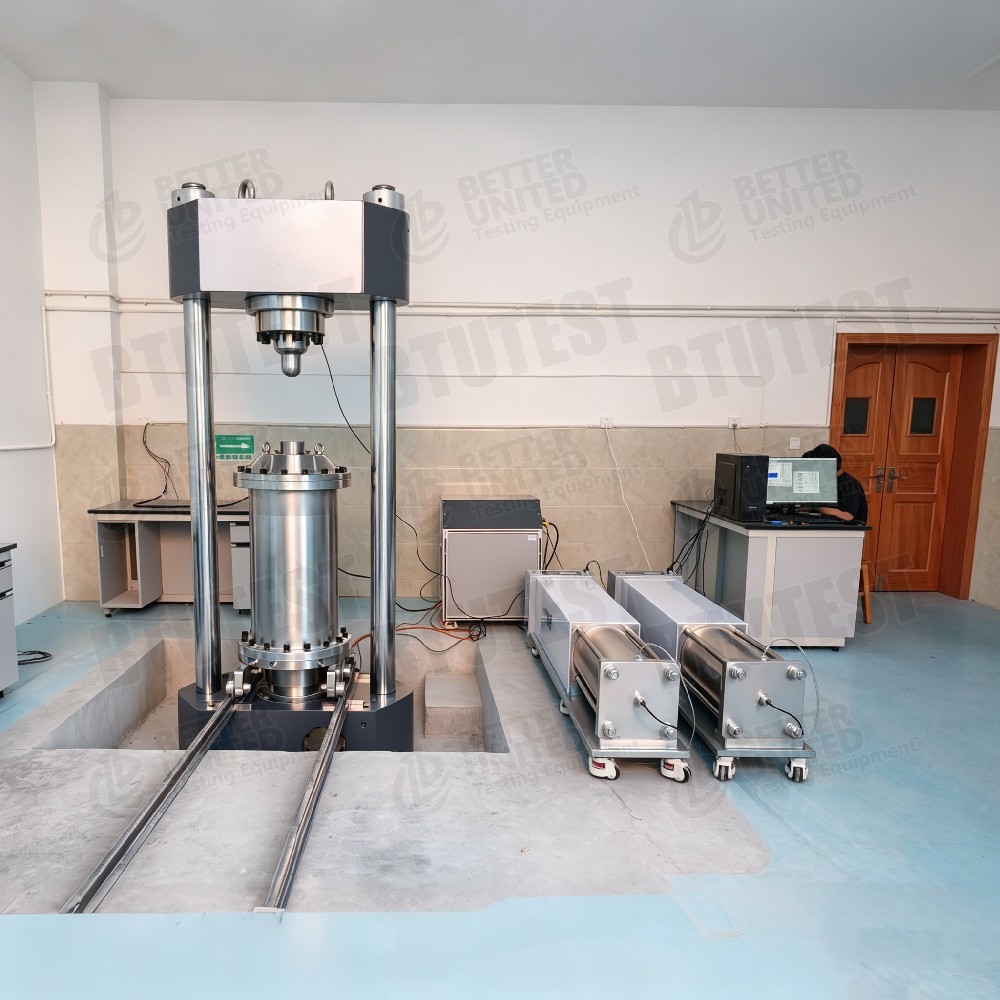

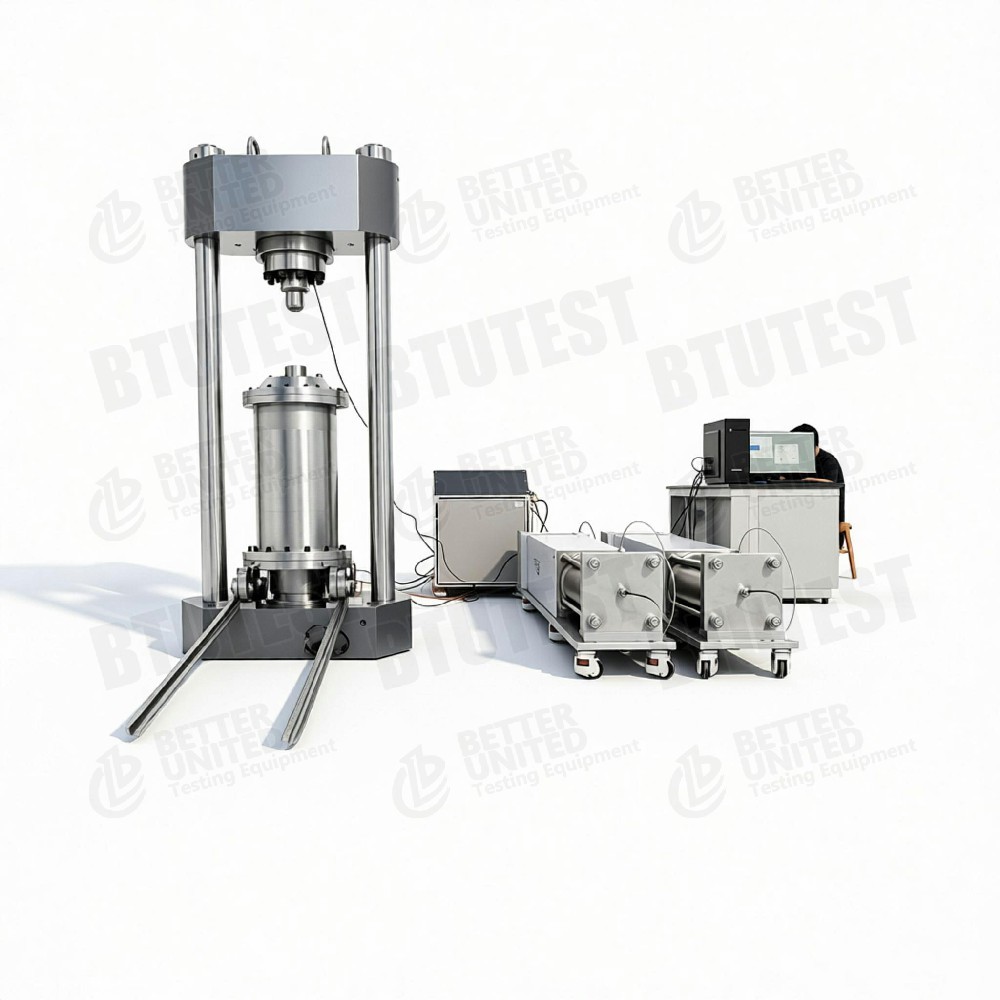

Τριαξονική συσκευή μεγάλης κλίμακας για χονδρόκοκκο έδαφος

Περιγραφή προϊόντων

Μεγάλης κλίμακας τριάξιας συσκευής για το χοντρό σπόρο εδάφους

1Περιγραφή.

Πρόκειται για σύστημα δοκιμών τριάξονας μεγάλης κλίμακας υψηλών επιδόσεων, με ελεγχόμενο με σέρβο, το οποίο έχει σχεδιαστεί ειδικά για στατικές και δυναμικές δοκιμές τριάξονων γεωϋλικών με χοντρό κόκκο, συμπεριλαμβανομένων των χαλίκιων,πετρώματαΟι παραδοσιακοί γεωτεχνικοί εξοπλισμοί συχνά δεν μπορούν να ανταποκριθούν στις απαιτήσεις δοκιμών για αυτά τα υλικά λόγω της παρουσίας μεγάλων σωματιδίων.
Το σύστημα μπορεί να φιλοξενήσει δείγματα έως και300 mm διάμετρος και 600 mm ύψος, διασφαλίζοντας ότι το μέγεθος του δείγματος είναι επαρκές σε σχέση με το μέγιστο μέγεθος σωματιδίων, παρέχοντας έτσι αξιόπιστες και αντιπροσωπευτικές μηχανικές παραμέτρους.
Οι υποστηριζόμενες δυνατότητες περιλαμβάνουν δοκιμές τριάξονας με ελεγχόμενο στρες και ελεγχόμενο στρες (UU, CU, CD), δοκιμές διαδρομής στρες, δοκιμές τριάξονας διαρροής υψηλής πίεσης, ενοποίηση K0,ανιζοτροπική σταθεροποίηση, και χαμηλής συχνότητας κυκλικής φόρτισης με καθορισμένες από τον χρήστη μορφές κυμάτων (π.χ. sinus, τριγωνικά, τετράγωνα, τυχαία και εισαγόμενα σεισμικά κύματα).
Το σύστημα είναι πλήρως αυτοματοποιημένο μέσω ενός ειδικού λογισμικού δοκιμών βασισμένου σε Windows που εκτελεί έλεγχο, απόκτηση δεδομένων και ανατροφοδότηση σε πραγματικό χρόνο.Πίσω πίεσηΟι προαιρετικές ενότητες περιλαμβάνουν δοκιμές τριάξιας ροπής, βαθμονόμηση αισθητήρων,και δοκιμές ακόρεστου εδάφους με τη μέθοδο της μεταφοράς με άξονα.
Η συσκευή συμμορφώνεται με τα βασικά διεθνή πρότυπα:Αξιολόγηση των επιπτώσεων της παρακολούθησης.

2. Πρότυπα δοκιμών

• ΑΣTM D7181
• ΑΣTM D4767
• ΑΣTM D3999
• BS 1377
• ISO 17892-8/9

Οι εν λόγω δοκιμές καλύπτουν στατικές, δυναμικές και αποστραγγισμένες/μη αποστραγγισμένες μεθόδους δοκιμής για χοντρόσφαιρα εδάφη.

3. Προδιαγραφή

Παράμετρος	Τυπική τιμή / εύρος
Μέγεθος δείγματος	Διάμετρο 300 mm × ύψος 600 mm
Δυνατότητα πλαισίου φορτίου	1500 kN (ηλεκτρο-εξυπηρέτησης) ή 250 kN (υδραυλικός κινητήρας)
Εργασιακή πίεση θαλάμου πίεσης	π.χ., 1 MPa (κατηγορία ασφάλειας > 2 × πίεση εργασίας)
Δυναμική συχνότητα φόρτωσης	Μέχρι 10 Hz
Υποστήριξη κυματικής μορφής	Σινώδεις, τριγωνικές, τετράγωνες, τυχαίες, καθορισμένες από τον χρήστη/σεισμικά κύματα
Ανάλυση αλλαγής όγκου	Μέχρι 0,001 ml (για την πρόσληψη κορεσμού)
Ηλεκτρική τροφοδοσία	Πρότυπο 220 V, χωρίς εξωτερικό συμπιεστή αέρα ή υδραυλική συσκευή τροφοδοσίας (σε πολλές διαμορφώσεις)
Προαιρετικό εύρος θερμοκρασίας	-30 °C ~ +80 °C
Προαιρετική υψηλή περιοριστική πίεση	Μέχρι 100 MPa (για μελέτες βαθιάς γεώτρησης ή υδρατρίων)

4Λεπτομέρειες.

• Τρόποι ελέγχου φόρτωσης: Ελεγχόμενη από τάσεις, ελεγχόμενη από τάσεις, χαμηλής συχνότητας κυκλική φόρτιση.
• Τύποι ενοποίησης: Κ0 ενοποίηση, ανιστροπική ενοποίηση.
• Προηγμένες δοκιμές: Τριαξική διαρροή υψηλής πίεσης, δοκιμές πορείας στρες, αληθινή τριαξική (προαιρετικός ανεξάρτητος κύριος έλεγχος στρες).
• Έλεγχος ακόρεστου εδάφους: Τεχνική μετατροπής άξονα (ATT) με τυπικό εύρος ρουφήγησης 0·100 kPa.
• Αυτοματοποίηση: Ειδικό λογισμικό για πλήρη αυτοματοποίηση, συλλογή δεδομένων, ανατροφοδότηση σε πραγματικό χρόνο· προαιρετικοί μηχανισμοί ανύψωσης και διαβήσεως σε θάλαμο πίεσης με κινητήρα για εύκολο χειρισμό δειγμάτων.
• Αισθητήρες: Μέτρηση υψηλής ακρίβειας του αξιωτικού φορτίου, της μετατόπισης, της πίεσης νερού των πόρων, της περιοριστικής/επιστροφικής πίεσης και της μεταβολής του όγκου.
• Προαιρετικά πρόσθετα:
  • Στοιχεία κάμψης (P-wave και S-wave, κατακόρυφες και οριζόντιες διαμορφώσεις)
  • Τοπική μέτρηση καταπόνησης (αισθητήρες φαινομένου Hall ή LVDT)
  • Μονάδα ελέγχου θερμοκρασίας (κυκλώσιμο μπάνιο)
  • Επιλογή υδραυλικού πλαισίου φορτίου (για δυναμικές δοκιμές υψηλής συχνότητας 10 Hz, π.χ. σιδηροδρομικές βαλλιστικές και σεισμικές προσομοιώσεις)

5Εφαρμογή

• Έρευνα σχετικά με τις μηχανικές ιδιότητες των χονδρικών γαιών (σίδερα, πετρώματα, σιδηροδρομικό προσανατολισμό, υλικά κατασκευής φράγματος)
• Καθορισμός στατικών και δυναμικών παραμέτρων για τα φράγματα, τα υποβάθμια, τα θεμέλια και τα έργα ανάκτησης πετρωμάτων υψηλής γης
• Συγκέντρωση των επιπέδων της πίεσης, χαρακτηρισμός της διαπερατότητας, εκτίμηση του δυναμικού υγροποίησης
• Συμπεριφορά μη κορεσμένου εδάφους
• Κατεψυγμένο έδαφος, υδράσματα, γεωτεχνική μηχανική βάθους (με επιλογή υψηλής πίεσης)
• Μεγάλη αντίδραση παραμόρφωσης υπό σεισμικό φορτίο κυμάτων

6. Πλεονεκτήματα

• Μεγάλο μέγεθος δείγματος: 300 mm × 600 mm εξασφαλίζει αντιπροσωπευτική αναλογία μεγέθους σωματιδίων προς δείγμα.
• Υψηλή δυσκαμψία και υψηλή ικανότητα φόρτωσης: έως 1500 kN για δοκιμές σε πυκνά, ισχυρά χοντρόσφαιρα εδάφη.
• Πολυδιάστατη φόρτωση: υποστηρίζει στατική, δυναμική, πορεία στρες, K0, ανιστροπική ενοποίηση κλπ.
• Μέτρηση υψηλής ακρίβειας: ανάλυση της αλλαγής όγκου έως 0,001 ml για ακριβή παρακολούθηση κορεσμού.
• Υψηλή αυτοματοποίησηΗ λειτουργία που ελέγχεται από λογισμικό ελαχιστοποιεί το ανθρώπινο λάθος.
• Ανεξάρτητη λειτουργία: οι περισσότερες διαμορφώσεις δεν απαιτούν εξωτερικό συμπιεστή ή υδραυλική μονάδα· λειτουργεί ήσυχα με 220 V.
• Σημαντική επεκτασιμότητα: προαιρετικά αληθινά τριάξια, έλεγχος θερμοκρασίας, στοιχεία ρευστότητας, ακόρεστο έδαφος, μονάδες υψηλής πίεσης κλπ.
• Συμμορφώνεται με σημαντικά διεθνή πρότυπαγια παγκοσμίως αναγνωρισμένα αποτελέσματα.

7. Παράμετρος

8. Τι να επιλέξετε (οδηγία διαμόρφωσης)

• Βασική διαμόρφωση: Τυποποιημένο πλαίσιο φόρτωσης (π.χ. 250 kN ή 1500 kN), θάλαμος πίεσης 300 mm, κατάλληλος για συμβατικές στατικές δοκιμές τριάξονου (CU, CD) και δοκιμές διαπερατότητας σε εδάφη με χοντρό κόκκο.
• Απαιτείται δυναμική δοκιμή: Επιλέξτε υδραυλικό πλαίσιο φορτίου (10 Hz) με υποστήριξη για σινό, σεισμικά κύματα κλπ.
• Έλεγχος ακόρεστου εδάφους: Προσθήκη μονάδας ελέγχου αναρρόφησης μεταφοράς άξονα.
• Απαιτείται μικρός συντελεστής τάσης: Προσθέστε στοιχεία τεντώματος (κύμα P/S) και τοπικούς αισθητήρες καταπόνησης με αποτέλεσμα Hall.
• Σύνθετη διαδρομή άγχους: Επιλέξτε την αληθινή τριάξια επιλογή (ανεξάρτητος σ1, σ2, σ3 έλεγχος).
• Περιβαλλοντική προσομοίωση: Προσθήκη μονάδας ελέγχου θερμοκρασίαςγια δοκιμές ψύξης ή υψηλής θερμοκρασίας.
• Εξαιρετικά υψηλή περιοριστική πίεση(π.χ. βαθύ πετρώμα ή υδατικά): Επιλέξτε επιλογή υψηλής πίεσης (έως 100 MPa).

Οι χρήστες μπορούν να συνδυάσουν τις παραπάνω ενότητες ανάλογα με τους στόχους και τον προϋπολογισμό της έρευνας.

9. Η ροή της διαδικασίας

Το έγγραφο δεν παρέχει ένα συγκεκριμένο διάγραμμα ροής. Μια τυπική διαδικασία για μεγάλης κλίμακας δοκιμές τριάξονων με χοντρό κόκκο (που υποδηλώνεται από τις δυνατότητες του συστήματος) είναι η ακόλουθη:

• Προετοιμασία δείγματος: Προετοιμάστε δείγμα γης με χοντρό κόκκο διαμέτρου 300 mm × ύψους 600 mm (π.χ. με συμπίεση στρωμάτων ή δονήσεις).
• Εγκατάσταση δειγμάτων: Τοποθετήστε το δείγμα στη βάση του θαλάμου πίεσης, συναρμολογήστε πορώσιμες πέτρες, χαρτί φίλτρου, ελαστική μεμβράνη, σφραγίστε και συνδέστε τις γραμμές πίεσης των πόρων και αντιπίεσης.
• Ποικιλία: Εφαρμόζεται περιοριστική και αντίστροφη πίεση· πραγματοποιείται ξεπλύσιμο CO2, κορεσμός νερού χωρίς αέρα και έλεγχος της τιμής Β (κατάληφτος ≥ 0,95).
• Συγκέντρωση: Εφαρμόζεται στόχος περιοριστικής πίεσης ∆ ισοτροπική, K0 ή anisotropic σταθεροποίηση, εγγραφή της αλλαγής όγκου.
• Στάδιο φόρτωσης:
  • Στατική δοκιμή: Ελεγχόμενη με πίεση ή με πίεση φόρτιση (προσαρμόσιμη ταχύτητα) έως την αποτυχία ή το στόχο της πίεσης.
  • Δυναμική δοκιμή: Ορίστε το σχήμα κύματος, τη συχνότητα, τον αριθμό των κύκλων για κυκλικό φορτίο χαμηλής συχνότητας.
  • Δοκιμή πορείας άγχους: Ταυτόχρονα ελέγχεται η αξιωτική πίεση και η περιοριστική πίεση σύμφωνα με προκαθορισμένη πορεία.
• Συλλογή δεδομένων: Καταγράφεται αυτόματα το αξιακό φορτίο, η μετατόπιση, η πίεση των πόρων, η πίεση περιορισμού και η αλλαγή όγκου καθ' όλη τη διάρκεια της δοκιμής.
• Τερματισμός: αυτόματη διακοπή κατά την επίτευξη της τελικής κατάστασης (π.χ. όριο πίεσης, αριθμός κύκλων ή υγροποίηση).
• Επεξεργασία δεδομένων και υποβολή εκθέσεων: Το λογισμικό σχεδιάζει αυτόματα καμπύλες πίεσης-εξέλιξης, πίεση πόρων έναντι κύκλων, αποτελεσματικές διαδρομές πίεσης κλπ. και παράγει έκθεση δοκιμής.
