Τριαξονική Συσκευή

Περιγραφή προϊόντων

Τριαξονική Συσκευή

1. Περιγραφή

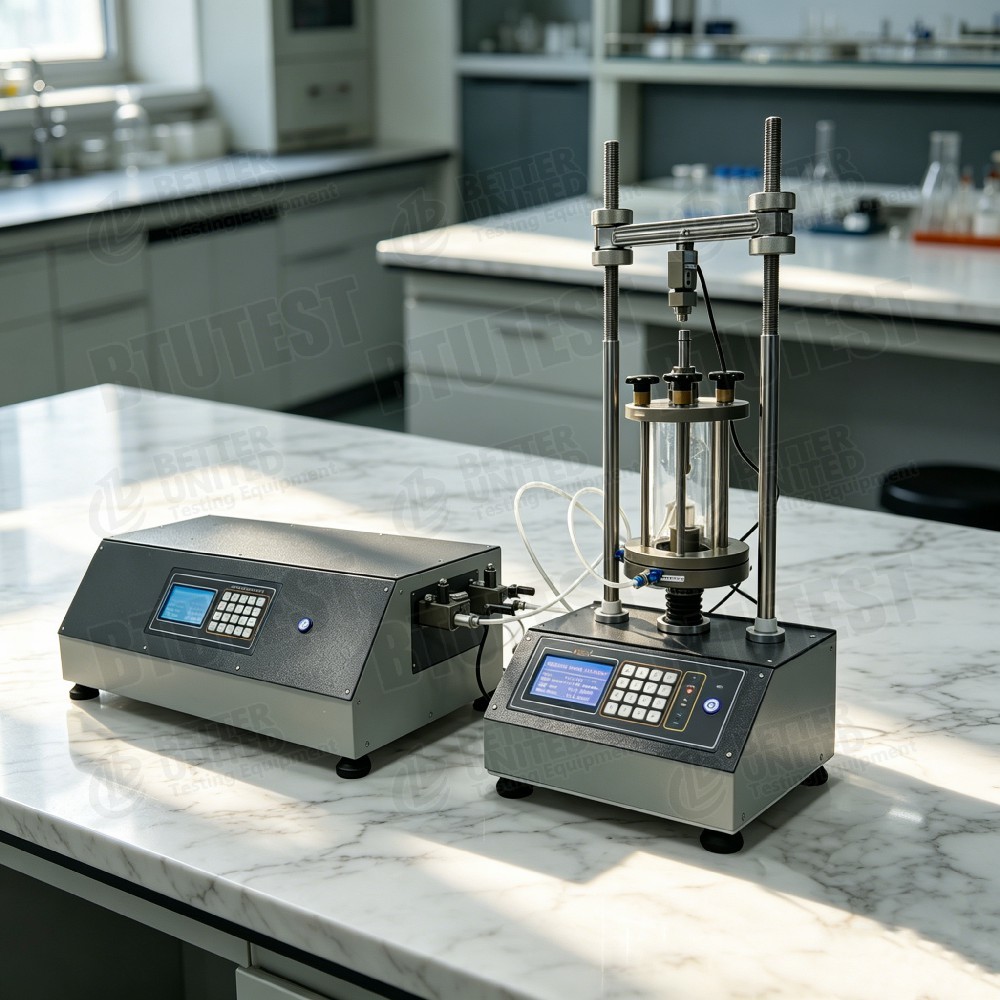

Αυτός ο εξοπλισμός είναι αΠλήρως αυτόματη τριαξονική συσκευή (BTU-Σειρά TTS), καλύπτοντας τα μοντέλα TTS-1, 3, 6, 10 και 20. Χρησιμοποιείται κυρίως για δοκιμές τριαξονικής συμπίεσης σε γεωτεχνικές δοκιμές, υποστηρίζοντας τυπικούς τύπους δοκιμών όπως Unconsolidated Undrained (UU), Consolidated Undrained (CU) και Consolidated Drained (CD). Το σύστημα είναι εξοπλισμένο με ελεγκτές όγκου υψηλής ακρίβειας (κυψέλη/αντιπίεση) και προσφέρει προαιρετικές επαγγελματικές μονάδες δοκιμών (π.χ. ενοποίηση k0, διαδρομή τάσης, συντελεστής αντίδρασης υποβάθμισης, συντελεστής ελαστικότητας κ.λπ.), επιτρέποντας τον πλήρως αυτόματο έλεγχο και την απόκτηση δεδομένων.

2. Πρότυπα δοκιμών

• ASTM D7181(Συγκεντρωτική Δοκιμή Τριαξονικής Συμπίεσης με Αποστράγγιση)
• ASTM D4767(Συγκεντρωτική δοκιμή Τριαξονικής Συμπίεσης χωρίς αποστράγγιση)
• ASTM D2850(Μη ενοποιημένη, μη αποστραγγιζόμενη τριαξονική δοκιμή συμπίεσης)
• BS 1377(Βρετανικά πρότυπα για δοκιμές εδάφους)
• SL 237-1999(Κινεζικές προδιαγραφές για δοκιμές εδάφους)

Προαιρετικές μονάδες (π.χ. k0, συντελεστής ελαστικότητας) μπορούν να υποστηρίξουν αντίστοιχοASTMήJGSπρότυπα.

3. Προδιαγραφή (Παράμετρος )

4. Λεπτομέρεια (τεχνικές λεπτομέρειες)

• Λειτουργία εφελκυσμού: Το TTS-10 αναφέρει ρητά "Μέγιστη δύναμη εφελκυσμού 100 kN", υποδεικνύοντας ότι αυτό το μοντέλο υποστηρίζει αμφίδρομη φόρτιση (συμπίεση & τάση), κατάλληλο για δοκιμές εφελκυσμού ή κυκλικής φόρτισης.
• Ευρύ εύρος ταχύτητας διάτμησης: Τα TTS-3 και TTS-6 προσφέρουν μέγιστη ταχύτητα διάτμησης 20 mm/min για γρήγορες δοκιμές αντοχής, ενώ ένα ελάχιστο 0,00001 mm/min ταιριάζει σε μελέτες ερπυσμού/ρεολογίας.
• Ελεγκτές έντασης ήχου: Ανεξάρτητοι ελεγκτές κυψελών και αντίθλιψης, πίεσης 2–3 MPa, όγκος 60–100 ml, κατάλληλοι για κορεσμό και συμπίεση μικρών έως μεσαίων δειγμάτων.
• Πλούσιες ενότητες λογισμικού: Εκτός από τις τυπικές UU, CU, CD, οι προαιρετικές μονάδες περιλαμβάνουν σταθεροποίηση k0, διαδρομή τάσης, συντελεστή πλευρικής πίεσης γείωσης σε ηρεμία, συντελεστή αντίδρασης υποβάθμισης, συντελεστή διάτμησης, συντελεστή ελαστικότητας (μοντέλο Duncan-Chang) κ.λπ.

5. Εφαρμογή

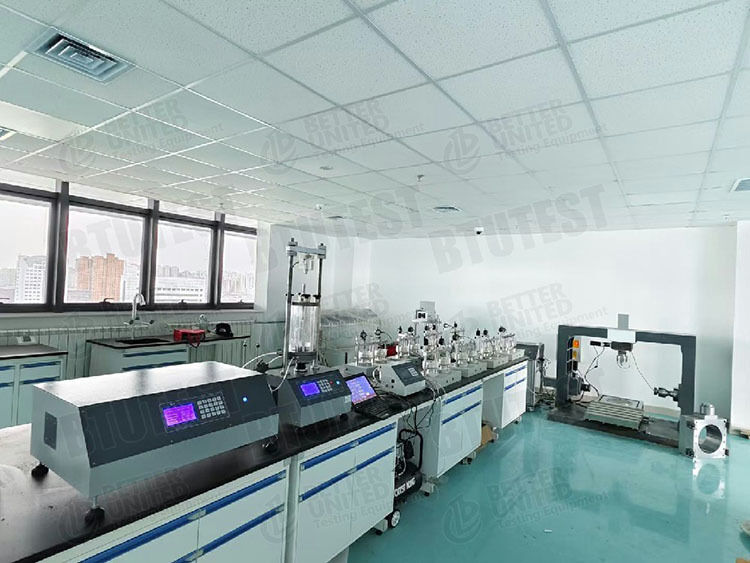

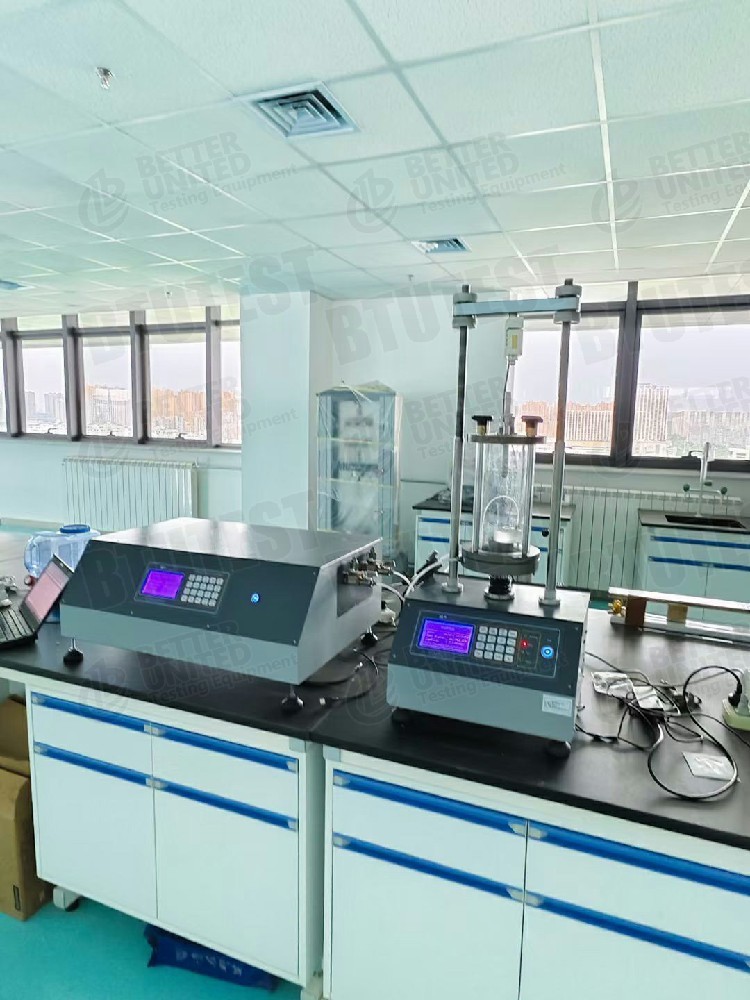

• Εργαστήρια διδασκαλίας και έρευνας: οδηγίες ρουτίνας γεωτεχνικών τριαξονικών δοκιμών
• Μηχανική θεμελίωσης και υποβάθρου: προσδιορισμός παραμέτρων διατμητικής αντοχής (c, φ)
• Ανάλυση ευστάθειας εκσκαφής και πρανών: παράμετροι αντοχής κάτω από διαφορετικές συνθήκες αποστράγγισης
• Μαλακό έδαφος και ειδικές μελέτες εδάφους: προαιρετικές μονάδες για συντελεστή πλευρικής πίεσης γείωσης σε ηρεμία, συντελεστής αντίδρασης υποβάθμισης, χαρακτηριστικά συντελεστή
• Βαθμονόμηση παραμέτρων γεωτεχνικού συστατικού μοντέλου: π.χ., τιμές Ε και Β του μοντέλου Duncan-Chang

6. Πλεονεκτήματα

• Πλήρως αυτόματη λειτουργία: από κορεσμό, ενοποίηση έως διάτμηση – πλήρως αυτοματοποιημένος έλεγχος και εγγραφή
• Λειτουργία εφελκυσμού (TTS-10): υποστηρίζει δοκιμές εφελκυσμού, διευρύνοντας το εύρος εφαρμογής
• Υψηλή μέγιστη ταχύτητα διάτμησης (20 mm/min): κατάλληλο για γρήγορες δοκιμές ή φόρτιση ελεγχόμενη από καταπόνηση
• Πλούσιες προαιρετικές μονάδες: μία συσκευή μπορεί να επεκταθεί για διάφορες προηγμένες δοκιμές χωρίς την αγορά ξεχωριστού εξοπλισμού
• Οικονομικά αποδοτική: καλύπτει βασικές απαιτήσεις της συνήθους τριαξονικής δοκιμής, κατάλληλη για διαμόρφωση παρτίδας σε εργαστήρια δοκιμών διδασκαλίας ή παραγωγής

7. Τι να επιλέξετε (οδηγός επιλογής)

8. Ροή διαδικασίας

Με βάση τις τυπικές διαδικασίες τριαξονικής δοκιμής και τις λειτουργίες αυτού του εξοπλισμού, μια τυπική ροή εργασιών δοκιμής είναι η εξής:

• Προετοιμασία δείγματος→ προετοιμασία δείγματος εδάφους σύμφωνα με διαστάσεις (π.χ. Ø70×140 mm)
• Τοποθέτηση & κορεσμός→ τοποθετήστε το δείγμα, συνδέστε ελεγκτές κυψέλης/αντιπίεσης, εκτελέστε κορεσμό αντίθλιψης και Β-έλεγχος
• Ενοποίηση (προαιρετικό)→ ισοτροπική ενοποίηση ή ενοποίηση k0 (εάν υπάρχει μονάδα)
• Στάδιο κοπής(επιλέξτε ανάλογα με τον τύπο δοκιμής):
  • UU: μη ενοποιημένη μη στραγγιζόμενη διάτμηση
  • CU: ενοποιημένο μη στραγγισμένο με μέτρηση πίεσης πόρων
  • CD: ενοποιημένο στραγγισμένο με μέτρηση μεταβολής όγκου
  • Διαδρομή στρες(προαιρετική ενότητα)
  • Δοκιμή συντελεστή ελαστικότητας/διάτμησης(προαιρετικός)
• Απόκτηση δεδομένων→ καταγράφει αυτόματα αξονική δύναμη, μετατόπιση, πίεση πόρων, αλλαγή όγκου, πίεση κυψέλης, αντίθλιψη
• Μετα-επεξεργασία→ το λογισμικό δημιουργεί κύκλους Mohr, καμπύλες τάσης-παραμόρφωσης, παραμέτρους αντοχής (c, φ)
• Προαιρετική ενότητα πρόσθετες διαδικασίες→ π.χ., δοκιμή αντίδρασης συντελεστή υποβάθμισης, δοκιμή πλευρικής πίεσης γείωσης σε κατάσταση ηρεμίας, που εκτελείται σύμφωνα με τις αντίστοιχες προδιαγραφές
