Αυτόματο τριαξονικό σύστημα βράχου εδάφους

Περιγραφή προϊόντων

ΜοντέλοBTU-TTS-20 Πλήρως Αυτόματη Τριαξονική Συσκευή

Περιγραφή

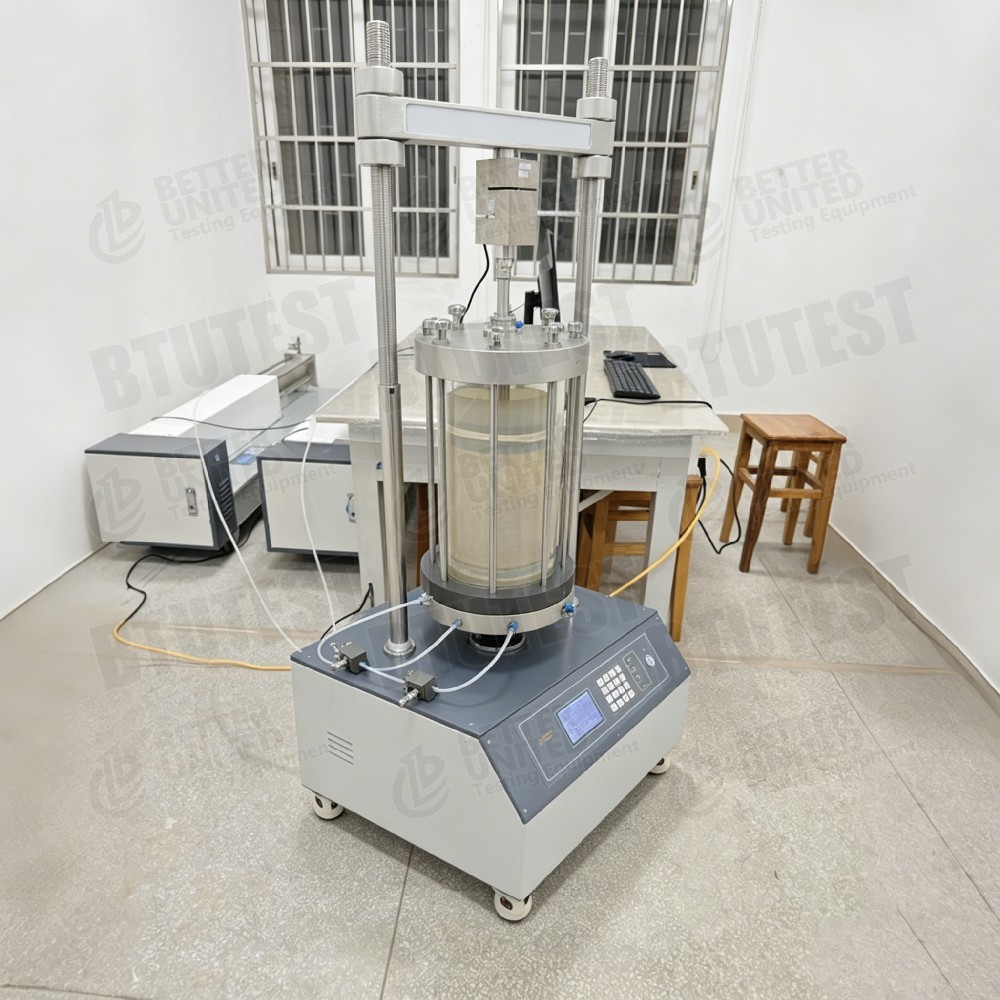

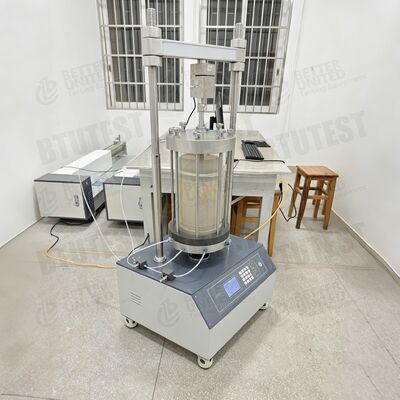

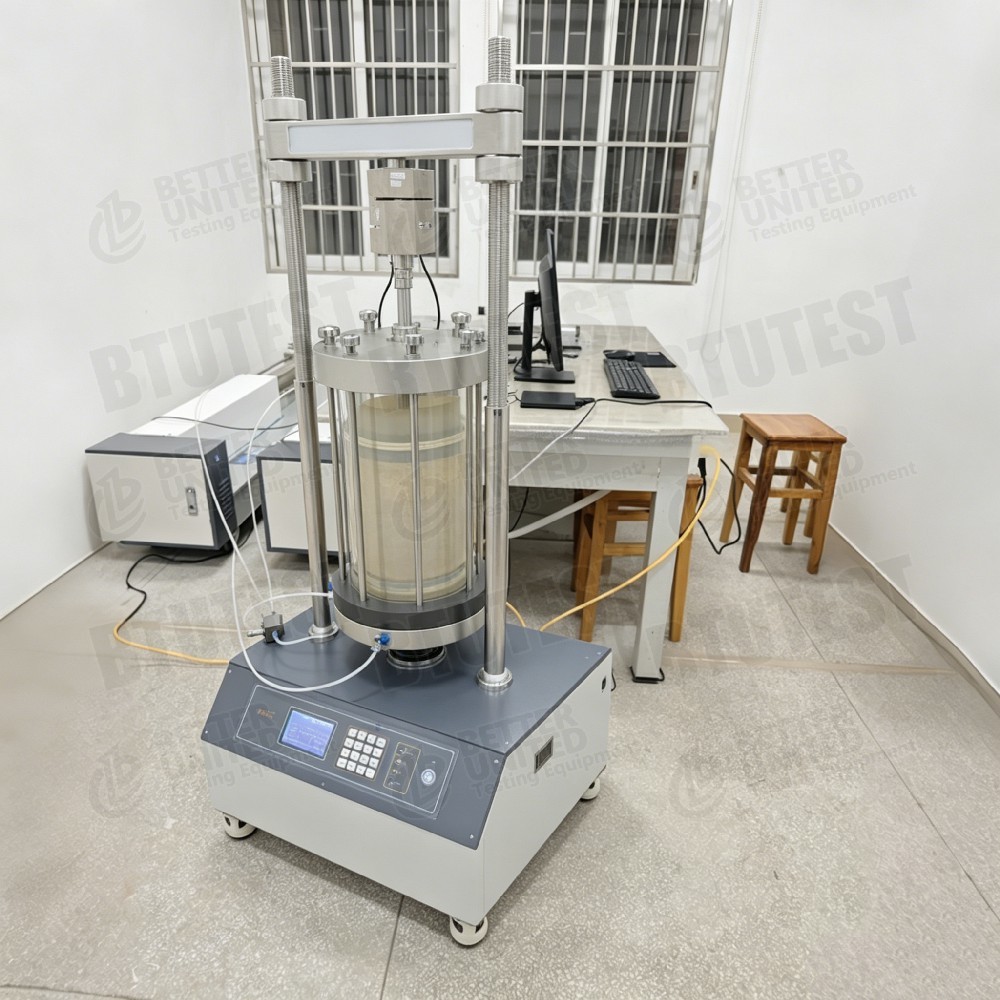

Αυτός ο εξοπλισμός είναι απλήρως αυτόματο τριαξονικό σύστημα δοκιμών βράχου/εδάφους, μοντέλοBTU-TTS-20, σχεδιασμένο για δείγματα μεγάλου μεγέθους (Ø200 mm × H400 mm).
Κύρια εξαρτήματα και χαρακτηριστικά:

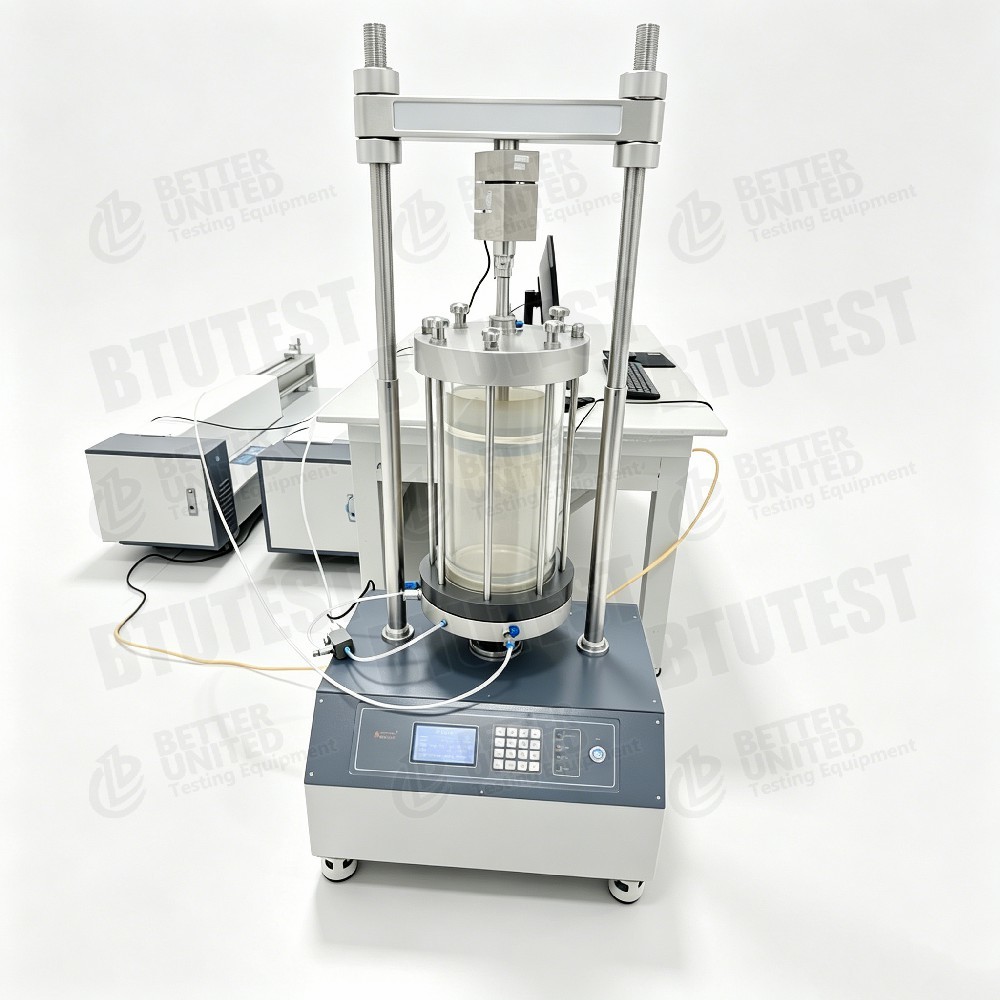

• Πλαίσιο φόρτωσης δύο στηλών– Βίδα με σερβοκινητήρα, μέγιστη αξονική δύναμη 200 kN, ρυθμός φόρτωσης 0,00001~9,99999 mm/min (ρύθμιση χωρίς βαθμίδες). Το πλαίσιο ενσωματώνει μια μονάδα λήψης δεδομένων 4 καναλιών, ένα πληκτρολόγιο μεμβράνης 16 πλήκτρων και ενδείξεις κατάστασης LED.
• Τριαξονικό κύτταρο– Μέγιστη πίεση εργασίας 3 MPa, διαφανές οργανικό γυαλί πλαϊνό τοίχωμα, μέγεθος δείγματος Ø200×400 mm.

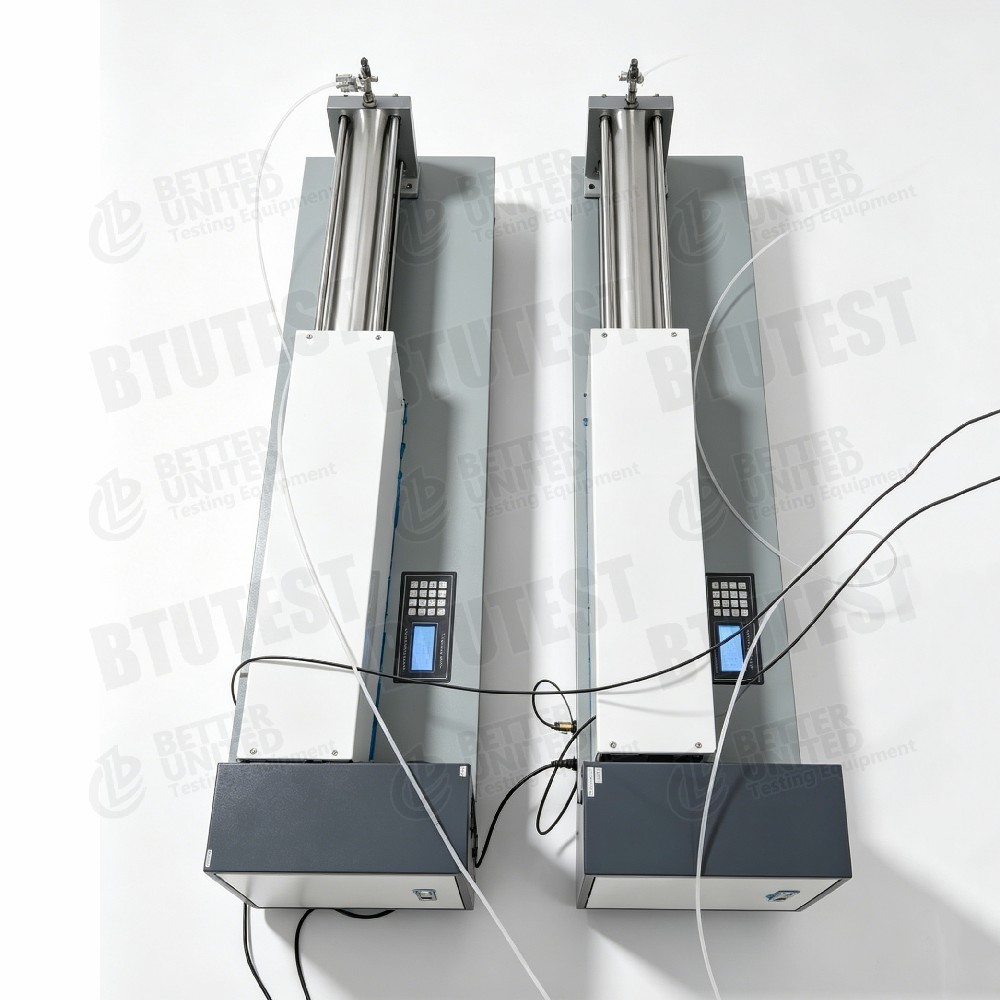

• Ελεγκτές έντασης περιορισμού πίεσης / αντίθλιψης– Κάθε 0~3 MPa, ανάλυση 1 kPa, ακρίβεια ±0,1% FS, εύρος όγκου 0~3000 ml, διεπαφή USB, προστασία υπερπίεσης και υπερέντασης.
• Αλλαγή όγκου / μέτρηση αποστράγγισης– Εύρος 0~3000 ml, ανάλυση 0,001 ml, ακρίβεια ±0,03 ml.
• Αισθητήρας πίεσης πόρων– Εύρος 7 MPa (το έγγραφο έχει μια μικρή ασυνέπεια, 7 MPa θεωρείται σωστό), ακρίβεια ±0,1% FS.
• Λογισμικό– Πλήρως αυτόματο λογισμικό τριαξονικών δοκιμών V3.11 (αγγλική έκδοση), υποστηρίζει Windows-10/11. περιλαμβάνει ενότητες για λήψη δεδομένων, έλεγχο τιμής B, κορεσμό αντίθλιψης, ισότροπη/ανισότροπη ενοποίηση, UU, CU (με πίεση πόρων), CD (με αλλαγή όγκου), βαθμονόμηση αισθητήρα και μετεπεξεργασία (κύκλος Mohr, c, φ).
• Η διαμόρφωση περιλαμβάνει επίσης εξαρτήματα προετοιμασίας δείγματος και αυτόματο σύστημα παροχής νερού.

Πρότυπα δοκιμών (Διεθνή)

Δεν αναφέρονται συγκεκριμένα πρότυπα στο έγγραφο. Με βάση τις λειτουργίες (τριαξονική συμπίεση βράχου/εδάφους, στερεοποίηση, δοκιμή αποστράγγισης/αποστράγγισης, μέτρηση πίεσης πόρων), μπορούν να αναφέρονται τα ακόλουθα διεθνή πρότυπα (επιβεβαιώστε με τον κατασκευαστή):

• ASTM D7012(Τριαξονική θλιπτική αντοχή πετρώματος)
• ASTM D7181(Συγκεντρωτική μη στραγγιζόμενη τριαξονική δοκιμή για χώμα)
• ASTM D4767(Συγκεντρωτική τριαξονική δοκιμή αποστράγγισης για χώμα)
• ASTM D2850(Μη ενοποιημένη μη στραγγιζόμενη τριαξονική δοκιμή για χώμα)
• ASTM D2166(Απεριόριστη θλιπτική αντοχή)
• ASTM D5084(Διαπερατότητα, εάν υπάρχει)
• Το ISRM πρότεινε μεθόδους(Τριαξονική δοκιμή βράχου)
• ISO 17892-8/-9(Γεωτεχνικές τριαξονικές δοκιμές)

Για πυρήνες βράχου μεγάλης διαμέτρου (Ø200 mm),ASTM D2664Η (Τριαξονική αντοχή του βράχου) είναι επίσης σχετική.

Λεπτομέρεια

• Μεγάλη χωρητικότητα δείγματος– Το Ø200×400 mm επιτρέπει τη δοκιμή χονδρόκοκκων εδαφών, μαλακών πετρωμάτων ή πετρωμάτων, μειώνοντας τα αποτελέσματα της κλίμακας.
• Μέτρηση όγκου υψηλής ακρίβειας– Ανάλυση 0,001 ml και ακρίβεια ±0,03 ml, κατάλληλο για δοκιμές σταθεροποίησης και διαπερατότητας υψηλής ακρίβειας.
• Διπλοί ελεγκτές– Ξεχωριστοί ελεγκτές περιορισμού και αντίθλιψης, κάθε όγκος 3000 ml, που επιτρέπουν δοκιμές μεγάλης διάρκειας ή φόρτωση πολλαπλών σταδίων.
• Ενσωματωμένος σχεδιασμός πλαισίου φορτίου– Ενσωματωμένο πληκτρολόγιο λήψης και ελέγχου, εξαλείφοντας τους εξωτερικούς ελεγκτές και μειώνοντας την ακαταστασία των καλωδίων και τον χώρο.
• Ολοκληρωμένες λειτουργίες λογισμικού–
  • Έλεγχος τιμής B, κορεσμός αντίθλιψης
  • Ισότροπη / ανισότροπη ενοποίηση
  • UU, CU (πίεση πόρων), CD (αλλαγή έντασης)
  • Αυτόματη σχεδίαση κύκλου Mohr, υπολογισμός συνοχής (c) και γωνίας τριβής (φ)
  • Γραφικά διπλού άξονα Y, έως και 3 ταυτόχρονα παράθυρα
  • Μεγέθυνση δεδομένων, αντιγραφή, αποθήκευση, εκτύπωση
• Αυτόματη προστασία– Απενεργοποίηση υπερπίεσης και υπερβολικού όγκου.

Προσδιορισμός

• Μηχανική βράχου– Τριαξονική θλιπτική αντοχή, συντελεστής παραμόρφωσης, λόγος Poisson, παράμετροι αντοχής (c, φ).
• Εδαφομηχανική– Τριαξονικές ενοποιημένες δοκιμές στραγγισμένων/αστραγγισμένων σε χονδρόκοκκα εδάφη, βράχια, αποξηραμένα πετρώματα.
• Μηχανική μεγάλης κλίμακας– Υψηλά φράγματα, θεμέλια, πλαγιές, σήραγγα που περιβάλλει βράχο – Δοκιμή δειγμάτων μεγάλου μεγέθους.
• Φράγματα απορριμμάτων– Μηχανικές ιδιότητες και εκτίμηση υγροποίησης της άμμου απορριμμάτων (εάν προστεθεί δυναμική μονάδα).
• Ενεργειακή γεωτεχνική– Δεξαμενές ένυδρου αερίου, πετρώματα γεωθερμικής δεξαμενής – τριαξονική συμπεριφορά.
• Διδασκαλία και έρευνα– Εργαστήρια πετρωμάτων/εδαφομηχανικής σε πανεπιστήμια και ερευνητικά ιδρύματα.

Φόντα

• Μεγάλη χωρητικότητα δείγματος– Τα Ø200×400 mm αντιπροσωπεύουν καλύτερα χονδρόκοκκα υλικά, ταιριάζοντας με τις πραγματικές μηχανικές διαβαθμίσεις.
• Έλεγχος έντασης υψηλής ακρίβειας– Ανάλυση 0,001 ml σε εύρος 3000 ml, ιδανικό για μέτρηση αλλαγής όγκου υψηλής ακρίβειας.
• Ενσωματωμένο πλαίσιο φόρτωσης– Συμπαγής σχεδιασμός με ενσωματωμένη απόκτηση και έλεγχο, λιγότερες εξωτερικές συσκευές.
• Ευρύ εύρος ρυθμού φόρτωσης– 0,00001~9,99999 mm/min, κατάλληλο τόσο για ερπυσμό (πολύ αργό) όσο και για γρήγορη διάτμηση.
• Ανεξάρτητοι διπλοί ελεγκτές– Χωριστός έλεγχος περιορισμού και αντίθλιψης, επιτρέποντας σύνθετες διαδρομές τάσης (π.χ. ανισότροπη ενοποίηση).
• Λογισμικό φιλικό προς τον χρήστη– Αγγλική διεπαφή, αρθρωτός συνδυασμός, αυτόματη δημιουργία κύκλου Mohr και αναφοράς, υποστηρίζει Windows-10/11.
• Προστασία ασφαλείας– Αυτόματη διακοπή σε υπερπίεση/υπερφόρτιση.
• Επεκτασιμότητα– Προαιρετικός έλεγχος τάσης, έλεγχος θερμοκρασίας, μονάδες δυναμικής φόρτωσης.

Τι να Διαλέξετε

Επιλέξτε διαμόρφωση με βάση τις απαιτήσεις:

• Μέγεθος δείγματος– Για συμβατικούς πυρήνες (Ø50–100 mm), επιλέξτε ένα μικρότερο μοντέλο κυψέλης. Για μεγάλα δείγματα Ø200 mm, είναι απαραίτητο το BTU-TTS-20.

• Μέγιστη αξονική δύναμη– Μαλακό πέτρωμα ή έδαφος: 50–100 kN μπορεί να αρκούν. σκληρό πέτρωμα ή πέτρα: 200 kN είναι πιο κατάλληλο.

• Περιορισμένη περιοχή πίεσης– 3 MPa επαρκούν για τις περισσότερες γεωτεχνικές δοκιμές. Το βαθύ βράχο απαιτεί υψηλότερη πίεση περιορισμού (π.χ. 30 MPa) – επιλέξτε άλλο μοντέλο.

• Ανάγκη για έλεγχο του στρες– Το βασικό λογισμικό ελέγχεται με καταπόνηση. Για δοκιμές διαδρομής καταπόνησης (π.χ. ενοποίηση k₀, ερπυσμός), προσθέστε την επιλογή ελέγχου της τάσης.

• Έλεγχος θερμοκρασίας– Για κατεψυγμένο έδαφος ή πέτρες υψηλής θερμοκρασίας, ρωτήστε για αναβάθμιση ελέγχου θερμοκρασίας.

• Προϋπολογισμός– Τα συστήματα μεγάλου μεγέθους είναι πιο ακριβά. Εάν δεν χρειάζονται τέτοια μεγάλα δείγματα, επιλέξτε μικρότερα μοντέλα (π.χ. Ø100 mm ή Ø61,8 mm) για να μειώσετε το κόστος.

Ροή διαδικασίας

Παράδειγμα: Δοκιμή τριαξονικής συμπίεσης βράχου (αποστραγγισμένο / τύπου CD)

• Προετοιμασία δείγματος– Τρυπήστε ή κόψτε πυρήνα βράχου Ø200×400 mm. τρίψτε τα άκρα επίπεδα και λεία. μετρήστε τις διαστάσεις και το βάρος.

• Εγκατάσταση δείγματος– Τοποθετήστε το δείγμα σε τριαξονικό βάθρο κυψέλης. εφαρμόστε θερμοσυστελλόμενο σωλήνα ή ελαστική μεμβράνη. εγκαταστήστε αξονικούς LVDT και περιφερειακούς μετρητές καταπόνησης (εάν απαιτείται). Σφραγίστε το κελί. συνδέστε τις γραμμές περιορισμού και αντίθλιψης.

• Κορεσμός (εάν απαιτείται)– Εφαρμόστε αντίθλιψη (π.χ. 0,5 MPa) χρησιμοποιώντας τον ελεγκτή αντίθλιψης. πραγματοποιήστε έκπλυση CO₂ ή κορεσμό νερού με απαέρωση έως ότου η τιμή B ≥0,95.

• Ενοποίηση– Εφαρμόστε πίεση περιορισμού στόχου (π.χ. 2 MPa). Για ισοτροπική ενοποίηση, διατηρήστε σταθερή την πίεση περιορισμού. για ανισότροπη ενοποίηση, εφαρμόστε επίσης αξονική τάση απόκλισης. Καταγράψτε την αλλαγή της έντασης (μέσω της γραμμής αποστράγγισης ή του ελεγκτή έντασης) μέχρι να σταθεροποιηθεί.

• Κούρεμα– Επιλέξτε λειτουργία ελεγχόμενης καταπόνησης. καθορισμένη ταχύτητα διάτμησης (π.χ. 0,1 mm/min). Το λογισμικό καταγράφει αυτόματα το αξονικό φορτίο, τη μετατόπιση, την πίεση περιορισμού, την πίεση των πόρων (αν δεν αποστραγγίζεται) και την αλλαγή όγκου (εάν αποστραγγίζεται). Εμφάνιση καμπύλης τάσης-παραμόρφωσης σε πραγματικό χρόνο.

• Τέλος δοκιμής– Σταματήστε τη φόρτωση όταν η αξονική καταπόνηση φτάσει σε μια προκαθορισμένη τιμή (π.χ. 15%) ή όταν το φορτίο πέσει στο 70% της αιχμής. Εκφορτώστε την πίεση περιορισμού, αποσυναρμολογήστε το δείγμα, λειτουργία αστοχίας φωτογραφίας.

• Επεξεργασία δεδομένων– Το λογισμικό υπολογίζει αυτόματα την αντοχή αιχμής, το μέτρο ελαστικότητας (E), τον λόγο Poisson (ν) για κάθε πίεση περιορισμού. Χρησιμοποιώντας δεδομένα από τουλάχιστον τρεις περιοριστικές πιέσεις, το λογισμικό σχεδιάζει κύκλους Mohr και υπολογίζει τα c και φ. Δημιουργεί αναφορά δοκιμής (με δυνατότητα εξαγωγής σε Excel ή Word).

• Καθαρισμός– Καθαρίστε το τριαξονικό κελί και τις γραμμές. αναπλήρωση του απαερωμένου νερού.

Σημείωση για δοκιμές εδάφους: Για δοκιμές CU σε κορεσμένο μαλακό έδαφος, η πίεση πόρων πρέπει να καταγράφεται κατά τη διάτμηση. Για δοκιμές CD, ανοίξτε τη βαλβίδα αποστράγγισης για να μετρήσετε την αλλαγή όγκου. Οι ενότητες λογισμικού περιλαμβάνουν αυτές τις επιλογές.

Περίληψη:Το BTU-TTS-20 είναι ένα πλήρως αυτόματο τριαξονικό σύστημα δοκιμών για γεωτεχνικά δείγματα μεγάλου μεγέθους, που προσφέρει υψηλή ακρίβεια. Είναι κατάλληλο για μελέτες μηχανικής πετρωμάτων και εδαφών που απαιτούν αναπαράσταση διαβάθμισης πεδίου ή δοκιμή μεγάλου pάρθρα.
