Συσκευή άμεσης διάτμησης τεσσάρων μονάδων

Περιγραφή προϊόντων

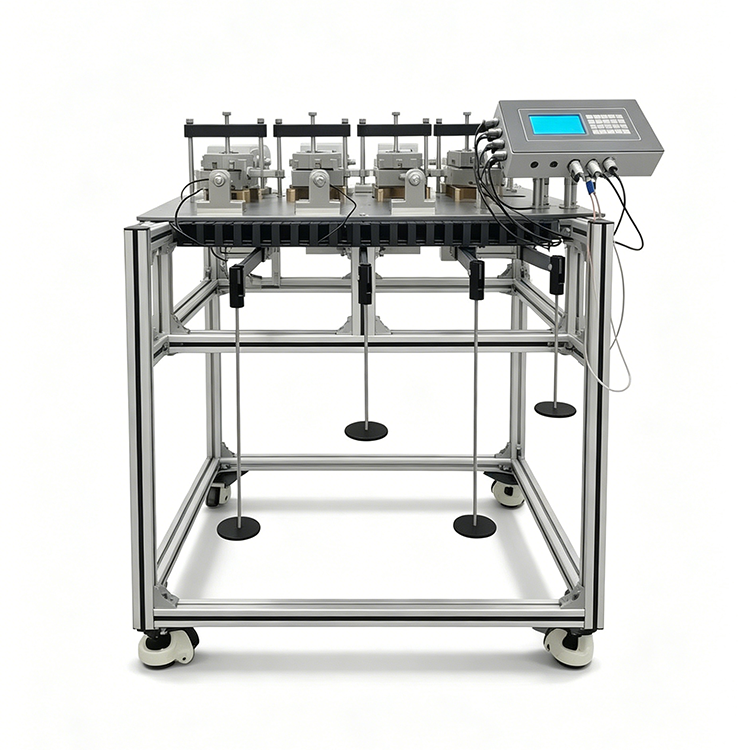

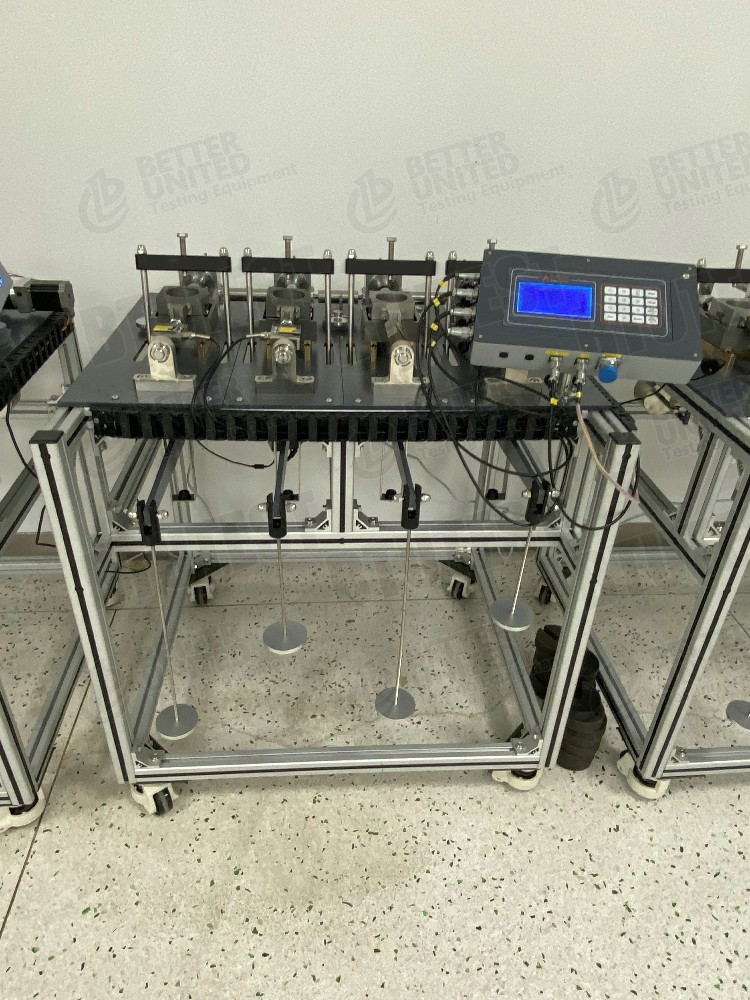

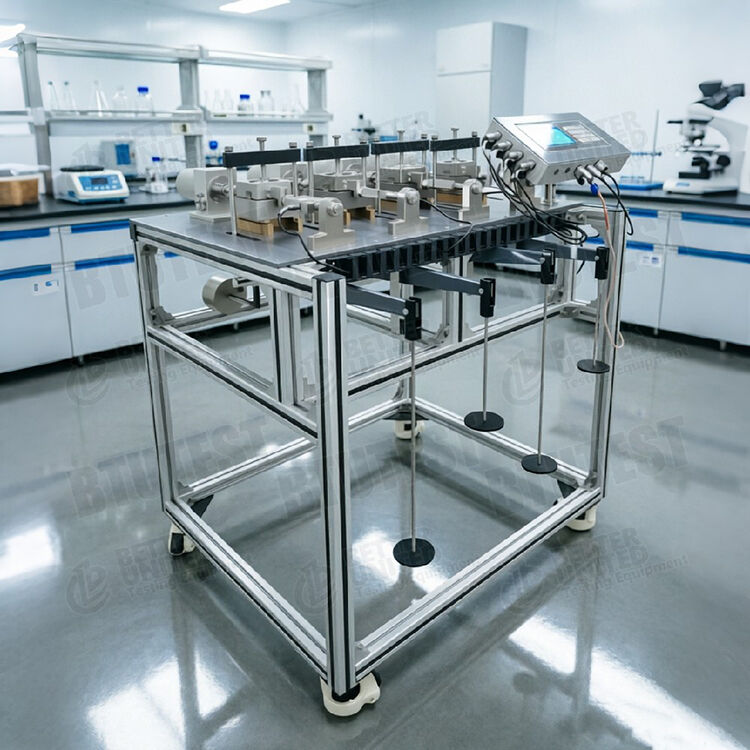

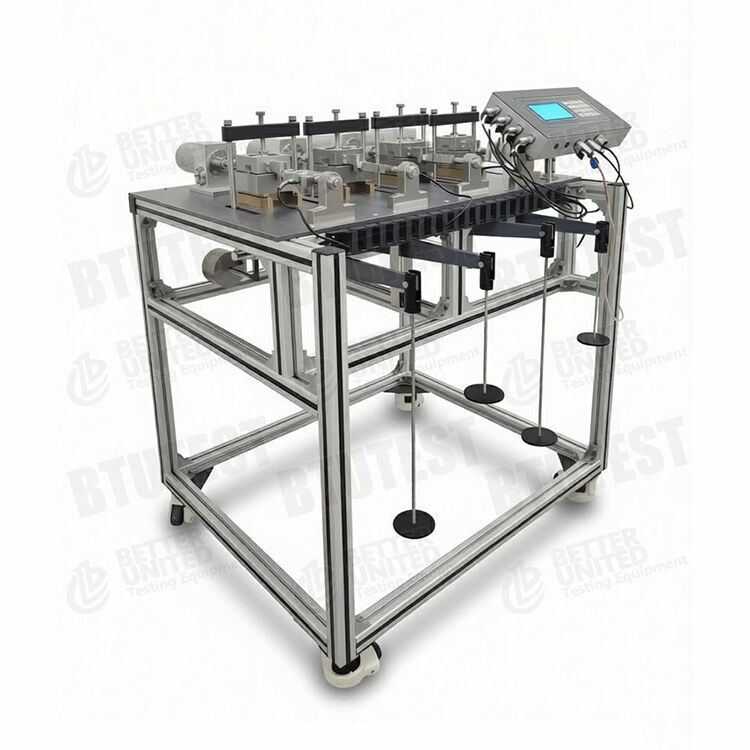

Μηχανή άμεσης κοπής τεσσάρων μονάδων

Μοντέλα:BTU-ΔΔΣ-4 /ΒΤΕ-DDS-4A /ΒΤΕ-DDS-4Q

Περιγραφή

Η σειρά αυτή αποτελείται από:Μηχανές άμεσης κοπής τεσσάρων μονάδωνΧρησιμοποιούνται για τον προσδιορισμό των παραμέτρων αντοχής κοπής (ογκό εσωτερικής τριβής φ και συνοχή γ) των εδαφών.

·ΒΤΕ-DDS-4: Βασική συσκευή άμεσης κοπής τεσσάρων μονάδων (χειροκίνητη καταγραφή ή εξωτερική ανάγνωση μετρητή).

·ΒΤΕ-DDS-4A: Ηλεκτρονική συσκευή άμεσης κοπής τεσσάρων μονάδων για την αυτόματη συλλογή δεδομένων, εξοπλισμένη με καταγραφή δεδομένων και λογισμικό Windows για την αυτόματη συλλογή και επεξεργασία δεδομένων.

·ΒΤΕ-DDS-4Q: Τέσσερις μονάδες αυτόματης άμεσης κοπής με πνευματική φόρτιση (αντικαθιστά τη φόρτιση μοχλού) και προηγμένο έλεγχο.

Κοινά χαρακτηριστικά

· Μέγεθος δείγματος: Φ61,8 mm × H20 mm (πρότυπο δαχτυλίδι κοπής).

· Ταχύτητα κοπής: 0,00001 ′′ 6 mm/min, ρυθμιστική χωρίς βήματα.

· Μέγιστη μετατόπιση κοπής: 8 mm.

· Τέσσερα κύτταρα φορτίου για τη μέτρηση της οριζόντιας δύναμης κοπής.

· Οι κύριες διαφορές μεταξύ των μοντέλων είναι η μέθοδος φόρτωσης, η μέθοδος ελέγχου και η ικανότητα απόκτησης δεδομένων.

Πρότυπα δοκιμών (διεθνείς)

·ΑΣTM D3080(Κανονική μέθοδος δοκιμής για την άμεση δοκιμή κοπής των εδαφών)

·ISO 17892‐10(Γεωτεχνικές δοκιμές ∆οκιμή άμεσης κοπής)

·BS 1377-7(Βρετανικό πρότυπο ̇ άμεση δοκιμή κοπής)

·JGS 0561(Ιαπωνική μέθοδος δοκιμής άμεσης κοπής)

·Κινέζικο GB/T 50123‐2019(Πρότυπο για μεθόδους δοκιμής εδάφους)

Και τα τρία μοντέλα μπορούν να ανταποκριθούν στις βασικές απαιτήσεις για την ταχύτητα κοπής, το μέγεθος του δείγματος και το εύρος φυσιολογικών αντοχών που καθορίζονται στα ανωτέρω πρότυπα.

Προδιαγραφές

Σημείωση: Το DDS‐4A και το DDS‐4Q έχουν και τα δύο αυτόματη απόκτηση δεδομένων· η κύρια διαφορά είναι η μέθοδος φόρτωσης.

Λεπτομέρειες

·Δομή τεσσάρων μονάδωνΗ μέτρηση της οριζόντιας δύναμης κοπής γίνεται με τη βοήθεια της κυψέλης φορτίου.

·Ταχύτητα κοπής∙ 0,00001-6 mm/min συνεχώς ρυθμιζόμενο, που καλύπτει από αργή κοπή (0,02-0,05 mm/min) έως γρήγορη κοπή (0,8-1,2 mm/min) και είναι επίσης κατάλληλο για κυκλική κοπή.

·Κύτταρα φορτίου∙ Αντικαθιστά τα παραδοσιακά δαχτυλίδια δοκιμής· παρέχει άμεση ηλεκτρική ισχύ με υψηλή ακρίβεια (± 0,1% FS), διευκολύνοντας την αυτόματη απόκτηση δεδομένων.

·Μέγιστη μετατόπιση της κοπής 8 mm∆ΑΠΙΣΤΗΣΕΙ στις συμβατικές απαιτήσεις δοκιμής άμεσης κοπής (συνήθως έως 6 mm ή 10% διάμετρος).

·Πίεση ενοποίησηςΕπικεφαλής

o DDS‐4 / 4A: Φορτίο μοχλού (12:1) με σταθερά βήματα πίεσης (0, 50, 100, 200, 300, 400 kPa) με τη χρήση βαρών.

o DDS-4Q: Πνευματικό φορτίο, συνεχώς ρυθμιζόμενο από 25 έως 400 kPa, χωρίς ανάγκη αλλαγής βάρους, επιτρέπει οποιαδήποτε ενδιάμεση τιμή πίεσης.

·Μέθοδος ελέγχουΌλα τα μοντέλα χρησιμοποιούν ένα πληκτρολόγιο μεμβράνης + LCD χωρίς άγγιγμα (240×128) για τη ρύθμιση του ρυθμού κοπής, εκκίνησης / διακοπής κ.λπ.

·Αγορά δεδομένων (μόνο DDS‐4A / 4Q)Επικεφαλής

o Εξωτερικός καταχωρητής δεδομένων συνδεδεμένος με τα 4 κύτταρα φόρτωσης.

Το λογισμικό Windows (λογισμικό BTU acquisition & processing) εμφανίζει σε πραγματικό χρόνο καμπύλες μετατόπισης δύναμης κοπής, αποθηκεύει αυτόματα δεδομένα, εξάγει σε Excel.

o Μονάδα μεταπεξεργασίας: σχεδιάζει το περιτύλιγμα αντοχής από τις κορυφαίες τάσεις κοπής σε διαφορετικές κανονικές τάσεις και υπολογίζει c και φ.

Εφαρμογή

· Γεωτεχνικές δοκιμές ρουτίνας: προσδιορισμός της αντοχής της κοπής των συνεκτικών εδαφών, της λάσπης, της άμμου κλπ.

· Ανάλυση σταθερότητας κλίσης: παρέχει τις παραμέτρους c και φ.

· Αξιολόγηση της αντοχής: παρέχει παραμέτρους αντοχής για το σχεδιασμό ρηχών και βαθών θεμελίων.

· Μηχανική γεμίσματος: έλεγχος ποιότητας των υλικών επιστροφής.

· Διδασκαλία εργαστηρίων: πανεπιστημιακά μαθήματα εργαστηρίου μηχανικής εδάφους.

· Ερευνητικές εφαρμογές: δοκιμές κυκλικής κοπής (αποδόμηση αντοχής υπό κυκλικό φορτίο) · Πνευματικό μοντέλο φορτίου (DDS-4Q) επιτρέπει τη συνεχώς μεταβλητή κανονική πίεση για την προσομοίωση διαφορετικών βάθρων.

Πλεονεκτήματα

·Διαμόρφωση τεσσάρων μονάδων- Τέσσερις διαφορετικές φυσιολογικές πιέσεις που δοκιμάζονται ταυτόχρονα: τέσσερις φορές η αποτελεσματικότητα μιας μονάδας συσκευής.

·Ευρύ εύρος ταχύτητας κοπής χωρίς βήμα️ Ακολουθεί διάφορα πρότυπα δοκιμών (αργή κοπή, γρήγορη κοπή, κυκλική κοπή).

·Κύτταρα φορτίου∆ Υψηλή ακρίβεια (0,1% FS), πολύ καλύτερη από τα παραδοσιακά δαχτυλίδια δοκιμής (συνήθως 1% FS).

·Εγκατάσταση μοχλού (DDS‐4/4A)¢ Απλό, αξιόπιστο, χωρίς ενέργεια, χαμηλό κόστος.

·Πνευματική φόρτιση (DDS‐4Q)- συνεχώς ρυθμιζόμενη κανονική πίεση, χωρίς αλλαγή βάρους, προσομοιώνει αυθαίρετες διαδρομές πίεσης, υψηλότερη αυτοματοποίηση.

·Αυτοματοποιημένη απόκτηση και επεξεργασία (4A/4Q)Μειώνει το ανθρώπινο σφάλμα, υπολογίζει αυτόματα c και φ, δημιουργεί αναφορές, εξοικονομεί χρόνο.

·Ελαφρύ πλαίσιοΗ κατασκευή προφίλ από αλουμίνιο (από προηγούμενο έγγραφο), ανθεκτική στη διάβρωση, με ρόδες.

·Εικονική οθόνη- Κατάλληλο για εργαστηριακό περιβάλλον (αντιστέκεται στο χώμα και το νερό, μπορεί να λειτουργεί με γάντια).

Τι Να Επιλέξετε

Επιλέξτε το μοντέλο σύμφωνα με τις απαιτήσεις δοκιμής:

Σημείωση: Παρόλο που το DDS‐4 θα μπορούσε αργότερα να αναβαθμιστεί με καταγραφέα δεδομένων, είναι γενικά πιο οικονομικό να αγοράσετε απευθείας το DDS‐4A ή το 4Q.

Ύδρευση διαδικασίας

Παράδειγμα χρήσηςΒΤΕ-DDS-4A(φόρτωση μοχλού + αυτόματη απόκτηση):

1.Προετοιμασία δείγματος

o Κόψτε το χώμα ή προετοιμάστε τα δείγματα με δαχτυλίδια κοπής Ø61,8×20 mm. Προετοιμάστε τουλάχιστον 4 δείγματα (για 4 επίπεδα φυσιολογικής πίεσης, π.χ. 50, 100, 200, 400 kPa).

o Να κορεστούν (να βυθίζονται) εάν απαιτείται ή να διατηρηθεί η φυσική περιεκτικότητα σε νερό.

2.Εγκατάσταση δειγμάτων

o Τοποθετήστε το δαχτυλίδι με το δείγμα στο κάτω κουτί κοπής και ευθυγραμμίστε το με το άνω κουτί.

o Εγκατάσταση πορώδους λίθου και εμβολοφόρου.

o Τοποθετήστε το όργανο φόρτωσης μοχλού και εφαρμόστε βάρη σύμφωνα με την κανονική τάση στόχου (σύνθεση μοχλού 12:1; υπολογίζεται η απαιτούμενη μάζα).

3.Ρυθμίσεις παραμέτρων

o Χρησιμοποιήστε την οθόνη LCD και το πληκτρολόγιο για τη ρύθμιση του ρυθμού κοπής (π.χ. 0,8 mm/min για ταχεία κοπή).

o Ορίστε το όριο μετατόπισης κοπής (π.χ. 6 mm).

o Στο λογισμικό απόκτησης, ταυτότητα δείγματος εισόδου, κανονική τάση, ταχύτητα κοπής κλπ.

4.Ξεκινήστε την κοπή

o Ξεκινήστε τον κινητήρα για να μετακινήσετε οριζόντια το κουτί κοπής.

Οι κυψέλες φορτίου μετρούν συνεχώς τη δύναμη κοπής· ο αισθητήρας μετατόπισης καταγράφει την μετατόπιση.

Το λογισμικό προβάλλει σε πραγματικό χρόνο καμπύλες μετατόπισης τάσης κοπής για όλα τα τέσσερα κανάλια.

5.Κατάσταση διακοπής

Οταν η προκαθορισμένη μετατόπιση της κοπής (π.χ. 6 mm) επιτευχθεί ή η πίεση κοπής μειωθεί σημαντικά μετά από μια κορυφή, ο κινητήρας σταματά αυτόματα (το λογισμικό μπορεί να ορίσει τις συνθήκες στάσης).

6.Επαναλάβετε ή συνεχίστε

Να αφαιρέσετε βάρη, να βγάλετε δείγματα, να καθαρίσετε τα κουτιά.

Οι τέσσερις μονάδες εκτελούνται ταυτόχρονα ̇ διεξάγονται παράλληλα τέσσερις διαφορετικές δοκιμές φυσιολογικής πίεσης (υποθέτοντας ανεξάρτητο έλεγχο, συνήθως όλες εκτελούνται ταυτόχρονα).

7.Επεξεργασία δεδομένων

Το λογισμικό καταγράφει αυτόματα τη μέγιστη πίεση κοπής για κάθε δείγμα.

Πληροφορήστε τις τέσσερις κανονικές τάσεις (σ) και τις αντίστοιχες μέγιστες τάσεις κοπής.

o Το λογισμικό σχεδιάζει αυτόματα τ-σ σημεία διασποράς, προσαρμόζει μια ευθεία γραμμή, υπολογίζει τη συνοχή c (αποστασιογραφία) και την εσωτερική γωνία τριβής φ (προβολή).

o Δημιουργεί έκθεση δοκιμής (συμπεριλαμβανομένων των καμπυλών, c, φ τιμών) και μπορεί να εξάγει στο Excel.

8.Καθαρισμός και συντήρηση

o Καθαρίστε τα κουτιά κοπής, τα κύτταρα φορτίου, τις πορώδεις πέτρες.

o Ελέγξτε τα συστατικά του μοχλού και της κίνησης· ξεφορτώστε τα βάρη όταν δεν χρησιμοποιούνται για μεγάλο χρονικό διάστημα.

ΓιαDDS‐4Q(πνευματική φόρτιση):

· Δεν χρειάζεται να προστίθενται χειροκίνητα βάρη.

· Το βήμα “εφαρμογή βαρών” αντικαθίσταται από το βήμα “κατάθεση πίεσης αέρα και σταθεροποίηση”.

· Όλα τα άλλα βήματα είναι τα ίδια με αυτά του DDS‐4A.

Σύνοψη:Η σειρά BTU-DDS-4/4A/4Q προσφέρει μια πλήρη σειρά προϊόντων από τη βασική χειροκίνητη λειτουργία έως την πλήρως αυτόματη πνευματική φόρτωση.το DDS-4A προσφέρει την καλύτερη αναλογία κόστους-αποτελεσμάτων με αυτόματη απόκτησηΟι χρήστες θα πρέπει να επιλέγουν το κατάλληλο μοντέλο με βάση τη συχνότητα δοκιμών, τις απαιτήσεις αυτοματοποίησης,και προτιμώμενη μέθοδος κανονικής φόρτωσης.
