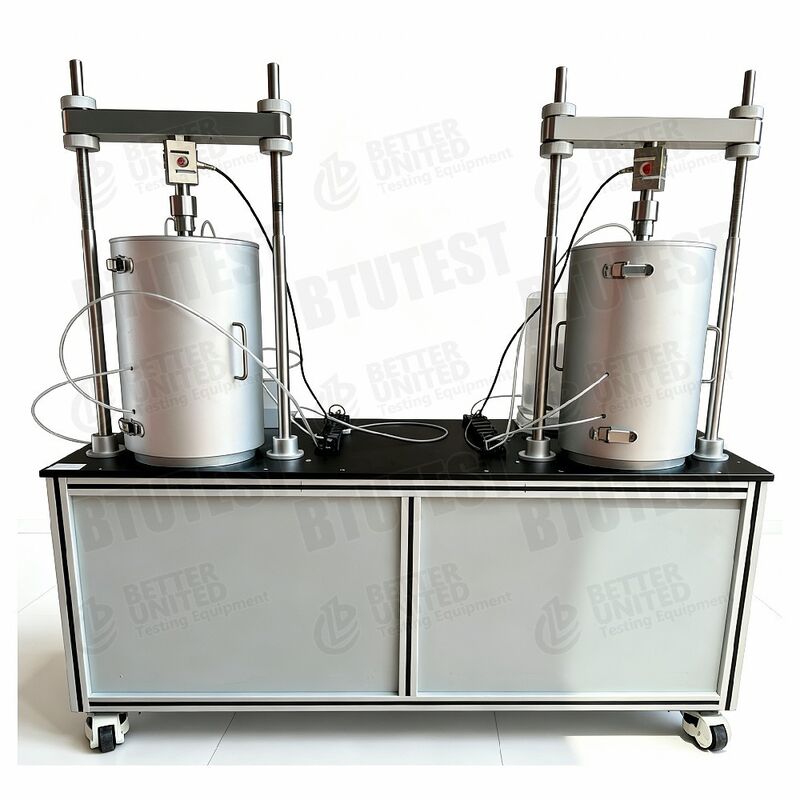

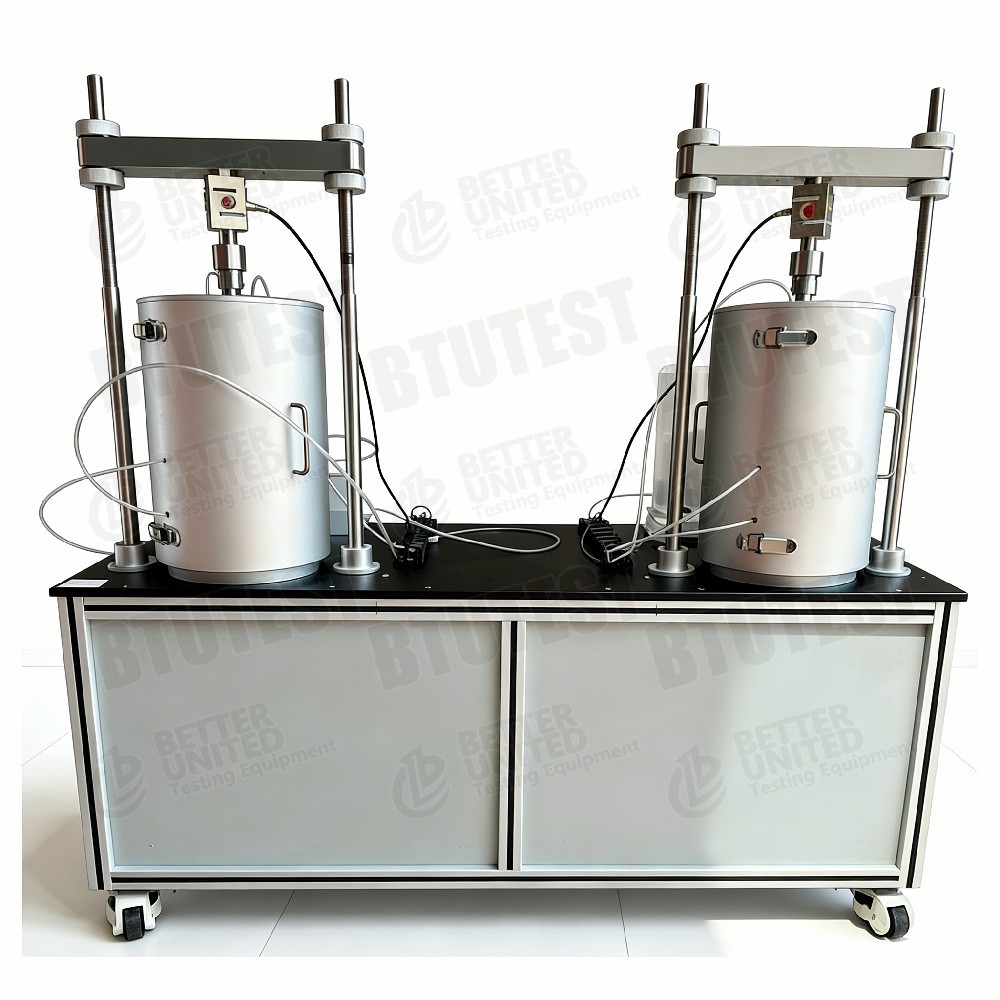

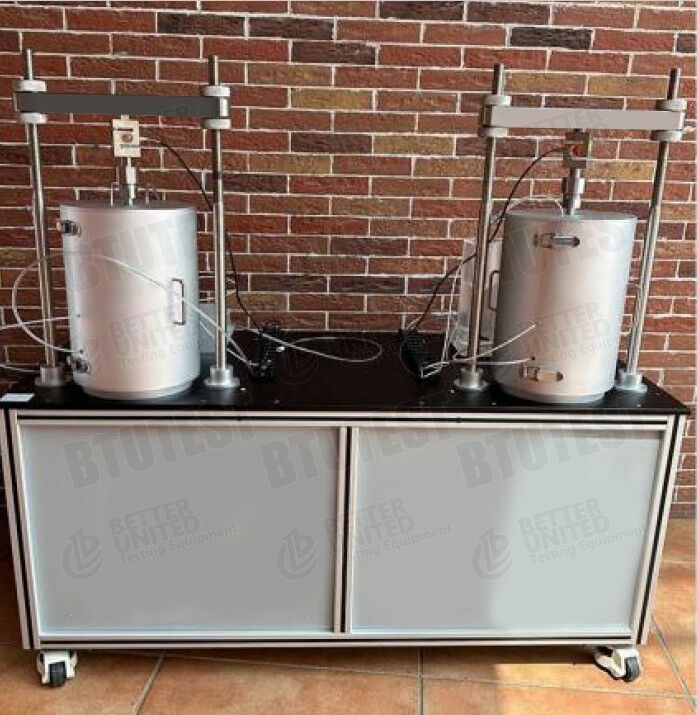

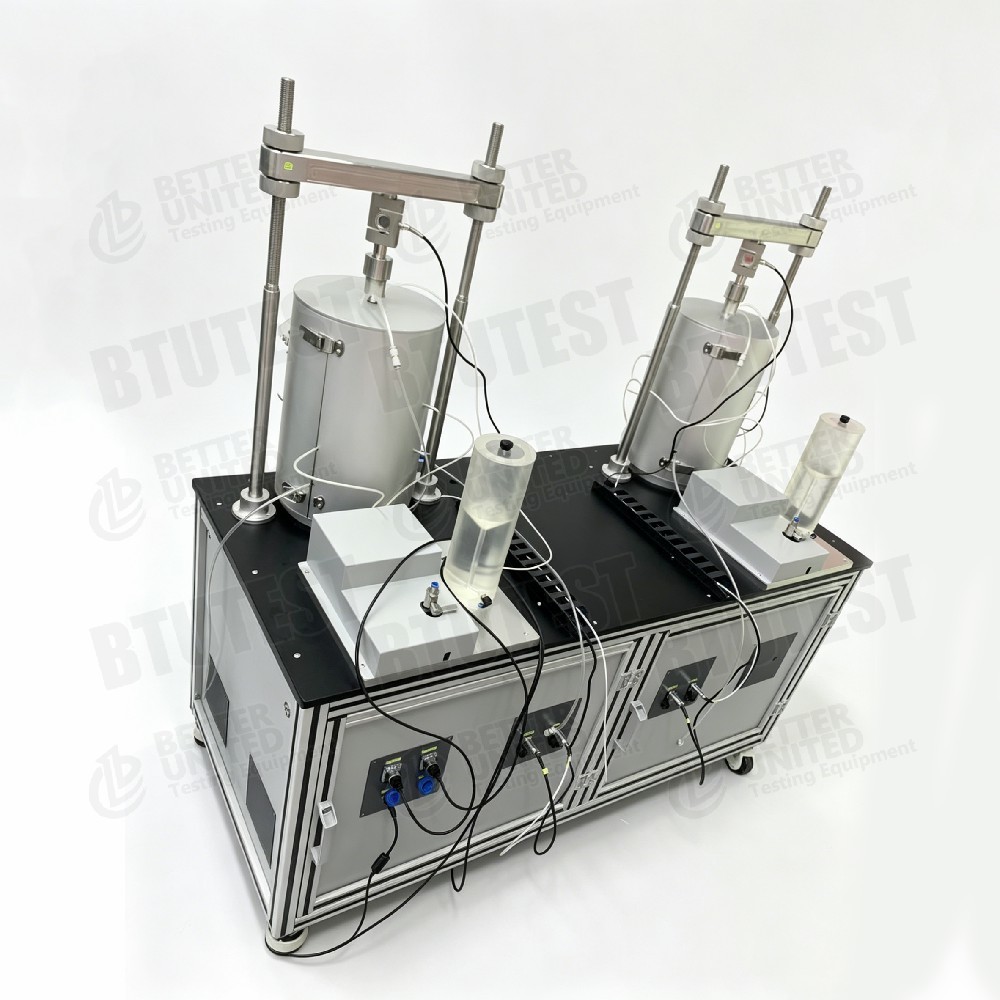

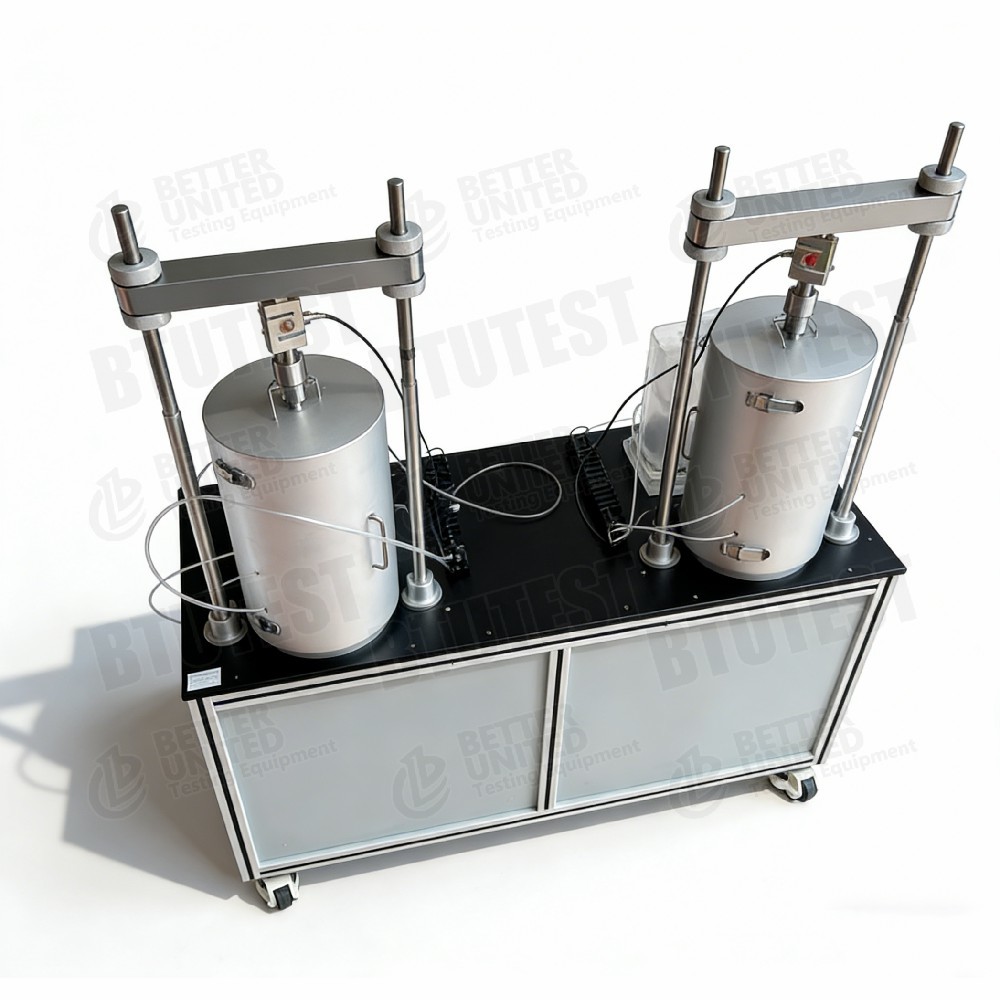

Αυτόματη Τριαξονική Συσκευή Αακόρεστου Εδάφους Ελεγχόμενης Θερμοκρασίας

Περιγραφή προϊόντων

1. Περιγραφή

Αυτός ο εξοπλισμός είναι αΠλήρως αυτόματη τριαξονική συσκευή ακόρεστου εδάφους ελεγχόμενης θερμοκρασίας (με δυνατότητα πολλαπλών μονάδων), μοντέλοBTU-TTS-1UT. Πρόκειται για μια εξειδικευμένη συσκευή που ενσωματώνει ένα σύστημα ελέγχου θερμοκρασίας σε μια τριαξονική συσκευή ακόρεστου εδάφους, επιτρέποντας σύνθετες συζευγμένες δοκιμές που περιλαμβάνουνδιαδρομή τάσης, έλεγχος θερμοκρασίας και κύκλοι στεγνώματος-διαβροχής. Το σύστημα υιοθετεί κυψέλη πίεσης διπλού θαλάμου, ελεγκτές πίεσης/όγκου υψηλής ακρίβειας και λογισμικό ελέγχου τεσσάρων διαστάσεων (αξονική τάση, ακτινική τάση, πίεση αέρα πόρων, πίεση νερού πόρων). Είναι κατάλληλο για τη μελέτη της θερμο-υδρομηχανικής συζευγμένης συμπεριφοράς στην περιβαλλοντική γεωτεχνική μηχανική.

2. Πρότυπα δοκιμής

ΟBTU-TTS-1UT Πλήρως αυτόματη τριαξονική συσκευή ακόρεστου εδάφους ελεγχόμενης θερμοκρασίας (με δυνατότητα πολλαπλών μονάδων)έχει σχεδιαστεί και κατασκευαστεί για να πληροί ή να υπερβαίνει τις απαιτήσεις των ακόλουθων πιο πρόσφατων διεθνών προτύπων:

• ASTM D6836-25— Προσδιορισμός χαρακτηριστικής καμπύλης εδαφικού νερού (SWCC).
• ASTM D5298-16— Μέτρηση του δυναμικού εδάφους (αναρρόφηση) με χρήση φίλτρου χαρτιού
• ASTM D3999-11— Μέτρο και ιδιότητες απόσβεσης εδαφών με χρήση κυκλικής τριαξονικής συσκευής (περιλαμβάνει ακόρεστο έδαφος)
• ASTM D7012-23— Αντοχή σε θλίψη και ελαστικό στοιχείο υπό μεταβαλλόμενες τάσεις και θερμοκρασίες
• ASTM D4767-11 (2020)— Ενοποιημένη δοκιμή τριαξονικής συμπίεσης χωρίς αποστράγγιση (CU).
• ASTM D7181-20— Δοκιμή τριαξονικής συμπίεσης ενοποιημένης αποστράγγισης (CD).
• ASTM D2850-26— Δοκιμή Τριαξονικής Συμπίεσης Unconsolidated-Ustrained (UU).
• ISO 17892-9:2018— Ενοποιημένες δοκιμές τριαξονικής συμπίεσης σε εδάφη κορεσμένα με νερό
• ASTM D2434-26— Σταθερή διαπερατότητα κεφαλής χονδρόκοκκων εδαφών
• ASTM D5084-24— Υδραυλική αγωγιμότητα με χρήση εύκαμπτου μετρητή διαπερατότητας τοίχου
• EN ISO 17892-8:2018— Μη ενοποιημένη μη στραγγιζόμενη τριαξονική δοκιμή (Ευρωπαϊκή)
• BS 1377-7:1990— Δοκιμές διατμητικής αντοχής (ολική τάση / διαδρομή τάσης)

3. Προδιαγραφή (Παράμετρος)

Ενότητες λογισμικού: Απόκτηση δεδομένων, ενοποίηση ακόρεστου εδάφους, τριαξονική δοκιμή παραμόρφωσης ακόρεστου εδάφους, διαδρομή τάσης ακόρεστου εδάφους, τετραδιάστατος έλεγχος, τριαξονικός ερπυσμός ακόρεστου εδάφους, μονάδα δοκιμής κύκλου ξήρανσης-διαβροχής, εξοπλισμός δοκιμής ελέγχου θερμοκρασίας.

4. Λεπτομέρεια (τεχνικές λεπτομέρειες)

• Κυψέλη πίεσης διπλού θαλάμου: Σχεδιασμένο για δοκιμές κύκλου στεγνώματος-διαβροχής, επιτρέποντας την ανεξάρτητη ή ταυτόχρονη φόρτωση των εσωτερικών και εξωτερικών θαλάμων κατά τη διάρκεια των διαδικασιών ξήρανσης και διαβροχής.
• Τετραδιάστατος έλεγχος: Το λογισμικό μπορεί να ελέγχει ανεξάρτητα την αξονική τάση, την ακτινική τάση (πίεση κυψέλης), την πίεση του αέρα πόρων και την πίεση του νερού πόρων, επιτυγχάνοντας πραγματικές δοκιμές σύζευξης πολλαπλών πεδίων.
• Ελεγκτές έντασης υψηλής ακρίβειας: Οι ελεγκτές νερού κυψελών και πόρων έχουν ανάλυση 1kPa και απόλυτη ακρίβεια ±1kPa. Ο ελεγκτής πίεσης αέρα πόρων έχει ακρίβεια ±1kPa και ανάλυση 0,1kPa.
• Σύστημα αξονικής φόρτωσης: Μέγιστη ώθηση 10kN, ακρίβεια ±0,1% FS; εύρος ταχύτητας 0,00001~10 mm/min, διαδρομή 100 mm, με λειτουργία γρήγορης κίνησης προς τα εμπρός/πίσω.
• Σύστημα ελέγχου θερμοκρασίας: -5℃ ~ +100℃, ακρίβεια ±0,1℃, ικανή να προσομοιώνει κατάψυξη-απόψυξη, υψηλή θερμοκρασία, σταθερή θερμοκρασία και άλλες θερμικές συνθήκες.
• Μονάδα κύκλου στεγνώματος-διαβροχής: Υποστηρίζει κύκλους στεγνώματος (αύξηση πίεσης αέρα / μείωση πίεσης νερού) και διαβροχής (μείωση πίεσης αέρα / αύξηση πίεσης νερού), σε συνδυασμό με διαδρομή τάσης και έλεγχο θερμοκρασίας – κατάλληλο για κλιματικές περιβαλλοντικές γεωτεχνικές.
• Δυνατότητα πολλαπλών μονάδων: Προτείνει τη δυνατότητα σύνδεσης πολλαπλών κυψελών πίεσης παράλληλα για ταυτόχρονο έλεγχο πολλών δειγμάτων.

5. Εφαρμογή

• Περιβαλλοντική Γεωτεχνική Μηχανική: μηχανική απόκριση του εδάφους σε συνδυασμένους κύκλους ξήρανσης-διαβροχής και διακυμάνσεις θερμοκρασίας
• Κλιματική αλλαγή και υποδομές: επιπτώσεις των κύκλων βροχοπτώσεων-εξάτμισης σε πλαγιές, υποστρώματα, καλύμματα χωματερής
• Μελέτες κατάψυξης-απόψυξης: συμπεριφορά ακόρεστου εδάφους σε θερμοκρασίες κάτω από το μηδέν (-5℃)
• Ρυθμιστικά υλικά αποθήκης πυρηνικών αποβλήτων: θερμο-υδρομηχανική σύζευξη (π.χ. μπεντονίτης)
• Θεραπεία θεμελίωσης σε ζεστές και υγρές περιοχές: αντοχή και παραμόρφωση του εδάφους σε υψηλή θερμοκρασία και υψηλή υγρασία
• Σωροί ενέργειας και αντλίες θερμότητας εδάφους: επίδραση της θερμοκρασίας στις μηχανικές ιδιότητες της διεπαφής πασσάλου-εδάφους
• Διδασκαλία και έρευνα αιχμής: διδασκαλία και έρευνα εδαφομηχανικής συζευγμένων πολλαπλών πεδίων

6. Πλεονεκτήματα

• Ευρύ φάσμα θερμοκρασίας: -5℃ ~ +100℃, καλύπτοντας τόσο σενάρια κατάψυξης-απόψυξης όσο και σε σενάρια υψηλής θερμοκρασίας
• Πραγματικά πλήρως αυτόματη τριαξονική συσκευή ακόρεστου εδάφους ελεγχόμενης θερμοκρασίας: δεν απαιτείται χειροκίνητη επέμβαση για τις διαδρομές θερμοκρασίας και αναρρόφησης
• Κυψέλη πίεσης διπλού θαλάμου: ειδικά σχεδιασμένο για κύκλους στεγνώματος-διαβροχής, ακριβής μέτρηση αλλαγής όγκου
• Τετραδιάστατος ανεξάρτητος έλεγχος: αξονική τάση, πίεση κυψέλης, πίεση αέρα πόρων, πίεση νερού πόρων – το καθένα ελέγχεται ανεξάρτητα
• Αισθητήρες και ελεγκτές υψηλής ακρίβειας: ακρίβεια πίεσης ±1kPa, ακρίβεια ώσης ±0,1% FS
• Πλούσιες ενότητες λογισμικού: περιλαμβάνει σταθεροποίηση, τριαξονική παραμόρφωση, διαδρομή τάσης, ερπυσμό, κύκλους στεγνώματος-ύγρανσης, έλεγχο θερμοκρασίας
• Δυνατότητα πολλαπλών μονάδων: υποστηρίζει παράλληλη σύνδεση πολλαπλών κυψελών πίεσης για υψηλότερη απόδοση δοκιμής
• Εισαγόμενος κεραμικός δίσκος: 500kPa υψηλή τιμή εισόδου αέρα, σταθερή απόδοση

8. Τι να επιλέξετε (οδηγός επιλογής)

9. Ροή διαδικασίας

• Προετοιμασία δείγματος→ Προετοιμάστε ένα δείγμα ακόρεστου εδάφους Ø39,1 mm × H80 mm
• Εγκαταστήστε τον κεραμικό δίσκο και το δείγμα→ Τοποθετήστε τον κεραμικό δίσκο υψηλής εισόδου αέρα (προ-κορεσμένο) και τοποθετήστε το στην κυψέλη πίεσης διπλού θαλάμου
• Ρύθμιση θερμοκρασίας→ Ρύθμιση θερμοκρασίας στόχου (π.χ. -5℃ ή +60℃). περιμένετε να σταθεροποιηθεί η θερμοκρασία (ακρίβεια ±0,1℃)
• Κορεσμός και ισορροπία αναρρόφησης→ Εφαρμόστε πίεση αέρα πόρων και πίεση νερού πόρων χρησιμοποιώντας την τεχνική μετάφρασης άξονα για να φτάσετε στην αναρρόφηση μήτρας στόχου
• Κύκλοι στεγνώματος-διαβροχής (προαιρετικά)→ Εκτελέστε στέγνωμα (αύξηση πίεσης αέρα / μείωση πίεσης νερού) και διαβροχή (μείωση πίεσης αέρα / αύξηση πίεσης νερού) σύμφωνα με μια προγραμματισμένη σειρά. καταγράψτε αλλαγές όγκου και περιεκτικότητας νερού
• Στάδιο ενοποίησης→ Εφαρμόστε καθαρή πίεση κυψέλης. αλλαγή όγκου ρεκόρ
• Στάδιο διαδρομής διάτμησης ή τάσης→ Εκτελέστε συνεχή διάτμηση παραμόρφωσης ή προσαρμοσμένη διαδρομή τάσης (τετραδιάστατος έλεγχος)
• Στάδιο ερπυσμού (προαιρετικό)→ Διατήρηση σταθερού στρες. ρεκόρ ερπυστικής παραμόρφωσης
• Απόκτηση δεδομένων→ Καταγραφή σε όλη την έκταση: αξονική τάση, ακτινική τάση, πίεση αέρα πόρων, πίεση νερού πόρων, αλλαγή όγκου, θερμοκρασία, μετατόπιση, αξονική δύναμη
• Μετα-επεξεργασία→ Το λογισμικό δημιουργεί καμπύλες τάσης-παραμόρφωσης, διαγράμματα διαδρομής αναρρόφησης, καμπύλες επίδρασης κύκλου στεγνώματος-ύγρανσης, καμπύλες επίδρασης θερμοκρασίας κ.λπ.
• Επέκταση πολλαπλών μονάδων (εάν υπάρχει)→ Εάν χρησιμοποιείτε σύστημα πολλαπλών μονάδων, πραγματοποιήστε παράλληλες ή συγκριτικές δοκιμές σε πολλά δείγματα ταυτόχρονα
