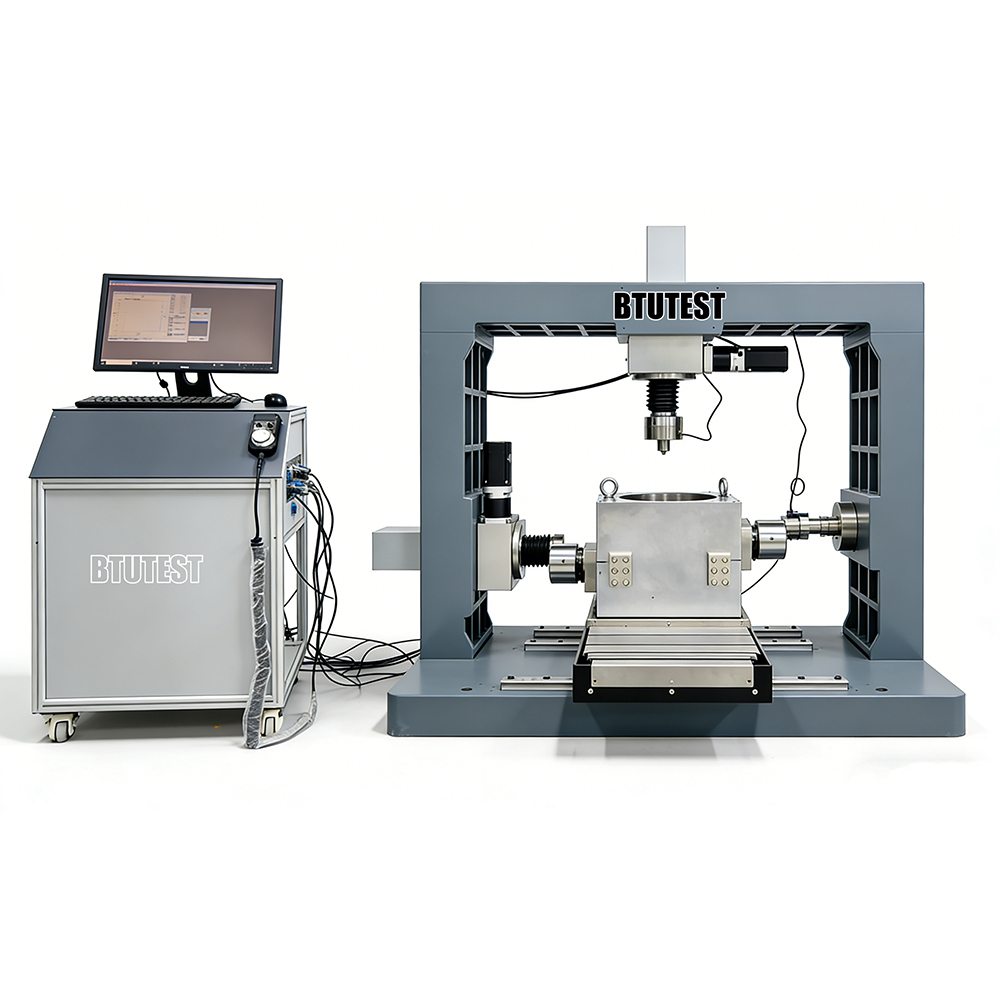

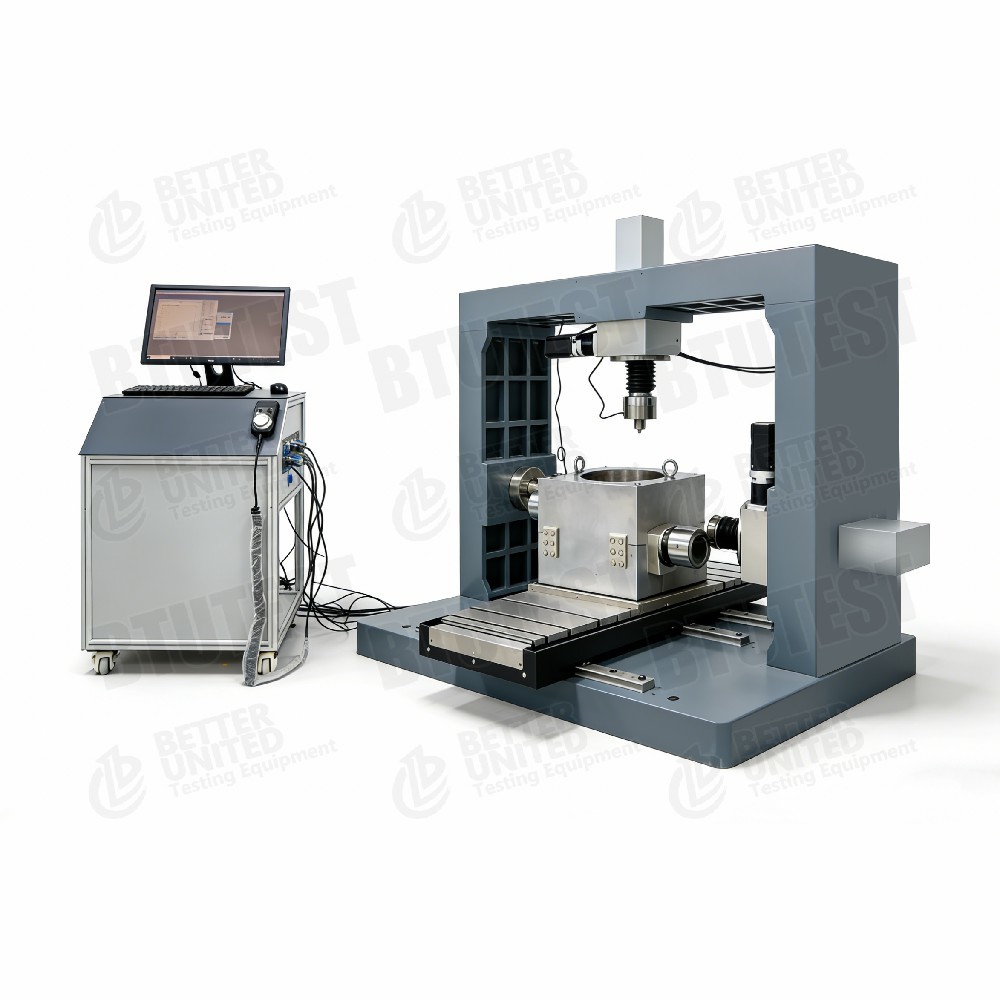

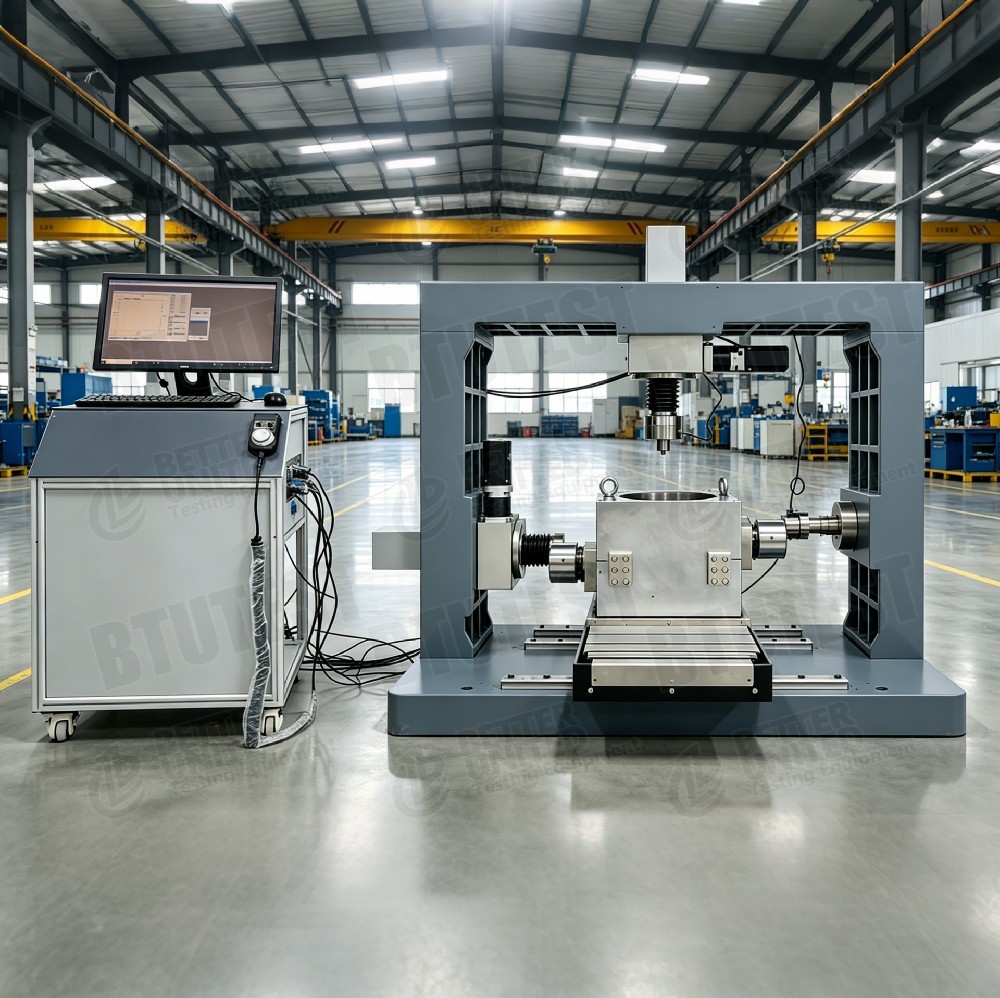

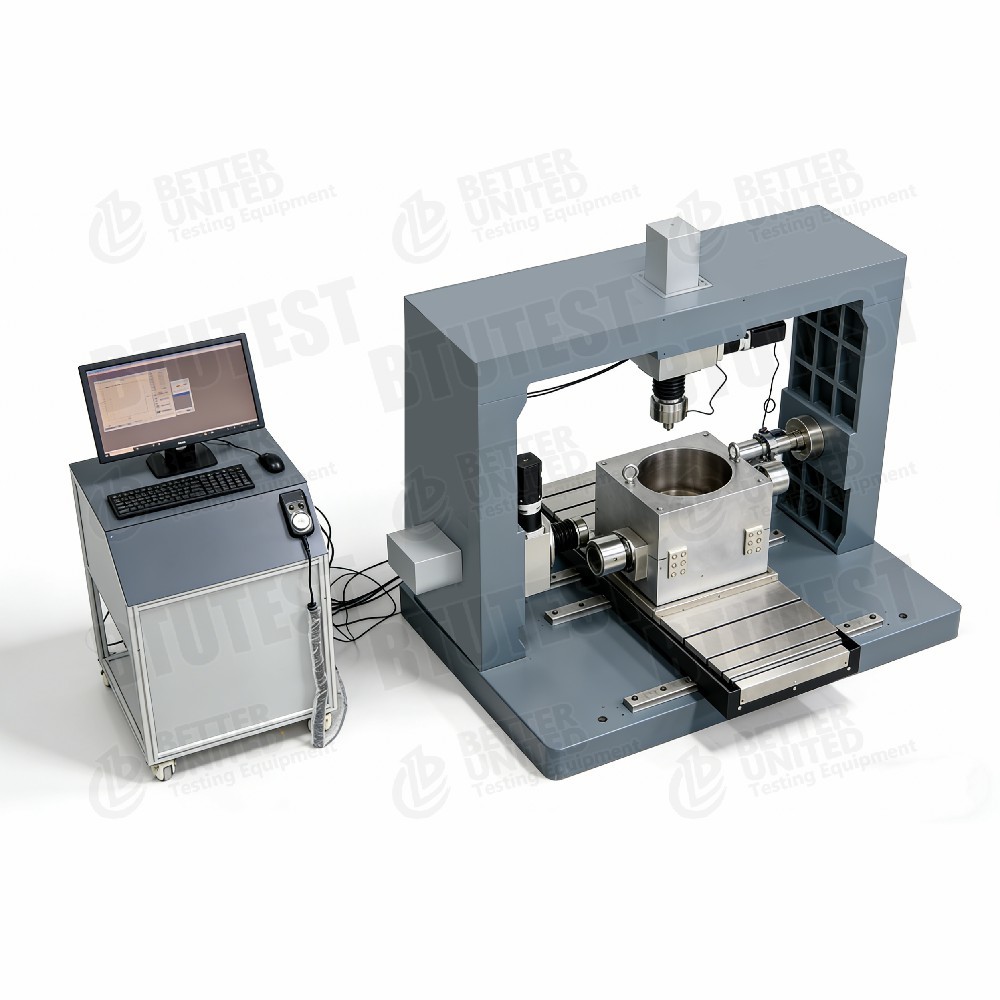

Συσκευή απλής διάτμησης μεγάλης άμεσης διάτμησης

Περιγραφή προϊόντων

Large Direct Shear / Simple Shear Apparatus – Επισκόπηση σειράς

Περιγραφή

Αυτή η σειρά αποτελείται απόσυσκευές μεγάλης άμεσης διάτμησης / απλής διάτμησηςσχεδιασμένο για δοκιμές διάτμησης χονδρόκοκκων εδαφών, βράχων, γεωσυνθετικών, διεπαφών εδάφους-δομής και άλλων δειγμάτων μεγάλου μεγέθους. Ο εξοπλισμός χρησιμοποιεί ένα αποσπώμενο πλαίσιο αντίδρασης σκελετού και προσφέρει διάφορα εύρη δυνάμεων και επιλογές μεγέθους δείγματος. Τα κύρια μοντέλα περιλαμβάνουν:

Πρώτη ομάδα (Μεγάλη Άμεση Διάτμηση / Απλή Διάτμηση)

• BTU-DDS-100: Κατηγορία 100 T (1200 kN), μέγ. δείγμα L.750×B.750×H.400 mm
• BTU-DDS-40FM: Κατηγορία 40 T (400 kN), δείγμα Ø500×Υ.300 mm ή 300×300×300 mm
• BTU-DDS-35FM: Κατηγορία 20 T (200 kN), δείγμα 300×300×300 mm ή 200×200×200 mm

Δεύτερη ομάδα (Πλήρως αυτόματη μεγάλη συσκευή άμεσης διάτμησης)

• BTU-DDS-35F: Κατηγορία 20 T (200 kN), δείγμα 300/150/200/100 mm
• BTU-DDS-45F: Κατηγορία 40 T (400 kN), δείγμα 500 mm (τετράγωνο ή στρογγυλό)

Κοινά χαρακτηριστικά:

• Δυνατότητα τυπικής στερεοποίησης, τυπικής διάτμησης, ταχείας διάτμησης, παλινδρομικής διάτμησης, κυκλικής διάτμησης, ρεολογικής άμεσης διάτμησης, απλής διάτμησης κ.λπ.
• Εξοπλισμένο με πολυκαναλική μονάδα λήψης δεδομένων και λογισμικό λήψης/επεξεργασίας Windows.
• Οριζόντια ταχύτητα διάτμησης αδιάκοπα ρυθμιζόμενη (0,00001–10 mm/min).
• Προαιρετικές αναβαθμίσεις: διάτμηση διεπαφής, απλή διάτμηση, έλεγχος θερμοκρασίας κ.λπ.

Πρότυπα δοκιμών (Διεθνή)

• ASTM D3080(Δοκιμή άμεσης διάτμησης)
• ASTM D5321(άμεση διάτμηση διεπαφής γεωσυνθετικού εδάφους)
• ASTM D6243(Διάτμηση διεπαφής γεωσυνθετικού εδάφους)
• ASTM D3080-04(Μεγάλης κλίμακας άμεση διάτμηση για χονδρόκοκκα εδάφη)
• ASTM D6528(Απλή δοκιμή διάτμησης)
• ISO 17892-10(Δοκιμή άμεσης διάτμησης)
• BS 1377-7(Δοκιμή άμεσης διάτμησης)
• EN 1997-2(Ευρωκώδικας 7 – Μέρος 2)

Η σειρά πληροί τις απαιτήσεις αυτών των προτύπων για μεγάλα δείγματα, χονδρόκοκκα εδάφη, διάτμηση διεπαφής και απλές δοκιμές διάτμησης.

Προσδιορισμός

Με βάση τα δύο στιγμιότυπα οθόνης, οι παράμετροι για κάθε μοντέλο συνοψίζονται ως εξής (ορισμένα δεδομένα συνδυάζονται και από τις δύο εικόνες):

> Σημείωση: Η χωρητικότητα πλαισίου BTU-DDS-35FM είναι γραμμένη ως 1200 kN, αλλά η κατακόρυφη φόρτιση είναι μόνο 200 kN – πιθανότατα πρόκειται για τυπογραφικό λάθος. Η πραγματική χωρητικότητα του πλαισίου πρέπει να ταιριάζει με την ικανότητα φόρτωσης.

ρεουρά

• Αποσπώμενο πλαίσιο αντίδρασης σκελετού– Εύκολη μεταφορά και εγκατάσταση επί τόπου. κατάλληλο για μεγάλα δείγματα και υψηλά φορτία.
• Πολλαπλά μεγέθη δειγμάτων– Από 100 mm έως και 750 mm πλευρικό μήκος/διάμετρος, που καλύπτει χονδροειδή εδάφη και βράχους που δεν μπορούν να δοκιμαστούν σε συμβατικές τριαξονικές κυψέλες.
• Σύστημα ανύψωσης κουτιού διάτμησης– Ηλεκτρικό ανυψωτικό για το μεγαλύτερο μοντέλο (100T), χειροκίνητο ανυψωτικό ή μπλοκ αλυσίδας για μεσαία μοντέλα, που διευκολύνει το χειρισμό βαρέων κιβωτίων διάτμησης.
• Φορτοκυψέλες υψηλής ακρίβειας– Ακρίβεια ±0,1% FS εξασφαλίζει ακριβείς μετρήσεις σε υψηλούς τόνους.
• Ευρύ εύρος ταχύτητας χωρίς βήμα– 0,00001–10 mm/min, ικανό να προσομοιώνει ερπυσμό έως ταχεία διάτμηση.
• Απλή διάτμηση– Μερικά μοντέλαυποστηρίζει απλές δοκιμές διάτμησης χρησιμοποιώντας κιβώτια διάτμησης στοίβαξης.
• Πλούσιες ενότητες λογισμικού– Συμπεριλάβετε τυπική σταθεροποίηση, τυπική διάτμηση, παλινδρομική διάτμηση, γρήγορη διάτμηση, κυκλική διάτμηση, ρεολογία, απλή διάτμηση κ.λπ. οι χρήστες μπορούν να συνδυάσουν όπως απαιτείται.
• Αναβάθμιση ευελιξίας– Διατίθενται αναβαθμίσεις λογισμικού (μονάδες ζεύξης) και επιλογές υλικού (διάτμηση διεπαφής, έλεγχος θερμοκρασίας).

Εφαρμογή

• Χονδρόκοκκα εδάφη και βράχους– Προσδιορίστε τις παραμέτρους διατμητικής αντοχής για φράγματα, υποστρώματα, χωματερές ορυχείων και άλλα μηχανολογικά γεμίσματα μεγάλης κλίμακας.
• Διεπαφές εδάφους-δομής– Μελέτη των χαρακτηριστικών τριβής του εδάφους πασσάλων, του εδάφους τοίχου αντιστήριξης, του εδάφους σωλήνων κ.λπ. (απαιτείται προαιρετική μονάδα διάτμησης διεπαφής).
• Γεωσυνθετικά– Διατμητική αντοχή διεπαφής μεταξύ γεωυφασμάτων, γεωμεμβρανών, γεωπλέγματος και εδάφους.
• Απλές δοκιμές διάτμησης– Προσομοίωση απλών καταστάσεων διατμητικής τάσης για τη μελέτη της ανισοτροπίας του εδάφους ή της κυκλικής απόκρισης.
• Παλινδρομική και κυκλική διάτμηση– Εκτίμηση της υποβάθμισης της αντοχής και της υπολειπόμενης αντοχής υπό επαναλαμβανόμενη φόρτιση (π.χ. σεισμοί, κύματα).
• Ρεολογική συμπεριφορά– ερπυσμός υπό παρατεταμένο φορτίο.
• Δοκιμές υψηλής χωρητικότητας– Κατακόρυφη δύναμη έως 1200 kN, κατάλληλη για διεπαφές βράχων υψηλής αντοχής ή μεγάλους ογκόλιθους.

Φόντα

• Μεγάλη χωρητικότητα και μεγάλο μέγεθος– Δύναμη έως 1200 kN και δοκίμιο 750×750×400 mm, επιτρέποντας τον άμεσο έλεγχο των γεμισμάτων με διαβάθμιση πεδίου και την αποφυγή επιδράσεων κλίμακας.
• Αρθρωτό πλαίσιο– Αποσπώμενη κατασκευή για εύκολη μεταφορά και εγκατάσταση, κατάλληλη για περιορισμένο χώρο εργαστηρίου ή επιτόπια χρήση.
• Υψηλή ακρίβεια μέτρησης– Φορτοκυψέλες ±0,1% FS, ανάλυση μετατόπισης έως 0,001 mm (1 μm).
• Δοκιμή πολλαπλών λειτουργιών– Ένα μηχάνημα μπορεί να εκτελέσει άμεση διάτμηση, απλή διάτμηση, παλινδρομική διάτμηση, κυκλική διάτμηση, ρεολογία κ.λπ.
• Ευρύ εύρος ταχύτητας– Από εξαιρετικά αργό ερπυσμό έως γρήγορη διάτμηση, που πληροί διάφορα πρότυπα.
• Αυτοματοποιημένη απόκτηση και επεξεργασία– Το λογισμικό Windows συλλέγει αυτόματα δεδομένα, εμφανίζει καμπύλες σε πραγματικό χρόνο και υπολογίζει τις παραμέτρους ισχύος.
• Επεκτασιμότητα– Προαιρετική διάτμηση διεπαφής, έλεγχος θερμοκρασίας, μονάδες σύζευξης για μελλοντικές ερευνητικές ανάγκες.
• Στιβαρό και ασφαλές– Ισχυρό πλαίσιο αντίδρασης με προστασία υπερφόρτωσης.

Τι να Διαλέξετε

Επιλέξτε το κατάλληλο μοντέλο με βάση τις απαιτήσεις δοκιμών:

Απαίτηση	Προτεινόμενο μοντέλο	Λόγος
Μεγαλύτερο δείγμα 750×750 mm, πολύ υψηλό φορτίο (≥1000 kN)	BTU-DDS-100	Κατακόρυφη/οριζόντια δύναμη 1200 kN, ηλεκτρικό ανυψωτικό
Δείγμα έως 500 mm, δύναμη 400 kN	BTU-DDS-40FM ή DDS-45F	Το 40FM υποστηρίζει απλή διάτμηση. Το 45F είναι μόνο άμεση διάτμηση
Δείγμα έως 300 mm, δύναμη 200 kN	BTU-DDS-35FM ή DDS-35F	Το 35FM υποστηρίζει απλή διάτμηση. Το 35F είναι μόνο άμεση διάτμηση
Χρειάζεστε απλό ψαλίδι (δαχτυλίδια στοίβαξης)	DDS-100 / 40FM / 35FM	Αυτά τα μοντέλα περιλαμβάνουν ρητά απλή λειτουργία διάτμησης
Χρειάζεται κυκλική ή παλινδρομική διάτμηση	Υποστηρίζονται όλα τα μοντέλα (ενότητες λογισμικού)	Επιβεβαιώστε ότι το λογισμικό περιλαμβάνει την απαιτούμενη ενότητα
Απαιτείται διάτμηση διεπαφής (δομή εδάφους)	Οποιοδήποτε μοντέλο με προαιρετική «μονάδα διάτμησης διεπαφής»	Απαιτεί πρόσθετα φωτιστικά
Χρειάζεστε έλεγχο θερμοκρασίας (παγωμένο χώμα ή υψηλή θερμοκρασία)	Προαιρετική μονάδα ελέγχου θερμοκρασίας /45	Επαληθεύστε το εύρος θερμοκρασίας με τον κατασκευαστή
Περιορισμένος προϋπολογισμός, δείγμα ≤300 mm, δύναμη ≤200 kN	BTU-DDS-35F	Καλή απόδοση κόστους, πλήρεις λειτουργίες
Έρευνα μεγάλης κλίμακας, μέγιστη ευελιξία	BTU-DDS-100	Υψηλότερη δύναμη και μέγεθος, συν προαιρετικές μονάδες ζεύξης

> Σημείωση: Το "FM" στο DDS-40FM/35FM πιθανότατα σημαίνει "Άμεση διάτμηση + Απλή διάτμηση". Το DDS-35F/45F μπορεί να υποστηρίζει μόνο άμεση διάτμηση (όχι απλή διάτμηση). Επιβεβαιώστε τη διαθεσιμότητα της μονάδας λογισμικού κατά την επιλογή.

Ροή διαδικασίας

Παράδειγμα:Δοκιμή άμεσης διάτμησης μεγάλου βράχου (BTU-DDS-100, δείγμα 750×750×400 mm, σταθερή κανονική τάση)

• Προετοιμασία δείγματος
  • Προετοιμάστε το υλικό πλήρωσης βράχου σύμφωνα με τη διαβάθμιση του πεδίου, ελέγξτε την περιεκτικότητα σε νερό, συμπιέστε σε στρώματα μέχρι την πυκνότητα στόχου.
  • Μέγεθος δείγματος 750×750×400 mm; Η συνολική μάζα μπορεί να είναι αρκετοί τόνοι.
• Εγκατάσταση κιβωτίου διάτμησης
  • Χρησιμοποιήστε ηλεκτρικό ανυψωτικό για να τοποθετήσετε το κάτω κουτί διάτμησης στη βάση του πλαισίου.
  • Τοποθετήστε το δείγμα στο κάτω κουτί, ισοπεδώστε την επιφάνεια.
  • Τοποθετήστε το επάνω κουτί διάτμησης και στερεώστε την κατακόρυφη πλάκα φόρτωσης.
• Εγκαταστήστε αισθητήρες
  • Εγκαταστήστε κάθετη δυναμοκυψέλη (1200 kN) και οριζόντια δυναμοκυψέλη (1200 kN).
  • Εγκαταστήστε αισθητήρες κατακόρυφης μετατόπισης (πολλαπλούς, π.χ. έναν σε κάθε γωνία) και αισθητήρα οριζόντιας μετατόπισης.
  • Συνδέστε το καταγραφικό δεδομένων στον υπολογιστή.
• Εφαρμόστε κανονικό στρες
  • Εφαρμόστε κανονική τάση στόχου (π.χ. 500 kPa, συνολική δύναμη ≈ 0,5 MPa × 0,5625 m² = 281 kN) μέσω του συστήματος κατακόρυφης φόρτισης.
  • Εκκινήστε το λογισμικό και καταγράψτε την κατακόρυφη παραμόρφωση (ενοποίηση) μέχρι να σταθεροποιηθεί.
• Ρύθμιση παραμέτρων διάτμησης
  • Επιλέξτε "τυπική μονάδα διάτμησης".
  • Ρύθμιση ταχύτητας διάτμησης (π.χ. 1 mm/min).
  • Ρυθμίστε το όριο μετατόπισης διάτμησης (π.χ. 50 mm ή 6-10% του μήκους της πλευράς του δείγματος).
  • Για παλινδρομική διάτμηση, ορίστε τον αριθμό των κύκλων και το πλάτος μετατόπισης.
• Ξεκινήστε το κούρεμα
  • Ξεκινήστε το σύστημα οριζόντιας φόρτωσης για να σπρώξετε το επάνω (ή το κάτω) κουτί διάτμησης.
  • Το λογισμικό καταγράφει οριζόντια δύναμη διάτμησης, οριζόντια μετατόπιση, κατακόρυφη μετατόπιση και χρόνο σε πραγματικό χρόνο.
  • Σχεδιάστε την καμπύλη διατμητικής τάσης-μετατόπισης.
• Κατάσταση στάσης
  • Σταματά αυτόματα όταν επιτευχθεί η προκαθορισμένη μετατόπιση ή μετά από μια καθαρή μέγιστη πτώση διατμητικής τάσης.
• Αποσυναρμολόγηση και καθαρισμός
  • Εκφορτώστε την κανονική δύναμη, τραβήξτε το οριζόντιο έμβολο.
  • Σηκώστε το επάνω κιβώτιο κοπής, αφαιρέστε το δείγμα, καθαρίστε το κουτί διάτμησης.
• Επεξεργασία δεδομένων
  • Το λογισμικό υπολογίζει τη μέγιστη διατμητική τάση.
  • Για δοκιμές σε διαφορετικές κανονικές τάσεις, σχεδιάστε το φάκελο Mohr-Coulomb για να λάβετε τα c και φ.
  • Εάν πραγματοποιήθηκε παλινδρομική διάτμηση, αποκτήστε υπολειπόμενη αντοχή.
  • Δημιουργία αναφοράς δοκιμής.

> **Για απλές δοκιμές διάτμησης**: Χρησιμοποιήστε ένα κουτί διάτμησης δακτυλίου στοίβαξης, διατηρήστε σταθερό όγκο (χωρίς αποστράγγιση) ή σταθερό ύψος (στραγγισμένο) κατά τη διάτμηση και επιλέξτε την «απλή μονάδα διάτμησης» στο λογισμικό.

Περίληψη:Αυτή η σειρά μεγάλων συσκευών άμεσης διάτμησης / απλής διάτμησης καλύπτει τιμές δυνάμεων από 20 T έως 100 T και μεγέθη δειγμάτων από 100 mm έως 750 mm. Μπορεί να εκτελέσει άμεση διάτμηση, απλή διάτμηση, παλινδρομική διάτμηση, κυκλική διάτμηση, ρεολογία και άλλες δοκιμές. Είναι κατάλληλο για δοκιμές μεγάλης κλίμακας χονδροειδών εδαφών, βράχων, διεπαφών εδάφους-δομής και γεωσυνθετικών. Η επιλογή πρέπει να βασίζεται στο μέγιστο μέγεθος του δείγματος, την απαιτούμενη δύναμη, την ανάγκη για απλή ικανότητα διάτμησης και τις μελλοντικές απαιτήσεις αναβάθμισης. Το BTU-DDS-100 είναι η διαμόρφωση ανώτατου επιπέδου για μεγάλης κλίμακας μηχανολογική έρευνα. Τα DDS-35F/45F είναι οικονομικά, πλήρως αυτόματα συστήματα άμεσης διάτμησης. Η σειρά FM παρέχει επιπλέον δυνατότητα απλής διάτμησης.
