Αυτόματος ελεγκτής διαδικασίας κατάψυξης εδάφους

Περιγραφή προϊόντων

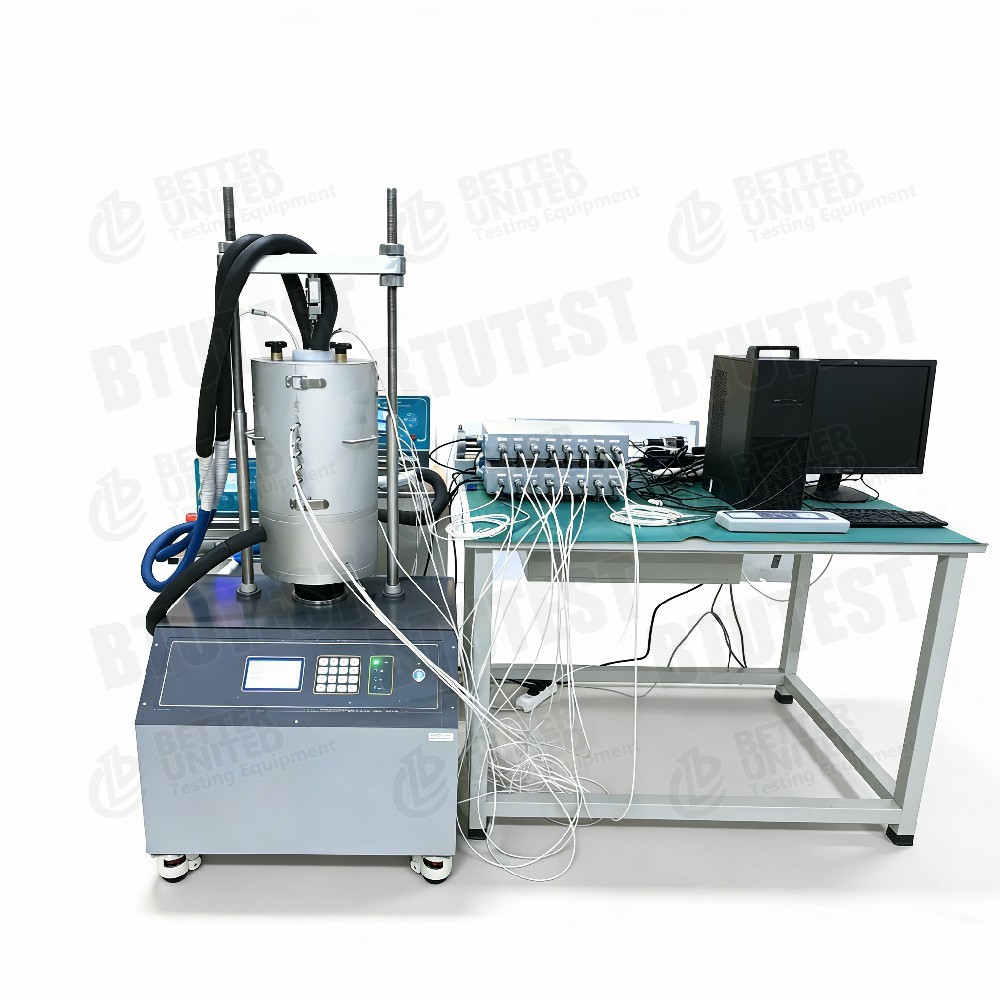

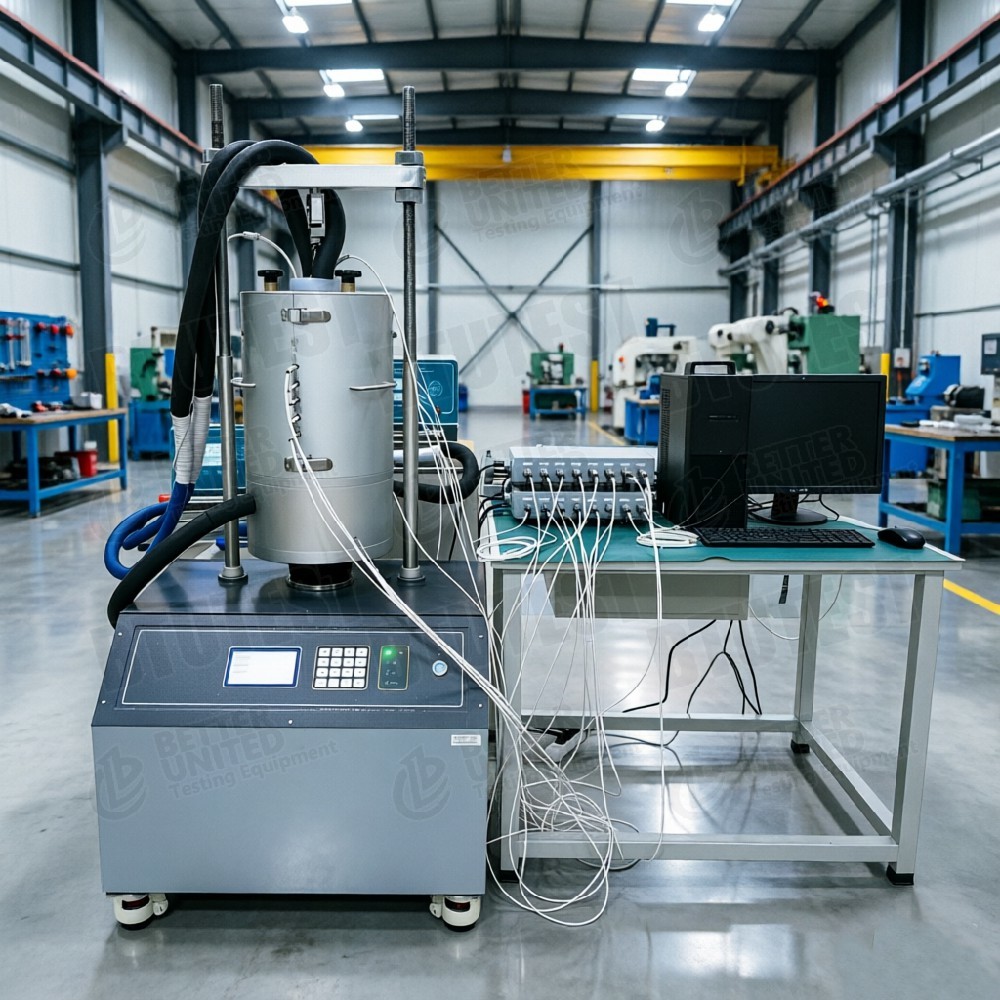

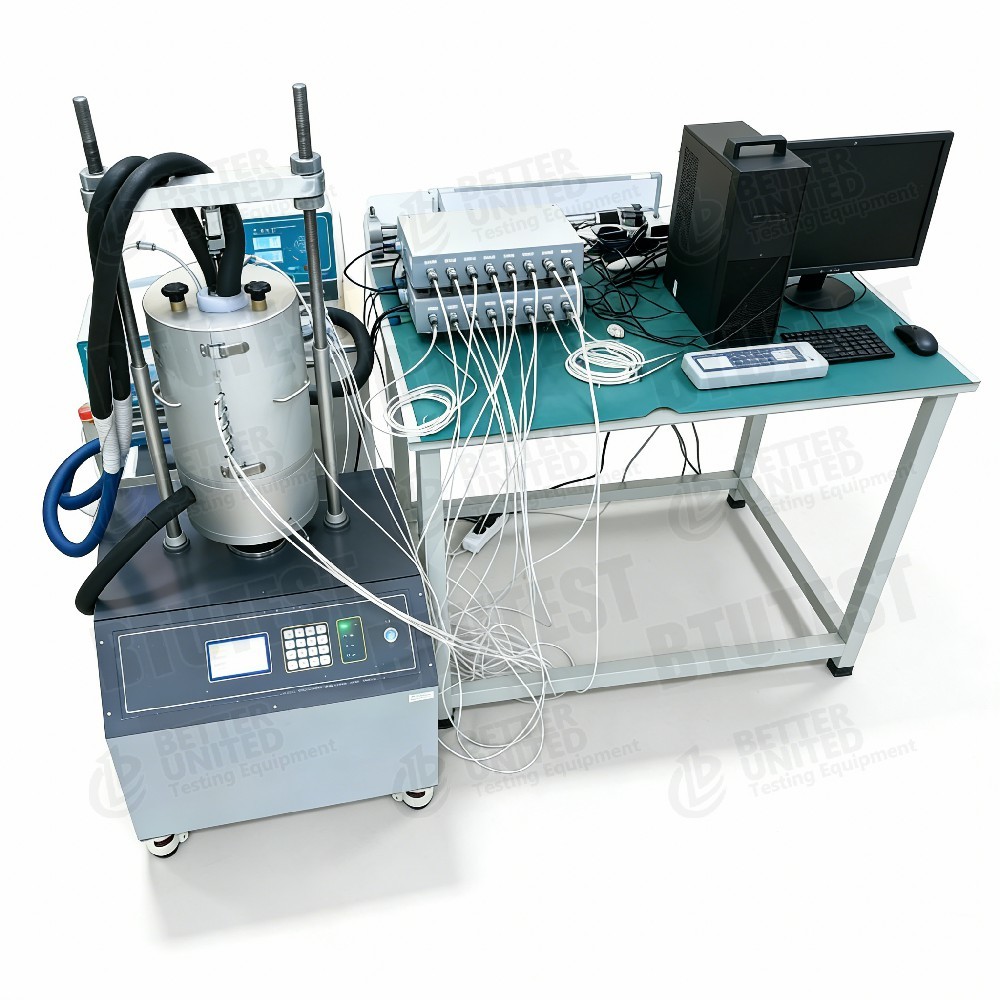

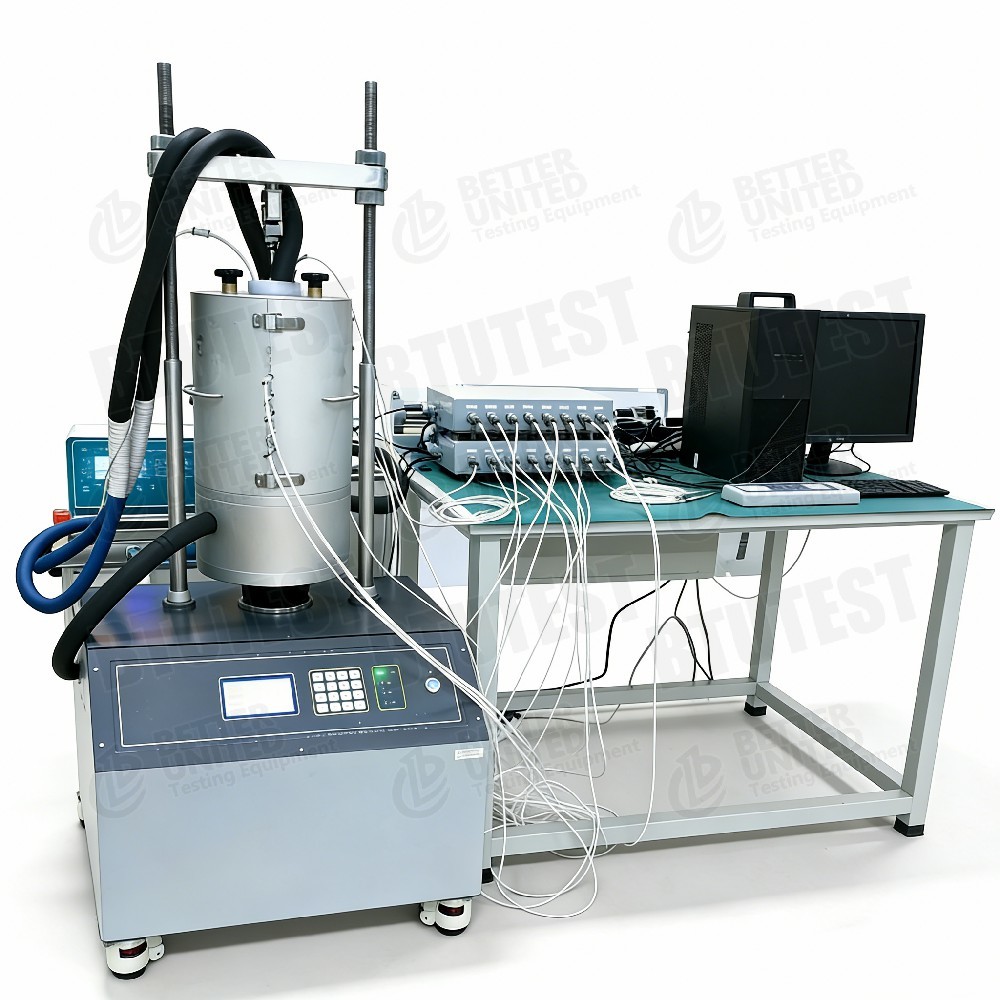

Πλήρως αυτόματος ελεγκτής διαδικασίας κατάψυξης εδάφους

Μοντέλο:BTU-FHA-1

Περιγραφή

• Όνομα εξοπλισμού: Πλήρως αυτόματος ελεγκτής διαδικασίας κατάψυξης εδάφους
• Μοντέλο: BTU-FHA-1
• Επισκόπηση: Χρησιμοποιείται για τη μελέτη των μεταβολών του πεδίου θερμοκρασίας, της ποσότητας ανύψωσης παγετού, της δύναμης ανύψωσης παγετού και της μετανάστευσης του νερού κατά την κατάψυξη του εδάφους. Μπορεί να προσομοιώσει την άνοδο του παγετού κάτω από διαφορετικές κλίσεις θερμοκρασίας και υδραυλικές κεφαλές. Κατάλληλο για μηχανική κατεψυγμένου εδάφους, έρευνα για την πρόληψη του παγετού, κ.λπ.
• Βασικές λειτουργίες:
  • Ανεξάρτητος έλεγχος θερμοκρασίας στο πάνω και στο κάτω άκρο με προγραμματιζόμενες κυματομορφές (ημιτονοειδές, τετράγωνο, τρίγωνο, γραμμικό κ.λπ.).
  • Μετρά την αξονική δύναμη ανύψωσης παγετού και μετατόπιση (έλεγχος τάσεων ή καταπόνησης).
  • Το σύστημα ύδρευσης προσομοιώνει την αναπλήρωση των υπόγειων υδάτων και μετρά τον όγκο μετανάστευσης του νερού κατά την κατάψυξη.
  • Ενσωματωμένοι 18 αισθητήρες θερμοκρασίας/υγρασίας και κανάλια λήψης για ακριβή κατανομή του πεδίου θερμοκρασίας μέσα στο δείγμα.

Πρότυπα δοκιμών (Διεθνή)

Με βάση τις δυνατότητες του εξοπλισμού (πάγωμα εδάφους, άνοδος παγετού, μετανάστευση νερού, κλίση θερμοκρασίας), ισχύουν τα ακόλουθα διεθνή πρότυπα:

Σημείωση: Συνήθως ακολουθούν δοκιμές ανύψωσης παγετούASTM D5918(παγετός πάγος με παροχή νερού ανοιχτού συστήματος) ήASTM D6035(κύκλος κατάψυξης-απόψυξης).

Προδιαγραφές (Τεχνικές Παράμετροι)

Λεπτομέρεια

• Ανεξάρτητος έλεγχος θερμοκρασίας πάνω/κάτω: Κορυφήκαι κάτωμπορεί να ρυθμιστεί σε διαφορετικές θερμοκρασίες για την προσομοίωση της πραγματικής θερμοκρασίας του αέρα σε σχέση με τις κλίσεις της θερμοκρασίας του εδάφους (π.χ. ψυχρότερος πυθμένας ως πηγή κρύου).
• Προγραμματιζόμενες κυματομορφές θερμοκρασίας: Υποστηρίζει ημιτονοειδείς, τετράγωνες, τριγωνικές, γραμμικές και μικτές κυματομορφές – προσομοιώνει φυσικές διεργασίες όπως ημερήσιες διακυμάνσεις θερμοκρασίας ή ψυχρά κύματα.
• Σύστημα παροχής νερού υψηλής ακρίβειας: Μετρά τον όγκο μετανάστευσης νερού κατά την κατάψυξη με ακρίβεια 0,03 ml – μπορεί να διακρίνει την πρόσληψη νερού από το μέτωπο κατάψυξης.
• Μέτρηση θερμοκρασίας πολλών σημείων κατά μήκος: Αισθητήρες κάθε 10 mm (περίπου 20 βαθμοί) – χαρτογραφεί με ακρίβεια την εξέλιξη του πεδίου θερμοκρασίας μέσα στο δείγμα.
• Διπλοί τρόποι ελέγχου: Τόσο ελεγχόμενη από καταπόνηση (σταθερός ρυθμός μετατόπισης) όσο και ελεγχόμενη από τάση (σταθερό φορτίο) – ευέλικτο για διαφορετικές οριακές συνθήκες.
• Πλήρως αυτόματη δοκιμή βάσει σταδίου: Το λογισμικό μπορεί να ορίσει στάδια δοκιμής (π.χ. προ-ψύξη → πάγωμα σταθερής θερμοκρασίας → απόψυξη → εκ νέου πάγωμα) και τελικές συνθήκες (π.χ. κατώφλι ανύψωσης ή χρονικό όριο).

Εφαρμογή

• Αυτοκινητόδρομο & σιδηροδρομικό υπόβαθρο: Πρόληψη παγετού, αξιολόγηση της ευαισθησίας του εδάφους στον παγετό.
• Μηχανική αγωγών: Σχεδιασμός κατά του παγετού για θαμμένους αγωγούς σε περιοχές μόνιμου παγετού.
• Διώρυγα & υδραυλική μηχανική: Μηχανισμοί ζημιάς από παγετό επενδεδυμένων καναλιών.
• Χτίζοντας θεμέλια σε ψυχρές περιοχές: Σταθερότητα ρηχών θεμελίων και πασσάλων σε κύκλους κατάψυξης-απόψυξης.
• Κατασκευή τεχνητής κατάψυξης εδάφους: Προσομοίωση πεδίου θερμοκρασίας και μετανάστευσης νερού κατά τη μέθοδο κατάψυξης.
• Έρευνα για την κλιματική αλλαγή: Επιδράσεις επαναλαμβανόμενης κατάψυξης-απόψυξης στις μηχανικές ιδιότητες του εδάφους.
• Αστικός υπόγειος χώρος: Επίδραση παγετού στις σήραγγες του μετρό και στις σήραγγες κοινής ωφέλειας.

Φόντα

• Ανεξάρτητος προγραμματιζόμενος έλεγχος θερμοκρασίας πάνω/κάτω: Προσομοιώνει ρεαλιστικά τις διαφορικές θερμοκρασίες αέρα/εδάφους. μπορεί να δημιουργήσει αυθαίρετες κυματομορφές θερμοκρασίας.
• Μετατόπιση υψηλής ανάλυσης και μέτρηση παροχής νερού: Μετατόπιση 0,001 mm, όγκος νερού 0,001 ml – αποτυπώνει σε μικροκλίμακα την έναρξη του παγετού και τη μετανάστευση του νερού.
• Ανακατασκευή πεδίου θερμοκρασίας πολλαπλών αισθητήρων: 18 αισθητήρες κατανεμημένοι κατά μήκος – επιτυγχάνεται εσωτερική κατανομή θερμοκρασίας, όχι μόνο ένα σημείο.
• Διπλοί τρόποι ελέγχου (πίεση/καταπόνηση): Επιτρέπει είτε σταθερή συμπίεση είτε σταθερή δύναμη ανύψωσης παγετού – πιο κοντά στις συνθήκες πεδίου.
• Πλήρως αυτοματοποιημένη ακολουθία δοκιμών: Οι συνθήκες πολλαπλών σταδίων (ψύξη, σταθερή θερμοκρασία, θέρμανση, εκ νέου κατάψυξη) και αυτόματη διακοπή μπορούν να προκαθοριστούν – λειτουργία χωρίς επίβλεψη.
• Ευρύ φάσμα θερμοκρασίας: Από -20°C έως +90°C – κατάλληλο για δοκιμές παγετού, στέγνωμα/συρρίκνωση σε υψηλή θερμοκρασία και δοκιμές μεταφοράς θερμότητας.

Τι να επιλέξετε (Οδηγός επιλογής)

• Κυρίως μελέτη ποσότητας παγετού και μετανάστευσης νερού→ Επαρκεί η τυπική διαμόρφωση με σύστημα παροχής νερού και αισθητήρες θερμοκρασίας πολλών σημείων.
• Ανάγκη προσομοίωσης πολύπλοκων διακυμάνσεων της θερμοκρασίας (π.χ. ημερήσια, ψυχρά κύματα)→ Πρέπει να περιλαμβάνει προγραμματιζόμενη λειτουργία κυματομορφής (περιλαμβάνεται ήδη σε αυτό το μοντέλο).
• Ανάγκη μέτρησης της δύναμης ανύψωσης παγετού (έλεγχος στρες)→ Αυτό το μοντέλο υποστηρίζει έλεγχο τάσης (0–1 MPa), μπορεί να μετρήσει τη δύναμη ανύψωσης παγετού.
• Μπορεί να αλλάξει το μέγεθος του δείγματος;– Αυτό το μοντέλο είναι σταθερό σε Φ100×H200 mm. Τα προσαρμοσμένα μεγέθη απαιτούν επικοινωνία με τον κατασκευαστή.
• Χρειάζεται επίσης να μετρηθεί η κατανομή της υγρασίας του εδάφους;– Αυτό το μοντέλο παρέχει 18 αισθητήρες υγρασίας για τη μέτρηση του προφίλ περιεκτικότητας σε νερό.
• Χρειάζεστε αυτόματους κύκλους κατάψυξης-απόψυξης;– Το λογισμικό μπορεί να ορίσει πολλούς κύκλους αυτόματα.

Ροή διαδικασίας

Παράδειγμα:Δοκιμή ανύψωσης παγετού σε σταθερή θερμοκρασία(κάτω -10°C, πάνω +2°C, μονή κατεύθυνση κατάψυξη)

• Προετοιμασία δείγματος: Επανακαλουπωμένο ή μη διαταραγμένο έδαφος, συμπαγές για την πυκνότητα και την περιεκτικότητα σε νερό – Φ100×H200 mm.
• Εγκαταστήστε αισθητήρες: Τοποθετήστε αισθητήρες θερμοκρασίας/υγρασίας κάθε 10 mm κατά μήκος. σύνδεση με την απόκτηση δεδομένων.
• Τοποθετήστε το δείγμα στη συσκευή: Τοποθετήστε σε κυψέλη πίεσης ή μονωτικό χιτώνιο. Συνδέστε τις επάνω και κάτω πλάκες θερμοκρασίας. συνδέστε το σύστημα παροχής νερού.
• Ορίστε τις παραμέτρους δοκιμής:
  • Κάτω θερμοκρασία: -10°C, Κορυφαία θερμοκρασία: +2°C (ή ημιτονοειδές κύμα).
  • Πίεση παροχής νερού: π.χ. 10 kPa (προσομοιώνει τη στάθμη των υπόγειων υδάτων).
  • Λειτουργία αξονικής φόρτισης: έλεγχος τάσης (π.χ. 0,1 MPa για προσομοίωση υπερφόρτωσης) ή έλεγχος καταπόνησης.
• Ξεκινήστε την κατάψυξη: Το λογισμικό ψύχεται αυτόματα. καταγράφει θερμοκρασία σε κάθε σημείο, μετατόπιση ανύψωσης παγετού, όγκο παροχής νερού, αξονική δύναμη με την πάροδο του χρόνου.
• Ελέγξτε τις τελικές συνθήκες: π.χ., η άνοδος του παγετού φτάνει τα 5 mm ή έχουν ολοκληρωθεί 72 ώρες κατάψυξης.
• Τέλος δοκιμής: Διακοπή ελέγχου θερμοκρασίας. Μετά την απόψυξη, αφαιρέστε το δείγμα. φωτογραφίστε ή ζυγίστε εάν χρειάζεται.
• Ανάλυση δεδομένων: Σχεδιάστε προφίλ πεδίου θερμοκρασίας, καμπύλες ανύψωσης παγετού έναντι χρόνου, σωρευτικές καμπύλες μετανάστευσης νερού. υπολογίστε την αναλογία ανύψωσης παγετού, τη δύναμη ανύψωσης παγετού κ.λπ.
