Συσκευή αυτόματης υπολειμματικής άμεσης διάτμησης

Περιγραφή προϊόντων

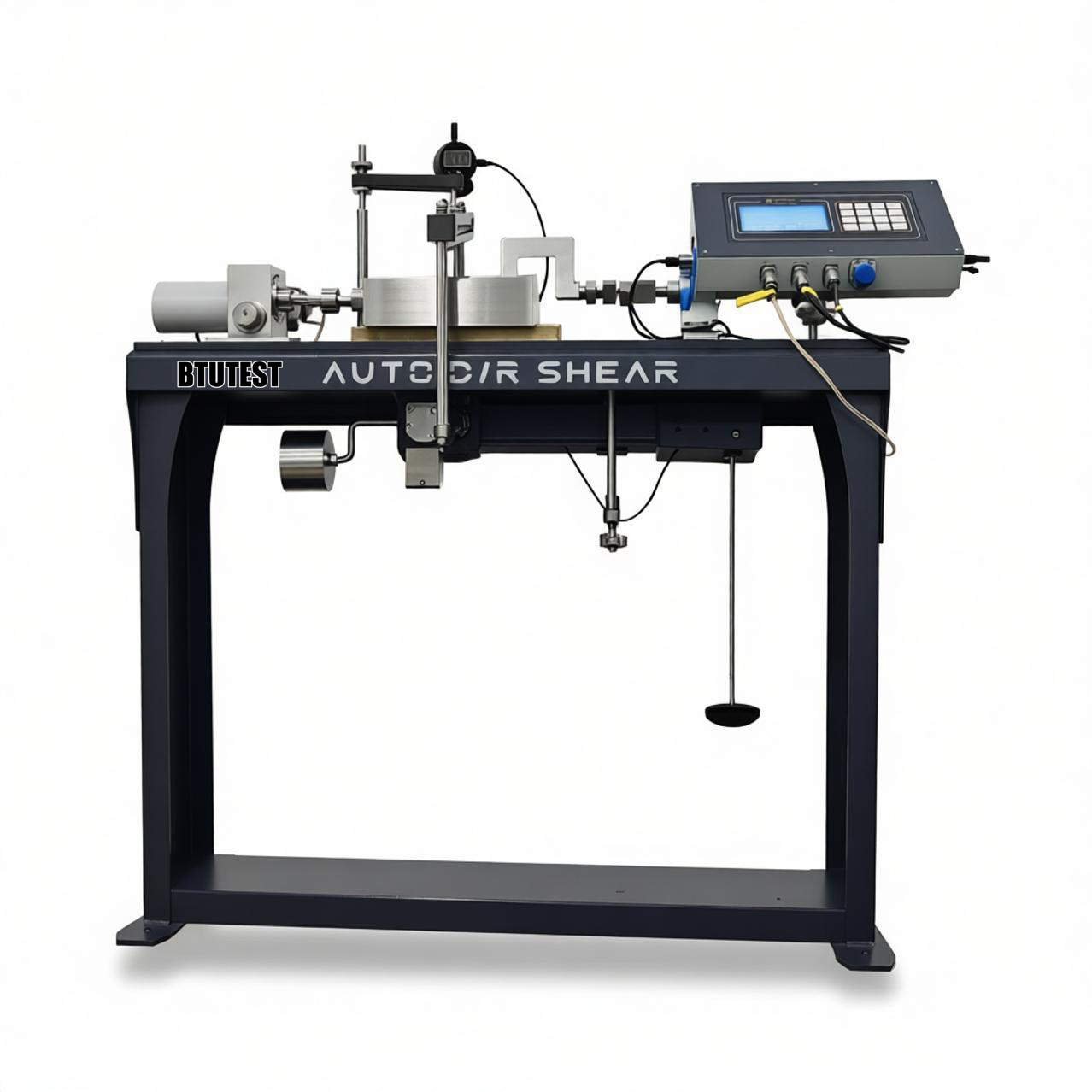

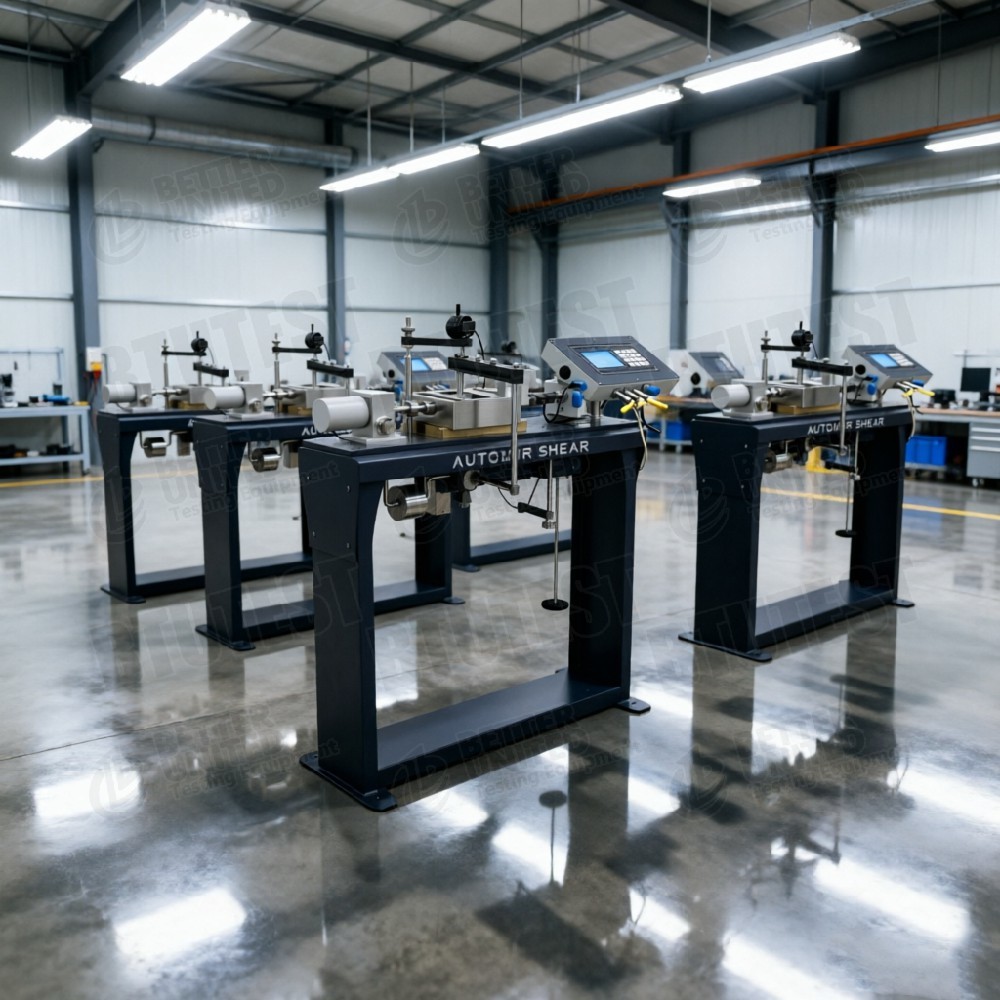

Πλήρως αυτόματη συσκευή υπολειμματικής άμεσης διάτμησηςBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Περιγραφή

Αυτή η σειρά αποτελείται απόπλήρως αυτόματες συσκευές υπολειμματικής άμεσης διάτμησηςχρησιμοποιώντας ένα σύστημα μονάδας δίσκου ελεγχόμενο από μικροεπεξεργαστή και είσοδο εντολών πληκτρολογίου. Τα πλεονεκτήματα περιλαμβάνουν τη δυνατότητα παύσης και επαναφοράς της ταχύτητας δοκιμής, έλεγχος υπολογιστή μέσω διασύνδεσης USB 3.0, προγραμματιζόμενη ταχύτητα και λειτουργίες από τον χειριστή και σύστημα αυτοελέγχου. Η λειτουργία γρήγορης επιστροφής στην αρχική θέση παρέχει έναν βολικό τρόπο επαναφοράς του κιβωτίου διάτμησης κατά την έναρξη μιας νέας δοκιμής ή τη συνέχιση μιας δοκιμής υπολειμματικής διάτμησης.

Τα μοντέλα περιλαμβάνουν:

• BTU-DDS-10: Συσκευή άμεσης διάτμησης British Standard (φόρτωση μοχλού)
• BTU-DDS-5: Συσκευή άμεσης διάτμησης American Standard (φόρτωση μοχλού)
• BTU-DDS-5F: Πλήρως αυτόματη συσκευή υπολειμματικής άμεσης διάτμησης (5 kN)
• BTU-DDS-10F: Πλήρως αυτόματη συσκευή υπολειμματικής άμεσης διάτμησης (5 kN; ο πίνακας δείχνει 5 kN, αλλά το μοντέλο προτείνει 10 kN - επαληθεύστε με τον κατασκευαστή)

Κύριες λειτουργίες:

• Τυπική ενοποίηση, τυπική διάτμηση, ταχεία διάτμηση, κυκλική διάτμηση, ρεολογική άμεση διάτμηση
• Προαιρετική μονάδα δοκιμής τριβής διεπαφής και μονάδα ελέγχου θερμοκρασίας

Πρότυπα δοκιμών (Διεθνή)

• Βρετανικό Πρότυπο (BTU-DDS-10): Συμμορφώνεται μεBS 1377
• Αμερικανικό Πρότυπο (BTU-DDS-5): Συμμορφώνεται μεASTM D3080
• Πλήρως αυτόματα υπολειμματικά μοντέλα (DDS-5F / 10F): Μπορεί να πληροί τόσο τα βρετανικά όσο και τα αμερικανικά πρότυπα καθώς και τα πρότυπα δοκιμής υπολειπόμενης αντοχής όπως π.χASTM D7608,ASTM D6467(επιβεβαιώστε με τον κατασκευαστή).

Άλλα σχετικά πρότυπα:

• ISO 17892-10(Δοκιμή άμεσης διάτμησης)
• AASHTO T-236
• EN 1997-2(Ευρωκώδικας 7)

Προσδιορισμός

Σημείωση: Αν και το όνομα του μοντέλου BTU-DDS-10F περιλαμβάνει "10F", ο πίνακας εξακολουθεί να αναφέρει την κανονική δύναμη και την οριζόντια δύναμη διάτμησης ως 5 kN – αυτό μπορεί να είναι τυπογραφικό λάθος. επικοινωνήστε με τον κατασκευαστή για τις πραγματικές προδιαγραφές.

Λεπτομέρεια

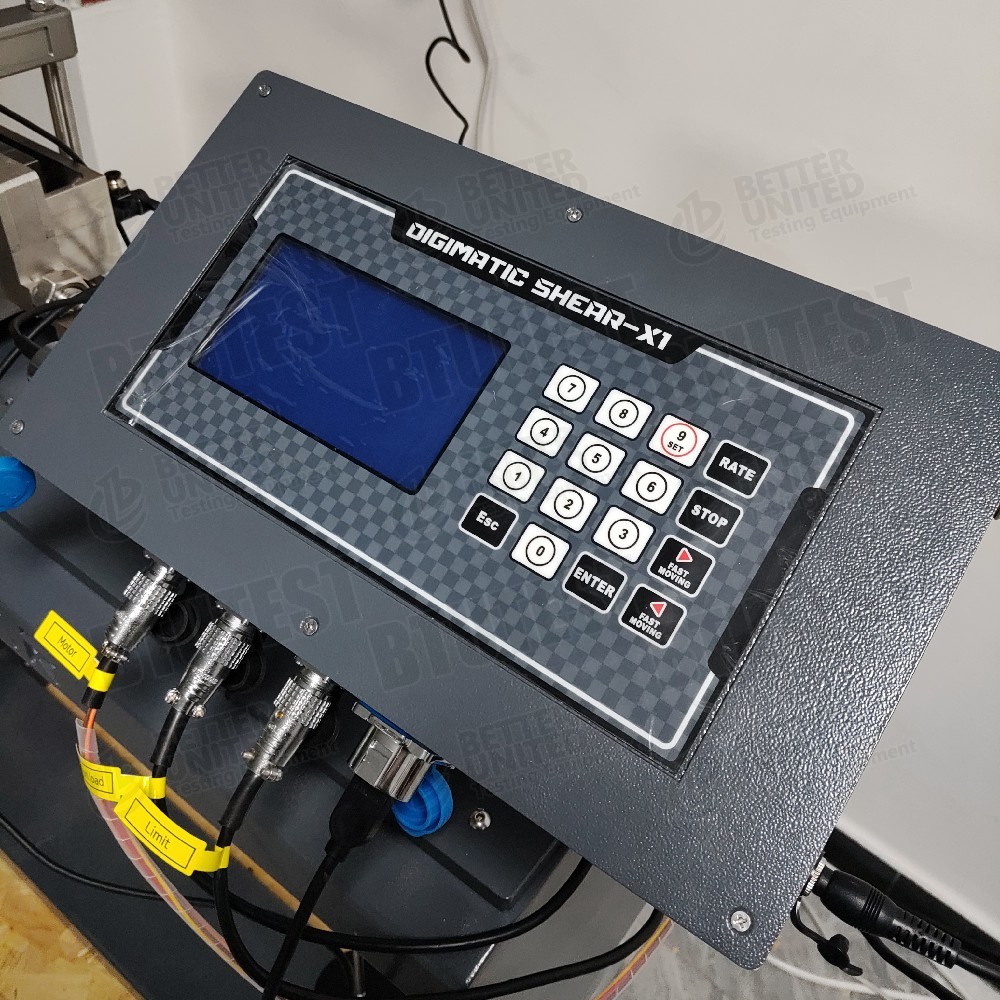

• Σύστημα ελέγχου μικροεπεξεργαστή– Προγραμματιζόμενη ταχύτητα δοκιμής, παύση, επαναφορά. Επικοινωνία USB 3.0 με υπολογιστή.
• Γρήγορη επιστροφή στην αρχική θέση– Επαναφέρει αυτόματα το κιβώτιο διάτμησης στην αρχική του θέση μετά από δοκιμή ή κατά τη διάρκεια της υπολειπόμενης διάτμησης, βελτιώνοντας την ευκολία.
• Συμβατότητα διπλού προτύπου– Το British Standard (DDS-10) χρησιμοποιεί τετράγωνα δείγματα (60×60 ή 100×100 mm). Το American Standard (DDS-5) χρησιμοποιεί στρογγυλά δείγματα (Φ61,8×20 mm).
• Πλήρως αυτόματα υπολειμματικά μοντέλα (DDS-5F/10F)– Φόρτιση σερβομηχανισμού κλειστού βρόχου, αυτόματη παλινδρομική διάτμηση για δοκιμή υπολειπόμενης αντοχής.
• Φόρτωση μοχλού (DDS-10/5)– Παραδοσιακή φόρτωση βάρους, απλή και αξιόπιστη, αλλά απαιτεί χειροκίνητες αλλαγές βάρους.
• Ευρύ φάσμα ρυθμού διάτμησης– 0,00001–9,99999 mm/min, που καλύπτει αργή έως γρήγορη διάτμηση.
• Μεγάλη διατμητική μετατόπιση– Έως 25 mm, πολύ μεγαλύτερη από τη συμβατική άμεση διάτμηση (6-8 mm), κατάλληλη για δοκιμές υπολειμματικής αντοχής που απαιτούν μεγάλη μετατόπιση.
• Προαιρετικές ενότητες– Τριβή διεπαφής (δομή εδάφους, γεωσυνθετικά) και έλεγχος θερμοκρασίας (εύρος προς επιβεβαίωση).
• Ενότητες λογισμικού– Τυπική ενοποίηση, τυπική διάτμηση, ταχεία διάτμηση, κυκλική διάτμηση, ρεολογική άμεση διάτμηση κ.λπ.

Εφαρμογή

• Δοκιμή υπολειπόμενης αντοχής– Προσδιορίστε την υπολειπόμενη διατμητική αντοχή (cᵣ, φᵣ) των εδαφών ζώνης ολίσθησης, του ρήγματος κ.λπ., υπό μεγάλη μετατόπιση.
• Συμβατικές δοκιμές άμεσης διάτμησης– Γρήγορη διάτμηση, ενοποιημένη διάτμηση, αργή διάτμηση για απόκτηση μέγιστης αντοχής.
• Κυκλική διάτμηση– Προσομοίωση υποβάθμισης της αντοχής υπό σεισμό ή κυματική φόρτιση.
• Ρεολογική άμεση διάτμηση– Μελέτη μακροχρόνιας συμπεριφοράς ερπυσμού των εδαφών.
• Τριβή διεπαφής– Με την προαιρετική μονάδα, δοκιμάστε τις γωνίες τριβής εδάφους-σκυροδέματος, εδάφους-γεωμεμβράνης κ.λπ.
• Δοκιμές ελεγχόμενης θερμοκρασίας– Με την προαιρετική μονάδα θερμοκρασίας, μελετήστε τις επιπτώσεις της θερμοκρασίας στη διατμητική αντοχή.
• Συμμόρφωση με τα διεθνή πρότυπα– Πληροί τα BS 1377 και ASTM D3080, κατάλληλα για εγχώρια και διεθνή έργα.

Φόντα

• Συμμόρφωση πολλαπλών προτύπων– Αποκλειστικά βρετανικά και αμερικανικά μοντέλα Standard, καθώς και γενικά πλήρως αυτόματα υπολειμματικά μοντέλα.
• Μεγάλη μετατόπιση διάτμησης (25 mm)– Καταλληλότερο για δοκιμή υπολειμματικής αντοχής από τη συμβατική άμεση διάτμηση (6-8 mm).
• Πλήρως αυτόματος σερβομηχανισμός κλειστού βρόχου (μοντέλα F)– Αυτόματη παλινδρομική διάτμηση χωρίς χειροκίνητη επέμβαση, ακριβής έλεγχος διαδρομής τάσης/παραμόρφωσης.
• Ευρύ φάσμα ρυθμού διάτμησης– 0,00001–9,99999 mm/min χωρίς βαθμίδες, από ερπυσμό έως γρήγορη διάτμηση.
• Διασύνδεση USB 3.0– Μεταφορά δεδομένων υψηλής ταχύτητας, δυνατότητα τηλεχειρισμού.
• Λειτουργία γρήγορης επιστροφής– Βελτιώνει την απόδοση, ειδικά για υπολειμματική διάτμηση πολλών σταδίων.
• Αρθρωτό λογισμικό– Στερέωση, διάτμηση, κυκλικές, ρεολογικές μονάδες μπορούν να συνδυαστούν όπως απαιτείται.
• Επεκτασιμότητα– Προαιρετικές μονάδες ελέγχου τριβής και θερμοκρασίας διεπαφής.

Τι να Διαλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμών:

Σημείωση: Η κύρια διαφορά μεταξύ DDS-5F και DDS-10F μπορεί να είναι το μέγεθος του δείγματος (DDS-5F για στρογγυλά αμερικανικά δείγματα, DDS-10F για τετράγωνα βρετανικά δείγματα), αλλά ο πίνακας είναι ασαφής – επιβεβαιώστε με τον κατασκευαστή.

Ροή διαδικασίας

Παράδειγμα:Δοκιμή υπολειμματικής αντοχής σε κορεσμένο πηλό (παλίνδρομη διάτμηση) με χρήση της πλήρως αυτόματης συσκευής υπολειμματικής άμεσης διάτμησης (BTU-DDS-5F)

• Προετοιμασία δείγματος
  • Κόψτε αδιατάρακτο ή επανακαλουπωμένο δείγμα πηλού χρησιμοποιώντας δακτύλιο κοπής Φ61,8×20 mm. διαβρέχω.
  • Μετρήστε την αρχική περιεκτικότητα και πυκνότητα νερού.

• Εγκατάσταση δείγματος

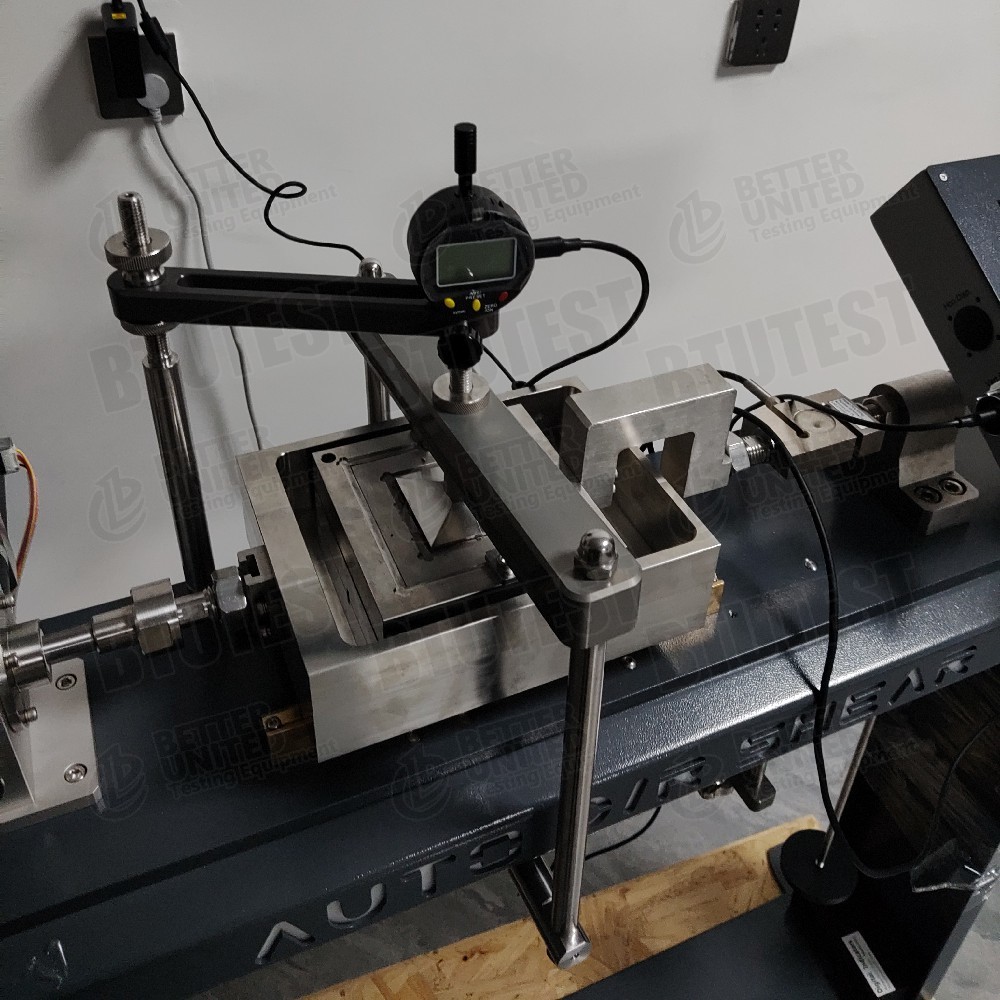

  • Τοποθετήστε το δείγμα στο κάτω κουτί διάτμησης, τοποθετήστε το επάνω κιβώτιο, πορώδεις πέτρες και πλάκα φόρτωσης.
  • Τοποθετήστε το κιβώτιο διάτμησης στο πλαίσιο άμεσης φόρτισης διάτμησης, συνδέστε τις κανονικές και οριζόντιες ράβδους φόρτωσης.
  • Τοποθετήστε αισθητήρες μετατόπισης (οριζόντιους και κάθετους).

• Εφαρμόστε κανονικό στρες
  • Εφαρμόστε την κανονική τάση στόχου (π.χ. 100 kPa) μέσω του σερβο συστήματος κλειστού βρόχου.
  • Καταγράψτε την κανονική μετατόπιση μέχρι να σταθεροποιηθεί η σταθεροποίηση (κατάσταση αποστράγγισης).

• Ρύθμιση παραμέτρων διάτμησης
  • Επιλέξτε "υπολειμματική μονάδα διάτμησης" ή "μονάδα παλινδρομικής διάτμησης".
  • Ρύθμιση ταχύτητας διάτμησης (π.χ. 0,5 mm/min).
  • Ρυθμίστε το όριο μετατόπισης διάτμησης προς τα εμπρός (π.χ. 10 mm).
  • Ρυθμίστε το όριο μετατόπισης αντίστροφης διάτμησης (π.χ. 10 mm) και τον αριθμό των κύκλων (π.χ. 5).
  • Επιλέξτε λειτουργία ελέγχου: έλεγχος παραμόρφωσης (συνήθης).

• Ξεκινήστε την παλινδρομική διάτμηση
  • Το οριζόντιο σύστημα σερβομηχανισμού ωθεί το κιβώτιο διάτμησης προς τα εμπρός. αφού φτάσει το όριο προς τα εμπρός, αυτόματα αντιστρέφεται.
  • Το λογισμικό καταγράφει τη δύναμη διάτμησης, τη μετατόπιση και τον χρόνο για κάθε μισό κύκλο σε πραγματικό χρόνο.
  • Σχεδιάστε την καμπύλη διατμητικής τάσης-μετατόπισης (πολλαπλοί κύκλοι).

• Κατάσταση στάσης
  • Σταματά αυτόματα όταν ολοκληρωθεί ο προκαθορισμένος αριθμός κύκλων ή σταθεροποιηθεί η διατμητική τάση (επιτυγχάνεται υπολειμματική αντοχή).

• Αποσυναρμολόγηση και καθαρισμός
  • Ξεφορτώστε την κανονική δύναμη, αφαιρέστε το δείγμα, καθαρίστε το κουτί διάτμησης.

• Επεξεργασία δεδομένων
  • Το λογισμικό προσδιορίζει αυτόματα τη μέγιστη διατμητική τάση (πρώτος κύκλος) και τη σταθεροποιημένη διατμητική τάση (υπολειπόμενη) για κάθε μισό κύκλο.
  • Για δοκιμές σε διαφορετικές κανονικές τάσεις, σχεδιάστε την υπολειπόμενη αντοχή για να υπολογίσετε τα cᵣ και φᵣ.
  • Δημιουργία αναφοράς δοκιμής.

Για μοντέλα με μοχλό φόρτωσης (DDS-10/5): Η κανονική πίεση εφαρμόζεται χειροκίνητα χρησιμοποιώντας βάρη. κατά τη διάτμηση, απαιτείται χειροκίνητη εγγραφή ή εξωτερικός καταγραφέας δεδομένων.

Περίληψη:Αυτή η σειρά προσφέρει συσκευές άμεσης διάτμησης με μοχλό φόρτωσης British Standard (τετράγωνο δείγμα), American Standard (στρογγυλό δείγμα), καθώς και πλήρως αυτόματες συσκευές υπολειμματικής άμεσης διάτμησης κλειστού βρόχου (5F/10F). Τα πλήρως αυτόματα μοντέλα υποστηρίζουν παλινδρομική διάτμηση μεγάλης μετατόπισης για δοκιμή υπολειπόμενης αντοχής. Όλα τα μοντέλα μπορούν προαιρετικά να εξοπλιστούν με μονάδες ελέγχου τριβής και θερμοκρασίας διεπαφής και να διαθέτουν μονάδες δοκιμής πλούσιου λογισμικού. Η επιλογή πρέπει να βασίζεται στο σχήμα του δείγματος, στη συμμόρφωση με συγκεκριμένα πρότυπα, στην ανάγκη για πλήρως αυτόματη δοκιμή υπολειμματικής διάτμησης και στο κατά πόσο απαιτείται μεγαλύτερη δύναμη διάτμησης (10 kN).
