Συσκευή άμεσης διάτμησης ελεγχόμενης θερμοκρασίας

Περιγραφή προϊόντων

Σειρά συσκευών άμεσης κοπής με ελεγχόμενη θερμοκρασία

ΜοντέλαΒΤΕ- DDS-1FT / DDS-3FT / TRA-15FT

Περιγραφή

Η σειρά αυτή περιλαμβάνει τρεις συσκευές άμεσης κοπής με ελεγχόμενη θερμοκρασία για δοκιμές κοπής εδάφους υπό διαφορετικές θερμοκρασιακές συνθήκες, ειδικά για συμβατικές θερμοκρασίες, κατεψυγμένο έδαφος,και δοκιμές υπολειμματικής αντοχήςΤα μοντέλα είναι:

• ΒΤΕ-ΔΔS-1FT: Συστήματα άμεσης κοπής με πλήρη αυτόματη ρύθμιση θερμοκρασίας (μονή μονάδα, 0~90 °C)
• ΒΤΕ- DDS-3FT: Πλήρως αυτόματη συσκευή άμεσης κοπής κατεψυγμένου εδάφους (μονή μονάδα, -20~90 °C)

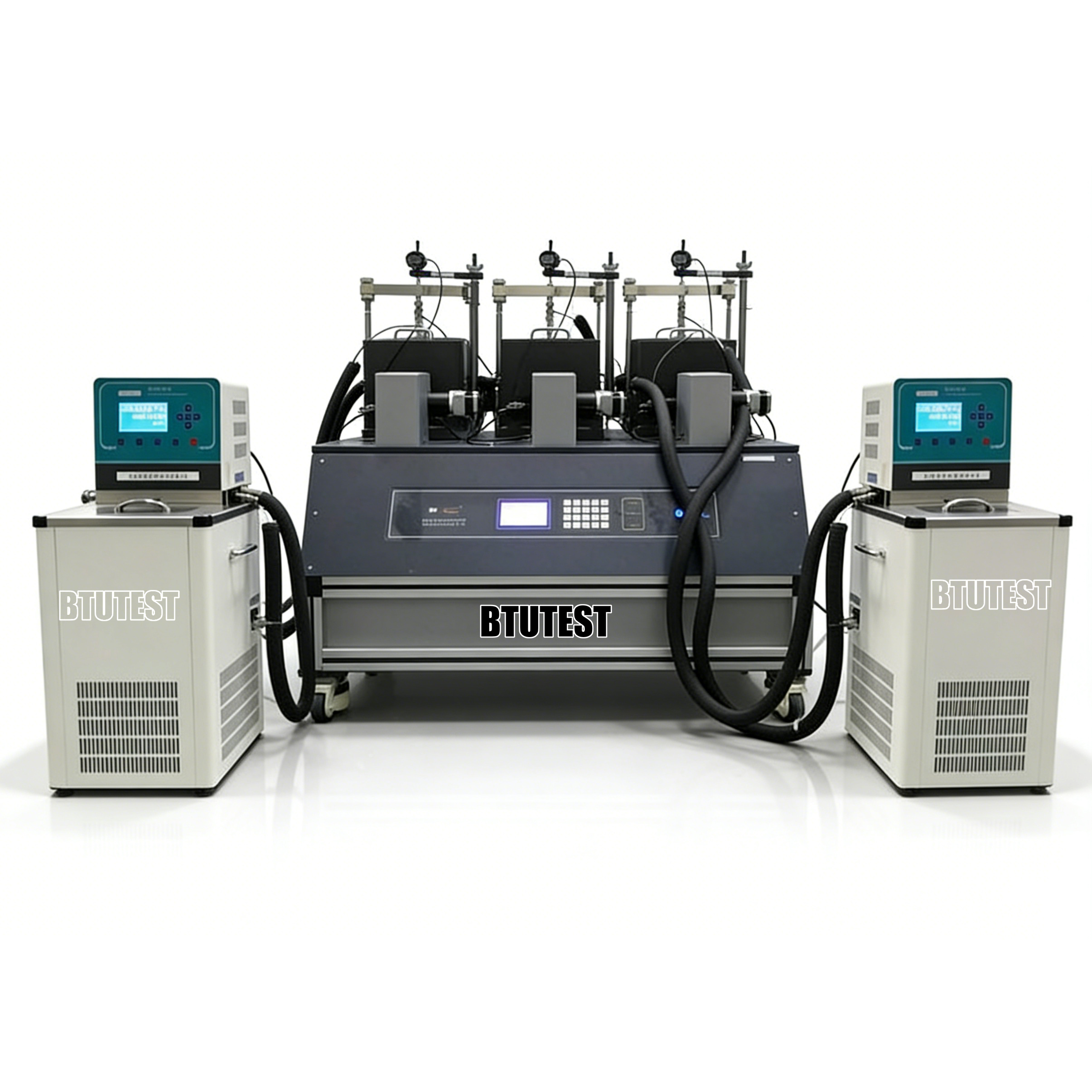

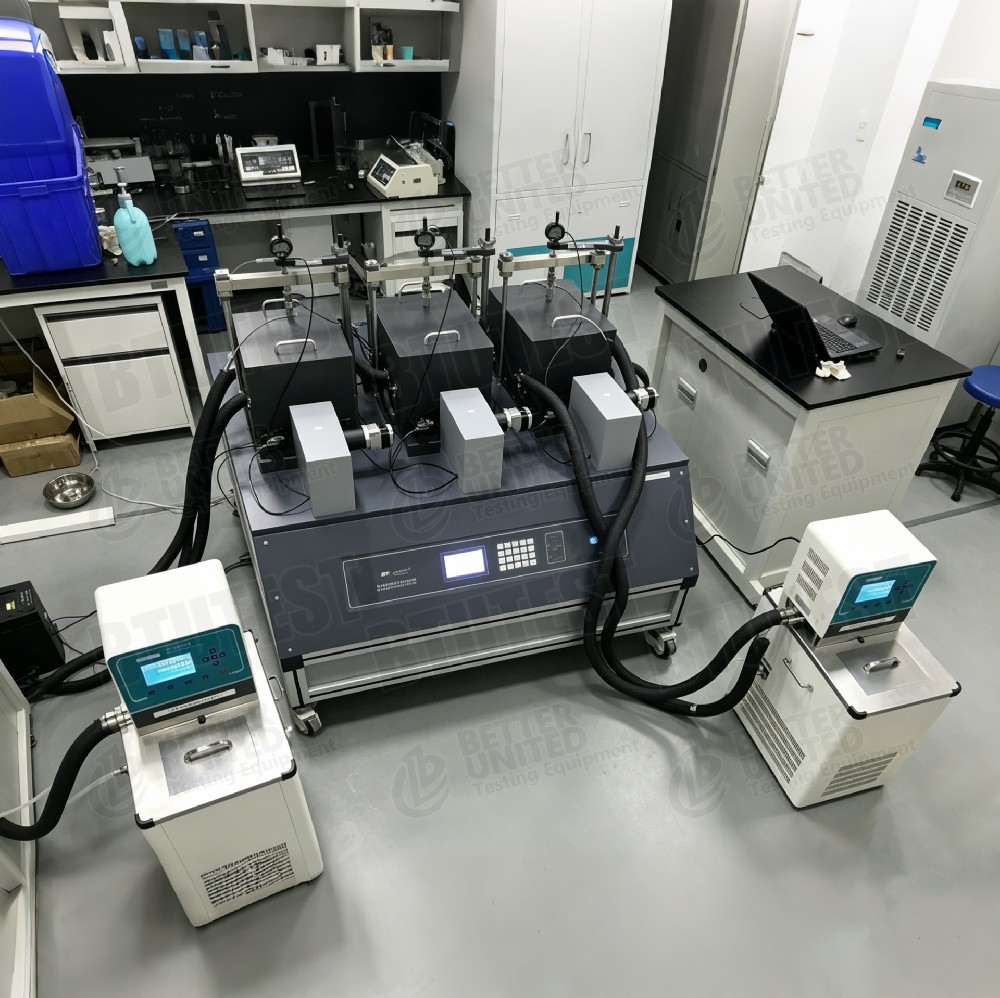

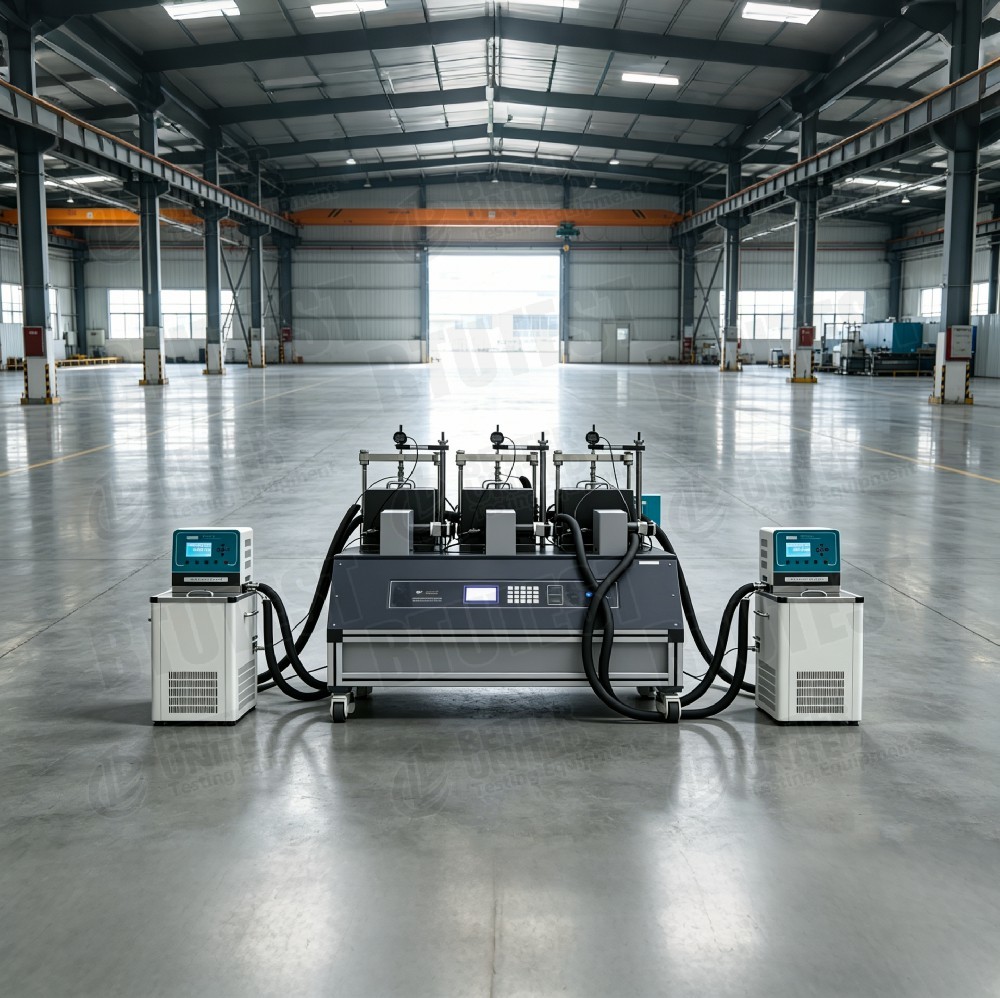

• ΒΤΕ-ΤΡΑ-15FT: Πλήρως αυτόματη συσκευή άμεσης κοπής με εναπομείναντα τρία μονάδες με ελεγχόμενη θερμοκρασία (τρία ανεξάρτητα δοχεία με ελεγχόμενη θερμοκρασία, 0 ~ 90 °C)

Κοινά χαρακτηριστικά

• Μέγεθος δείγματος: Φ61,8 mm × H20 mm (κλασσικό δαχτυλίδι κοπής)
• Ταχύτητα κοπής: 0,00001-6 mm/min
• Μέγιστη κανονική τάση: 1,6 MPa (τα τρία μοντέλα)
• Μέγιστη τάση κοπής: 1,6 MPa (DDS-1FT και TRA-15FT); DDS-3FT: 10 MPa
• Ακριβότητα απόκτησης: ±0,1% FS
• Τρόπος φόρτωσης: χειρισμός κλειστού κυκλώματος με εξυπηρέτηση· η οριζόντια κατεύθυνση μπορεί να ελέγχεται με πίεση ή πίεση
• Εμφάνιση: 240×128 LCD + πληκτρολόγιο μεμβράνης (ο αριθμός των ψηφίων του πληκτρολογίου ποικίλλει)
• Μοντέλα δοκιμής: τυποποιημένη σταθεροποίηση (βαρύτητα σταδίου), άμεση κοπή, κυκλική κοπή, ρεολογική άμεση κοπή

Πρότυπα δοκιμών (διεθνείς)

• ΑΣTM D3080(Δοκιμή άμεσης κοπής)
• ΑΣTM D7329(Δοκιμή άμεσης κοπής σε κατεψυγμένο έδαφος)
• ΑΣTM D7608(Καθορισμός της υπολειμματικής αντοχής με χρήση αλληλοκόπησης)
• ΑΣTM D5321(Κατακόπηση ∆ιασύνδεσης ∆ιαφορική αρχή)
• ISO 17892‐10(Δοκιμή άμεσης κοπής)
• BS 1377-7(Δοκιμή άμεσης κοπής)
• Για δοκιμές με ελεγχόμενη θερμοκρασία,ΑΣTM D6519(θερμικές ιδιότητες των εδαφών) μπορεί επίσης να είναι σημαντικές.

Το DDS-3FT® με ικανότητα υψηλής τάσης κοπής 10 MPa είναι κατάλληλο για κατεψυγμένο έδαφος ή υλικά υψηλής αντοχής.

Προδιαγραφές

Λεπτομέρειες

• Μονή έναντι τριών μονάδωνΤο DDS-1FT/3FT είναι μεμονωμένη μονάδα (ένα δείγμα κάθε φορά), ενώ το TRA-15FT είναι τριών μονάδων, επιτρέποντας την ταυτόχρονη κοπή τριών δειγμάτων, βελτιώνοντας σημαντικά την αποτελεσματικότητα.
• Υψηλή πίεση κοπής (DDS-3FT)Η μέγιστη πίεση κοπής είναι 10 MPa, κατάλληλη για κατεψυγμένο έδαφος, πάγο και υλικά υψηλής αντοχής (συμβατικά έδαφη συνήθως ≤1,6 MPa).
• Διαφορές ελέγχου θερμοκρασίαςΕπικεφαλής
  • DDS-1FT: 0 ~ 90 °C, κατάλληλο για γενικές δοκιμές υψηλών θερμοκρασιών (π.χ. άσφαλτος, θερμικές δεξαμενές) και περιβαλλοντικές συνθήκες.
  • DDS-3FT: -20 ~ 90 °C, καλύπτει παγωμένο έδαφος (κάτω από το μηδέν) σε υψηλή θερμοκρασία, κατάλληλο για μελέτες εποχιακών και διαρκούς πάγου.
  • TRA-15FT: τρία ανεξάρτητα ελεγχόμενα δοχεία, το καθένα από 0 έως 90 °C, που επιτρέπουν ταυτόχρονα δοκιμές σε διαφορετικές θερμοκρασίες, με ακρίβεια ±0,1 °C.
• Έλεγχος κλειστού κυκλώματος με εξυπηρέτηση- Τόσο η κανονική όσο και η οριζόντια φόρτιση χρησιμοποιούν σεροκινητήρες, επιτρέποντας τον ακριβή έλεγχο της τάσης ή της πορείας πίεσης και υποστηρίζοντας τις κυκλικές και ρεολογικές δοκιμές.
• Άλλες άμεσες κοψίματαΤο όνομα TRA-15FT περιλαμβάνει το "απομεινάριο", το οποίο πιθανότατα επιτυγχάνει υπολειμματική αντοχή μέσω αμοιβαίας κοπής (επιβεβαιώστε την ενότητα λογισμικού).
• Διαμόρφωση αισθητήραΗ μονάδα περιλαμβάνει 2 κυψέλες φορτίου (κανονική και οριζόντια) και 1 αισθητήρα μετατόπισης (οριζόντια μετατόπιση, μπορεί επίσης να μετρείται κάθετη μετατόπιση, αλλά δεν αναφέρεται).6 κυψέλες φορτίου + 3 αισθητήρες μετατόπισης.
• Οθόνη και πληκτρολόγιοΤο TRA-15FT διαθέτει πληκτρολόγιο μεμβράνης 20 κλειδιών και δείκτες LED 3 καναλιών για την παρακολούθηση πολλαπλών δειγμάτων.
• Μονούλες δοκιμήςΟλα υποστηρίζουν την τυποποιημένη ενοποίηση (βαθμιακή φόρτιση), την άμεση κοπή, την κυκλική κοπή και την ρεολογική άμεση κοπή.

Εφαρμογή

• ΒΤΕ-ΔΔS-1FT- Γενικές θερμοκρασία-ελεγχόμενη άμεση κοπή, π.χ. μίγματα ασφαλτίου, θερμικά εδάφη δεξαμενών, υποβαθμίσεις υψηλής θερμοκρασίας, διάθεση πυρηνικών αποβλήτων.
• ΒΤΕ- DDS-3FT∆ Μηχανική παγωμένου εδάφους (Σιδηρόδρομος Qinghai-Tibet, έργα στην Αρκτική), εποχιακές υποκατηγορίες παγωμένου εδάφους, μελέτες διεπαφής πάγου-ό εδάφους.
• ΒΤΕ-ΤΡΑ-15FT∆ Δοκιμές υψηλής αποδοτικότητας υπολειμματικής αντοχής (π.χ. εδάφια ζώνης γλιστρίας) · ταυτόχρονες δοκιμές υπολειμματικής αντοχής σε διαφορετικές θερμοκρασίες ή σύγκριση διαφορετικών υλικών.
• Κυκλική κοπή∆ Να προσομοιώσει την υποβάθμιση της αντοχής κάτω από σεισμό ή κύμα.
• Ρεολογική άμεση κοπήΗ συμπεριφορά των σέρβων υπό μακροχρόνια φόρτιση.
• Διδασκαλία και έρευνα- Εργαστήρια μηχανικής του εδάφους που μελετούν τις επιδράσεις της θερμοκρασίας.

Πλεονεκτήματα

• Ευρύ εύρος θερμοκρασιών-20 έως 90 °C (DDS-3FT) ή 0 έως 90 °C (άλλα), ικανοποιώντας τις ανάγκες για παγωμένο έδαφος και υψηλές θερμοκρασίες.
• Υψηλή πίεση κοπής (DDS-3FT)- 10 MPa ικανό να δοκιμάσει παγωμένο έδαφος, πάγο, σκληρό πηλό ή ακόμη και μαλακό βράχο.
• Τρία ανεξάρτητα δοχεία με ελεγχόμενη θερμοκρασία (TRA-15FT)∆ Τρία σημεία θερμοκρασίας σε μία δοκιμή, τριπλασιάζοντας την απόδοση· κάθε δοχείο ελέγχεται ανεξάρτητα (±0,1 °C).
• Έλεγχος κλειστού κυκλώματος με εξυπηρέτηση∆ ακριβής έλεγχος της πορείας καταπόνησης/εξέλιξης, υποστηρίζοντας τις κυκλικές και ρεολογικές δοκιμές.
• Πολλαπλές μονάδες δοκιμής∆ Συγκέντρωση, άμεση κοπή, κυκλική κοπή, ρεολογία σε ένα σύστημα.
• Υψηλή ακρίβεια απόκτησηςΔοκιμαστικό όχημα
• Ικανότητα υπολειμματικής αντοχήςΤο TRA-15FT είναι κατάλληλο για δοκιμή αντοχής υπολειμμάτων παρτίδας.
• Καθαρή διεπαφή χειριστή️ LCD + πληκτρολόγιο με μεμβράνη, με δείκτες κατάστασης LED (TRA-15FT).

Τι Να Επιλέξετε

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις δοκιμής:

Σημείωση: Τα τρία αγγεία του TRA-15FT είναι ανεξάρτητα θερμοκρασιακά ελεγχόμενα, επιτρέποντας διαφορετικές θερμοκρασίες ανά δείγμα, ιδανικά για συγκριτικές μελέτες.να επιβεβαιώσει ότι το λογισμικό περιλαμβάνει μονάδα αλληλεπιδράσεως.

Ύδρευση διαδικασίας

Παράδειγμα:Δοκιμή ταχείας κοπής σε κατεψυγμένο έδαφος (θερμοκρασία κάτω του μηδενικού) με πλήρως αυτόματη συσκευή άμεσης κοπής σε κατεψυγμένο έδαφος (ΒΤΕ-DDS-3FT)

• Προετοιμασία δείγματος
  • Κόψτε αδιάτακτο κατεψυγμένο έδαφος ή προετοιμάστε επανασχηματισμένο δείγμα κατεψυγμένου έδαφου χρησιμοποιώντας δαχτυλίδι κοπής Ø61,8×20 mm, διατηρώντας το σε θερμοκρασία κάτω από το μηδέν.
  • Μετρήστε την αρχική περιεκτικότητα του νερού, την πυκνότητα και τη θερμοκρασία.

• Εγκατάσταση δειγμάτων
  • Τοποθετήστε γρήγορα το δείγμα στο κουτί κοπής (αποφύγετε την απόψυξη), εγκαταστήστε πορώδη πέτρα και πλάκα φόρτωσης.
  • Τοποθετήστε το κουτί κοπής μέσα στον θάλαμο με ελεγχόμενη θερμοκρασία, συνδέστε τις κανονικές και τις οριζόντιες ράβδους φόρτωσης.
  • Εγκαταστήστε αισθητήρες μετατόπισης και κυψέλες φορτίου.

• Ρυθμισμένη θερμοκρασία
  • Ορίστε η θερμοκρασία-στόχος (π.χ. -15 °C) στο λογισμικό, ενεργοποιήστε το σύστημα ελέγχου θερμοκρασίας και περιμένετε την σταθεροποίηση της θερμοκρασίας του δείγματος (συνήθως 1-2 ώρες ανάλογα με το μέγεθος).

• Εφαρμόστε κανονική πίεση
  • Εφαρμόζεται η κανονική τάση στόχου (π.χ. 200 kPa) μέσω του συστήματος σέρβο φορτίου.
  • Καταγράφεται η φυσιολογική μετατόπιση (η παραμόρφωση της στερεώσεως του κατεψυγμένου εδάφους είναι μικρή) μέχρι να σταθεροποιηθεί.

• Ρυθμισμένες παραμέτρους κοπής
  • Επιλέξτε “μοντέλο ταχείας κοπής” ή “μοντέλο πρότυπης κοπής”.
  • Ορίστε ταχύτητα κοπής (π.χ. 1 mm/min ̇ το κατεψυγμένο έδαφος συχνά κοπεί σε σχετικά υψηλότερο ρυθμό).
  • Ορίστε το όριο μετατόπισης κοπής (π.χ. 6 mm).
  • Επιλέξτε τη λειτουργία ελέγχου: έλεγχο της πίεσης (κοινή) ή έλεγχο της πίεσης.

• Ξεκινήστε την κοπή
  • Ξεκινήστε τον οριζόντιο κινητήρα για να μετακινήσετε το κουτί κοπής.
  • Το λογισμικό καταγράφει την οριζόντια δύναμη κοπής, την οριζόντια μετατόπιση, τη φυσιολογική μετατόπιση, τη θερμοκρασία και τον χρόνο σε πραγματικό χρόνο.
  • Σχηματισμός καμπύλης μετατόπισης τάσης από το κούρεμα.

• Κατάσταση διακοπής
  • Σταματάει αυτόματα όταν επιτυγχάνεται η προκαθορισμένη μετατόπιση ή μετά από σαφή πτώση κορυφής της πίεσης.

• Αποσυναρμολόγηση και καθαρισμός
  • Σταματήστε τον έλεγχο της θερμοκρασίας, αφήστε την θερμοκρασία να επιστρέψει κοντά στο περιβάλλον, εκφορτώστε την κανονική δύναμη και αφαιρέστε το δείγμα.
  • Καθαρίστε το κουτί κοπής, με προσοχή στην συμπύκνωση.

• Επεξεργασία δεδομένων
  • Το λογισμικό υπολογίζει την κορυφαία τάση κοπής (ή την υπολειπόμενη τάση κοπής).
  • Για δοκιμές σε διαφορετικές κανονικές πιέσεις, σχεδιάζεται ο περίβλημα Mohr-Coulomb για να ληφθεί η συνοχή του κατεψυγμένου εδάφους c και η γωνία τριβής φ.
  • Δημιουργήστε έκθεση δοκιμής.

Για το TRA-15FT (τρία μονάδες):

• Τρία δείγματα μπορούν να εγκατασταθούν ταυτόχρονα, κάθε δοχείο ανεξάρτητα ρυθμισμένο σε διαφορετική θερμοκρασία (π.χ. -5 °C, 0 °C, +5 °C).
• Το λογισμικό μπορεί να ελέγχει την έναρξη της κοπής για κάθε κουτί κοπής ανεξάρτητα (ή ταυτόχρονα).
• Μετά τη δοκιμή, παράγεται αυτόματα σύγκριση των παραμέτρων αντοχής στις τρεις θερμοκρασίες.
• Ιδανικό για τη μελέτη της επίδρασης της θερμοκρασίας στην υπολειμματική αντοχή.

Σύνοψη:Η σειρά αυτή προσφέρει συσκευές άμεσης κοπής με μονάδα και τρεις μονάδες με ελεγχόμενη θερμοκρασία που καλύπτουν εύρους θερμοκρασίας από 0 έως 90 °C και -20 έως 90 °C.Το DDS-1FT είναι ένα γενικό σύστημα άμεσης κοπής με ελεγχόμενη θερμοκρασία· το DDS-3FT είναι ειδικό για κατεψυγμένο έδαφος με ικανότητα υψηλής πίεσης κοπής 10 MPa·το TRA-15FT είναι ένα σύστημα τριών μονάδων με ανεξάρτητη ρύθμιση θερμοκρασίας κατάλληλο για αποτελεσματικές δοκιμές υπολειμματικής αντοχής και συγκριτικές μελέτες σε πολλαπλές θερμοκρασίεςΗ επιλογή πρέπει να βασίζεται στο απαιτούμενο εύρος θερμοκρασίας, την ανάγκη για υψηλή δύναμη κοπής, την απόδοση δείγματος και τις απαιτήσεις δοκιμής υπολειμματικής αντοχής.
